faut d'abord dessouder tous les fils, les séparer, puis au multimètre tester les continuités entre 2 fils, dès qu'il y a continuité repérer la paire,
les 2 autres fils doivent avoir continuité.
Si le code couleur est conventionnel, on doit se retrouver avec une paire noir et blanc et l'autre paire rouge et vert + tresse.
En conséquence, pour mettre ce micro en série (humbucker) faut mettre le noir en point chaud, joindre et souder le blanc et le rouge, le vert et la tresse vont à la masse. Si on veut un seul enroulement, au choix, mettre le noir au point chaud et le blanc et tresse à la masse (ce qui ressemble au câblage d'origine) ou le deuxième enroulement rouge point chaud et vert et tresse à la masse.
Si on veut mettre les 2 enroulements en parallèle, joindre le noir et le rouge (Hot + hot) et le blanc avec le vert +tresse (ground + ground).
A priori, actuellement tu es en "single coil", tu as le noir en hot et le blanc à la masse ou inversement, l'autre enroulement (rouge + vert et tresse) part à la masse, donc muet.
Reste la partie sélecteur et Jack à finir
Et le pickguard à finir de tailler et c'est pas simple parce que la plaque tortoise c'est autocollant certes, mais du rigide ; j'ai détouré le plus gros avec une cisaille à tôle... il va falloir certainement un gabarit et une fraise pour finir de chantourner tout çà
Desmodue
5205
Je poste, donc je suis
Membre depuis 19 ans
Dommage, il va falloir sortir de nouveau toute ta plaque porte - micros, potards etc...
Puis prendre un multimètre et mesurer la résistance de chaque bobinage, car je parie que c'est un "double format simple" ou un stack façon Fender Noiseless (ce qui revient un peu au même), histoire de savoir qui va où dans tes 4 fils. A un moment tu devrais te retrouver avec 2 groupes de 2 fils raccordés chacun à une des bobines, avec grosso modo la même valeur de résistance. Après pour le sens du bobinage il te faudra essayer en "direct live", à moins que tu puisses voir la connexion du fil au début de chaque enroulement, mais c'est pas garanti, en général c'est noyé dans le plastique. Bref de quoi t'occuper un moment...
Câbler "en étoile" c'est une image, ça veut dire que toutes tes masses sont reliées sur le même point, en général la masse du jack, mais tu peux faire "l'étoile" ailleurs et de là partir au jack avec un seul fil. Je ne sais pas si c'est très clair, et chaque gratte est un cas d'espèce. Tes 3 potards, si chacun a une patte reliée à la masse, tu peux câbler les 3 masses en série et de là partir à la "masse générale". Ce qu'il faut éviter c'est une boucle de masse, idéale pour choper des parasites.
Puis prendre un multimètre et mesurer la résistance de chaque bobinage, car je parie que c'est un "double format simple" ou un stack façon Fender Noiseless (ce qui revient un peu au même), histoire de savoir qui va où dans tes 4 fils. A un moment tu devrais te retrouver avec 2 groupes de 2 fils raccordés chacun à une des bobines, avec grosso modo la même valeur de résistance. Après pour le sens du bobinage il te faudra essayer en "direct live", à moins que tu puisses voir la connexion du fil au début de chaque enroulement, mais c'est pas garanti, en général c'est noyé dans le plastique. Bref de quoi t'occuper un moment...
Citation :
Sur une strat où les 3 potards sont alignés..?
Câbler "en étoile" c'est une image, ça veut dire que toutes tes masses sont reliées sur le même point, en général la masse du jack, mais tu peux faire "l'étoile" ailleurs et de là partir au jack avec un seul fil. Je ne sais pas si c'est très clair, et chaque gratte est un cas d'espèce. Tes 3 potards, si chacun a une patte reliée à la masse, tu peux câbler les 3 masses en série et de là partir à la "masse générale". Ce qu'il faut éviter c'est une boucle de masse, idéale pour choper des parasites.
[ Dernière édition du message le 21/09/2023 à 21:13:13 ]
damorg
4306
Squatteur·euse d’AF
Membre depuis 6 ans
Cross post avec Desmo
Citation de kosmix :
Il demeure une interrogation quant à ce fameux micro manche : il a 4 fils (noir, vert, blanc et rouge). Depuis que j'ai la guitare les fils noir-vert-rouge sont réunis. Je les avais mis à la masse. Maintenant que j'ai inversé le câblage c'est le fil blanc qui est à la masse.
Mais si jamais vous avez des idées quant à la config de ce mystérieux micro manche, je vous écoute
faut d'abord dessouder tous les fils, les séparer, puis au multimètre tester les continuités entre 2 fils, dès qu'il y a continuité repérer la paire,
les 2 autres fils doivent avoir continuité.
Si le code couleur est conventionnel, on doit se retrouver avec une paire noir et blanc et l'autre paire rouge et vert + tresse.
En conséquence, pour mettre ce micro en série (humbucker) faut mettre le noir en point chaud, joindre et souder le blanc et le rouge, le vert et la tresse vont à la masse. Si on veut un seul enroulement, au choix, mettre le noir au point chaud et le blanc et tresse à la masse (ce qui ressemble au câblage d'origine) ou le deuxième enroulement rouge point chaud et vert et tresse à la masse.
Si on veut mettre les 2 enroulements en parallèle, joindre le noir et le rouge (Hot + hot) et le blanc avec le vert +tresse (ground + ground).
A priori, actuellement tu es en "single coil", tu as le noir en hot et le blanc à la masse ou inversement, l'autre enroulement (rouge + vert et tresse) part à la masse, donc muet.
[ Dernière édition du message le 21/09/2023 à 21:35:26 ]
kosmix
46213
Ma vie est un thread...
Membre depuis 19 ans
Oui je pense aussi que je suis en simple bobinage, et je pense que ça restera comme ça, je ne veux pas d'un humbucker
Par-contre j'ai juste inversé le câblage : le blanc au point chaud et le reste à la masse afin d'être en phase avec les deux autres micros.
En tous cas merci pour vos lumières
Par-contre j'ai juste inversé le câblage : le blanc au point chaud et le reste à la masse afin d'être en phase avec les deux autres micros.
En tous cas merci pour vos lumières
Putain Walter mais qu'est-ce que le Vietnam vient foutre là-dedans ?
[ Dernière édition du message le 21/09/2023 à 23:59:16 ]
Jæckel
3791
Squatteur·euse d’AF
Membre depuis 20 ans
jeanseb85
16883
Drogué·e à l’AFéine
Membre depuis 19 ans
Reste la partie sélecteur et Jack à finir

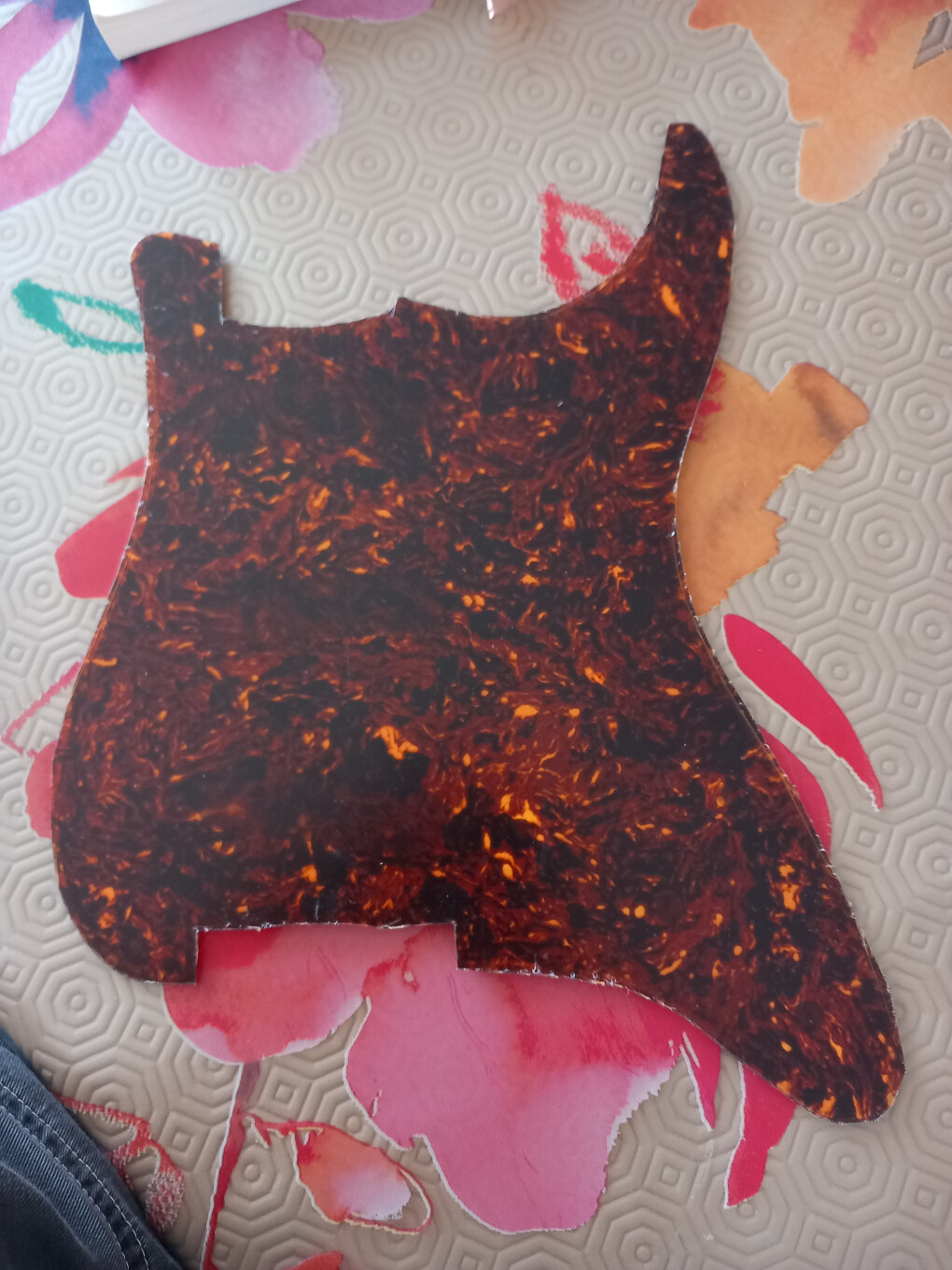

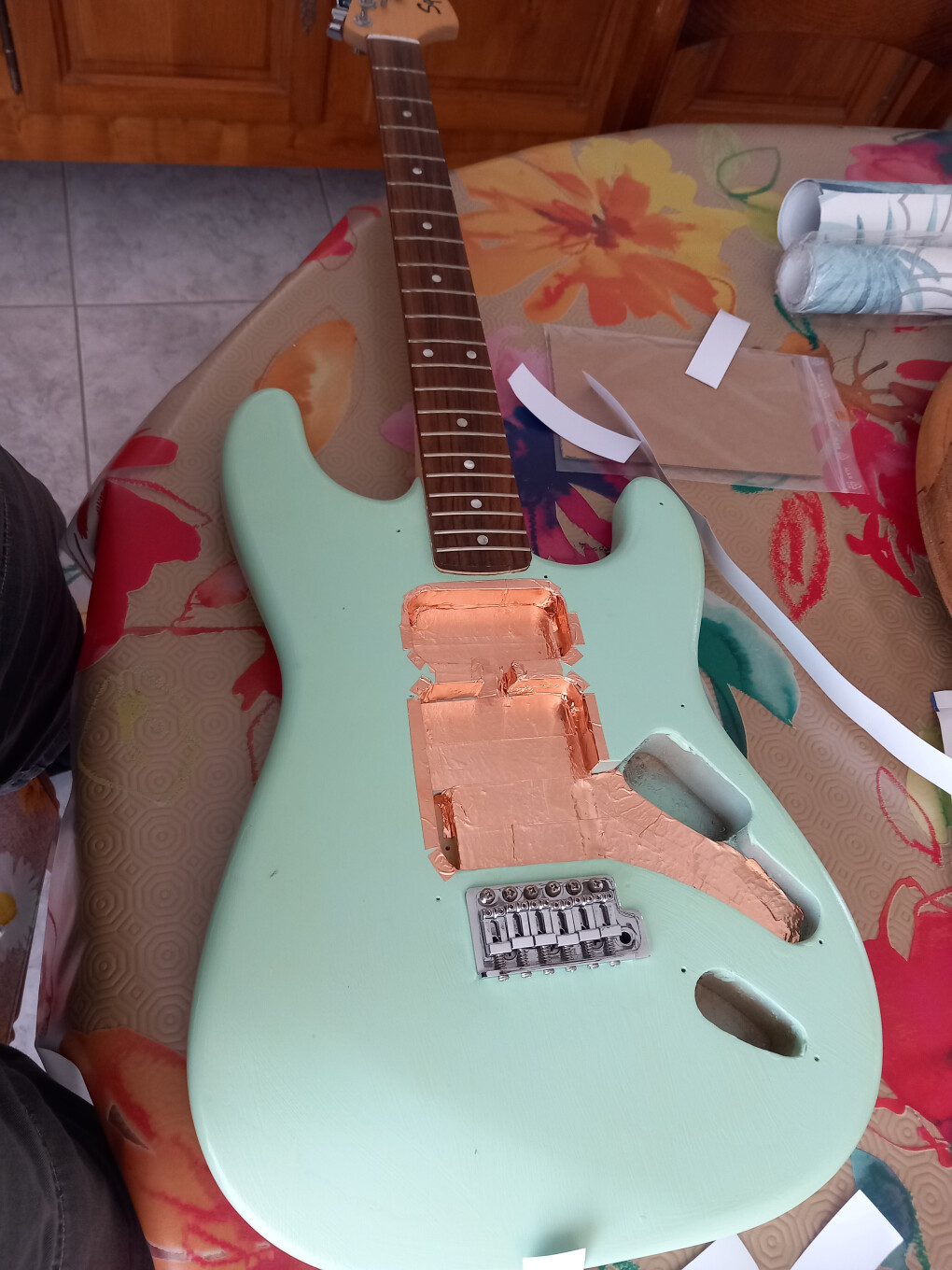

Et le pickguard à finir de tailler et c'est pas simple parce que la plaque tortoise c'est autocollant certes, mais du rigide ; j'ai détouré le plus gros avec une cisaille à tôle... il va falloir certainement un gabarit et une fraise pour finir de chantourner tout çà
