Adapter alim pour sortir du +12v/-12v
- 64 réponses
- 5 participants
- 1 485 vues
- 5 followers

AnonyMan
49

Nouvel·le AFfilié·e
Membre depuis 2 ans
Sujet de la discussion Posté le 17/03/2025 à 17:05:55Adapter alim pour sortir du +12v/-12v
Bonjour,
J'ai un adaptateur secteur de récup qui sort du 32v et 16v.
Je voudrais l'utiliser comme alimentation +12v/-12v pour de futurs montages de modules synthé et effets.
Voilà les tensions mesurées aux différents fils:
Orange et gris : +31.8v

Orange et noir: +15v

Gris et noir: -16.6v:

J'ai bien du +12v en utilisant un régulateur 7812 avec les fils orange et noir, par contre je ne sais pas comment brancher pour obtenir du -12v avec le 7912.
J'ai du mal à m'y retrouver sur les schemas qu'on voit sur le net.
Est ce que je dois inverser les fils pour rentrer une tension négative dans le in du 7912 ?
Si oui, à quoi brancher la masse de sa broche 1?
D'avance merci.
J'ai un adaptateur secteur de récup qui sort du 32v et 16v.
Je voudrais l'utiliser comme alimentation +12v/-12v pour de futurs montages de modules synthé et effets.
Voilà les tensions mesurées aux différents fils:
Orange et gris : +31.8v

Orange et noir: +15v

Gris et noir: -16.6v:

J'ai bien du +12v en utilisant un régulateur 7812 avec les fils orange et noir, par contre je ne sais pas comment brancher pour obtenir du -12v avec le 7912.
J'ai du mal à m'y retrouver sur les schemas qu'on voit sur le net.
Est ce que je dois inverser les fils pour rentrer une tension négative dans le in du 7912 ?
Si oui, à quoi brancher la masse de sa broche 1?
D'avance merci.
[ Dernière édition du message le 17/03/2025 à 18:29:18 ]

sauce
1097

AFicionado·a
Membre depuis 22 ans
41 Posté le 27/03/2025 à 07:31:58
Il faut dire aussi que tes diodes en entrée font baisser ta tension.
0
[ Dernière édition du message le 27/03/2025 à 07:32:14 ]

Rémy M. (chimimic)
14234

Modérateur·trice thématique
Membre depuis 22 ans
42 Posté le 27/03/2025 à 09:10:15
Bonjour,
C'est vrai, mais pour une tension d'entrée initialement supposée de 16V et pour une tension de sortie désirée de 12V, elles ne doivent pas poser de problème. Quelques centaines de mV de chute, 1V max pour 1A, ce que l'alim dans sa totalité ne sera pas capable de débiter.
Il est certain que 14V en entrée ne permettra pas d'obtenir une régulation fiable pour une tension de sortie de 12V.
Il ne faut surtout pas tenter d'ajuster la tension de sortie avec les résistances de "programmation" de la tension de sortie. La valeur de ces résistances doit être définie par calcul, on ne doit pas y toucher pour "compenser une perte".
Si la tension d'entrée s'avère être de 14V et non de 16V "en charge", alors deux solutions :
- soit opter pour des régulateur LDO (Low Drop Out) qui se contentent de 1V en différentiel E/S
- soit viser des tensions de sortie plus faibles, par exemple 9V ou 10V.
Citation de sauce :
Il faut dire aussi que tes diodes en entrée font baisser ta tension.
C'est vrai, mais pour une tension d'entrée initialement supposée de 16V et pour une tension de sortie désirée de 12V, elles ne doivent pas poser de problème. Quelques centaines de mV de chute, 1V max pour 1A, ce que l'alim dans sa totalité ne sera pas capable de débiter.
Il est certain que 14V en entrée ne permettra pas d'obtenir une régulation fiable pour une tension de sortie de 12V.
Il ne faut surtout pas tenter d'ajuster la tension de sortie avec les résistances de "programmation" de la tension de sortie. La valeur de ces résistances doit être définie par calcul, on ne doit pas y toucher pour "compenser une perte".
Si la tension d'entrée s'avère être de 14V et non de 16V "en charge", alors deux solutions :
- soit opter pour des régulateur LDO (Low Drop Out) qui se contentent de 1V en différentiel E/S
- soit viser des tensions de sortie plus faibles, par exemple 9V ou 10V.
1
Formateur en techniques sonores ; électronicien ; auteur @ sonelec-musique.com

sauce
1097

AFicionado·a
Membre depuis 22 ans
43 Posté le 27/03/2025 à 09:25:22
Ca existe d'ailleurs des LM317/LM337 LDO ?
0

AnonyMan
49

Nouvel·le AFfilié·e
Membre depuis 2 ans
44 Posté le 27/03/2025 à 18:21:41
Salut,
Merci pour vos réponses et ces précisions, j'admire un peu votre patience... lol
En effet, j'avais zappé les 3v de différence entre entrée et sortie.
Donc je réserverai mon alim de récup 32v/16v/0v pour un montage à base de 7812/7912, car mon objectif est bien d'avoir du +12v etet-12en sortie.
Du coup j'ai retenté le montage LM317/LM337 avec mon adaptateur AC 18v et pont de diode, ainsi que les valeurs de résistance idoines, mais je n'arrive toujours pas à avoir les + et -12v en sortie.
Voici les mesures à différents points du circuits:
-Avant pont de diodes:

-Après pont de diodes:

-À la broche IN du LM317 et celle du LM337:

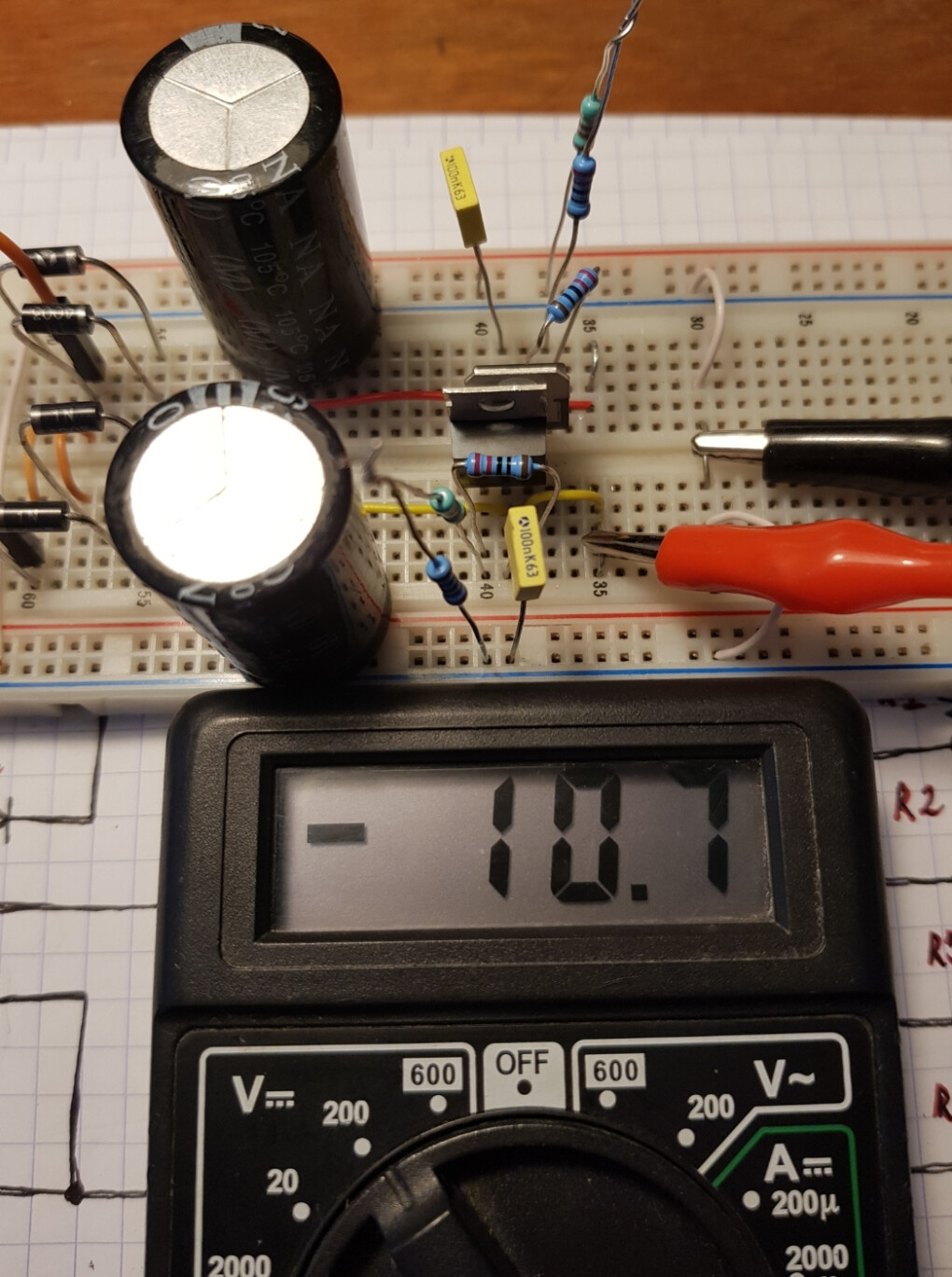

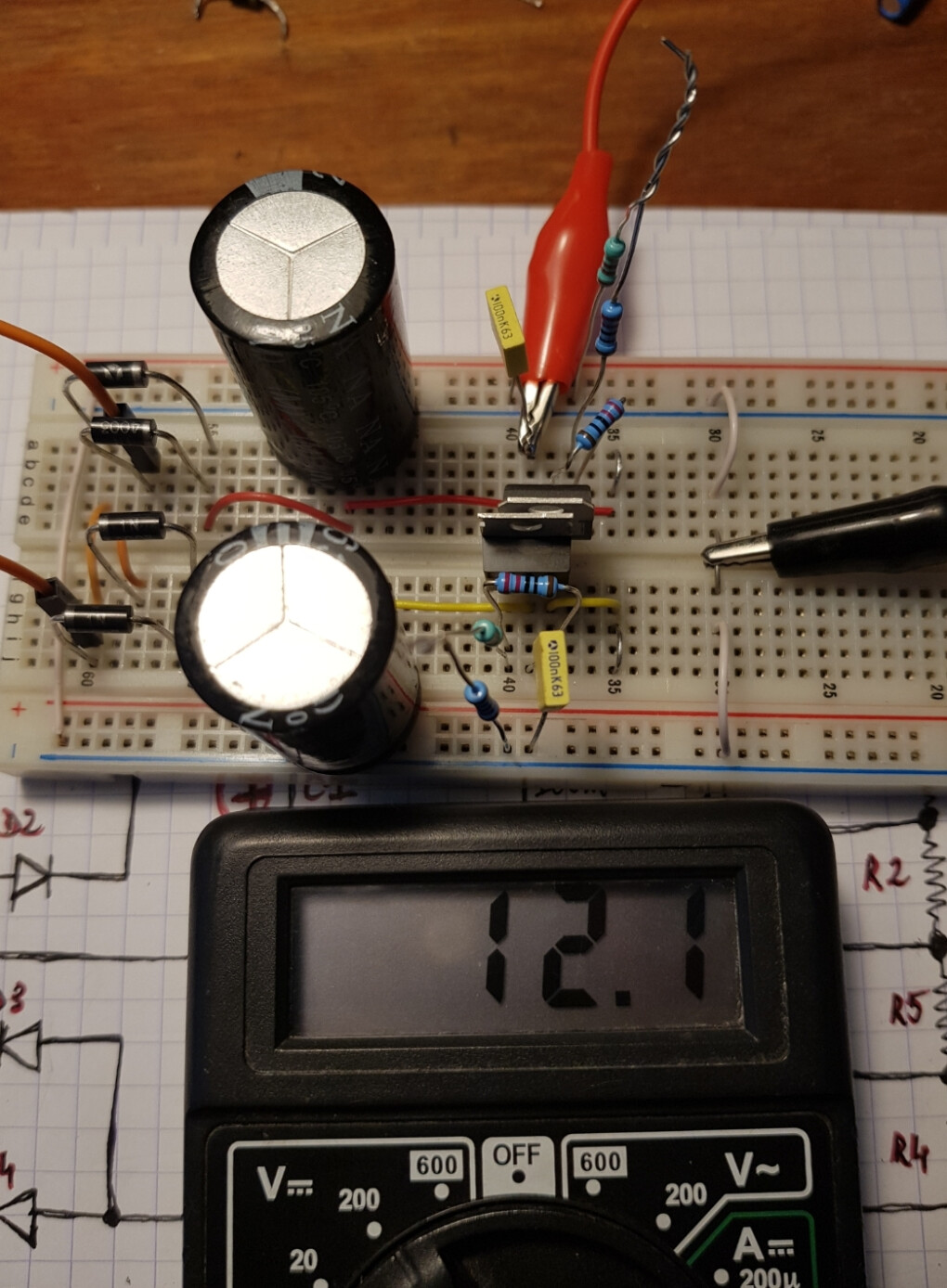

À la broche OUT du LM317 et celle du LM337:


Comme dans un des exemples cité sur la page alim symétrique 001 de Chimimic, j'ai mis des résistances de ''programmation '' de 2420 (2200Ω+220Ω) et devrait donc logiquement avoir + et - 15v en sortie, non?
C'est où que ça pêche ? J'arrive pas à comprendre...

Merci pour vos réponses et ces précisions, j'admire un peu votre patience... lol
En effet, j'avais zappé les 3v de différence entre entrée et sortie.
Donc je réserverai mon alim de récup 32v/16v/0v pour un montage à base de 7812/7912, car mon objectif est bien d'avoir du +12v etet-12en sortie.
Du coup j'ai retenté le montage LM317/LM337 avec mon adaptateur AC 18v et pont de diode, ainsi que les valeurs de résistance idoines, mais je n'arrive toujours pas à avoir les + et -12v en sortie.
Voici les mesures à différents points du circuits:
-Avant pont de diodes:

-Après pont de diodes:

-À la broche IN du LM317 et celle du LM337:


À la broche OUT du LM317 et celle du LM337:


Comme dans un des exemples cité sur la page alim symétrique 001 de Chimimic, j'ai mis des résistances de ''programmation '' de 2420 (2200Ω+220Ω) et devrait donc logiquement avoir + et - 15v en sortie, non?
C'est où que ça pêche ? J'arrive pas à comprendre...


0

AnonyMan
49

Nouvel·le AFfilié·e
Membre depuis 2 ans
45 Posté le 27/03/2025 à 18:32:03
Ps: histoire d'être sûr que je me suis pas planté dans les branchements, je vous mets les photos des régulateurs:

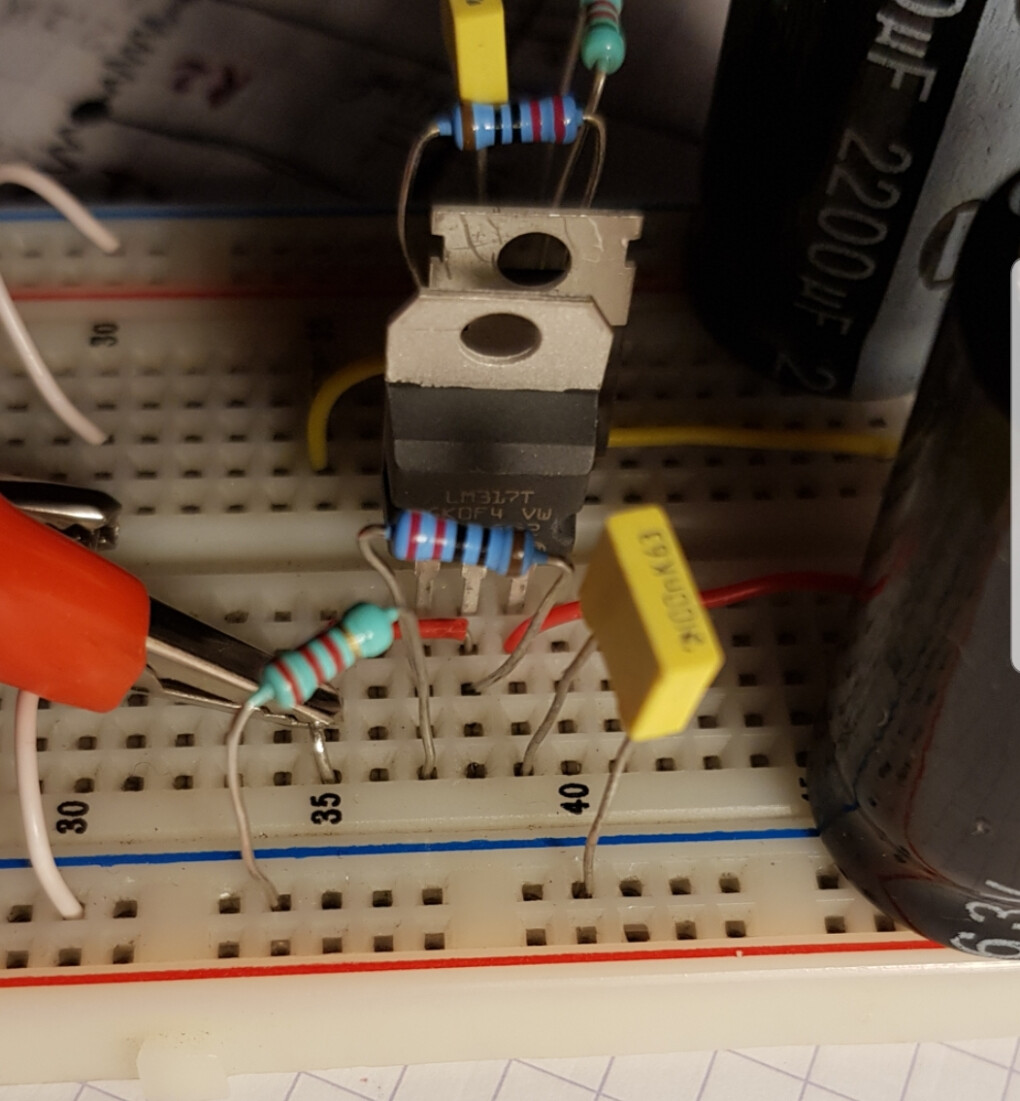

Coté LM317 :

Coté LM337 :

Coté LM317 :

Coté LM337 :

0

sauce
1097

AFicionado·a
Membre depuis 22 ans
46 Posté le 27/03/2025 à 20:20:46
Je regarde vite fait comme ça mais il a un point milieu ton transfo ? Ou 2 secondaires indépendants ?
0

AnonyMan
49

Nouvel·le AFfilié·e
Membre depuis 2 ans
47 Posté le 27/03/2025 à 20:48:55
Euh? 😅
C'est un adaptateur secteur avec un embout ''classique'' 2.1mm/5.5mm que je connecte à la breadboard via un raccord avec les 2 fils sur le pont de diode.
Rien de l'adaptateur n'est directement branché à la masse du montage.

C'est un adaptateur secteur avec un embout ''classique'' 2.1mm/5.5mm que je connecte à la breadboard via un raccord avec les 2 fils sur le pont de diode.
Rien de l'adaptateur n'est directement branché à la masse du montage.

0

sauce
1097

AFicionado·a
Membre depuis 22 ans
48 Posté le 27/03/2025 à 20:56:44
Tu utilises quel schéma ?
0

AnonyMan
49

Nouvel·le AFfilié·e
Membre depuis 2 ans
49 Posté le 27/03/2025 à 21:20:45
Celui de l'alim symétrique 001 de Sonelec, mais j'ai retiré les composants ''non obligatoires'', du moins jusqu'à ce que les essais soient concluants.


0

sauce
1097

AFicionado·a
Membre depuis 22 ans
50 Posté le 27/03/2025 à 21:27:09
Ça ne fonctionnera pas ton transfo doit avoir un point milieu relié à la masse.
Regarde ses autres schémas "alim symétrique à secondaire unique" par contre certains de ses schémas ne donne pas beaucoup de courant comme ça.
Je le laisse répondre pour te conseiller
Regarde ses autres schémas "alim symétrique à secondaire unique" par contre certains de ses schémas ne donne pas beaucoup de courant comme ça.
Je le laisse répondre pour te conseiller

0
