Adapter alim pour sortir du +12v/-12v

AnonyMan

49

Nouvel·le AFfilié·e

Membre depuis 2 ans

Sujet de la discussion Posté le 17/03/2025 à 17:05:55

Bonjour,
J'ai un adaptateur secteur de récup qui sort du 32v et 16v.

Je voudrais l'utiliser comme alimentation +12v/-12v pour de futurs montages de modules synthé et effets.

Voilà les tensions mesurées aux différents fils:

Orange et gris : +31.8v

Orange et noir: +15v

Gris et noir: -16.6v:

J'ai bien du +12v en utilisant un régulateur 7812 avec les fils orange et noir, par contre je ne sais pas comment brancher pour obtenir du -12v avec le 7912.
J'ai du mal à m'y retrouver sur les schemas qu'on voit sur le net.
Est ce que je dois inverser les fils pour rentrer une tension négative dans le in du 7912 ?
Si oui, à quoi brancher la masse de sa broche 1?

D'avance merci.

[ Dernière édition du message le 17/03/2025 à 18:29:18 ]

AnonyMan

49

Nouvel·le AFfilié·e

Membre depuis 2 ans

51 Posté le 27/03/2025 à 21:33:59

Ah ok merci, dans un sens ça me rassure, je commençais à un peu criser😁
Je vais regarder ça...

0

AnonyMan

49

Nouvel·le AFfilié·e

Membre depuis 2 ans

52 Posté le 27/03/2025 à 21:40:02

Sinon j'ai aussi ce transfo:

Par contre je ne sais pas quel est le point milieu. Est ce que ça serait le fil du milieu ?

Au multimètre, selon la combinaison des fils, ça va de 16v à 2.5v.

Ça pourrait convenir ?

0

sauce

1103

AFicionado·a

Membre depuis 22 ans

53 Posté le 27/03/2025 à 21:52:34

Ce sont plusieurs enroulements de 3vac apparemment.
Donc tu ne pourras faire que 2x6vac max.

Tu as celui-là en te connectant sur AC1 mais tu vas être très limité en courant :

https://sound-au.com/p05-f1.gif

Attends Rémy voir s'il a une meilleure idée

0

AnonyMan

49

Nouvel·le AFfilié·e

Membre depuis 2 ans

54 Posté le 28/03/2025 à 13:03:55

Bonjour,
ok c'est noté, merci.

Bon bon bon, donc si je souhaite utiliser le circuit avec alim de pc 32v/0/16v, il va me falloir un nouveau 7812.

Et pour le circuit avec les LM317 et LM337, j'aurais besoin d'un transfo minimum 15v avec 3 fils, 2 de secondaire + fil de masse.

Cette alim symétrique +12v/-12v se fait vraiment désirer... :lol:

0

[ Dernière édition du message le 28/03/2025 à 13:04:35 ]

sauce

1103

AFicionado·a

Membre depuis 22 ans

55 Posté le 28/03/2025 à 13:10:37

Pour le transfo tu dois pouvoir partir sur du 2x12VAC (soit 3 fils au secondaire ou 4 fils dont 2 que tu relieras pour la masse si c'est 4 fils).

Pour avoir la tension DC en sortie de pont de diode le calcul c'est 12VAC * √2 - 2 x tension de seuil des diodes donc ça te fait pas loin de 16VDC ce qui devrait le faire.

Par contre pour utiliser ta double alim DC il faut savoir pourquoi ton 7912 chauffe autant...

0

Rémy M. (chimimic)

14237

Modérateur·trice thématique

Membre depuis 22 ans

56 Posté le 29/03/2025 à 10:38:56

Bonjour,

+1 avec Sauce.
Pour élaborer une tension symétrique, il faut soit un transformateur à point milieu ou deux enroulement séparés (3 ou 4 fils au secondaire) :

soit accepter de travailler en mode mono-alternance si le transfo ne possède qu'un seul enroulement sans point intermédiaire.

https://www.sonelec-musique.com/electronique_bases_alimentations.html

0

Formateur en techniques sonores ; électronicien ; auteur @ sonelec-musique.com

AnonyMan

49

Nouvel·le AFfilié·e

Membre depuis 2 ans

57 Posté le 05/04/2025 à 21:55:44

Salut,

Citation :

Par contre pour utiliser ta double alim DC il faut savoir pourquoi ton 7912 chauffe autant...

j'ai récupéré un nouveau régulateur 7912, et j'ai bien les +12v et -12v en sortie de circuit avec l'alim 32v/16v.

Le nouveau 7912 ne chauffe pas du tout et la tension est stable lors d'un test avec petit ventilo de pc.

Par contre, quand je connecte ce même ventilo sur la sortie +12v, la tension chute à 1 ou 2 volts et quelques, instables, et la led de l'adaptateur 32v/16v se met à clignoter en faisant un petit ''clic clic''.
J'ai bien fait attention aux branchements, vérifié et revérifié.

Mais bon, je pense que je vais laisser tomber cet solution avec l'adaptateur 32v, et me choper un transfo avec 2 sorties secondaires et point milieu pour l'utiliser avec le circuit à base de LM317/LM337, à moins que puisse utiliser celui dont je reposte la photo en dessous, car je ne suis pas sûr de bien comprendre.

Citation :

Pour le transfo tu dois pouvoir partir sur du 2x12VAC (soit 3 fils au secondaire ou 4 fils dont 2 que tu relieras pour la masse si c'est 4 fils).

Tu veux dire que je peux relier certains fils du secondaire entre eux? Si oui, comment on les choisit?

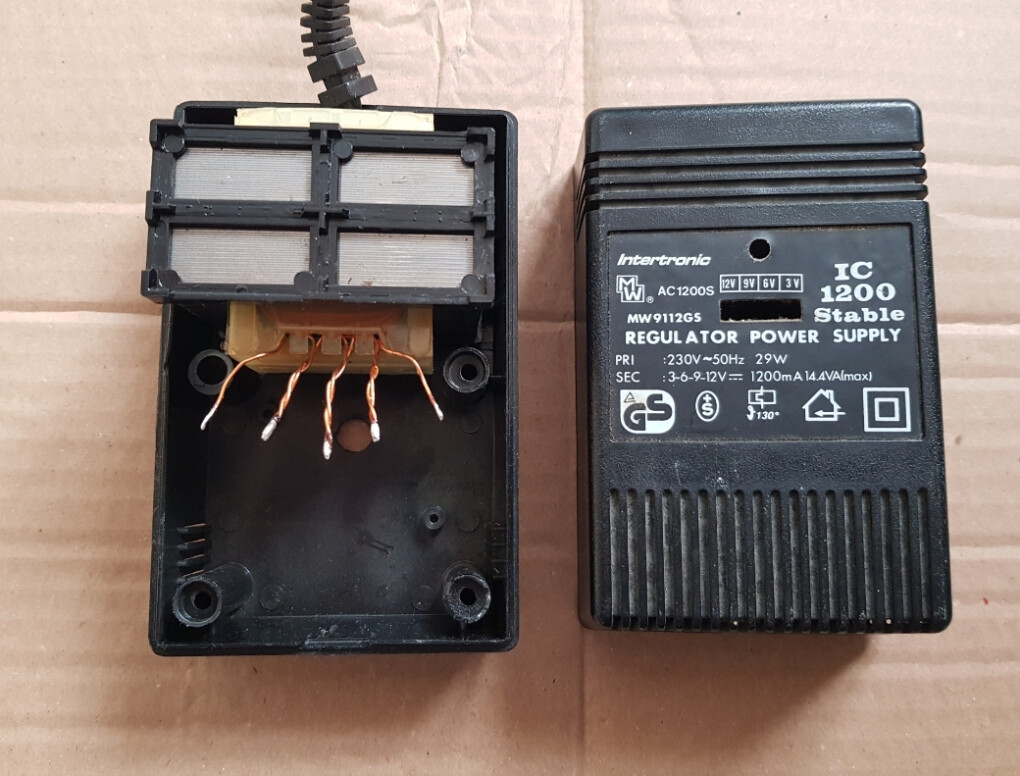

On parle bien de ce transfo? :

Merci

0

sauce

1103

AFicionado·a

Membre depuis 22 ans

58 Posté le 05/04/2025 à 22:25:52

Bonsoir,

Avec ce dernier transfo tu ne pourras avoir que 2x6VAC max vu qu'apparemment ce sont des enroulements 3VAC.

0

AnonyMan

49

Nouvel·le AFfilié·e

Membre depuis 2 ans

59 Posté le 06/04/2025 à 00:24:42

Oui, ok pour les 2x6VAC, mais du coup, ça veut dire que je peux raccorder les 5 fils entre eux pour qu'il ne reste au final que 3 fils: 2 de 6vac + 1 pour le point milieu?

0

sauce

1103

AFicionado·a

Membre depuis 22 ans

60 Posté le 06/04/2025 à 09:35:40

Comme ça je dirais les 2 extrêmes et celui du milieu.

Les autres il faut les laisser non connectés et les isoler.

Tu devrais avoir 6vac entre fil gauche et milieu et 6VA entre fil milieu et fil de droite.

Il faut mesurer pour être sûr mais entre les 2 fils extrême du doit avoir 12VAC (un peu plus vu qu'il est à vide).

0
