Construction d'une MCU board Tauntek

  • 82 réponses
  • 8 participants
  • 2 823 vues
  • 8 followers
Sujet de la discussion Construction d'une MCU board Tauntek
Bonjour,

Je crée ce sujet car je vais me lancer dans la construction d'un projet TAUNTEK de carte mère de Poly 61.
http://www.tauntek.com/Poly61newKLM.htm
Bob Grieb m'a gentillement envoyé les fichiers nécessaires à la fabrication de cette carte, je vais commander des PCB et sourcer les parts puis je construirai la carte. Il m'a envoyé un document qui détaille les vérifications de voltage à faire à la première mise sous tension, puis les réglages de calibration de la carte, cela semble accessible à un newbie appliqué donc je vais me lancer.

Ohm.studio.ohm m'a proposé de flasher le PIC de la carte et va aussi en construire une.
Vu que le minimum de commande est de 5 PCB pour le site JLCPCB qui m'a été recommandé par Bob Grieb, il restera 3 PCB.

Donc si ça intéresse quelqu'un de se joindre à nous, qu'il le dise maintenant, ou qu'il se taise à jamais :clin:

Plus sérieusement, je vais commencer à voir pour les parts mais il faut compter entre 10 et 20 euros le PCB selon combien on en commande, environ 80/100 euros de composants, et c'est à peu près tout ?



Le plus gauche des guitaristes gaucher....

Afficher le sujet de la discussion
51
Il pourrait mettre un Paypal pour se faire un peu rémunérer quand même… je vais regarder sur son site.
J’ai commandé les IC qui me manquaient de mon côté, je vais bientôt attaquer la fabrication 🙏

Le plus gauche des guitaristes gaucher....

52
Si tu commandes les eproms (upgrade de firmware) via untergeek, en Allemagne, Rob touche un petit quelque chose. En tout cas c'est ce qui est indiqué sur leur site.
Je pense qu'ils flash les eproms à la demande....mais rien de plus !!!
53
Merci Sechouille.
concernant la construction de la carte est-ce qu’il y a des conseils ou des bonnes pratiques pour sa réalisation ?
J’ai commencé à regarder le sac de composants de Mouser, je commence par quoi ? Les supports IC ? Les résistances ? Si vous avez des tips de construction je suis preneur 🙏

Le plus gauche des guitaristes gaucher....

[ Dernière édition du message le 06/03/2025 à 06:47:47 ]

54
Comme je l’écrivais plus haut dans le sujet
Citation :
Le mieux est de commencer par peupler les résistances puis les condensateurs puis les supports de circuits intégrés et enfin les broches des connecteurs.
Ensuite bien faire comme indiqué dans le fichier «initial power up » à savoir ne pas insérer les circuits intégrés dans leur support, vérifier la résistance entre la masse et les 3 broches de tensions sur le connecteur CNB25 (supérieure à 1k ohm) carte débranchée puis câbler l’alimentation et régler la tension 5.12v avec la résistance variable.
Ensuite on peuple tous les chipsets et rebranche le tout et ça doit fonctionner.
Il vaut mieux charger les sons d’origine par sysex pour avoir une base de jeu.


C’est toujours plus facile de commencer par les composants les moins hauts.
55
Ah cool merci de ta réponse 👍

Le plus gauche des guitaristes gaucher....

56

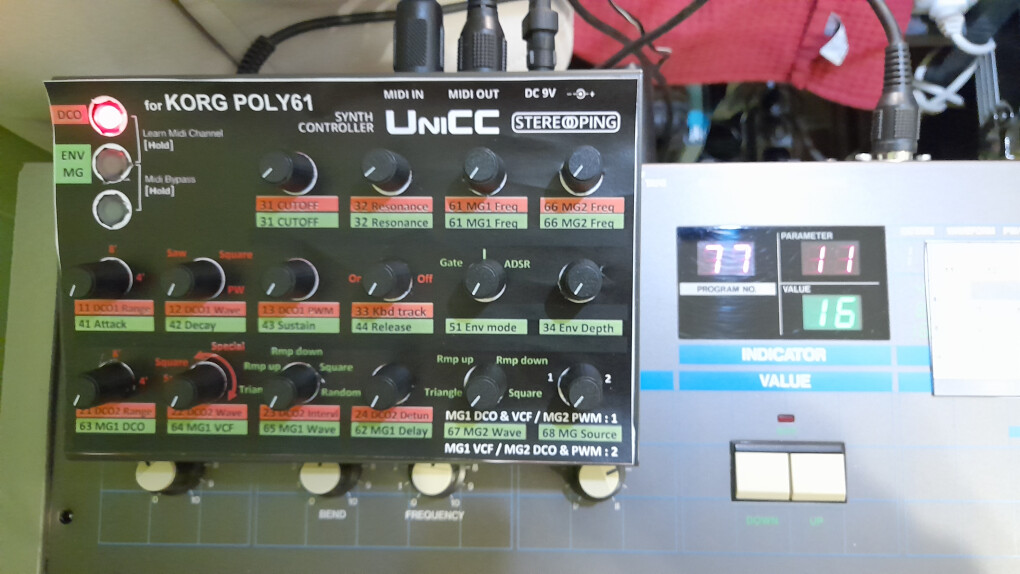

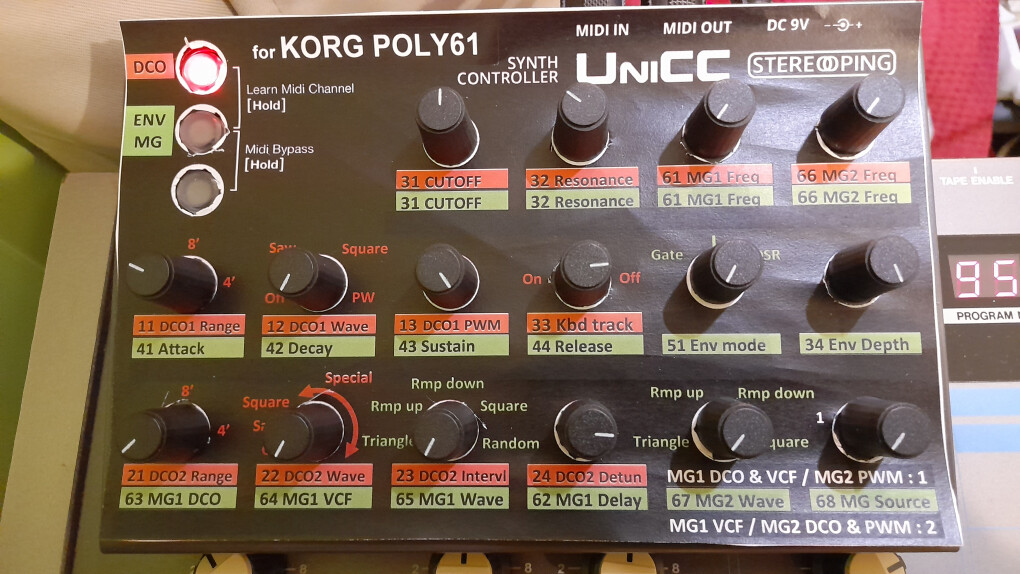

1er proto, sur contrôleur STEREOPING, pour valider le bon positionnement des paramètres6413251.jpg
57
58
Trop cool :bave::bravo:

Le plus gauche des guitaristes gaucher....

59

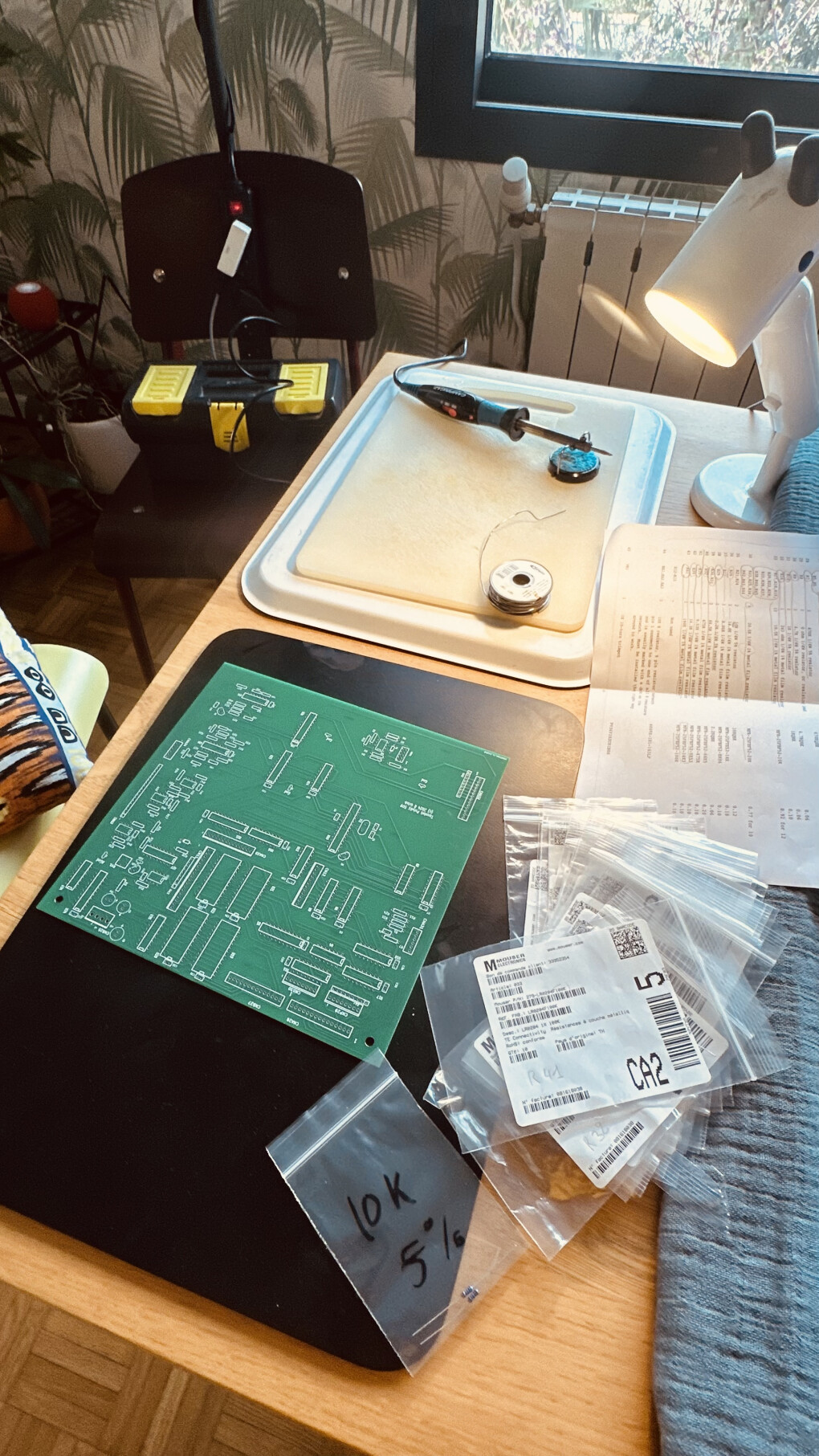

Bon j’ai bien avancé, il me reste les connecteurs mais faut démonter le synthé, je vais peut-être en profiter pour changer les boutons, je ferai ça au prochain épisode 😅6416603.jpeg

Le plus gauche des guitaristes gaucher....

60
x
Hors sujet :
J'admire votre capacité de retour dans le passé, la première chose que j'ai pensé en voyant tout cela c'est "ah que j'aurai aimé a l'époque avoir cette possibilité plus fluide sur mon poly61M". Mais je n'ai certainement pas votre patience (j'ai déjà du mal a donner a réparer mon poly61M a un pote réparateur / pile a coulée sur la carte / pourtant j'adore cet appareil mais j'ai trop peur du verdict pfff allez comprendre). Encore bravo a vous :bravo:

Tamburini & Liberatore

[ Dernière édition du message le 11/03/2025 à 13:35:13 ]
