Salut Romain, pour l'instant je n'ai rien touché, je n'ai pas démonté la bête. En effet comme tu dis je compte sortir l'alim du case pour éloigner le pcb et l'alim puis tester, voir ce que ça donne.
Alors "compliqué" en ce moment car je fais de la prod. avec la machine ( le buzz est très leger ) donc je suis plus occupé à faire des tracks que du tournevis
mais oui c'est sûr un jour je vais m'y atteler et je reviendrai sur le forum
merci à toi
Salut Pablow, ainsi qu'à tous les autres qui m'envoient des messages pour me demander si c'est chaud ou pas, voici ma réponse :
alors j'étais quasi un novice également, je trafiquais qqes matos comme monter des modulaires en kit, je suivais des tutos, je n'inventais rien... ça restait assez facile, et surtout super pour commencer à se faire la main !
mais avant d'attaquer ce projet de re-808 que je trouvais balèze j'ai passé qqes mois à m'entrainer à souder et dessouder des composants sur des vieilles cartes, ( apprendre à dessouder est vital ) j'ai regardédes milliers d'heures pas mal de tutos de soudure youtube, de réparation/maintenance de 808, je me suis renseigné sur pas mal de composants, j'ai investi jusqu'à 300 euros environ dans l'équipement ( remplacer mon pauvre fer à souder contre un poste à souder à 90 €, acheter un multimètre de qualité, du flux, de l'étain, de l'alcool iso, un testeur de condensateurs etc.. )
aussi, ma motivation d'avoir une re-808 était si grande que j'ai pris du temps pour me documenter et m'exercer. En plus, j'avais eu de la chance d'avoir de l'aide sur ce forum avec Dj Zephyrin et Diplodocus303 ; sans eux je n'aurai surement pas mené à bien ce projet. Du coup, toute l'aide dont j'ai pu bénéficier a été consignée sur ce thread, donc vous avez tous les éléments ! Je conseille d'aller également telecharger toutes les photos sur le facebook de RE-808, il y aura tjs un coin du circuit qui a été photographié avec tel ou tel pb résolu, ou telle ou telle connection pour les branchements etc...
Un big up au passage à Diplodocus303 pour ses videos sur youtube ( sous un autre pseudo chelou )
Je reviens au sujet,
Ce qui est sûr, en plus de commencer à maitriser son matos ( pas besoin non plus d'être super pro mais il faut être soigné et rigoureux) ,
rubrique "j'annonce tout de suite la couleur" : c'est que ça va au delà de l'enthousiasme et de la patience, ça va te prendre pas mal de temps et d'énergie.
de mon coté, j'y avais consacré 2 mois à raison de 4 h / jour du jour de la reception du kit jusqu'au lancement de ma première pattern. Le lundi, le mardi, le mercredi, le jeudi, le vendredi, le samedi, le dimanche. Et ainsi de suite...Une re-808, ça se mérite ! Bon après, si tu veux que ça traine sur 6 mois, on s'en fout, tu fais comme tu veux
Sachant qu'une autre galère sera de s'organiser en amont, afin de commander les composants chez divers fournisseurs en essayant de payer le minimum de frais de port, tout en prenant en compte les ruptures de stocks et les délais d'envoi.
Si tu es sûr d'y consacrer du temps et de l'argent, vas y, fonces, n'hésites pas, et tu vas apprendre plein de choses, ce qui est cool.
Pour les réparations, ou bug, ça peut arriver, et je vais même te dire que ça va forcément arriver
( ça arrive à tout le monde en fait
si tu regardes sur le forum RE-808 sur facebook il y a tjs qqn en galère...)
il ne faut pas flipper pour autant, le point positif c'est que ça va te faire apprendre plus vite et te mener à un autre level,
et pour résoudre il faudra se décarcasser les méninges ( ça fera reculer ton Alzheimer
), ne pas se décourager, revenir en arrière sur ce que tu as fait et tester au multimètre les "traces", que ce ne soit pas coupé ( faire le test de continuité ) et si gros pb à la fin prendre le "service manual" et verifier point par point. Je répète : VERIFIER POINT PAR POINT CHAQUE SOUDURE que tu auras fait Ne rien négliger. Rien n'est insurmontable, puisque c'est toi qui aura monté les composants sur le circuit, donc deja tu en sauras bcp plus sur ce que tu as fait ! Comme les composants sont neufs, tu sauras deja que la faute vient d'une soudure ou trace coupée, ( et pas d'un composant..neuf.. qui est censé être fonctionnel à 100% , ce qui élimine le gros du pb
) et tu auras le schéma du circuit imprimé dans ta tête à force de regarder le service manual, mais tout dépend du temps qu'on y passe...c'est comme tout
point astuce du jour :
pour surmonter en amont les défauts ou bug, et éviter de se prendre la tête à la fin ( sinon attention carnage )
je vérifiais au multimètre CHAQUE SOUDURE que je faisais, et ensuite je soudais un autre composant.
Si tu crois que ça te fera perdre du temps, alors soudes à tour de bras, enchaines à la suite les composants.
Par contre, j'te l'dis tout d'suite : il ne faudra pas venir pleurer à la fin, lorsque que tu allumeras ta machine et que rien ne fonctionnera
là on est sur, quand même, un gros projet à plus de 1000 soudures, la moindre erreur peut se payer très cher : le prix de ne pas voir cette magnifique machine fonctionner
Par exemple, dès que je soudais une resistance ( ou autre composant), je vérifiais que ma patte du composant ( et non le point du circuit) avait la connection ( que ça biiiip au multimètre ) avec la patte de l'autre composant ou bien le point du circuit correspondant lorsqu'il n'y a pas de composant ( soit tu regardes le circuit à la loupe et tu pourras voir le cheminement des traces ou bien verifier avec l'aide du schéma du circuit sur le service manual), comme ça je savais que je n'aurai pas d'ennui.
nb : oui lorsqu'il y a un composant soudé, il faut vérifier à partir de la patte du composant et non à partir du point du circuit car si la patte n'est pas bien soudée, tu ne verras pas le bug
Ma faute avait été d'avoir abandonné cette méthode à un moment, pour aller plus vite, et finalement j'avais perdu 2 semaines de ma vie à résoudre mon bug de Low Conga, tout ça à cause d'une mauvaise soudure qui était masquée par du flux ( résidu opaque de l'étain fondu), que je n'avais pas vérifié au multimètre ( car trop sûr de moi ) et pas nettoyé à la brosse à dent donc indécelable à la loupe
..heureusement que j'étais obstiné à trouver ce bug et comme je ne suis pas du genre patient, je m'étais porté sur une méthode empirique qui consistait à isoler le bug ( bug du Low Conga = bug dans le circuit de la section Low Tom ). Donc deja, dans un premier temps, j'avais eu de la chance d'avoir raison ( parce qu'à priori je ne savais pas) et le pire dans tout ça c'est que j'avais quasi tout vérifié, j'étais desespéré, je suis quand même allé au bout de vérification de chaque soudure ( c'était fastidieux alors que la section n'était pas "énorme" ) et c'était le dernier point qui était coupable !! comme quoi... ça m'a bien servi de leçon !
Donc, mon cher Pablow, pour résumer, le probleme technique ou de "technicité" n'est pas le principal obstacle. Le plus gros obstacle sera le temps et l’énergie que tu seras prêt à consacrer, et être méthodique, rigoureux et soigné.
n'écoute que ta foi, ton bon sens, et si tu le sens fais le.
j'espère que ça t'aidera dans ta décision;
tu pourras tjs demander de l'aide, même si sur ce topic on a bien creusé
alors je reviens quand même de temps en temps sur le forum, et j'ai vu que d'autres sont aussi là pour aider
Motivation booster au M.A.X !!!
soundvoyager
186
Professionnel·le de l’audio
Membre depuis 14 ans
djzephyrin
8060
Je poste, donc je suis
Membre depuis 21 ans
soundvoyager
186
Professionnel·le de l’audio
Membre depuis 14 ans
soundvoyager
186
Professionnel·le de l’audio
Membre depuis 14 ans
alors donc voici ma question du jour stp Dj Zephyrin, vu que tu as l'air de t'y connaître mieux que moi en notion et risque de 220 v
on oublie la terre pour l'instant ( j'avais deja défini le circuit qqes posts auparavant )

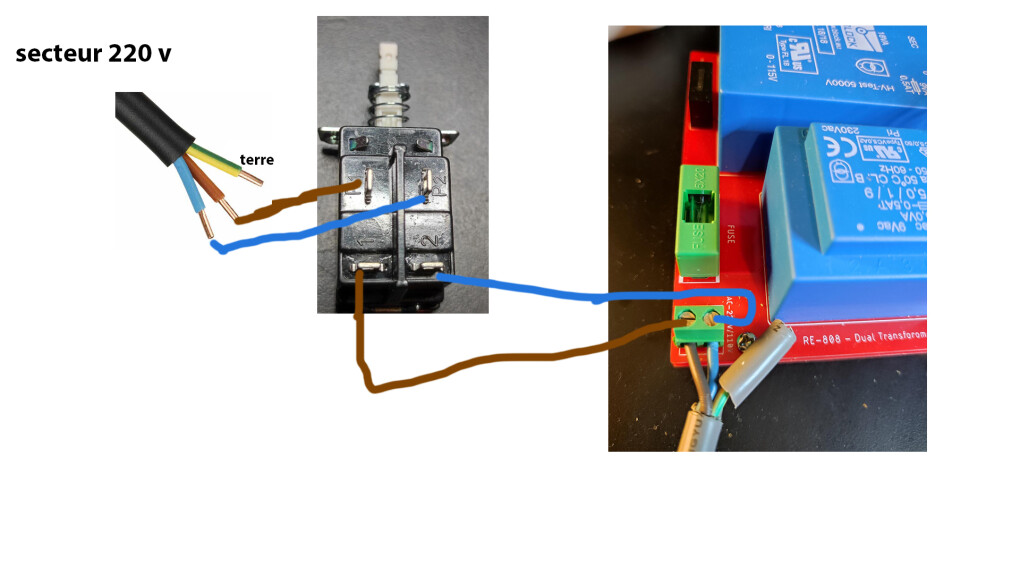

si tu peux regarder et me dire si mon branchement est ok :
là où je ne suis pas sûr c'est ce qui concerne le sens du 220v sur 4 pôles du switch, le placement du cablage à savoir :
- arrivée du 220 v secteur en haut ( P2 sur le switch ) ou en bas ( 2 sur le switch ) ?
- le marron à gauche ou à droite ? est ce important ? y a t-il un ordre ?
en effet je ne trouve aucun manuel ne détaillant le branchement du 220 v sur le KDC A04
ET sur l'image de l'alim' avec le pcb rouge à droite de l'image on a le bleu à droite et le marron à gauche, ça fonctionnait nickel ( après je ne sais pas si en inversant ça aurait été pareil ? )
si jamais besoin de modif, que je me suis trompé, voici une image neutre que tu peux télécharger et indiquer les branchements :
merci d'avance !
on oublie la terre pour l'instant ( j'avais deja défini le circuit qqes posts auparavant )
si tu peux regarder et me dire si mon branchement est ok :
là où je ne suis pas sûr c'est ce qui concerne le sens du 220v sur 4 pôles du switch, le placement du cablage à savoir :
- arrivée du 220 v secteur en haut ( P2 sur le switch ) ou en bas ( 2 sur le switch ) ?
- le marron à gauche ou à droite ? est ce important ? y a t-il un ordre ?
en effet je ne trouve aucun manuel ne détaillant le branchement du 220 v sur le KDC A04
ET sur l'image de l'alim' avec le pcb rouge à droite de l'image on a le bleu à droite et le marron à gauche, ça fonctionnait nickel ( après je ne sais pas si en inversant ça aurait été pareil ? )
si jamais besoin de modif, que je me suis trompé, voici une image neutre que tu peux télécharger et indiquer les branchements :
merci d'avance !
n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil
[ Dernière édition du message le 20/10/2022 à 16:55:34 ]
djzephyrin
8060
Je poste, donc je suis
Membre depuis 21 ans
En théorie tu as la phase marron et le neutre bleue. En mono phase ça n’a pas vraiment d’importance le sens entre le bleu et le marron .
Pour l’entrésor 220v P1/2 ou 1/2 aucune idée comme ça !

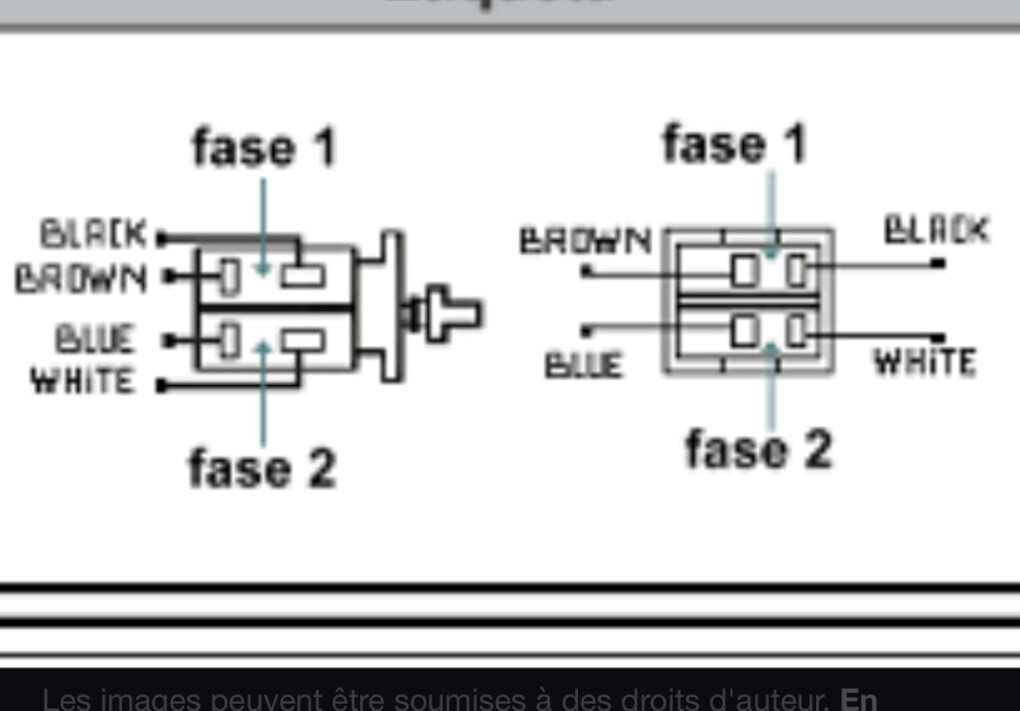

J’ai trouvé cela
Entrée 1 et 2 sortie sur P
Pour l’entrésor 220v P1/2 ou 1/2 aucune idée comme ça !
J’ai trouvé cela
Entrée 1 et 2 sortie sur P
[ Dernière édition du message le 21/10/2022 à 08:21:26 ]
soundvoyager
186
Professionnel·le de l’audio
Membre depuis 14 ans
merci Dj Zephyrin. Je vais creuser les infos pour entrée(1 & 2) et sortie (P1 & P2) et ensuite je fais les raccordements
n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil
soundvoyager
186
Professionnel·le de l’audio
Membre depuis 14 ans

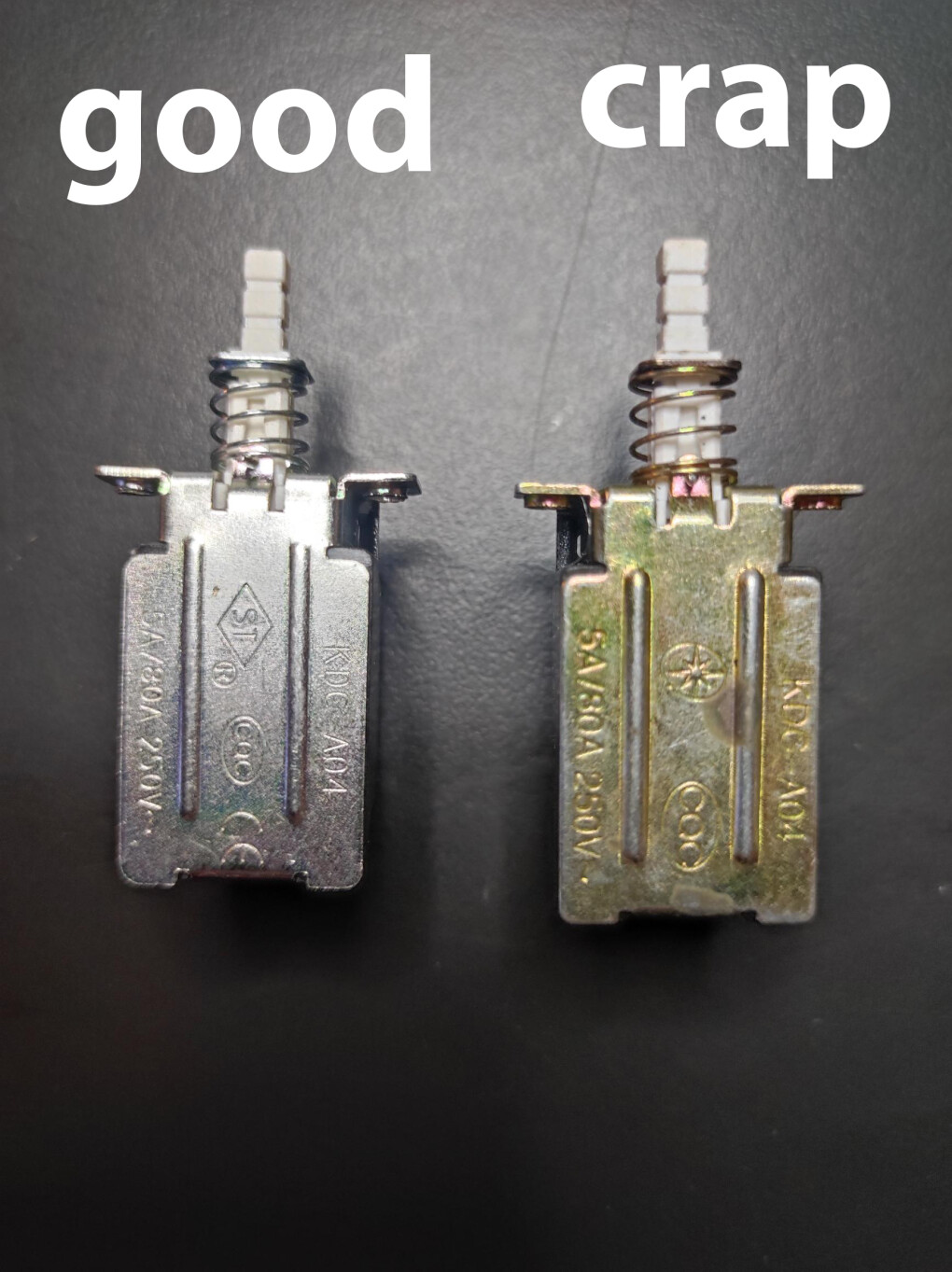

et petit rappel pour commander le switch interrupteur, attention à la qualité ( on a du 220v qui va passer dedans )
privilégier la fabrication européenne ( norme "CE" ) et non chinoise ou indonesienne qui a seulement la norme "COC" : Certificate Of Conformity..encore un fameux certificat, délivré par l'entreprise qui fabrique....ce qui ne veut absolument rien dire sur la qualité que l'on attend d'un produit qui doit durer et rester fiable à 100% ( encore merci Dj Zephyrin pour le conseil )
on sent au toucher que la qualité n'est pas la même..
privilégier la fabrication européenne ( norme "CE" ) et non chinoise ou indonesienne qui a seulement la norme "COC" : Certificate Of Conformity..encore un fameux certificat, délivré par l'entreprise qui fabrique....ce qui ne veut absolument rien dire sur la qualité que l'on attend d'un produit qui doit durer et rester fiable à 100% ( encore merci Dj Zephyrin pour le conseil )
on sent au toucher que la qualité n'est pas la même..
n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil
[ Dernière édition du message le 21/10/2022 à 15:09:43 ]
djzephyrin
8060
Je poste, donc je suis
Membre depuis 21 ans
soundvoyager
186
Professionnel·le de l’audio
Membre depuis 14 ans
le pb de la prise 3 broches, quand tu vas plugger le bout du cable qui est un gros machin dur, ça ne logera pas car l'entree de l'alim sur la 808, contrairement à la 909, est dirigée vers la bas et est très proche du sol ( regardes la photo ci dessous )
Sinon il faudra :
- si tu decoupes le case près de l'entree alim' que tu rehausses de beaucoup les pieds en caoutchouc et là tu auras une "hoverboard 808"
- ou que tu trouves un trou ailleurs à faire sur le case.
Autant mettre le safety psu avec la prise 12v.
ET effectivement pas prévu pour des transfos montés sur pcb ( enfin si.. mais il n'y a qu'un seul endroit où loger tout ça ) .

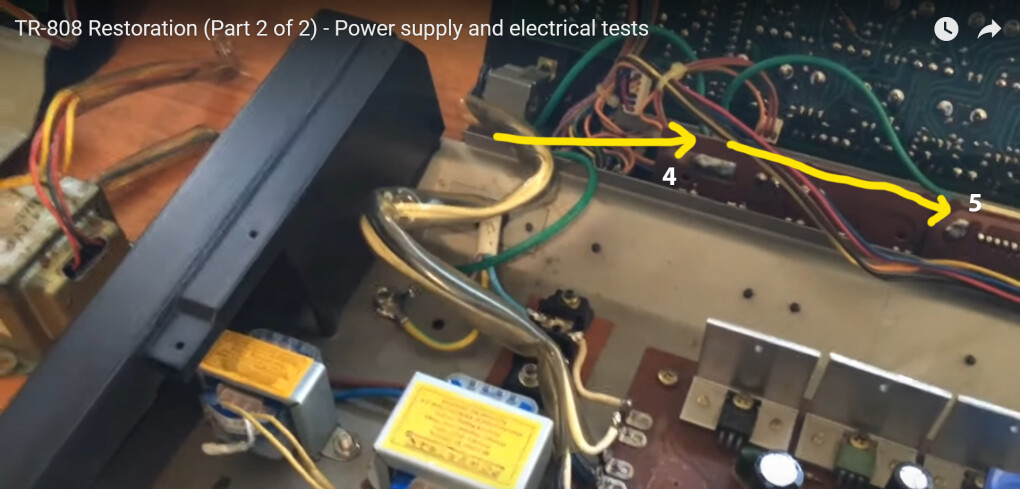

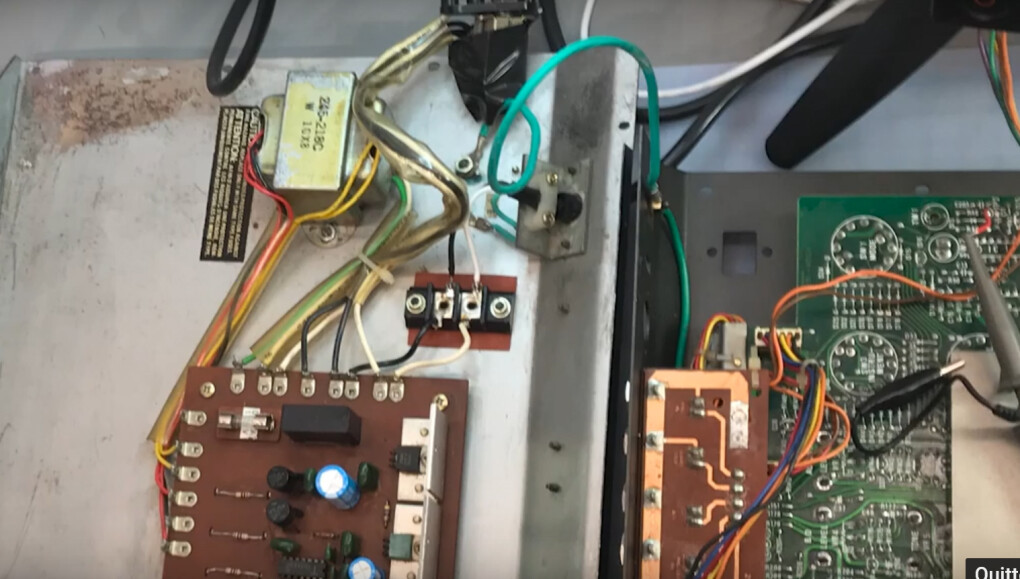

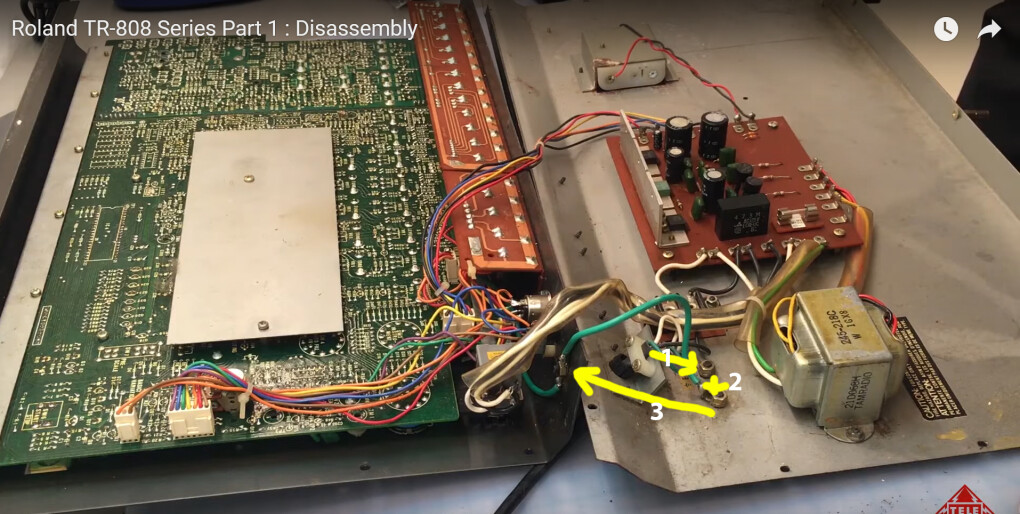

Regarde sur la photo, sur la 808 originale le transfo n'est pas sur pcb, ça ne mange pas de hauteur. J'avais tenté de mettre les transfos ici mais ça ne loge vraiment pas.
sur la photo on voit bien que la partie métallique du switch KDC A04 est bien entouré par du revêtement noir.
ps : as tu des gens qui t'avaient acheté les pcb alim' qui ont terminé de monter la re-808 ? ou je suis le premier testeur ?
Sinon il faudra :
- si tu decoupes le case près de l'entree alim' que tu rehausses de beaucoup les pieds en caoutchouc et là tu auras une "hoverboard 808"
- ou que tu trouves un trou ailleurs à faire sur le case.
Autant mettre le safety psu avec la prise 12v.
ET effectivement pas prévu pour des transfos montés sur pcb ( enfin si
.. mais il n'y a qu'un seul endroit où loger tout ça ) . Regarde sur la photo, sur la 808 originale le transfo n'est pas sur pcb, ça ne mange pas de hauteur. J'avais tenté de mettre les transfos ici mais ça ne loge vraiment pas.
sur la photo on voit bien que la partie métallique du switch KDC A04 est bien entouré par du revêtement noir.
ps : as tu des gens qui t'avaient acheté les pcb alim' qui ont terminé de monter la re-808 ? ou je suis le premier testeur ?
n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil
[ Dernière édition du message le 22/10/2022 à 15:07:33 ]
djzephyrin
8060
Je poste, donc je suis
Membre depuis 21 ans
soundvoyager
186
Professionnel·le de l’audio
Membre depuis 14 ans
il me reste que ce condo de 10nf, que je dois souder sur la broche midi au moins 5 jours d'attente car c'est parti d'Allemagne depuis 3 jours; c'est trop loooooooooooooooooong
ensuite je devrai remonter les jacks A et B, fixer le case et c'est bon !! je croise les doigts pour que tout refonctionne nickel

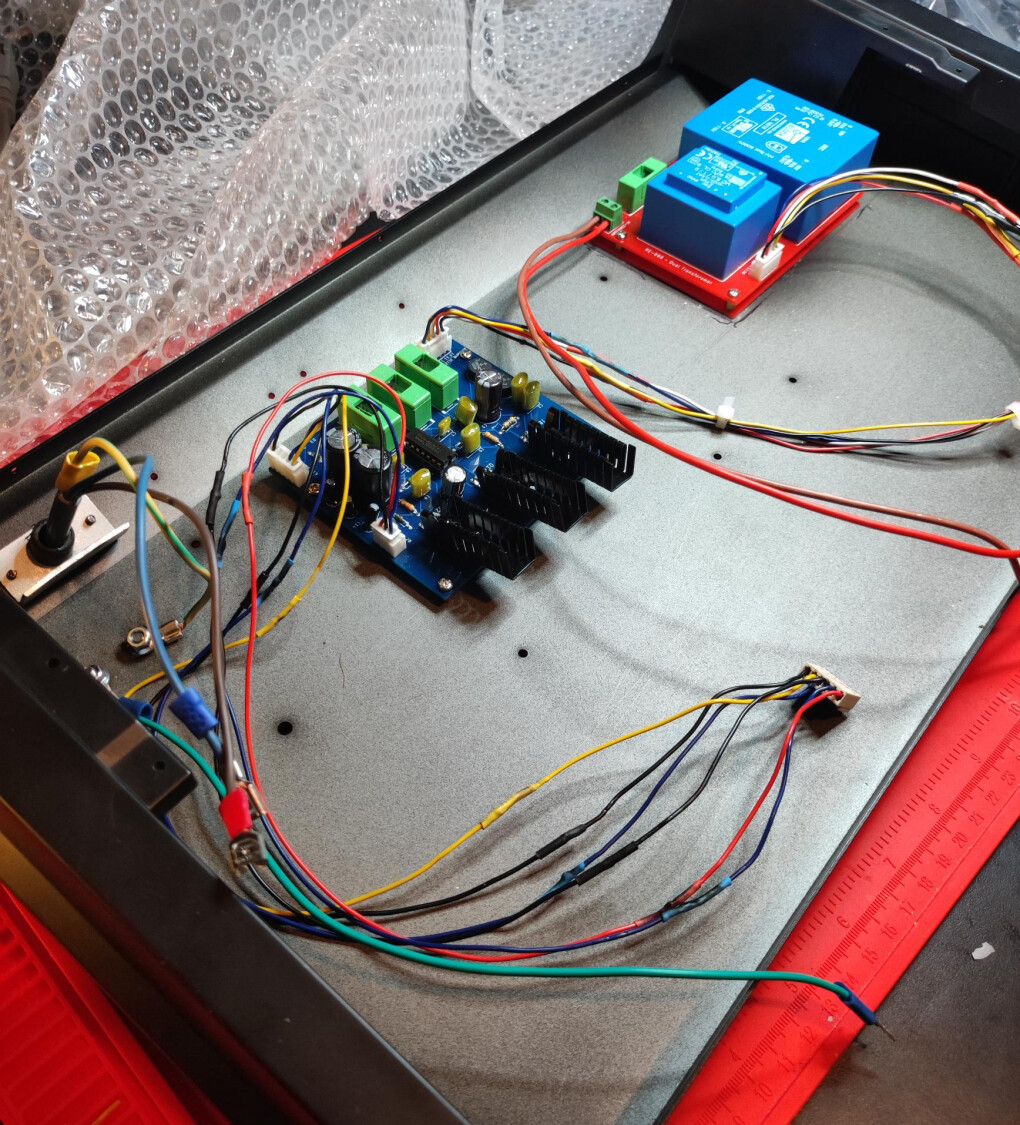

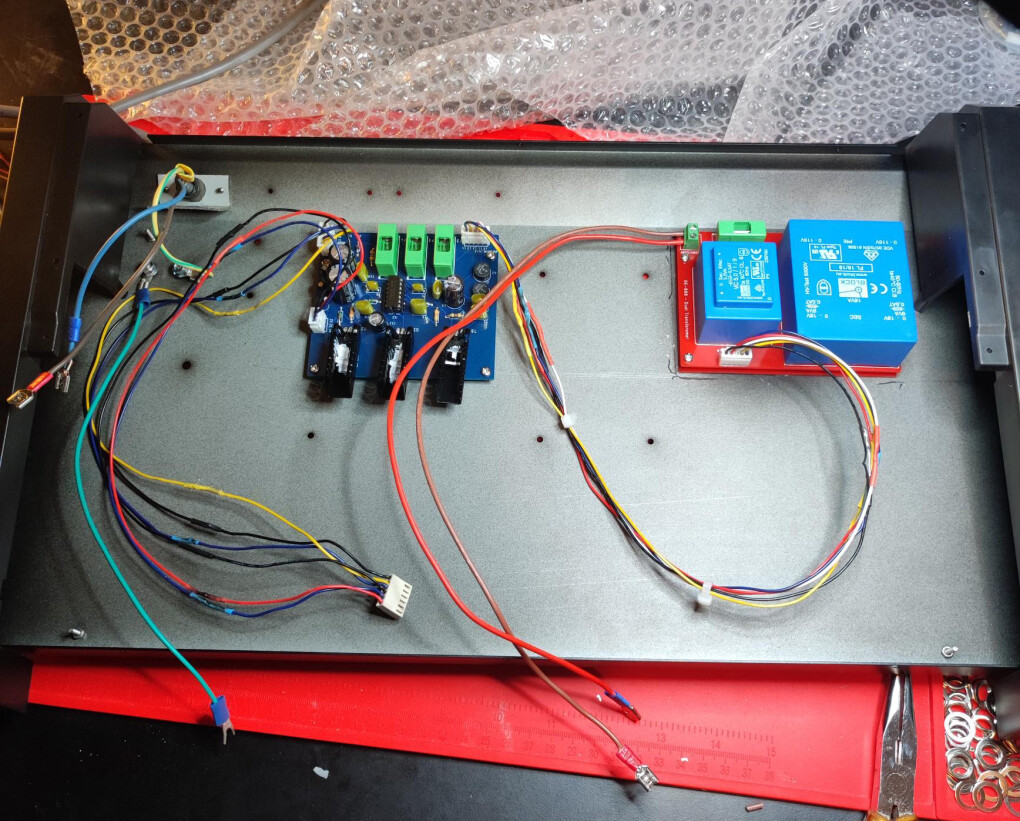

l'alim' est prête :

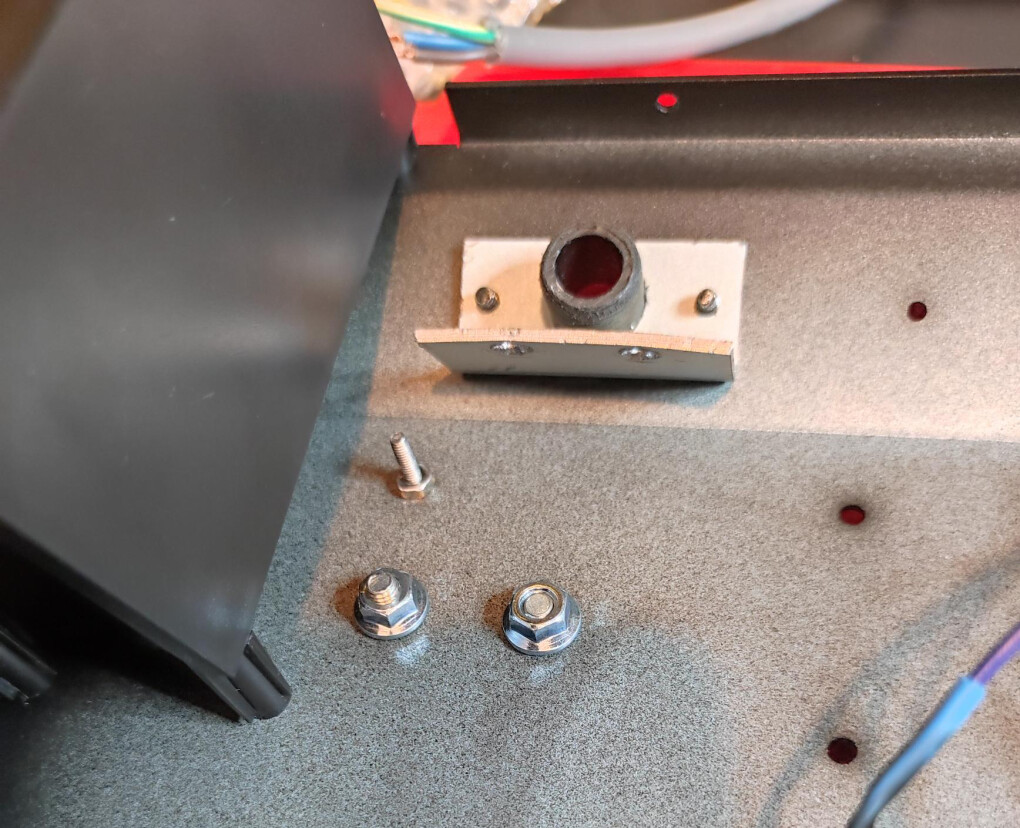

( pour la terre il faut des vis et des écrous de 4 mm )
au moins 5 jours d'attente car c'est parti d'Allemagne depuis 3 jours; c'est trop loooooooooooooooooong ensuite je devrai remonter les jacks A et B, fixer le case et c'est bon !! je croise les doigts pour que tout refonctionne nickel
l'alim' est prête :
( pour la terre il faut des vis et des écrous de 4 mm )
n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil
[ Dernière édition du message le 23/10/2022 à 00:35:53 ]
soundvoyager
186
Professionnel·le de l’audio
Membre depuis 14 ans
soundvoyager
186
Professionnel·le de l’audio
Membre depuis 14 ans
c'était bien le shield cable qui partait du MAIN, c'était mal connecté au MOLEX
j'ai encore un petit peu de buzz sur le MAIN mais c'est minime ( alors que sur les SOLO je n'ai aucun buzz ) je verrai ça plus tard car il faut tout démonter.
il ne me reste qu'à visser le case et
video :
un grand merci à Dj Zephyrin et à tous les contributeurs
j'ai encore un petit peu de buzz sur le MAIN mais c'est minime ( alors que sur les SOLO je n'ai aucun buzz ) je verrai ça plus tard car il faut tout démonter.
il ne me reste qu'à visser le case et
video :
un grand merci à Dj Zephyrin et à tous les contributeurs
n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil
[ Dernière édition du message le 25/10/2022 à 01:44:38 ]
soundvoyager
186
Professionnel·le de l’audio
Membre depuis 14 ans
et un dernier pour la route
n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil
soundvoyager
186
Professionnel·le de l’audio
Membre depuis 14 ans
enfin j'ai réussi à faire fonctionner le midi sync in et trigger notes avec Ableton Live !
mais alors.. mon dieu que c'est mal expliqué...voire pas du tout expliqué sur les forum et sur le manuel de pixie ! ou alors j'ai loupé un truc

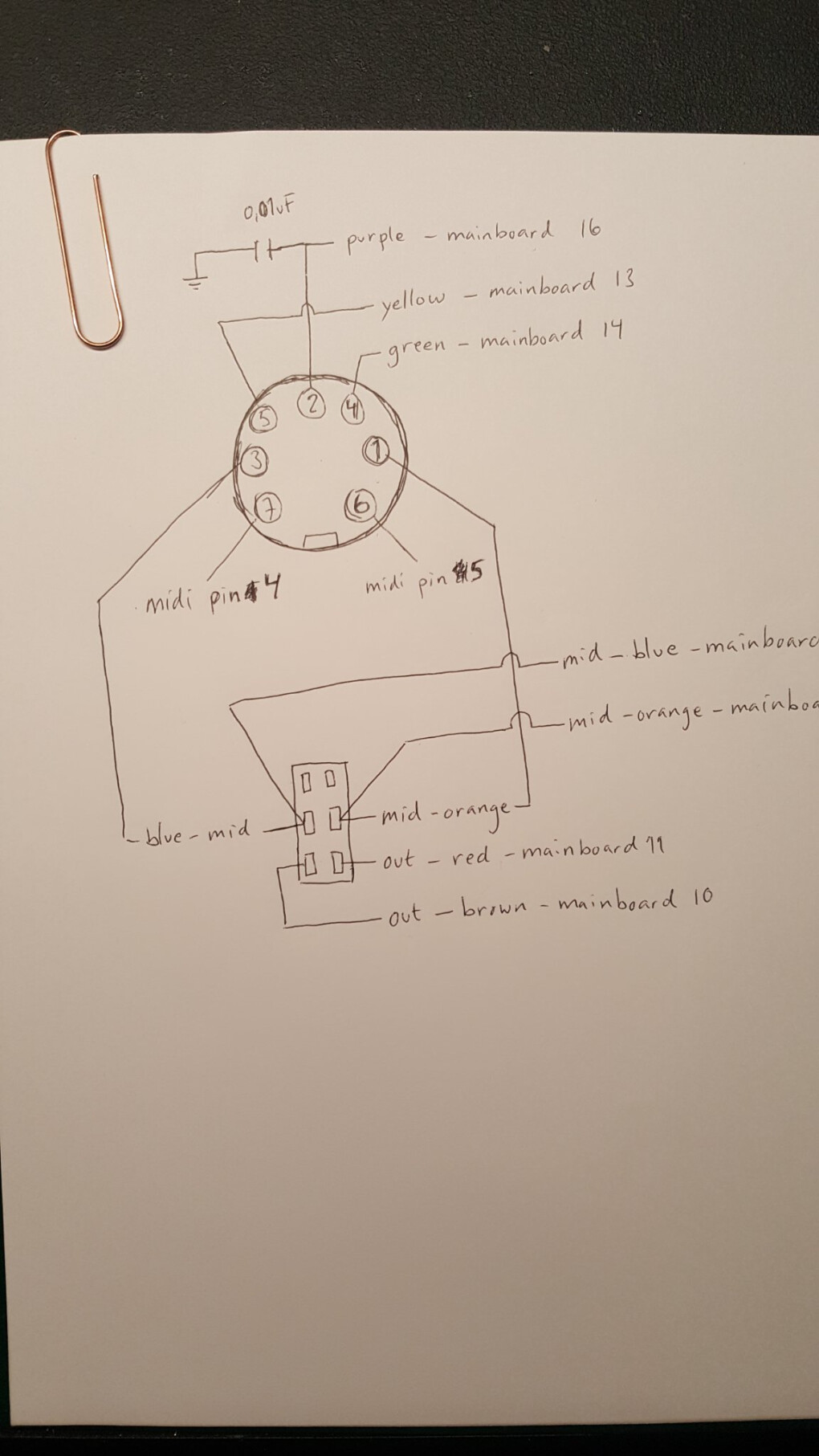

selon le dessin ci dessous que j'ai récupéré sur le facebook du groupe RE-808 il faudrait relier le midi in de la pixie (4 et 5 -voir sur le manuel de la pixie pour l'emplacement -) à la socket midi 7 broches ( le 4 correspondrait à la broche 7 et la 5 à la broche 6 )
j'avais fait exactement comme sur le dessin, mais ça ne fonctionnait tjs pas..je ne comprenais pas, j'étais perdu, un peu désespéré à l'idée de devoir revoir mon cablage de socket, qui est une usine à gaz ...
comme j'ai vu que le gars avait rayé et inversé les nombres, alors j'ai eu une idée : j'ai inversé le câblage, j'ai mis le midi in de la pixie pin 5 sur le 7 de la socket et le midi in pin 4 sur le 6
Quand j'ai redémarré la machine et lancé mon sequencer le son est sorti, ça triggait de partout
maintenant le midi in fonctionne :
note : procédure pour parametrer le MIDI IN sur la machine :
1/ selectionner le mode MANUAL PLAY
2/ ensuite appuyer sur CLEAR ( le bouton rouge )
3/ le STEP 16 est allumé, il faut appuyer dessus pour l'enlever
4/ ensuite pour se mettre en midi trig notes, appuyer sur le STEP 15 (il doit être allumé ) / (et pour se mettre en MIDI SYNC c'est STEP 14)
5/ ensuite, pour selectionner votre canal midi in, appuyer sur STEP 10 et le step de votre choix - exemple pour choisir le canal midi 1 appuyer step 10 puis appuyer sur step 1 -
6/ sortir du mode MANUAL PLAY (sans appuyer sur CLEAR) en switchant sur PATTERN WRITE ( 1st part ou 2nd part - ça n'a pas d'importance- )
et là vous devez être bon
je pense avoir fait le tour de cette RE-808
il restera des détails à régler comme :
-> cette histoire qui vient de tomber de mauvais emplacement de la resistance R200 qu'il faudrait enlever et souder à un autre endroit ( vers le tm3 )
-> mon petit buzz en MAIN OUT que je n'arrive pas à trouver ( pour ça faut tout démonter j'ai trop la flemme )
-> le midi de la pixie qui n'est pas encore au point, en effet quand on joue plusieurs notes en même temps avec le kick, et beh on entend le kick qui sonne hors phase. On croise les doigts pour que ce soit reglé assez vite, juste ça va deja faire 1 an que la pixie n'a pas été mis à jour

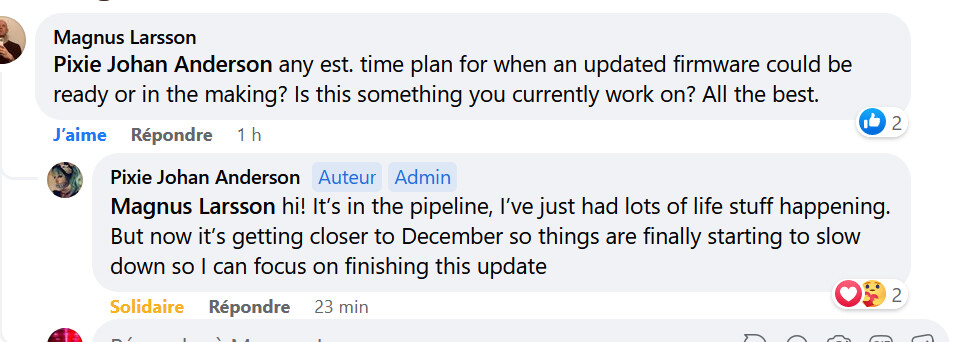

ah on me dit dans l'oreillette qu'il va y avoir du nouveau >
mais alors.. mon dieu que c'est mal expliqué...voire pas du tout expliqué sur les forum et sur le manuel de pixie ! ou alors j'ai loupé un truc
selon le dessin ci dessous que j'ai récupéré sur le facebook du groupe RE-808 il faudrait relier le midi in de la pixie (4 et 5 -voir sur le manuel de la pixie pour l'emplacement -) à la socket midi 7 broches ( le 4 correspondrait à la broche 7 et la 5 à la broche 6 )
j'avais fait exactement comme sur le dessin, mais ça ne fonctionnait tjs pas
..je ne comprenais pas, j'étais perdu, un peu désespéré à l'idée de devoir revoir mon cablage de socket, qui est une usine à gaz ...comme j'ai vu que le gars avait rayé et inversé les nombres, alors j'ai eu une idée : j'ai inversé le câblage, j'ai mis le midi in de la pixie pin 5 sur le 7 de la socket et le midi in pin 4 sur le 6
Quand j'ai redémarré la machine et lancé mon sequencer le son est sorti, ça triggait de partout
maintenant le midi in fonctionne :
note : procédure pour parametrer le MIDI IN sur la machine :
1/ selectionner le mode MANUAL PLAY
2/ ensuite appuyer sur CLEAR ( le bouton rouge )
3/ le STEP 16 est allumé, il faut appuyer dessus pour l'enlever
4/ ensuite pour se mettre en midi trig notes, appuyer sur le STEP 15 (il doit être allumé ) / (et pour se mettre en MIDI SYNC c'est STEP 14)
5/ ensuite, pour selectionner votre canal midi in, appuyer sur STEP 10 et le step de votre choix - exemple pour choisir le canal midi 1 appuyer step 10 puis appuyer sur step 1 -
6/ sortir du mode MANUAL PLAY (sans appuyer sur CLEAR) en switchant sur PATTERN WRITE ( 1st part ou 2nd part - ça n'a pas d'importance- )
et là vous devez être bon
je pense avoir fait le tour de cette RE-808
il restera des détails à régler comme :
-> cette histoire qui vient de tomber de mauvais emplacement de la resistance R200 qu'il faudrait enlever et souder à un autre endroit ( vers le tm3 )
-> mon petit buzz en MAIN OUT que je n'arrive pas à trouver ( pour ça faut tout démonter j'ai trop la flemme
) -> le midi de la pixie qui n'est pas encore au point, en effet quand on joue plusieurs notes en même temps avec le kick, et beh on entend le kick qui sonne hors phase. On croise les doigts pour que ce soit reglé assez vite, juste ça va deja faire 1 an que la pixie n'a pas été mis à jour
ah on me dit dans l'oreillette qu'il va y avoir du nouveau >
n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil
[ Dernière édition du message le 04/11/2022 à 00:51:14 ]
soundvoyager
186
Professionnel·le de l’audio
Membre depuis 14 ans
je reviens sur mon pb de buzz sur mon MAIN, en fait il est également présent sur les SOLO au même volume si j'accumule/branche toutes les sorties. Par déduction, je pense vraiment qu'il s'agit d'un probleme de boucle de masse. Ce problème est apparu lorsque j'ai relié la terre du 220 v. à la masse du circuit. Quand je n'avais pas le boitier, j'avais branché le circuit sur le 220 v. sans avoir relié la masse à la terre et il n'y avait pas de buzz ou boucle de masse. En outre le boitier n'est pas conducteur ( à cause de la peinture ? ), j'ai testé au multimètre au test de continuité le courant ne circule pas
une phrase qui m'est revenu de Dj Zephyrin :
Posté le 13/10/2022 à 20:36:16
En fait je ne sais pas si la terre du courant domestique est relié à la masse du circuit. Et surtout si c'est relié au 2 masses (digital et analogique)
Ce qui est sur c'est qu'il faut la relié à la carcasse metalique ...
comme j'avais tout démonté et vérifié sur mon circuit ( tout fonctionne nickel ) et que je pense que ce n'est pas grave que la masse du circuit n'ait pas la reference de 0V ( terre ) car ça fonctionnait très bien avant de recevoir le boitier je vais donc déconnecter la terre du boitier qui rencontre la masse du circuit
en laissant évidemment la terre de l'alim connecté au boitier du haut et du bas comme ceci :
en laissant le chemin de fleches jaunes 1,2,3
mais en supprimant ce chemin de fleches jaunes 4,5
je reviendrai ces prochains jours pour confirmer que je n'ai plus ce buzz
une phrase qui m'est revenu de Dj Zephyrin :
Posté le 13/10/2022 à 20:36:16
En fait je ne sais pas si la terre du courant domestique est relié à la masse du circuit. Et surtout si c'est relié au 2 masses (digital et analogique)
Ce qui est sur c'est qu'il faut la relié à la carcasse metalique ...
comme j'avais tout démonté et vérifié sur mon circuit ( tout fonctionne nickel ) et que je pense que ce n'est pas grave que la masse du circuit n'ait pas la reference de 0V ( terre ) car ça fonctionnait très bien avant de recevoir le boitier je vais donc déconnecter la terre du boitier qui rencontre la masse du circuit
en laissant évidemment la terre de l'alim connecté au boitier du haut et du bas comme ceci :
en laissant le chemin de fleches jaunes 1,2,3
mais en supprimant ce chemin de fleches jaunes 4,5
je reviendrai ces prochains jours pour confirmer que je n'ai plus ce buzz
n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil
[ Dernière édition du message le 11/11/2022 à 05:17:08 ]
soundvoyager
186
Professionnel·le de l’audio
Membre depuis 14 ans
je viens d'enlever le point 3 de la terre qui relie le chemin terre 220v. -> masse du circuit ( point 4 et 5 )
rien n'a changé, le buzz est toujours présent même si on ne l'entend pas beaucoup, mais pour moi il ne devrait pas y en avoir.
du coup je ne vois pas de solution rapidement
un indice toutefois : lorsque je monte ou descend le volume general, le buzz s'en va et revient, ce qui signifie que le buzz ne se situe pas dans le chemin après le volume general, mais plutôt :
-> soit au niveau du potard de volume ( une patte mal soudée ou autre ?)
-> soit avant le potard du volume un composant qui touche un autre, ou qqchose qui provoque la boucle de masse.
pour ça, il faudrait que je démonte tout, ce qui est assez fastidieux ( mais faisable ) et que je raccorde par la même occasion ce que j'ai défait, à savoir la terre du 220v. qui rencontre la masse du circuit.
pour l'instant je préfère faire du son !! je vais laisser comme ça et enregistrer en piste solo
Sinon, le boitier est conducteur, mais pas sur la peinture effectivement.
rien n'a changé, le buzz est toujours présent même si on ne l'entend pas beaucoup, mais pour moi il ne devrait pas y en avoir.
du coup je ne vois pas de solution rapidement
un indice toutefois : lorsque je monte ou descend le volume general, le buzz s'en va et revient, ce qui signifie que le buzz ne se situe pas dans le chemin après le volume general, mais plutôt :
-> soit au niveau du potard de volume ( une patte mal soudée ou autre ?)
-> soit avant le potard du volume un composant qui touche un autre, ou qqchose qui provoque la boucle de masse.
pour ça, il faudrait que je démonte tout, ce qui est assez fastidieux ( mais faisable ) et que je raccorde par la même occasion ce que j'ai défait, à savoir la terre du 220v. qui rencontre la masse du circuit.
pour l'instant je préfère faire du son !! je vais laisser comme ça et enregistrer en piste solo
Sinon, le boitier est conducteur, mais pas sur la peinture effectivement.
n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil
[ Dernière édition du message le 12/11/2022 à 00:20:16 ]
r0main
47
Nouvel·le AFfilié·e
Membre depuis 23 ans
soundvoyager
186
Professionnel·le de l’audio
Membre depuis 14 ans
Citation de r0main :
Salut soundvoyager, merci pour toutes ces explications. Toujours ce buzz? l'as-tu quand le pcb principal est éloigné des transfos?
Salut Romain, pour l'instant je n'ai rien touché, je n'ai pas démonté la bête. En effet comme tu dis je compte sortir l'alim du case pour éloigner le pcb et l'alim puis tester, voir ce que ça donne.
Alors "compliqué" en ce moment car je fais de la prod. avec la machine ( le buzz est très leger ) donc je suis plus occupé à faire des tracks que du tournevis
mais oui c'est sûr un jour je vais m'y atteler et je reviendrai sur le forum merci à toi
n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil
djzephyrin
8060
Je poste, donc je suis
Membre depuis 21 ans
Pablow75
1
Nouvel·le AFfilié·e
Membre depuis 3 ans
Ours303
2773
Squatteur·euse d’AF
Membre depuis 15 ans
inyourbass
86
Posteur·euse AFfranchi·e
Membre depuis 17 ans
soundvoyager
186
Professionnel·le de l’audio
Membre depuis 14 ans
Citation de Pablow75 :
Bonjour, je suis à deux doigt de passer le cape et de commander un Kit 808 et 909, ma question, je suis un total novice dans le domaine du montage électronique, est ce que le projet vous paraît trop fastidieux même remplie de patience et d’enthousiasme?
Pablow
Salut Pablow, ainsi qu'à tous les autres qui m'envoient des messages pour me demander si c'est chaud ou pas, voici ma réponse :
alors j'étais quasi un novice également, je trafiquais qqes matos comme monter des modulaires en kit, je suivais des tutos, je n'inventais rien... ça restait assez facile, et surtout super pour commencer à se faire la main !
mais avant d'attaquer ce projet de re-808 que je trouvais balèze j'ai passé qqes mois à m'entrainer à souder et dessouder des composants sur des vieilles cartes, ( apprendre à dessouder est vital ) j'ai regardé
aussi, ma motivation d'avoir une re-808 était si grande que j'ai pris du temps pour me documenter et m'exercer. En plus, j'avais eu de la chance d'avoir de l'aide sur ce forum avec Dj Zephyrin et Diplodocus303 ; sans eux je n'aurai surement pas mené à bien ce projet. Du coup, toute l'aide dont j'ai pu bénéficier a été consignée sur ce thread, donc vous avez tous les éléments ! Je conseille d'aller également telecharger toutes les photos sur le facebook de RE-808, il y aura tjs un coin du circuit qui a été photographié avec tel ou tel pb résolu, ou telle ou telle connection pour les branchements etc...
Un big up au passage à Diplodocus303 pour ses videos sur youtube ( sous un autre pseudo chelou )
Je reviens au sujet,
Ce qui est sûr, en plus de commencer à maitriser son matos ( pas besoin non plus d'être super pro mais il faut être soigné et rigoureux) ,
rubrique "j'annonce tout de suite la couleur" : c'est que ça va au delà de l'enthousiasme et de la patience, ça va te prendre pas mal de temps et d'énergie.
de mon coté, j'y avais consacré 2 mois à raison de 4 h / jour du jour de la reception du kit jusqu'au lancement de ma première pattern. Le lundi, le mardi, le mercredi, le jeudi, le vendredi, le samedi, le dimanche. Et ainsi de suite...Une re-808, ça se mérite ! Bon après, si tu veux que ça traine sur 6 mois, on s'en fout, tu fais comme tu veux
Sachant qu'une autre galère sera de s'organiser en amont, afin de commander les composants chez divers fournisseurs en essayant de payer le minimum de frais de port, tout en prenant en compte les ruptures de stocks et les délais d'envoi.
Si tu es sûr d'y consacrer du temps et de l'argent, vas y, fonces, n'hésites pas, et tu vas apprendre plein de choses, ce qui est cool.
Pour les réparations, ou bug, ça peut arriver, et je vais même te dire que ça va forcément arriver
( ça arrive à tout le monde en fait
si tu regardes sur le forum RE-808 sur facebook il y a tjs qqn en galère...)il ne faut pas flipper pour autant, le point positif c'est que ça va te faire apprendre plus vite et te mener à un autre level,
et pour résoudre il faudra se décarcasser les méninges ( ça fera reculer ton Alzheimer
), ne pas se décourager, revenir en arrière sur ce que tu as fait et tester au multimètre les "traces", que ce ne soit pas coupé ( faire le test de continuité ) et si gros pb à la fin prendre le "service manual" et verifier point par point. Je répète : VERIFIER POINT PAR POINT CHAQUE SOUDURE que tu auras fait Ne rien négliger. Rien n'est insurmontable, puisque c'est toi qui aura monté les composants sur le circuit, donc deja tu en sauras bcp plus sur ce que tu as fait ! Comme les composants sont neufs, tu sauras deja que la faute vient d'une soudure ou trace coupée, ( et pas d'un composant..neuf.. qui est censé être fonctionnel à 100% , ce qui élimine le gros du pb ) et tu auras le schéma du circuit imprimé dans ta tête à force de regarder le service manual, mais tout dépend du temps qu'on y passe...c'est comme tout point astuce du jour :
pour surmonter en amont les défauts ou bug, et éviter de se prendre la tête à la fin ( sinon attention carnage )
je vérifiais au multimètre CHAQUE SOUDURE que je faisais, et ensuite je soudais un autre composant.
Si tu crois que ça te fera perdre du temps, alors soudes à tour de bras, enchaines à la suite les composants.
Par contre, j'te l'dis tout d'suite : il ne faudra pas venir pleurer à la fin, lorsque que tu allumeras ta machine et que rien ne fonctionnera
là on est sur, quand même, un gros projet à plus de 1000 soudures, la moindre erreur peut se payer très cher : le prix de ne pas voir cette magnifique machine fonctionner
Par exemple, dès que je soudais une resistance ( ou autre composant), je vérifiais que ma patte du composant ( et non le point du circuit) avait la connection ( que ça biiiip au multimètre ) avec la patte de l'autre composant ou bien le point du circuit correspondant lorsqu'il n'y a pas de composant ( soit tu regardes le circuit à la loupe et tu pourras voir le cheminement des traces ou bien verifier avec l'aide du schéma du circuit sur le service manual), comme ça je savais que je n'aurai pas d'ennui.
nb : oui lorsqu'il y a un composant soudé, il faut vérifier à partir de la patte du composant et non à partir du point du circuit car si la patte n'est pas bien soudée, tu ne verras pas le bug
Ma faute avait été d'avoir abandonné cette méthode à un moment, pour aller plus vite, et finalement j'avais perdu 2 semaines de ma vie à résoudre mon bug de Low Conga, tout ça à cause d'une mauvaise soudure qui était masquée par du flux ( résidu opaque de l'étain fondu), que je n'avais pas vérifié au multimètre ( car trop sûr de moi ) et pas nettoyé à la brosse à dent donc indécelable à la loupe
..heureusement que j'étais obstiné à trouver ce bug et comme je ne suis pas du genre patient, je m'étais porté sur une méthode empirique qui consistait à isoler le bug ( bug du Low Conga = bug dans le circuit de la section Low Tom ). Donc deja, dans un premier temps, j'avais eu de la chance d'avoir raison ( parce qu'à priori je ne savais pas) et le pire dans tout ça c'est que j'avais quasi tout vérifié, j'étais desespéré, je suis quand même allé au bout de vérification de chaque soudure ( c'était fastidieux alors que la section n'était pas "énorme" ) et c'était le dernier point qui était coupable !! comme quoi... ça m'a bien servi de leçon !Donc, mon cher Pablow, pour résumer, le probleme technique ou de "technicité" n'est pas le principal obstacle. Le plus gros obstacle sera le temps et l’énergie que tu seras prêt à consacrer, et être méthodique, rigoureux et soigné.
n'écoute que ta foi, ton bon sens, et si tu le sens fais le.
j'espère que ça t'aidera dans ta décision;
tu pourras tjs demander de l'aide, même si sur ce topic on a bien creusé
alors je reviens quand même de temps en temps sur le forum, et j'ai vu que d'autres sont aussi là pour aider
n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil
[ Dernière édition du message le 08/06/2023 à 15:51:50 ]
Harry steed
136
Posteur·euse AFfiné·e
Membre depuis 20 ans
Citation de soundvoyager :
Citation de Pablow75 :Bonjour, je suis à deux doigt de passer le cape et de commander un Kit 808 et 909, ma question, je suis un total novice dans le domaine du montage électronique, est ce que le projet vous paraît trop fastidieux même remplie de patience et d’enthousiasme?
Pablow
Salut Pablow, ainsi qu'à tous les autres qui m'envoient des messages pour me demander si c'est chaud ou pas, voici ma réponse :
alors j'étais quasi un novice également, je trafiquais qqes matos comme monter des modulaires en kit, je suivais des tutos, je n'inventais rien... ça restait assez facile, et surtout super pour commencer à se faire la main !
mais avant d'attaquer ce projet de re-808 que je trouvais balèze j'ai passé qqes mois à m'entrainer à souder et dessouder des composants sur des vieilles cartes, ( apprendre à dessouder est vital ) j'ai regardédes milliers d'heurespas mal de tutos de soudure youtube, de réparation/maintenance de 808, je me suis renseigné sur pas mal de composants, j'ai investi jusqu'à 300 euros environ dans l'équipement ( remplacer mon pauvre fer à souder contre un poste à souder à 90 €, acheter un multimètre de qualité, du flux, de l'étain, de l'alcool iso, un testeur de condensateurs etc.. )
aussi, ma motivation d'avoir une re-808 était si grande que j'ai pris du temps pour me documenter et m'exercer. En plus, j'avais eu de la chance d'avoir de l'aide sur ce forum avec Dj Zephyrin et Diplodocus303 ; sans eux je n'aurai surement pas mené à bien ce projet. Du coup, toute l'aide dont j'ai pu bénéficier a été consignée sur ce thread, donc vous avez tous les éléments ! Je conseille d'aller également telecharger toutes les photos sur le facebook de RE-808, il y aura tjs un coin du circuit qui a été photographié avec tel ou tel pb résolu, ou telle ou telle connection pour les branchements etc...
Un big up au passage à Diplodocus303 pour ses videos sur youtube ( sous un autre pseudo chelou )
Je reviens au sujet,
Ce qui est sûr, en plus de commencer à maitriser son matos ( pas besoin non plus d'être super pro mais il faut être soigné et rigoureux) ,
rubrique "j'annonce tout de suite la couleur" : c'est que ça va au delà de l'enthousiasme et de la patience, ça va te prendre pas mal de temps et d'énergie.
de mon coté, j'y avais consacré 2 mois à raison de 4 h / jour du jour de la reception du kit jusqu'au lancement de ma première pattern. Le lundi, le mardi, le mercredi, le jeudi, le vendredi, le samedi, le dimanche. Et ainsi de suite...Une re-808, ça se mérite ! Bon après, si tu veux que ça traine sur 6 mois, on s'en fout, tu fais comme tu veux
Sachant qu'une autre galère sera de s'organiser en amont, afin de commander les composants chez divers fournisseurs en essayant de payer le minimum de frais de port, tout en prenant en compte les ruptures de stocks et les délais d'envoi.
Si tu es sûr d'y consacrer du temps et de l'argent, vas y, fonces, n'hésites pas, et tu vas apprendre plein de choses, ce qui est cool.
Pour les réparations, ou bug, ça peut arriver, et je vais même te dire que ça va forcément arriver
( ça arrive à tout le monde en fait
il ne faut pas flipper pour autant, le point positif c'est que ça va te faire apprendre plus vite et te mener à un autre level,
et pour résoudre il faudra se décarcasser les méninges ( ça fera reculer ton Alzheimer
point astuce du jour :
pour surmonter en amont les défauts ou bug, et éviter de se prendre la tête à la fin ( sinon attention carnage )
je vérifiais au multimètre CHAQUE SOUDURE que je faisais, et ensuite je soudais un autre composant.
Si tu crois que ça te fera perdre du temps, alors soudes à tour de bras, enchaines à la suite les composants.
Par contre, j'te l'dis tout d'suite : il ne faudra pas venir pleurer à la fin, lorsque que tu allumeras ta machine et que rien ne fonctionnera
là on est sur, quand même, un gros projet à plus de 1000 soudures, la moindre erreur peut se payer très cher : le prix de ne pas voir cette magnifique machine fonctionner
Par exemple, dès que je soudais une resistance ( ou autre composant), je vérifiais que ma patte du composant ( et non le point du circuit) avait la connection ( que ça biiiip au multimètre ) avec la patte de l'autre composant ou bien le point du circuit correspondant lorsqu'il n'y a pas de composant ( soit tu regardes le circuit à la loupe et tu pourras voir le cheminement des traces ou bien verifier avec l'aide du schéma du circuit sur le service manual), comme ça je savais que je n'aurai pas d'ennui.
nb : oui lorsqu'il y a un composant soudé, il faut vérifier à partir de la patte du composant et non à partir du point du circuit car si la patte n'est pas bien soudée, tu ne verras pas le bug
Ma faute avait été d'avoir abandonné cette méthode à un moment, pour aller plus vite, et finalement j'avais perdu 2 semaines de ma vie à résoudre mon bug de Low Conga, tout ça à cause d'une mauvaise soudure qui était masquée par du flux ( résidu opaque de l'étain fondu), que je n'avais pas vérifié au multimètre ( car trop sûr de moi ) et pas nettoyé à la brosse à dent donc indécelable à la loupe
Donc, mon cher Pablow, pour résumer, le probleme technique ou de "technicité" n'est pas le principal obstacle. Le plus gros obstacle sera le temps et l’énergie que tu seras prêt à consacrer, et être méthodique, rigoureux et soigné.
n'écoute que ta foi, ton bon sens, et si tu le sens fais le.
j'espère que ça t'aidera dans ta décision;
tu pourras tjs demander de l'aide, même si sur ce topic on a bien creusé
alors je reviens quand même de temps en temps sur le forum, et j'ai vu que d'autres sont aussi là pour aider
Motivation booster au M.A.X !!!
Harry
- < Liste des sujets
- Charte
