> Mince. Effectivement ça demande beaucoup de temps. Je croise les doigts pour que tu y arrives
je pense qu'on est bon coté GND / la masse du circuit / le neutre du 220V c'est cool je vais pouvoir bien avancer.
Ensuite il me restera le switch KDC-A04-2 à relier ( le 220v directement au switch, et ensuite du switch au bornier ? quel cable souder à droite, à gauche, en bas, et à droite ? cela dit je n'ai pas encore bien regardé comment faire.. )
et enfin, pour les mises à jour, le cable midi du pixie à installer je pense que je vais le fixer avec du scotch ou à la colle et le faire passer par le cache pile pour éviter de devoir tout démonter à chaque fois.. à voir car je ne me suis pas encore penché sur le pb
Avec une entretoise mâle femelle comme à gauche on gagne 5mm par rapport à celle de droite il faut alors mettre des écrous pour fixer le PCB
1 > bien entendu je n'enleverai pas le pcb vierge du dessous qui protège du 220v. Je n'ai pas encore envie de mourrir. Il faut que je monte une RE-303 avant
2 > en hauteur j'ai 459mm, en enlevant la dernière entretoise, j'ai grapillé au max. Si je laisse l'entretoise je n'arrive à loger le pcb transfo nulle part. Tout va se jouer au millimètre près.
Alors, sur ta photo de ton post précédent, combien mesure ta dernière entretoise ? si c'est du 16 mm tu devrais être à 540 mm de hauteur, et non 500, soit trop pour le case ( cf photos ci dessous )
entretoise de 16 mm :

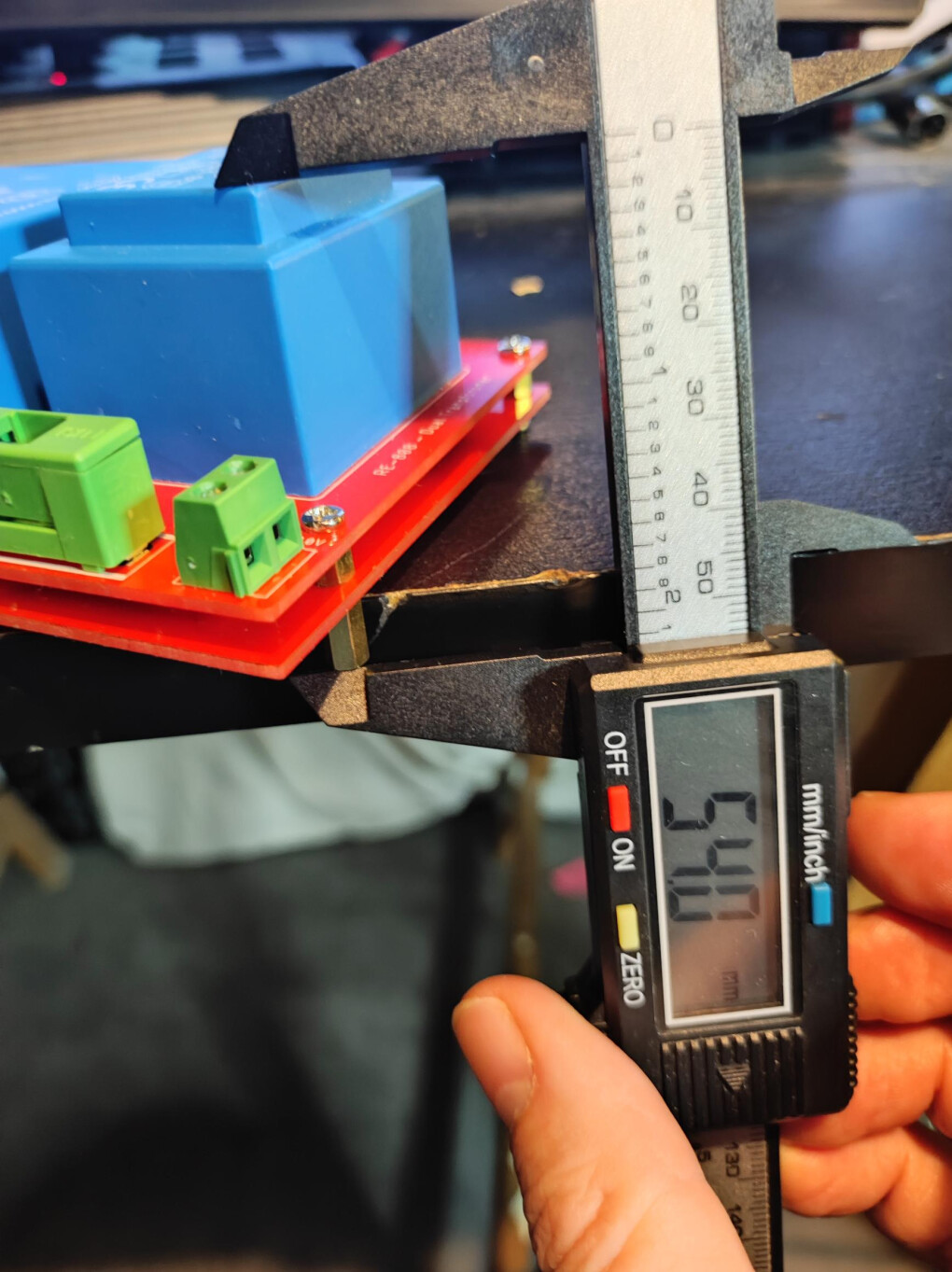

en mesurant du haut du petit transfo jusqu'au pied de la dernière entretoise, en ne prenant pas en compte le filage qui sera dans le case une fois vissé :
pour en revenir au case

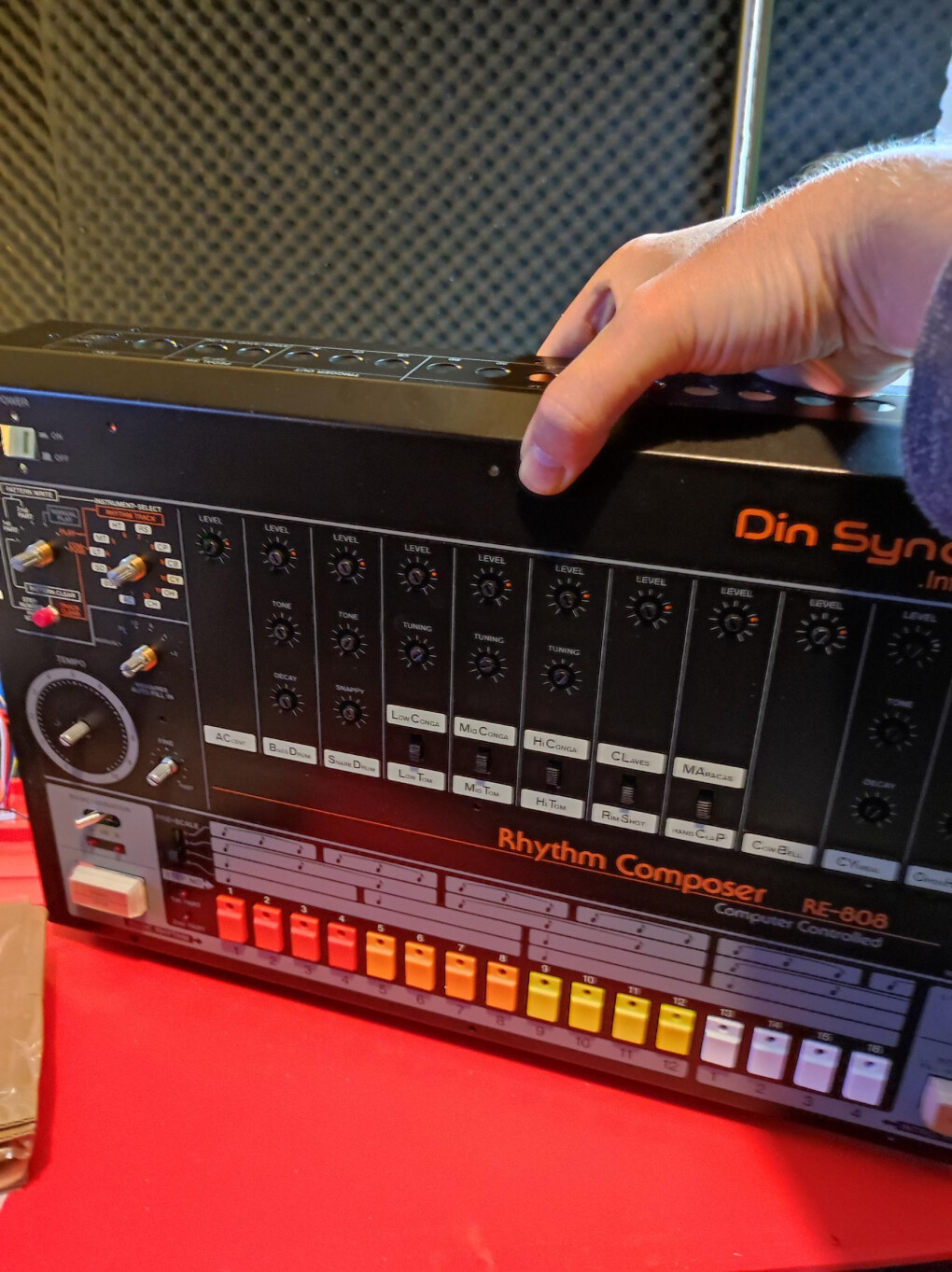

voici les photos :
de toute façon, même avec l'alim' à 459 mm de hauteur, quand on met en dessous du shield, le case ne tient pas / cf difference de hauteur.

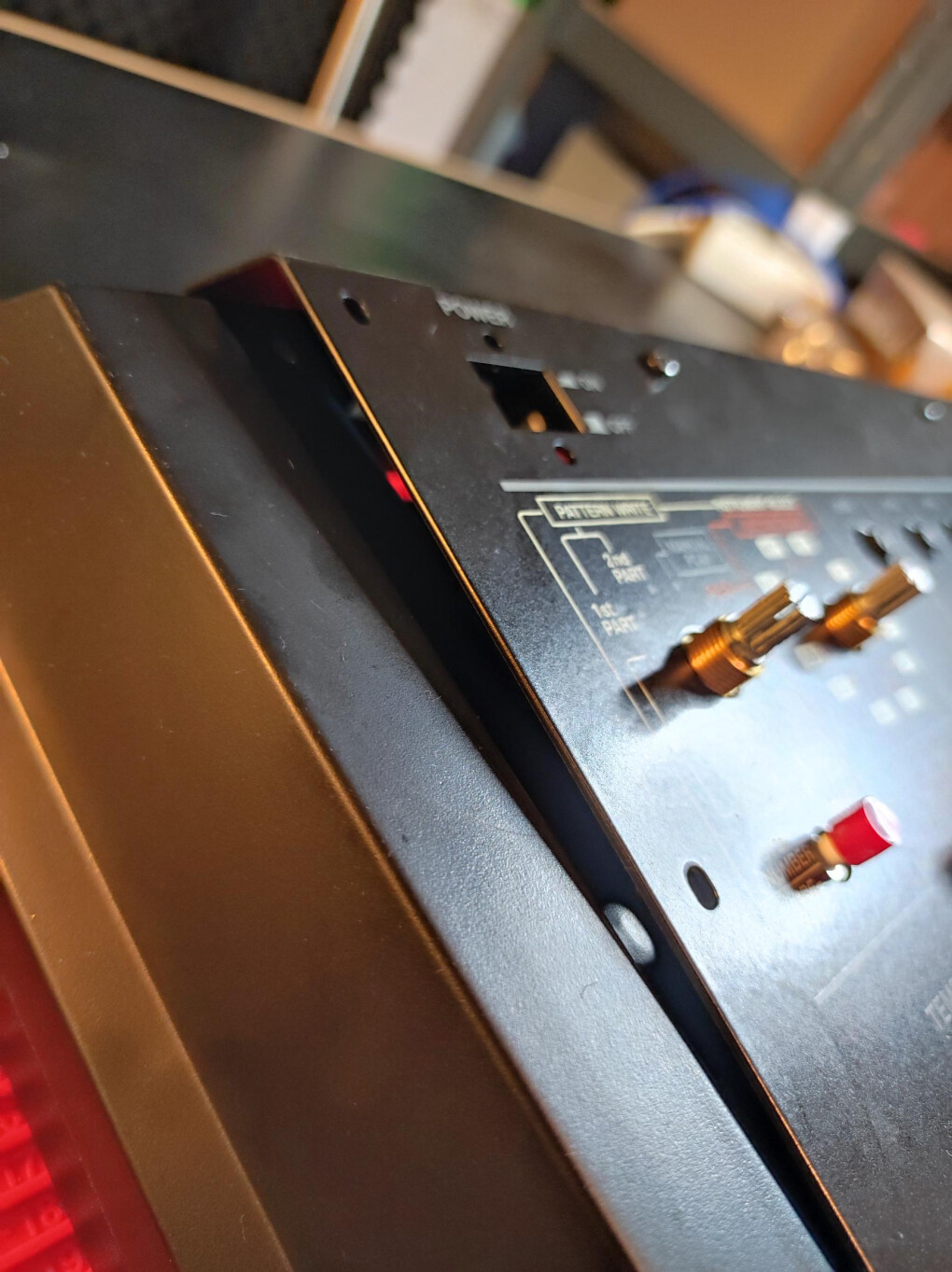

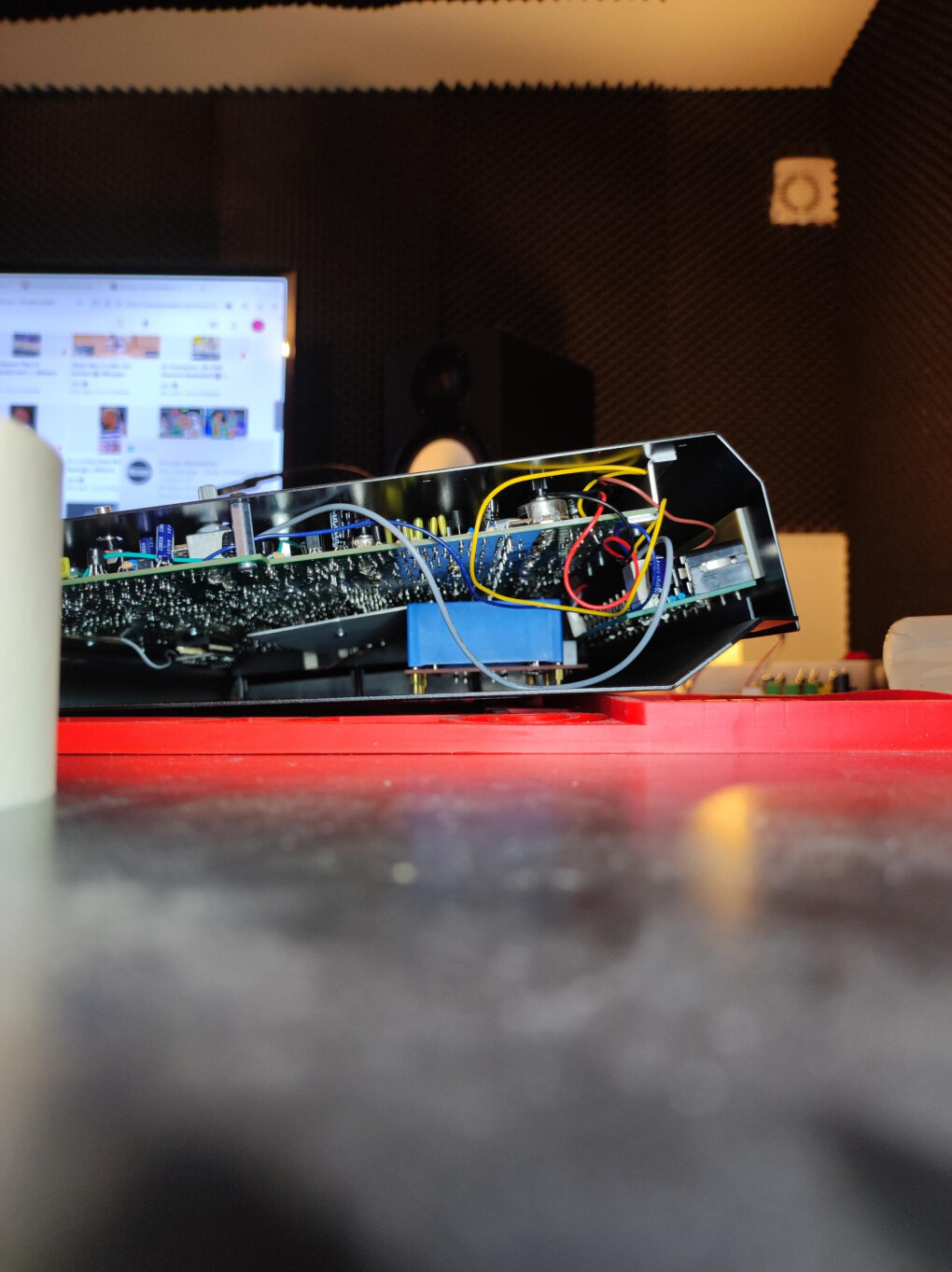

vue à l'interieur : je ne peux pas aller plus sur la droite ( pourtant on pourrait croire mais je suis à fond sur la droite, avant que le porte fusible - en vert, qu'on ne voit pas qui est derrière le condo noir - ne tape dans le pcb du jack. Le bas du pcb du jack est plus bas que le haut du porte fusible ! )
ensuite, je déplace le pcb vers là où ça loge, de justesse, au niveau du cache pile, et sans les entretoises du bas, et pareil que précédemment, je ne peux pas aller plus sur la droite ( là le porte fusible en vert qu'on ne voit pas, derrière le condo noir doit être à 5 mm du pcb du jack ) et ni aller vers la gauche, ça toucherait le circuit :

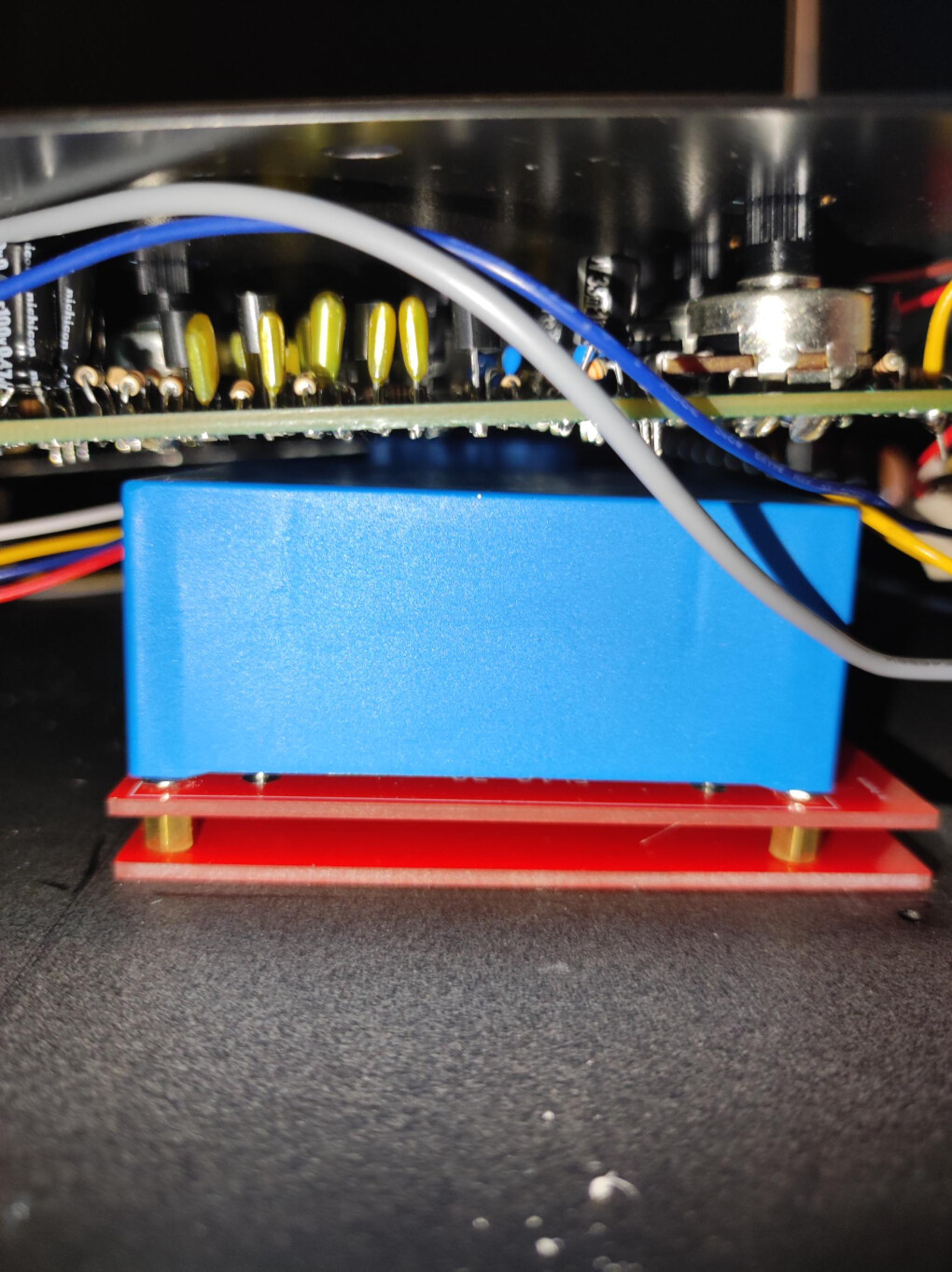

vue de haut, où le pcb loge de justesse. Par miracle, car c'est le seul endroit où ça loge
:

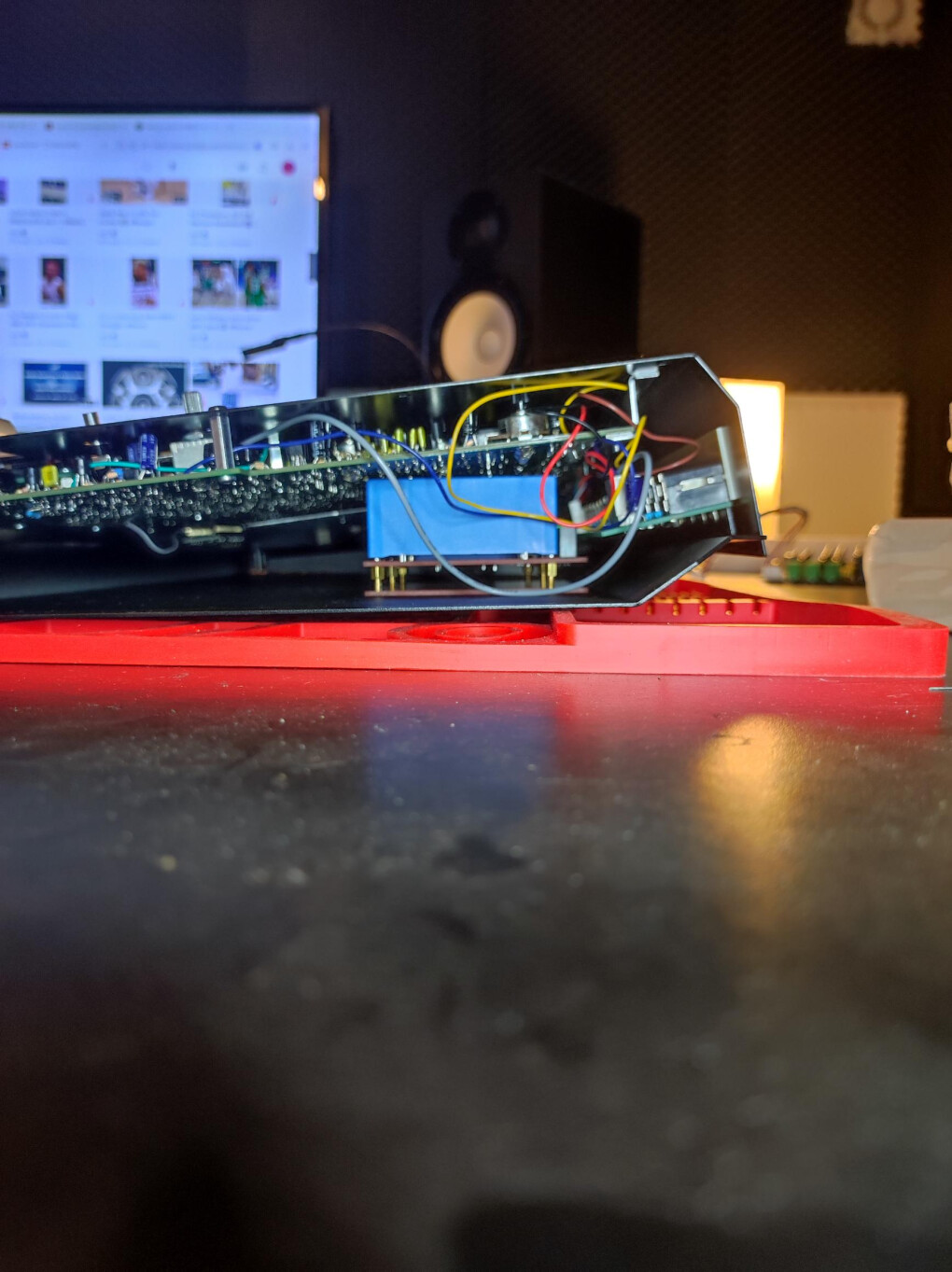

et vue de haut sans l'alim'

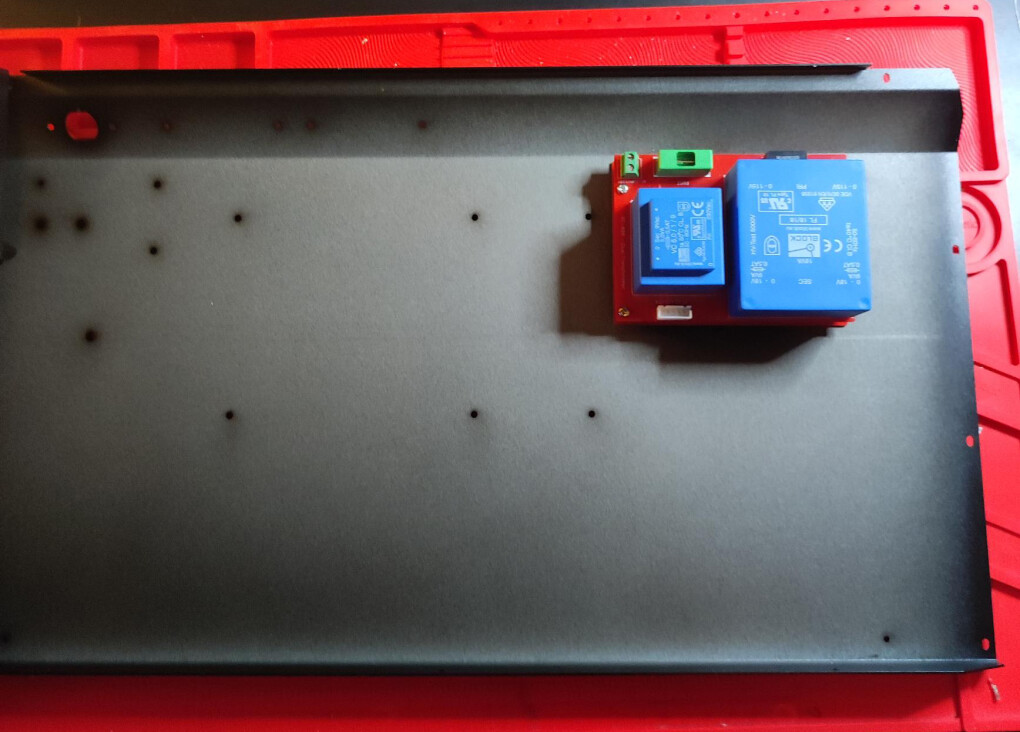

je vais donc faire des trous vers le cache pile pour loger le pcb transfo et je vais refaire /allonger mon cablage qui va du pcb rouge des transfos au bleu.
si jamais tu as des remarques avant que je perce n'hésites pas Dj Zephyrin, j'ai peut-être loupé qqchose..
sinon ça va le faire, pas de soucis
mais vraiment de justesse ! il n'y a qu'1 seul endroit où ça passe, c'est dingue mais ça passe ça doit se jouer à 5mm que ce soit en haut / en bas / à gauche / à droite !
PS : il va peut-être falloir que tu fasses un peu de S.A.V. à ceux qui t'ont acheté les pcb
j'attends ton retour ( savoir si tu as d'autres remarques ou idées avant que je passe au perçage ) et je te donnerai les côtes que tu pourras transmettre
et question : est ce que ça chauffe beaucoup un transfo ? je n'ai jamais fait attention à ça, vu qu'il touche quasi le circuit j'espère que ça ne chauffe pas ..
Il y a pas moyen de mettre une prise femelle 3 broche sur ce boîtier?
j'en ai aussi appris pas mal avec diplodocus303 et de djzephyrin sur le forum Audiofanzine comme cette histoire de Psu de RE-808 hors de prix ; merci à vous soundvoyager
186
Professionnel·le de l’audio
Membre depuis 14 ans

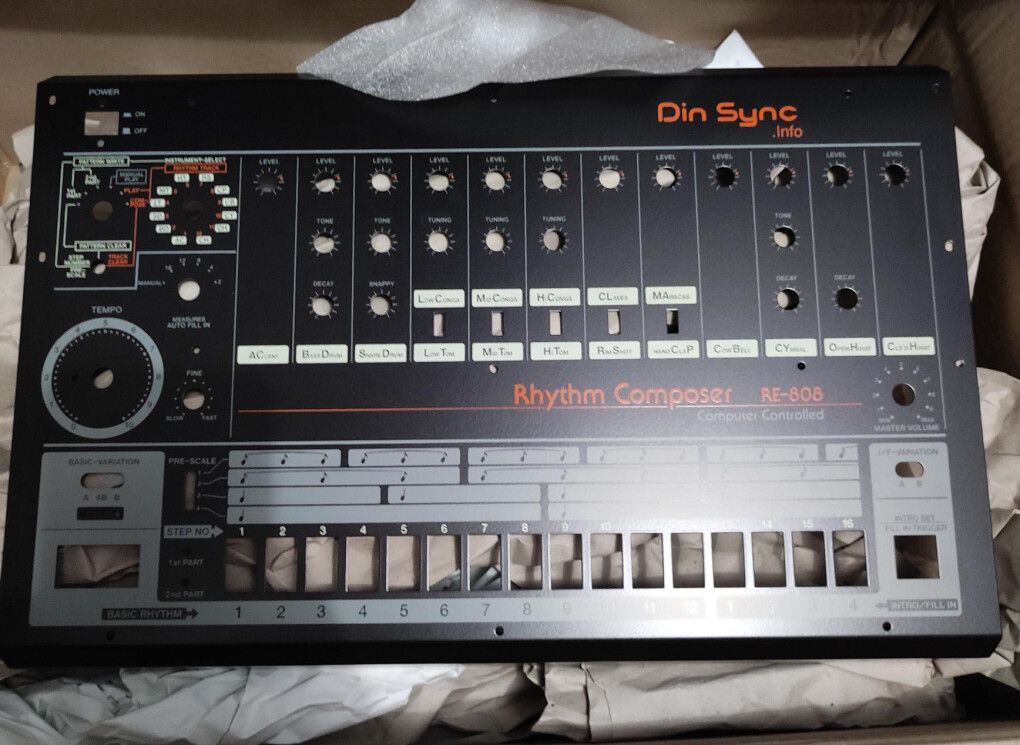

le case est arrivé à bon port
n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil
[ Dernière édition du message le 13/10/2022 à 13:20:45 ]
soundvoyager
186
Professionnel·le de l’audio
Membre depuis 14 ans
Après reception et verification de toutes les pièces, tout ok, colis soigné et bien protégé, bravo à la société Kumptronics qui a réalisé un excellent travail.
Bon, maintenant, attardons nous sur notre case RE-808 : étant donné que je n'ai pas opté pour l'alimentation fournie par Din Sync, il va falloir customiser le case; en effet, le gabarit de notre alim' ne correspond pas aux trous percés du case, il va donc falloir s'adapter...on verra ça plus tard....tout d'abord commençons par le commencement : l'arrivée de l'alim'
Pour info, je n'ai pas choisi L'alim' proposée par Din Sync en 12v, celle ci avait été changé en alim' 220v grâce à Dj Zephyrin. Pourquoi ?
- éviter / ne pas risquer d'avoir une deconnection intempestive car l'alim' 12v ça ne tient pas ou alors mal.
- on voulait une réplique ( comme le proclamait Din Sync ) et ici, avec l'aide de Dj Zephyrin qui a reproduit le circuit identique à la TR-808, et bien nous avons installé une réplique de A à Z... alors que l'alim' proposée par Din Sync n'est pas une réplique, c'est une adaptation moderne ( avec des smd, donc dur à changer si pb ), et plus couteuse que l'originale.
On voit bien sur la tr-808 ( ce que j'ai cerclé en rouge )
1 : un joint pour protéger le cablage 220v à l'entrée du case
2 : un clip serre-cable qui comprime le cable pour eviter de se faire arracher.
malheureusement ces pièces ne sont pas fournies dans le Kit du case RE-808, ce que vous voyez à l'entrée de l'alim' n'est ni plus ni moins que le connecteur 12v qui est un seul bloc :
voici donc ma première "difficulté" : trouver les pièces

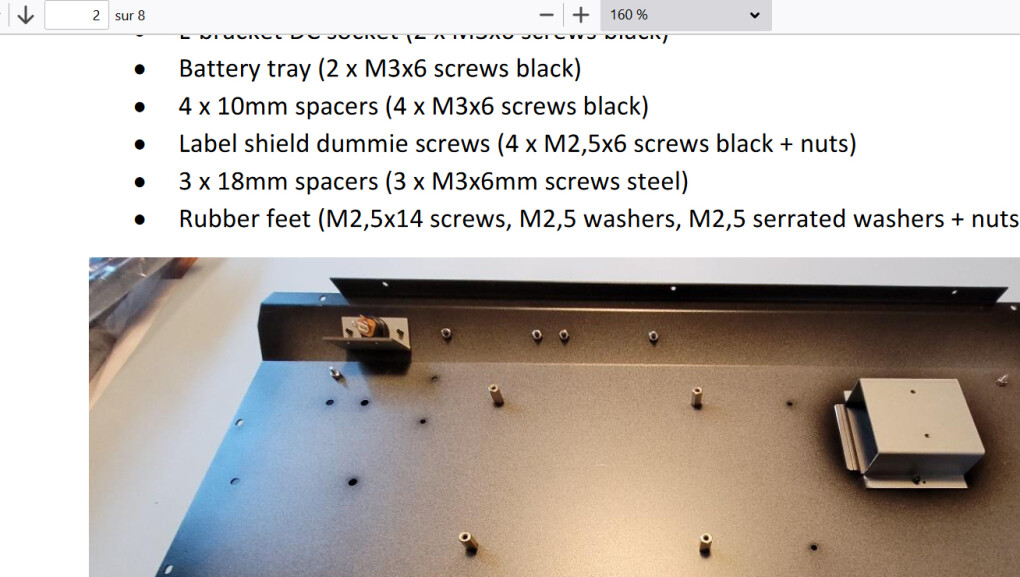

ce qu'il y a de positif, c'est que les trous des pièces du kit du case de la RE qui se trouvent d'origine sur la TR sont deja percés, ça va me sauver un peu la mise
je vais bosser sur ça : trouver et commander les pièces
à bientôt
Bon, maintenant, attardons nous sur notre case RE-808 : étant donné que je n'ai pas opté pour l'alimentation fournie par Din Sync, il va falloir customiser le case; en effet, le gabarit de notre alim' ne correspond pas aux trous percés du case, il va donc falloir s'adapter...on verra ça plus tard....tout d'abord commençons par le commencement : l'arrivée de l'alim'
Pour info, je n'ai pas choisi L'alim' proposée par Din Sync en 12v, celle ci avait été changé en alim' 220v grâce à Dj Zephyrin. Pourquoi ?
- éviter / ne pas risquer d'avoir une deconnection intempestive car l'alim' 12v ça ne tient pas ou alors mal.
- on voulait une réplique ( comme le proclamait Din Sync ) et ici, avec l'aide de Dj Zephyrin qui a reproduit le circuit identique à la TR-808, et bien nous avons installé une réplique de A à Z... alors que l'alim' proposée par Din Sync n'est pas une réplique, c'est une adaptation moderne ( avec des smd, donc dur à changer si pb ), et plus couteuse que l'originale.
On voit bien sur la tr-808 ( ce que j'ai cerclé en rouge )
1 : un joint pour protéger le cablage 220v à l'entrée du case
2 : un clip serre-cable qui comprime le cable pour eviter de se faire arracher.
malheureusement ces pièces ne sont pas fournies dans le Kit du case RE-808, ce que vous voyez à l'entrée de l'alim' n'est ni plus ni moins que le connecteur 12v qui est un seul bloc :
voici donc ma première "difficulté" : trouver les pièces
ce qu'il y a de positif, c'est que les trous des pièces du kit du case de la RE qui se trouvent d'origine sur la TR sont deja percés, ça va me sauver un peu la mise
je vais bosser sur ça : trouver et commander les pièces
à bientôt
n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil
[ Dernière édition du message le 13/10/2022 à 17:45:21 ]
soundvoyager
186
Professionnel·le de l’audio
Membre depuis 14 ans
j'ai pu avancer, sans commander de pièces, j'ai dû les ajuster moi-même
- j'avais des manchons en plastique dans une caisse à outils, franchement je ne sais pas d'où ils sortent, mais ça fait toujours plaisir d'avoir trouvé ça
Comme le diamètre du manchon était un poil plus large que le trou central de la pièce du kit de la case du RE-808 ( je ne voulais pas agrandir le trou central car c'était près du bord, j'avais peur de casser la pièce), j'ai du poncer le manchon à même le sol de mon garage qui est en ciment, avec l'aide de ma visseuse; ça rentre nickel maintenant
- et puis, comme je n'avais pas de clip serre-cable pour le 220v, j'ai pensé au Serflex. Pour les faire passer j'ai dû agrandir les trous du bas car sinon ça ne passait pas
et petit coup de lime
et voilà le resultat final :
le Serflex marche bien, je viens de serrer à fond, après c'est moins sûr que d'avoir le système du clip serre-cable, en attendant ça dépanne mais je vais changer et installer un clip serre-cable ...
à bientôt
- j'avais des manchons en plastique dans une caisse à outils, franchement je ne sais pas d'où ils sortent, mais ça fait toujours plaisir d'avoir trouvé ça
Comme le diamètre du manchon était un poil plus large que le trou central de la pièce du kit de la case du RE-808 ( je ne voulais pas agrandir le trou central car c'était près du bord, j'avais peur de casser la pièce), j'ai du poncer le manchon à même le sol de mon garage qui est en ciment, avec l'aide de ma visseuse; ça rentre nickel maintenant
- et puis, comme je n'avais pas de clip serre-cable pour le 220v, j'ai pensé au Serflex. Pour les faire passer j'ai dû agrandir les trous du bas car sinon ça ne passait pas
et petit coup de lime
et voilà le resultat final :
le Serflex marche bien, je viens de serrer à fond, après c'est moins sûr que d'avoir le système du clip serre-cable, en attendant ça dépanne mais je vais changer et installer un clip serre-cable ...
à bientôt
n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil
[ Dernière édition du message le 13/10/2022 à 17:33:04 ]
djzephyrin
8060
Je poste, donc je suis
Membre depuis 21 ans
soundvoyager
186
Professionnel·le de l’audio
Membre depuis 14 ans
Citation de djzephyrin :
C’est pas une pièce en caoutchouc sur l’original?
Je vais sans doute faire une impression 3D
> oui c'est sans doute une pièce en caoutchouc, je ne pourrai pas te dire, car je n'ai pas l'original. La mienne est semi rigide et ça rentre nickel
Mais ma re-808 ne fonctionne pas pour l’instant. J’ai pas eu le temps de regarder pourquoi….
> Mince. Effectivement ça demande beaucoup de temps. Je croise les doigts pour que tu y arrives
n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil
soundvoyager
186
Professionnel·le de l’audio
Membre depuis 14 ans
Dj Zephyrin peux tu me confirmer au niveau du ground 220 v si je suis bon ? Je ne sais pas si tu as deja étudié le sujet..

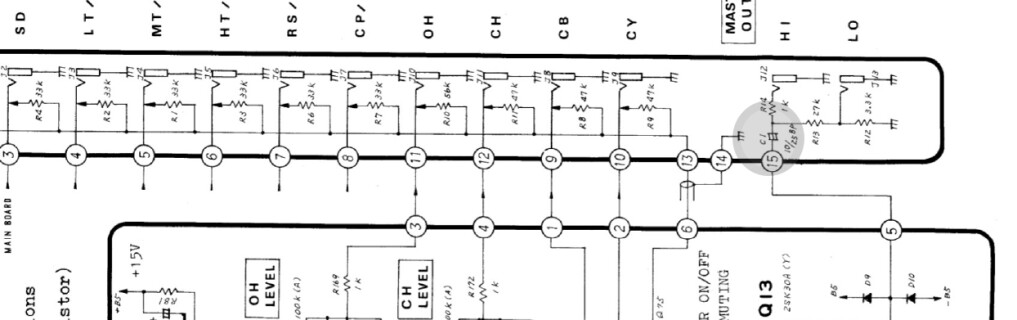

( cf parcours fléché en jaune....ça va jusqu'au point 5 ...il ne manque rien ? je n'arrive pas à voir sur les schémas de tr808 )
( cf parcours fléché en jaune....ça va jusqu'au point 5 ...il ne manque rien ? je n'arrive pas à voir sur les schémas de tr808 )
n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil
[ Dernière édition du message le 13/10/2022 à 19:37:37 ]
djzephyrin
8060
Je poste, donc je suis
Membre depuis 21 ans
soundvoyager
186
Professionnel·le de l’audio
Membre depuis 14 ans
Citation de djzephyrin :
En fait je ne sais pas si la terre du courant domestique est relié à la masse du circuit. Et surtout si c'est relié au 2 masses (digital et analogique)
Ce qui est sur c'est qu'il faut la relié à la carcasse metalique ...
> oui la terre du courant domestique est reliée à la masse du circuit. Le Cgnd ( Case Ground ) est relié au Gnd ( je viens de vérifier au test de continuité )
Apparemment, sur certaines videos de youtube concernant des réparations/maintenance de tr-808, certains utilisateurs de la TR-808 avaient retiré le neutre du 220v pour ne pas risquer d'avoir le fameux buzz de 50 htz.
Pour les trous de ma PSU vu que j'avais pas le modèle sous les yeux , il y a en effet aucune chance que cela coincide ...
> tkt tu as deja fait un excellent taf, on en avait deja discuté il me semble et on savait qu'il fallait faire des nouveaux trous sur le case; ça ne sera pas gênant visuellement et c'est easy à faire. Pour moi le plus important est que les 2 psu logent à l'interieur du case, je n'ai pas encore vérifié
La pièce blanche qui sert le cable d'homage que tu n'es pas attendu car je suis sur que c'est facile à faire en 3D et à imprimer.
l'autre pièce noir je dois pouvoir aussi la faire car j'ai du filemaent flexible utilisé pour faire des pneu de modèle réduit par exemple. Par contre je ne l'ai jamais essayé.
> d'accord, super pour toi. C'est la meilleure solution de tout faire avec l'imprimante 3 D
Pour les PCB de la PSU , il y a sans doute moyen de faire des pieces qui se fixe au chassis via les trou existant et de fixer les PCB dessus sans devoir percer de nouveau trous !
> à vrai dire je n'ai pas encore bien réfléchi au truc, pour l'instant je ne vois pas comment. Si je fais des nouveaux trous, les anciens serviront à faire circuler l'air
je pense qu'on est bon coté GND / la masse du circuit / le neutre du 220V c'est cool je vais pouvoir bien avancer.
Ensuite il me restera le switch KDC-A04-2 à relier ( le 220v directement au switch, et ensuite du switch au bornier ? quel cable souder à droite, à gauche, en bas, et à droite ? cela dit je n'ai pas encore bien regardé comment faire.. )
et enfin, pour les mises à jour, le cable midi du pixie à installer je pense que je vais le fixer avec du scotch ou à la colle et le faire passer par le cache pile pour éviter de devoir tout démonter à chaque fois.. à voir car je ne me suis pas encore penché sur le pb
n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil
[ Dernière édition du message le 14/10/2022 à 10:19:34 ]
soundvoyager
186
Professionnel·le de l’audio
Membre depuis 14 ans
Aujourd'hui je me suis attelé au top case :
il faut d'abord que j'assemble le haut pour pouvoir vérifier qu'il y a bien de l'espace pour les 2 blocs alimentations qui sont en bas, pour ensuite placer et faire les trous dans le case du bas.
ça commence à prendre forme gentiment..
d'abord le rail du haut
ensuite le rail du bas

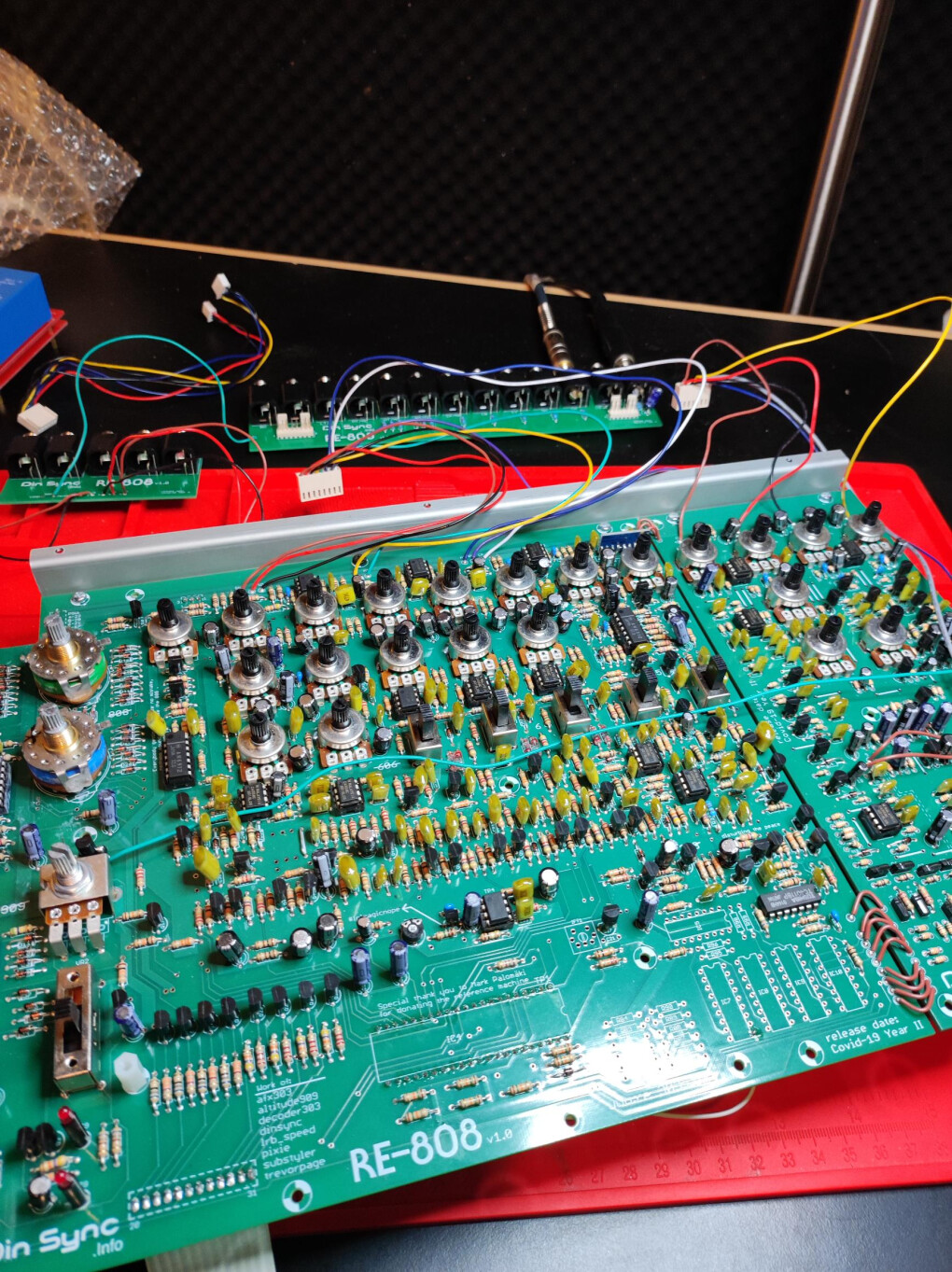

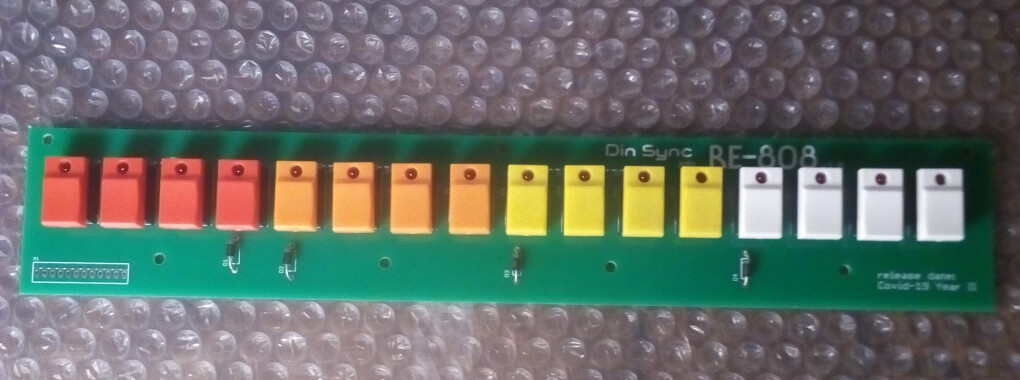

mis en place du switchboard et faire très attention quand on plie la nappe
le "shield" ou bouclier du dos du circuit

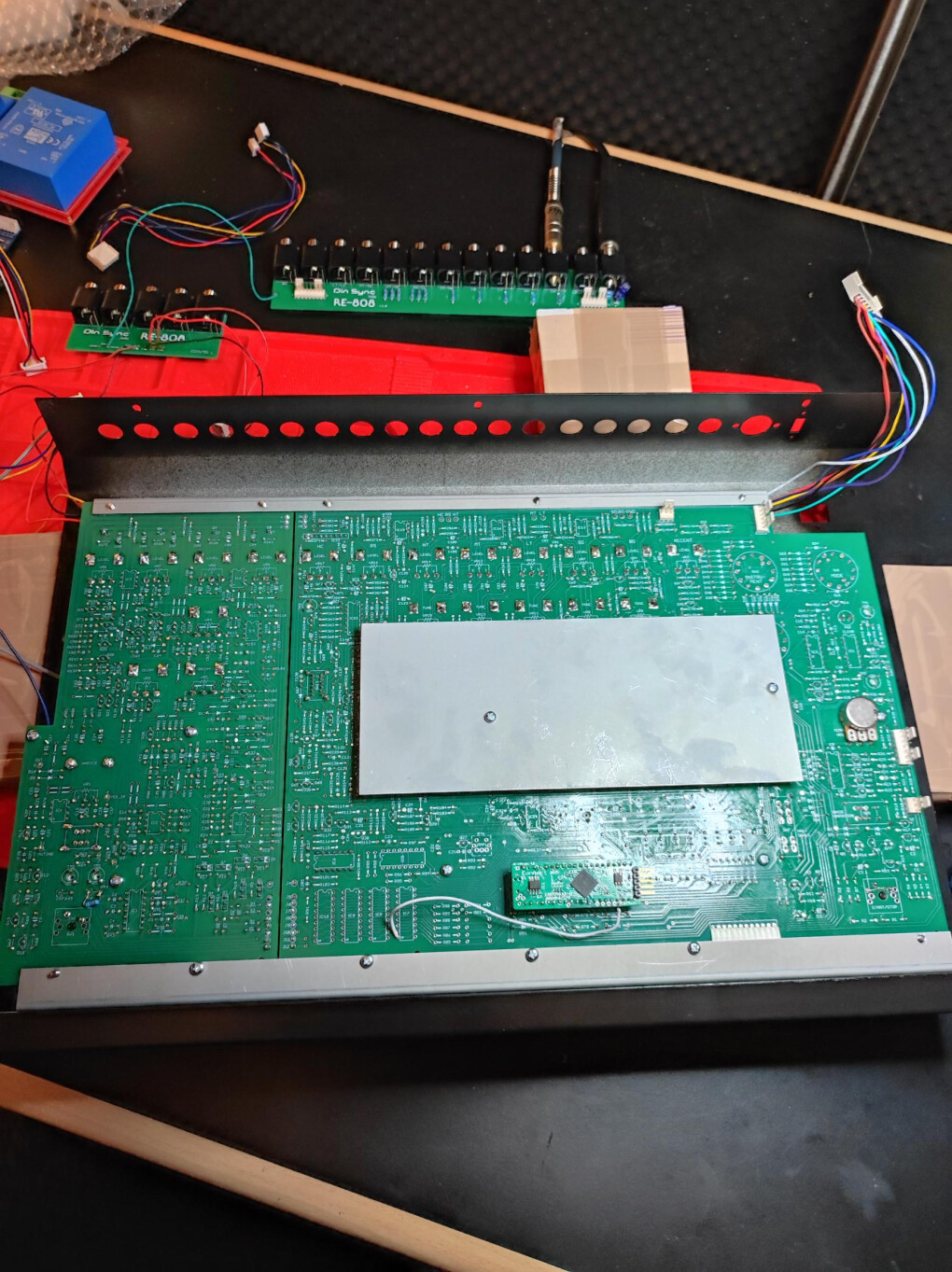

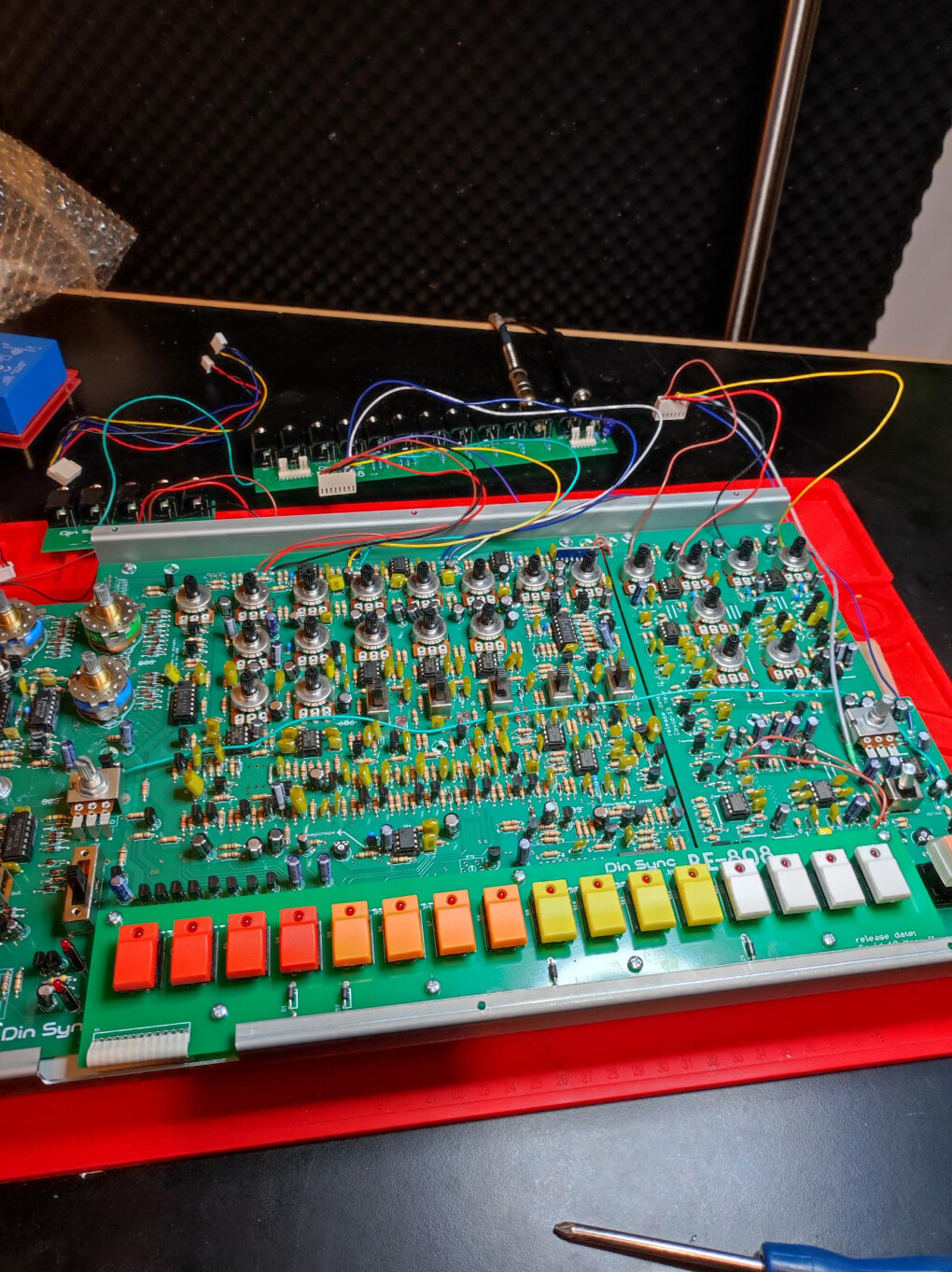

et verification que le case avec le circuit rentre bien... alors rien n'est encore fixé ..

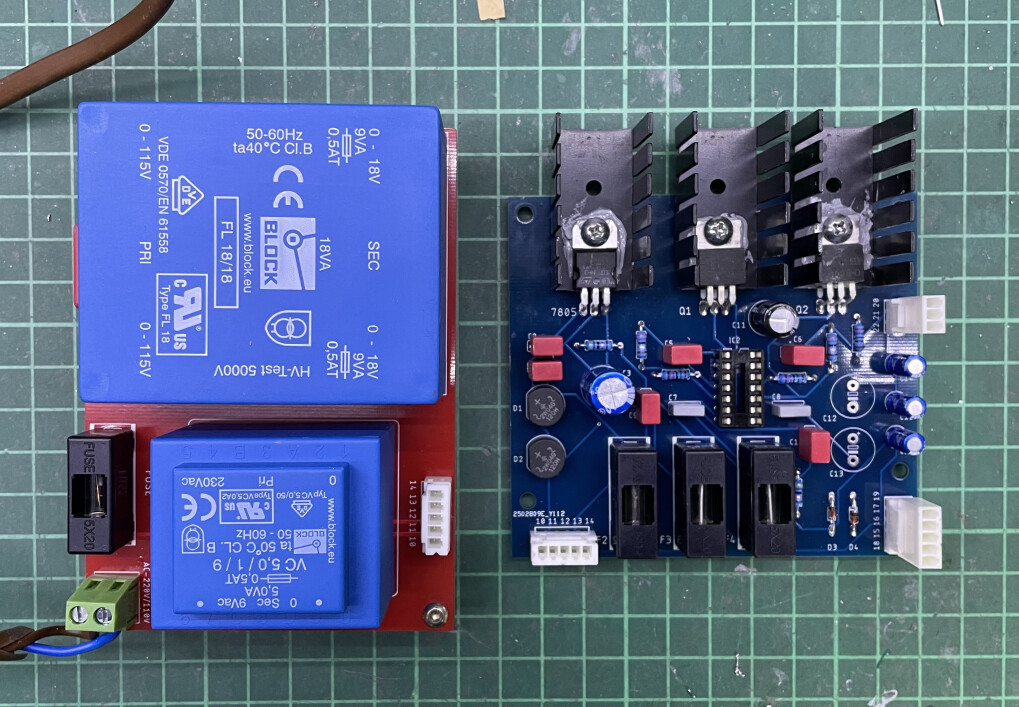

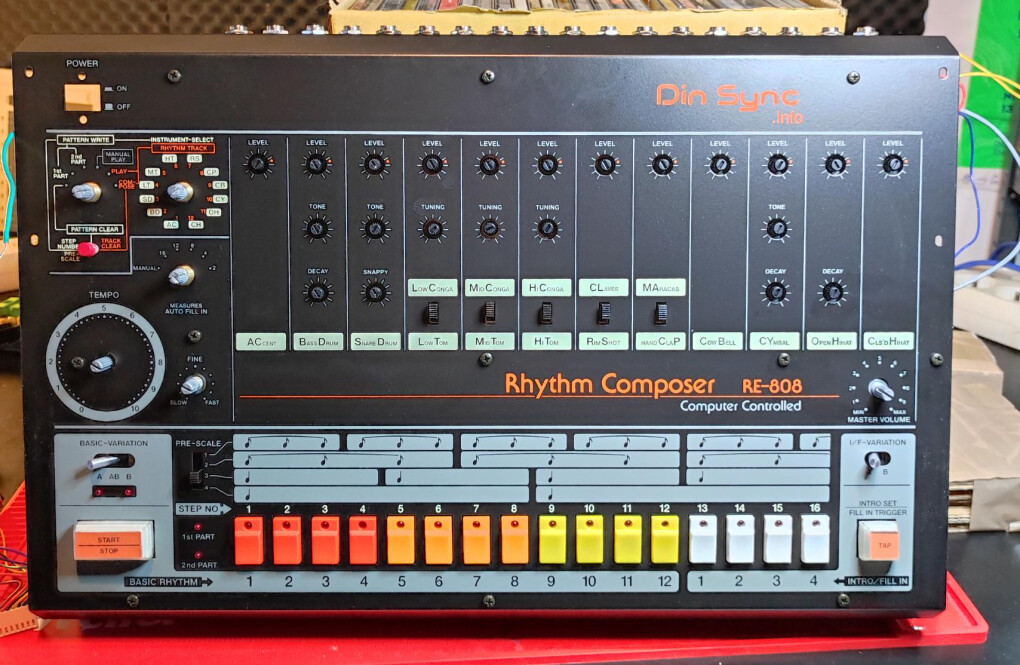

après avoir monté le top case, j'ai essayé de loger les psu ( du moins le plus gros ) en dessous, j'ai retiré les m3hex pour gagner de la hauteur, ça loge in extremis
mais pas à l'endroit que j'avais souhaité.
Il faudra faire une concession soit : placer le gros psu au niveau du cache-pile et rallonger les cablages ou bien supprimer le shield en metal qui a été vissé sous le circuit car c'est lui qui prend la place en hauteur
il faut d'abord que j'assemble le haut pour pouvoir vérifier qu'il y a bien de l'espace pour les 2 blocs alimentations qui sont en bas, pour ensuite placer et faire les trous dans le case du bas.
ça commence à prendre forme gentiment..
d'abord le rail du haut
ensuite le rail du bas
mis en place du switchboard et faire très attention quand on plie la nappe
le "shield" ou bouclier du dos du circuit
et verification que le case avec le circuit rentre bien... alors rien n'est encore fixé ..
après avoir monté le top case, j'ai essayé de loger les psu ( du moins le plus gros ) en dessous, j'ai retiré les m3hex pour gagner de la hauteur, ça loge in extremis
mais pas à l'endroit que j'avais souhaité. Il faudra faire une concession soit : placer le gros psu au niveau du cache-pile et rallonger les cablages ou bien supprimer le shield en metal qui a été vissé sous le circuit car c'est lui qui prend la place en hauteur
n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil
[ Dernière édition du message le 15/10/2022 à 04:21:47 ]
djzephyrin
8060
Je poste, donc je suis
Membre depuis 21 ans
djzephyrin
8060
Je poste, donc je suis
Membre depuis 21 ans
djzephyrin
8060
Je poste, donc je suis
Membre depuis 21 ans

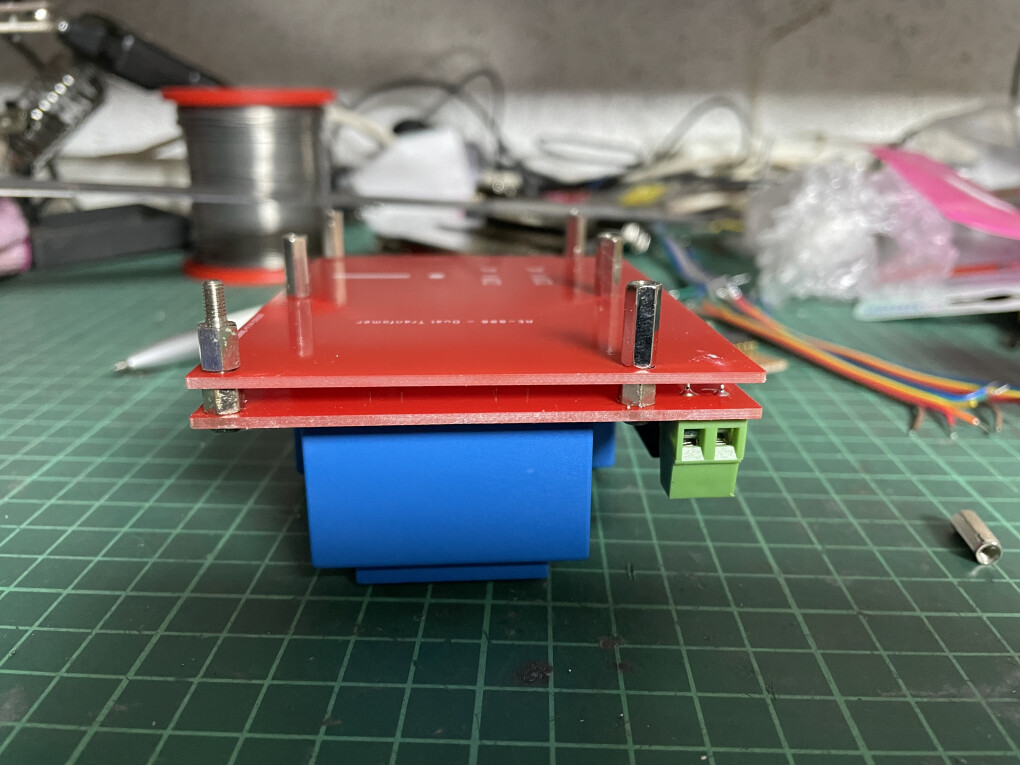

Avec une entretoise mâle femelle comme à gauche on gagne 5mm par rapport à celle de droite il faut alors mettre des écrous pour fixer le PCB
djzephyrin
8060
Je poste, donc je suis
Membre depuis 21 ans
soundvoyager
186
Professionnel·le de l’audio
Membre depuis 14 ans
Citation de djzephyrin :
Tu dois pas enlever le PCB qui protège le circuit sur le pcb des transfos!!!
Bizarre que sa passe pas en hauteur j’ai 5 cm . Tes entretoises sont trop haute ?
1 > bien entendu je n'enleverai pas le pcb vierge du dessous qui protège du 220v. Je n'ai pas encore envie de mourrir. Il faut que je monte une RE-303 avant
2 > en hauteur j'ai 459mm, en enlevant la dernière entretoise, j'ai grapillé au max. Si je laisse l'entretoise je n'arrive à loger le pcb transfo nulle part. Tout va se jouer au millimètre près.

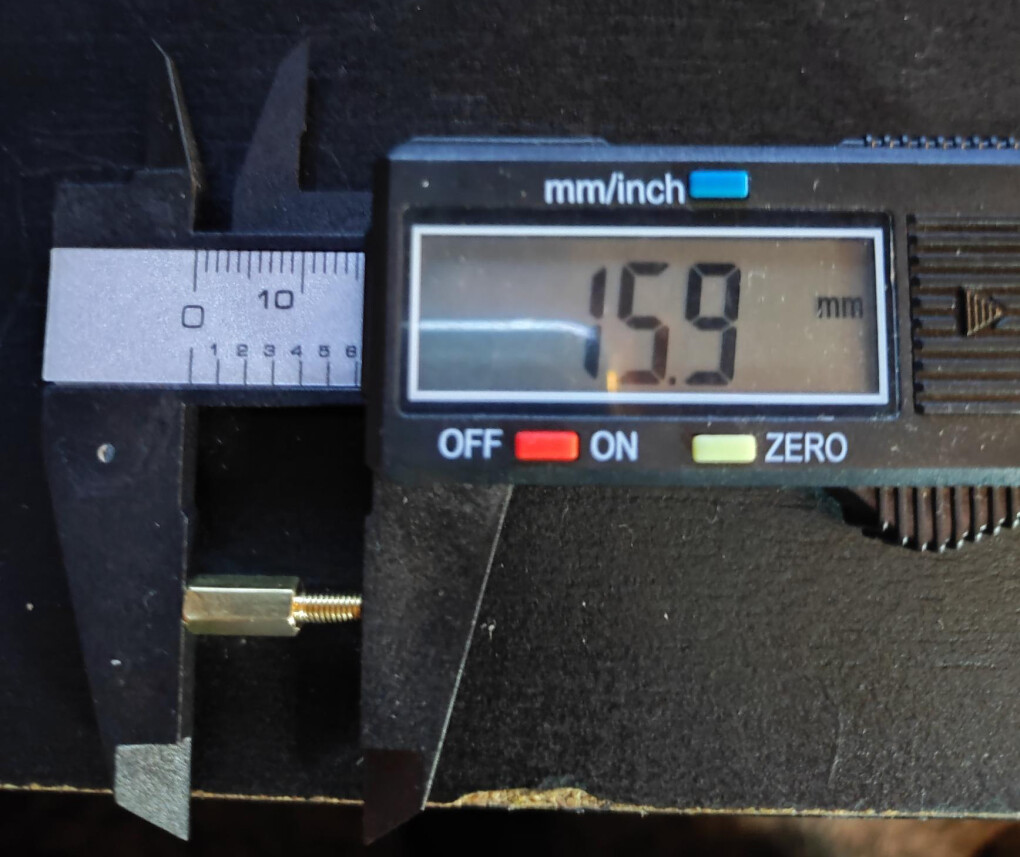

Alors, sur ta photo de ton post précédent, combien mesure ta dernière entretoise ? si c'est du 16 mm tu devrais être à 540 mm de hauteur, et non 500, soit trop pour le case ( cf photos ci dessous )
entretoise de 16 mm :
en mesurant du haut du petit transfo jusqu'au pied de la dernière entretoise, en ne prenant pas en compte le filage qui sera dans le case une fois vissé :
pour en revenir au case

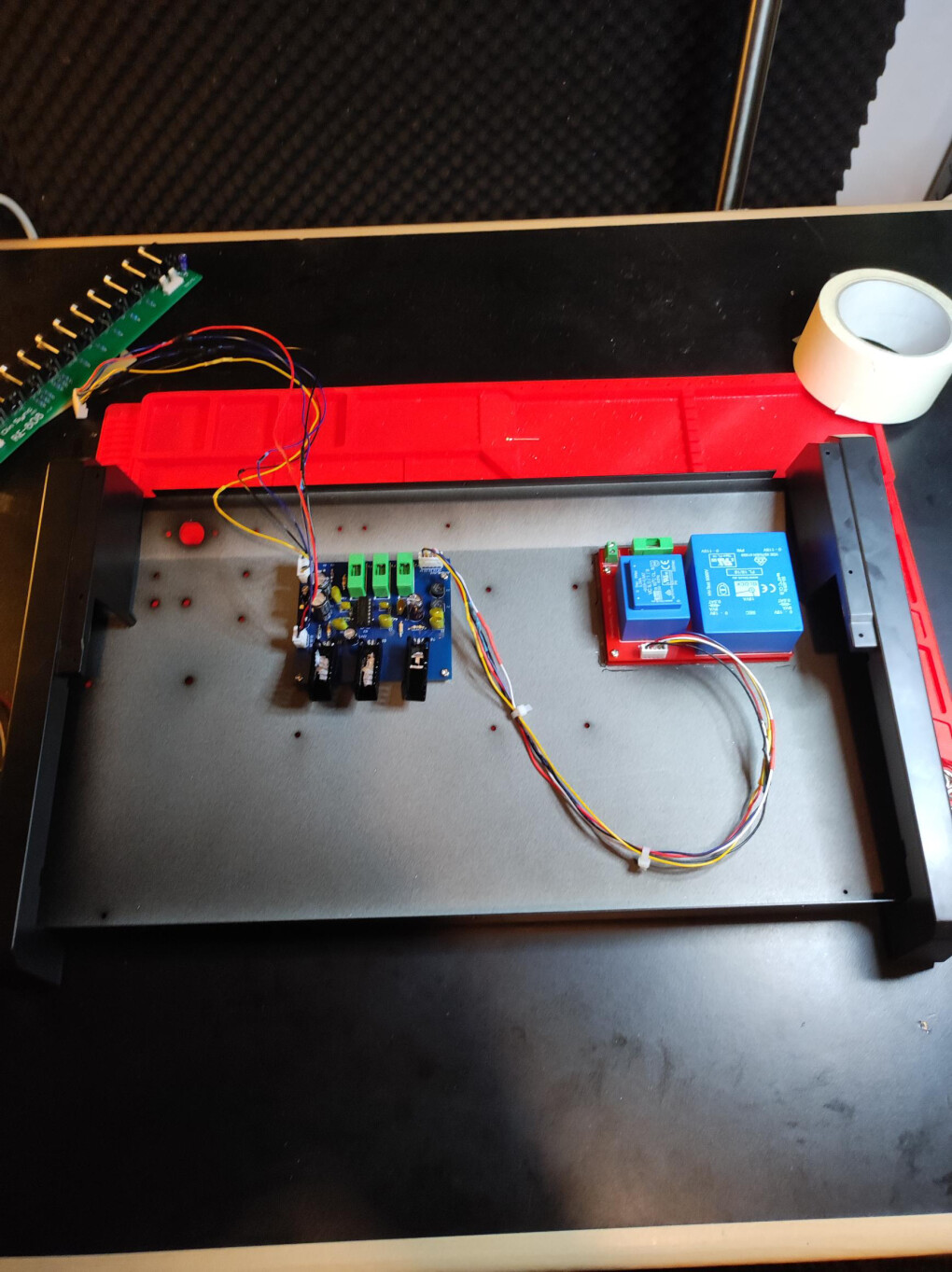

voici les photos :
de toute façon, même avec l'alim' à 459 mm de hauteur, quand on met en dessous du shield, le case ne tient pas / cf difference de hauteur.
vue à l'interieur : je ne peux pas aller plus sur la droite ( pourtant on pourrait croire mais je suis à fond sur la droite, avant que le porte fusible - en vert, qu'on ne voit pas qui est derrière le condo noir - ne tape dans le pcb du jack. Le bas du pcb du jack est plus bas que le haut du porte fusible ! )
ensuite, je déplace le pcb vers là où ça loge, de justesse, au niveau du cache pile, et sans les entretoises du bas, et pareil que précédemment, je ne peux pas aller plus sur la droite ( là le porte fusible en vert qu'on ne voit pas, derrière le condo noir doit être à 5 mm du pcb du jack ) et ni aller vers la gauche, ça toucherait le circuit :
vue de haut, où le pcb loge de justesse. Par miracle, car c'est le seul endroit où ça loge
:et vue de haut sans l'alim'
je vais donc faire des trous vers le cache pile pour loger le pcb transfo et je vais refaire /allonger mon cablage qui va du pcb rouge des transfos au bleu.
si jamais tu as des remarques avant que je perce n'hésites pas Dj Zephyrin, j'ai peut-être loupé qqchose..
sinon ça va le faire, pas de soucis
mais vraiment de justesse ! il n'y a qu'1 seul endroit où ça passe, c'est dingue mais ça passe ça doit se jouer à 5mm que ce soit en haut / en bas / à gauche / à droite !PS : il va peut-être falloir que tu fasses un peu de S.A.V. à ceux qui t'ont acheté les pcb
j'attends ton retour ( savoir si tu as d'autres remarques ou idées avant que je passe au perçage ) et je te donnerai les côtes que tu pourras transmettre
et question : est ce que ça chauffe beaucoup un transfo ? je n'ai jamais fait attention à ça, vu qu'il touche quasi le circuit j'espère que ça ne chauffe pas ..
n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil
[ Dernière édition du message le 15/10/2022 à 23:22:31 ]
djzephyrin
8060
Je poste, donc je suis
Membre depuis 21 ans
soundvoyager
186
Professionnel·le de l’audio
Membre depuis 14 ans
le pcb mesure 459 mm mini, on ne peut pas faire moins.
Je vais prendre les côtes, vérifier, revérifier, encore revérifier et ensuite je vais percer le chassis. Avant tout ça je vais aller acheter une meche neuve adequat; je tiens au courant dans la semaine
Je vais prendre les côtes, vérifier, revérifier, encore revérifier et ensuite je vais percer le chassis. Avant tout ça je vais aller acheter une meche neuve adequat; je tiens au courant dans la semaine
n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil
[ Dernière édition du message le 16/10/2022 à 02:24:47 ]
djzephyrin
8060
Je poste, donc je suis
Membre depuis 21 ans
soundvoyager
186
Professionnel·le de l’audio
Membre depuis 14 ans

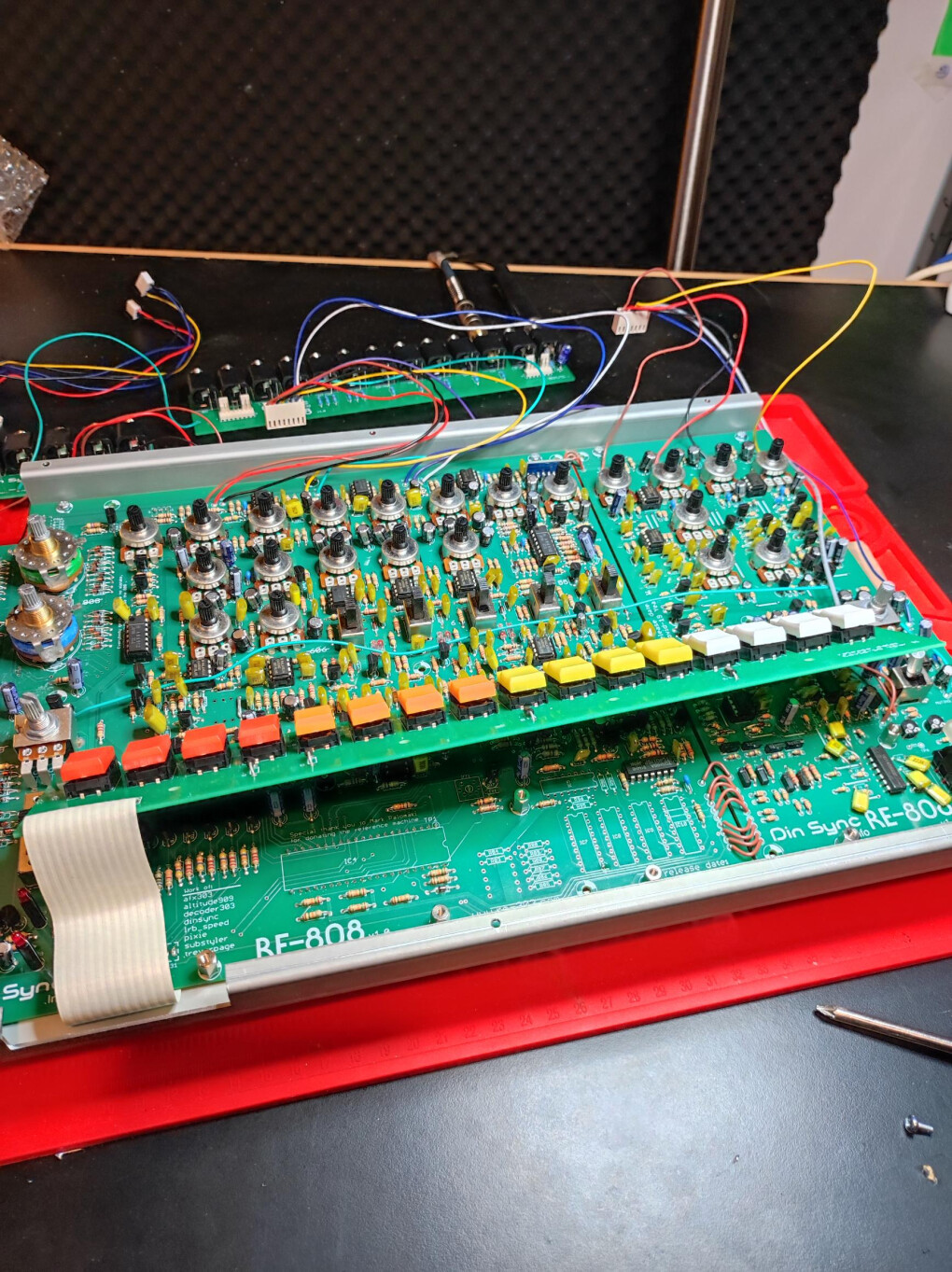

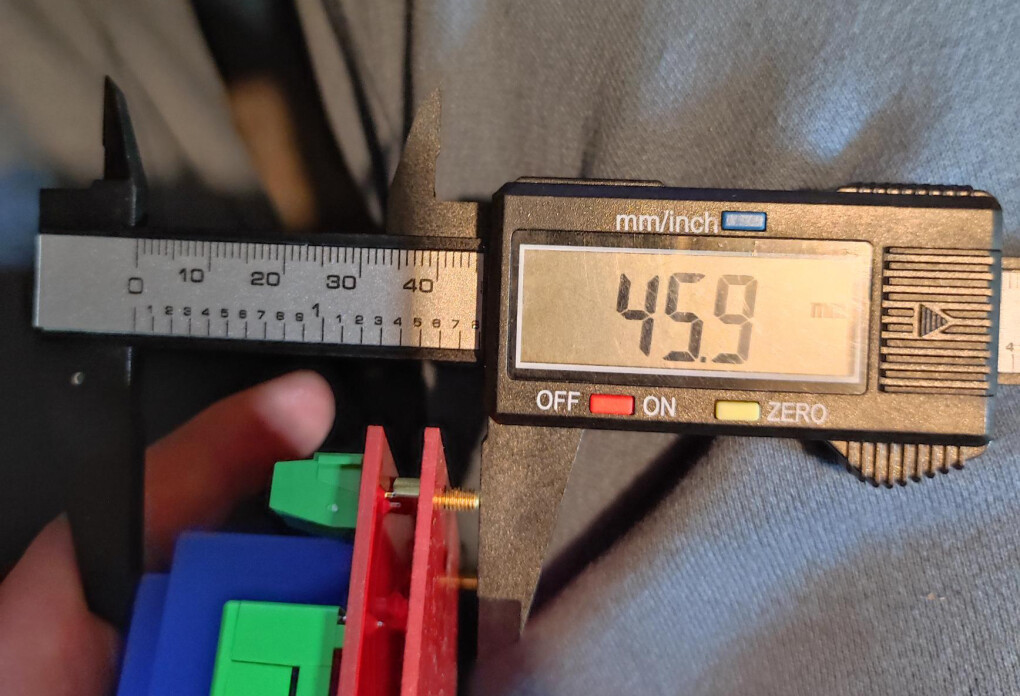

J'étais deja à 5mm entre les 2 pcb. ( cf photo )
https://medias.audiofanzine.com/images/normal/din-sync-re-808-4990972.jpg
on ne peut plus changer les entretoises entre les 2 pcb puisqu'un des transfos ( le gros ) bloque l'accès aux vis. J'ai essayé de devisser puis revisser là où j'avais accès à la vis, si on ne visse pas la vis du dessus ça tourne dans le vide quand on remet l'entretoise.
Et puis même si on pouvait, on ne gagnerait pas grand chose
effectivement je mettrai des ecrous au bout de l'entretoise. On ne peut pas faire mieux je pense.
je vais bientôt percer, voici les côtes de visu :
1 : mettre de la gaffe autour du pcb pour délimiter l'emplacement
2 : ajouter des morceaux de gaffe vers les trous et faire ses repères directement dessus
la mêche ou le foret sera de diametre 2 comme les trous du case
https://medias.audiofanzine.com/images/normal/din-sync-re-808-4990972.jpg
on ne peut plus changer les entretoises entre les 2 pcb puisqu'un des transfos ( le gros ) bloque l'accès aux vis. J'ai essayé de devisser puis revisser là où j'avais accès à la vis, si on ne visse pas la vis du dessus ça tourne dans le vide quand on remet l'entretoise.
Et puis même si on pouvait, on ne gagnerait pas grand chose
effectivement je mettrai des ecrous au bout de l'entretoise. On ne peut pas faire mieux je pense.
je vais bientôt percer, voici les côtes de visu :
1 : mettre de la gaffe autour du pcb pour délimiter l'emplacement
2 : ajouter des morceaux de gaffe vers les trous et faire ses repères directement dessus
la mêche ou le foret sera de diametre 2 comme les trous du case
n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil
[ Dernière édition du message le 18/10/2022 à 03:47:50 ]
djzephyrin
8060
Je poste, donc je suis
Membre depuis 21 ans
soundvoyager
186
Professionnel·le de l’audio
Membre depuis 14 ans
merci Dj Zephyrin
aujourd'hui, occupé à refaire tous les cablages d'alim' ( les rallonger et tester la continuité ) car tout était trop court ...décidément !
j'en ai profité pour loger des pièces de feutre sous les boutons Start/ Stop, tap, les commutateurs toms / clap, basic variation / i.f. variation... exit la poussière
il y a qqchose que je n'avais pas fait c'est mettre un condensateur 10nf au niveau de la broche midi ( relier connecteur 2 à la masse ) pour éviter du noise ( apparemment) ..j'ai commandé des 10nf je dois attendre que ça arrive
et de le souder avant de pouvoir remonter les jacks sur le case...
en attendant il ne me restera qu'à percer le bas du case...
aujourd'hui, occupé à refaire tous les cablages d'alim' ( les rallonger et tester la continuité ) car tout était trop court ...décidément !
j'en ai profité pour loger des pièces de feutre sous les boutons Start/ Stop, tap, les commutateurs toms / clap, basic variation / i.f. variation... exit la poussière
il y a qqchose que je n'avais pas fait c'est mettre un condensateur 10nf au niveau de la broche midi ( relier connecteur 2 à la masse ) pour éviter du noise ( apparemment) ..j'ai commandé des 10nf je dois attendre que ça arrive
et de le souder avant de pouvoir remonter les jacks sur le case...en attendant il ne me restera qu'à percer le bas du case...
n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil
[ Dernière édition du message le 18/10/2022 à 23:45:00 ]
soundvoyager
186
Professionnel·le de l’audio
Membre depuis 14 ans

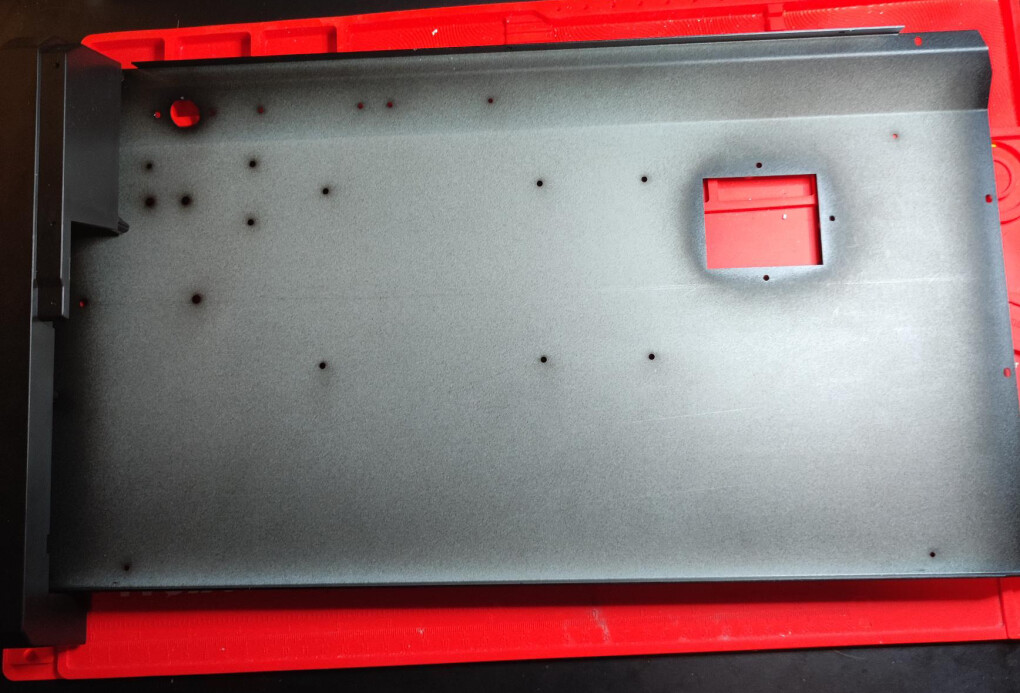

case percé, ça va ça l'fait même si on est vraiment ricrac
( précision : la mêche / le foret c'est 3 mm et non 2 )
vue de derrière. Le pcb touche le casemais je vais réhausser avec des tout petits écrous pas la place. Bye Bye le cache pile ( de toute façon je n'en n'aurai jamais besoin )
transfos vissés + les cotés
ayé ça loge !
vue de l'intérieur coté droit
vue de l'intérieur coté gauche
( précision : la mêche / le foret c'est 3 mm et non 2 )
vue de derrière. Le pcb touche le case
transfos vissés + les cotés
ayé ça loge !
vue de l'intérieur coté droit
vue de l'intérieur coté gauche
n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil
[ Dernière édition du message le 19/10/2022 à 21:11:34 ]
djzephyrin
8060
Je poste, donc je suis
Membre depuis 21 ans
djzephyrin
8060
Je poste, donc je suis
Membre depuis 21 ans
soundvoyager
186
Professionnel·le de l’audio
Membre depuis 14 ans
Salut Dj Zephyrin, on est en croisière à l'autre bout du monde ? cool pour toi !
alors je m'étais taté pour le sens des radiateurs, je les ai mis comme sur la photo car il y a le shield qui protège du circuit. Si je mets dans l'autre sens ( vers le haut) ça va chauffer le pcb du jack, il n'y a pas de protection. ca ne chauffe pas tant que ça de toute façon, j'avais deja laissé longtemps allumé rien de brulant. Je changerai peut-être, je les mettrai vers les jacks, à voir !
et les transfos effectivement c'est la soluce idéale pour ne pas bouffer de l'espace à l'interieur de la bête, mais pour moi c'est hors de question que je mette ça en externe
sinon Dj Zephyrin je te demanderai bientôt de l'aide sur le KDA interrupteur switch, le sens du branchement du 220 v ( à savoir il faut surement que je sertisse le cable 220 v avec des cosses sur l'interrupteur )
je me renseigne d'abord sur ce que je peux trouver comme info et je reviendrai sur le forum assez vite
cool pour toi ! alors je m'étais taté pour le sens des radiateurs, je les ai mis comme sur la photo car il y a le shield qui protège du circuit. Si je mets dans l'autre sens ( vers le haut) ça va chauffer le pcb du jack, il n'y a pas de protection. ca ne chauffe pas tant que ça de toute façon, j'avais deja laissé longtemps allumé rien de brulant. Je changerai peut-être, je les mettrai vers les jacks, à voir !
et les transfos effectivement c'est la soluce idéale pour ne pas bouffer de l'espace à l'interieur de la bête, mais pour moi c'est hors de question que je mette ça en externe
sinon Dj Zephyrin je te demanderai bientôt de l'aide sur le KDA interrupteur switch, le sens du branchement du 220 v ( à savoir il faut surement que je sertisse le cable 220 v avec des cosses sur l'interrupteur )
je me renseigne d'abord sur ce que je peux trouver comme info et je reviendrai sur le forum assez vite
n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil
[ Dernière édition du message le 20/10/2022 à 11:48:05 ]
djzephyrin
8060
Je poste, donc je suis
Membre depuis 21 ans
Il y a pas moyen de mettre une prise femelle 3 broche sur ce boîtier?
- < Liste des sujets
- Charte
