aide demandée Problème installation ROM OS 1.13

  • 40 réponses
  • 5 participants
  • 1 227 vues
  • 6 followers
Sujet de la discussion Problème installation ROM OS 1.13
Bonsoir tout le monde..... Voilà, je suis très très, très embeté. J ai reçu la puce pour l os 1.13 et quand je l ai installé je n ai pas eu le "rm1x" d afficher mais un écran vide et éclairer avec quelques voyants rouge de touches allumés. J ai essayé d intervertir les puce mais rien..... J'ai finalement tenté de remettre la rom 1.12 mais la catastrophe..... La rm fait la même chose .... Écran vide lumineux et voyants rouges par ci par là..... S'il vous plaît quelqu un pour le guider?????.......

Pleaaaaaase

2
Tu as peut-être remis une nappe à l envers, ou mal branché
J'ai déjà eu ce cas
3
Bonsoir Dorf,

Je re re re re vérifierai mais je n ai rien debranché😭😭😭😭
4
Il y en a sûrement une qui est juste un peu enlevé. Vérifie bien tout!
5
jai tout demonter et remonter, c est pareille. ya des gens qui on deja fait cette manip..... qui on reussi a installé la puce 1.13????? je n arrive pas a savoir ou j ai merdé. parce que meme en remettant la version 1.12 ca fait le meme plantage......PLEAAAASE HELP
6
Pas mal sont passés à la version 1.13, j'ai déjà fait la manip 5 fois et n'ai jamais eu le problème.
Peux tu expliquer ce qui se passe un peu plus précisément?
- La machine s'allume => apparemment oui
- La phase de démarrage se fait-elle? Ecran, les leds s'illuminent rapidement une par une... => L'écran reste éteint si je comprends bien? Mais qu'en est-il des LEDs? Qu'en est-il du rétro-éclairage de l'écran?
- Après le démarrage, la machine est prête à l'emploi: les LEDs des sequences de ton projet doivent être allumées (au moins une), l'écran secondaire affiche le tempo ou la mesure, est-ce le cas?

Ce que je veux savoir c'est: as tu un problème d'alim? De processeur principal ou d'écran? Ce sont 3 causes différentes et 3 solutions.
7
Il y a une petite encoche en demi lune sur la puce pour indiquer dans quel sens elle doit être orientée sur le circuit (broche n°1), a t'elle été montée à l'envers ?

Christian

8
Citation de christian_r :
Il y a une petite encoche en demi lune sur la puce pour indiquer dans quel sens elle doit être orientée sur le circuit (broche n°1), a t'elle été montée à l'envers ?

Comme ceci:

[ Dernière édition du message le 30/01/2025 à 19:10:54 ]

9
Bonjour thom et merci pour ton aide.
Une première fois, la puce. A été monter a l envers, au démarrage écran éclairer et vide, aucune touche d allumer.
Elle a été remise dans le bon sens et la écran éclairer, vide. L écran du BPM avec deux carré, section et track 1 allumé, F1 et f2 allumé.
L alim est une standard que j'ai récupérer 12v 2A

Pas de problème d écran avant ça

Merci beaucoup pour ton aide
10
Je pense vraiment fortement que tu as une nappe mal branché ou à l envers
11
Bonjour Dorf. Quand j'ai installé la puce j'ai touché aucune nappe ou câble. Et là je viens de tout débrancher et rebrancher..... J avais pensé à un problème d écran genre le contraste mais ça aussi j'ai vérifié. Quand, normalement,on allume la rm1x les boutons F1,2,3,4 sont comment? La j'ai que F1 et F2 alumé avec le voyant rouge...... Le mec qui m'a vendu la puce m en renvois une mais vu que avec l ancienne, la 1.12, ça fait pareil, j'ai un doute
12
J'ai plus de rm1 pour regarder, mais de mémoire il me semble qu'il fallait démonter au moins 1 carte pour accéder à la rom, et je me souviens vaguement que j'ai eu le même problème que toi, et j avais remis une nappe à l'envers je crois
13
Typiquement une de celle avec les fils bleu comme sur la photo de F-thom..
14
Dans le doute je vais revérifier ça mais quand j'ai changer la première fois j'ai toucher aucune nappe
15
Essai un diag de la machine. Tu l'allumes en tenant appuyé Patt, Patt chain et utility, voir si au moins elle peut lancer un test
16
Le test sans écran, ça va être difficile mais au moins on peut voir si le proc marche (il lance une autre procédure de démarrage). :-)
Si tu démarres normalement, peux tu lancer une séquence? Que se passe t'il si tu la fait jouer? Y a t'il du son? Changer de séquence? Jouer d'un instrument? Tourner les potentiomètres (la valeur doit bouger sur l'écran secondaire).
Tu décris des carrés sur l'écran secondaire, c'est pendant le démarrage ou ça reste après?

En gros:
  • si la machine tourne sans l'écran c'est soit un cable mal branché comme l'écrirait Dorf, soit l'écran qui ne fonctionne plus, soit à cause du contrôleur d'écran soit le chip de RAM d'affichage (j'ai déjà vu ça trainer sur le net). Il y a aussi l'histoire du condensateur pour le contraste mais celui là ne devrait pas claquer mais plutôt faiblir dans le temps, rendant le contraste quasi-nul à un moment.
  • si la machine ne démarre pas, il y a un soucis de microcontrôleur ou de RAM ou alors alim (la tension n'est pas suffisante pour alimenter correctement la machine (j'aurais tendance à écarter cette cause)

Dans le cas où tu ne t'en sors pas, le plus économique reste de loin de racheter une vieille machine et de récupérer les pièces de rechange.
17
Au fait pneu, tu es dans quelle région ?
18
19

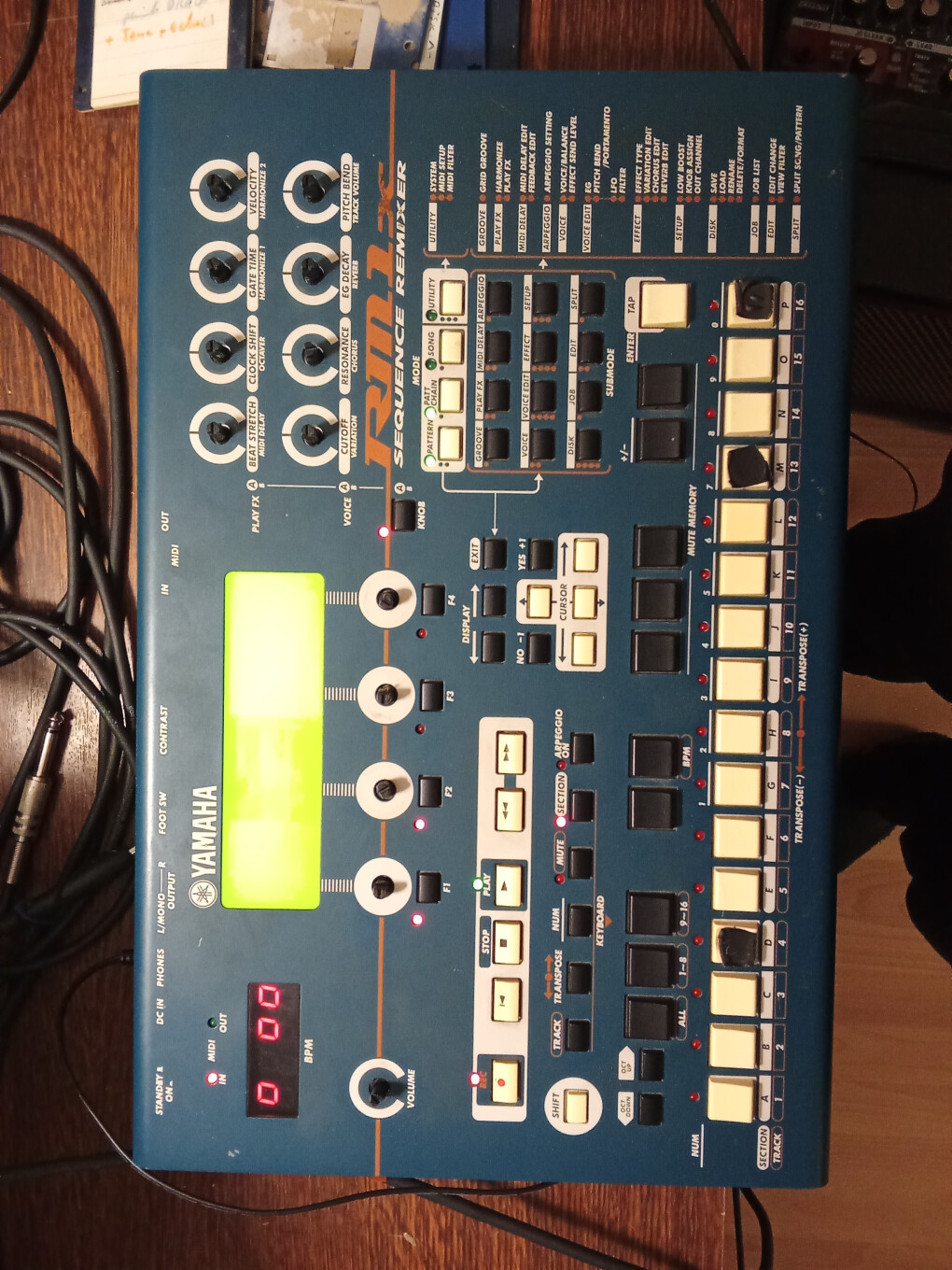

Voilà la gueule du bazar une fois allumé
20
21
J habite en ardeche Dorf... Un peu loin de tout 😅 mais tout près de l essentiel 🥰🥰🥰

Encore merci a vous, je viens de réaliser que je n ai meme pas tenter de la faire sonner.... .... thom je teste ça demain et je fais un rapport.....

Très belle
Soiree a tous
22
Ca m'étonnerait que a marche, ça ressemble à un démarrage avorté: les carrés de l'écran secondaire sont juste l'animation d'allumage qui ne se finit pas...
Du coup je ne sais plus trop quoi donner comme conseils, Repartir sur une vieille machine? Sur LBC elles ne valent plus grand chose parfois (150€ ou moins)
23
Aïe aïe aïe je prie qu elle ne soit pas foutue....ce qui me fait peur c est que en remettant la 1.12 c est la meme. La puce a été installer dans le mauvais sens la première fois..... C est sencé faire quoi? Comment je peux teste ça? L écran ? Ou que sais je?
24
Est ce que la puce que j'ai reçu peut être responsable
25
L Ardèche ça fait un peu loin de chez moi, je suis à Chambéry...
Je pense pas que le fait de l'avoir mise à l'envers ait fumé ta machine.
Après c'est quand même étrange que juste en faisant ça, elle soit hs...
Mais à distance ça va pas être évident de t'aider plus que ça...
