Bonjour à tous!
Je viens de découvrir qu'il était possible d'acheter des Kits de guitare à monter sois-même.
Ayant discuté sur le sujet dans un mauvais post, je créé celui-ci pour partager les expériences de ceux qui on ont déja fait une ou plusieurs.
Quelles forme avez-vous choisi, comment avez-vous fait les peintures et vernis, avez-vous changé les micros d'origine, ou avez-vous acheté le kit, est-ce que c'est compliqué à réaliser....
Lachez-vous!!!!!!!!
Pourquoi faire simple quand on peut ne pas faire compliqué.
![damorg damorg](https://img.audiofanzine.com/img/user/avatar/1/1/1170920.jpg?w=40&h=40&fm=pjpg&s=1b220c27566166432f3135eeec68ff3c)
damorg
![4091 posts au compteur 4091 posts au compteur](https://static.audiofanzine.com/images/audiofanzine/forum/avatars/new/7.png)
![:mdr: :mdr:](https://static.audiofanzine.com/images/audiofanzine/interface/smileys/icon_mdr.gif)
![damorg damorg](https://img.audiofanzine.com/img/user/avatar/1/1/1170920.jpg?w=40&h=40&fm=pjpg&s=1b220c27566166432f3135eeec68ff3c)
damorg
![4091 posts au compteur 4091 posts au compteur](https://static.audiofanzine.com/images/audiofanzine/forum/avatars/new/7.png)
Pas entièrement satisfait de la puissance de mon nouveau micro humbucker basse,(qui arrivait péniblement à 8 Ko)
dont j'ai fait le détail du "re-housing" , il y a quelques jours auparavent.
Je cherchais, je cherchais, et j'ai trouvé une solution.

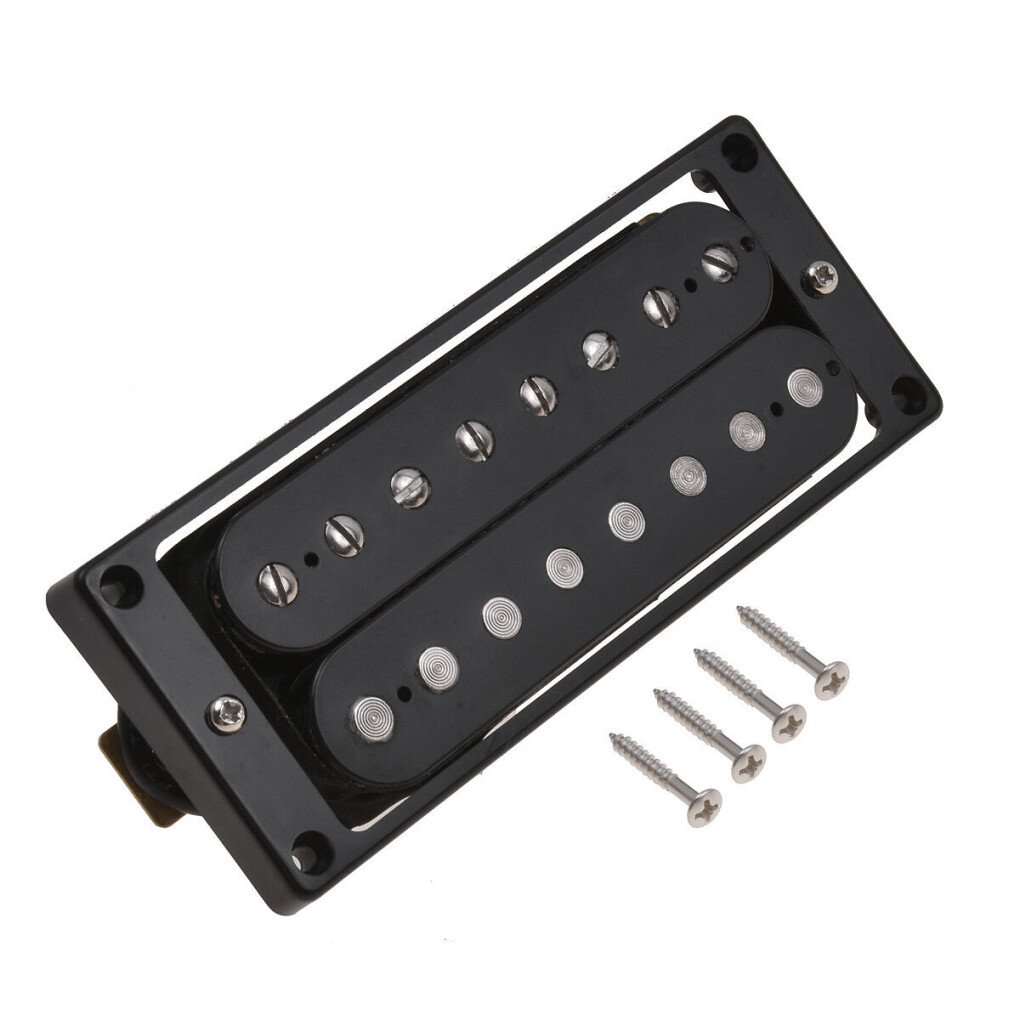

J'ai commandé un humbucker pour guitare 8 cordes, qui fait 10 Ko
![5664830.jpg 5664830.jpg](https://medias.audiofanzine.com/img/pictures/normal/5/6/5664830.jpg?fm=pjpg&w=1020&fit=max&s=9d12af6360573dbcf9c58ff8290dd66e)
Et j'ai entamé les modifications,

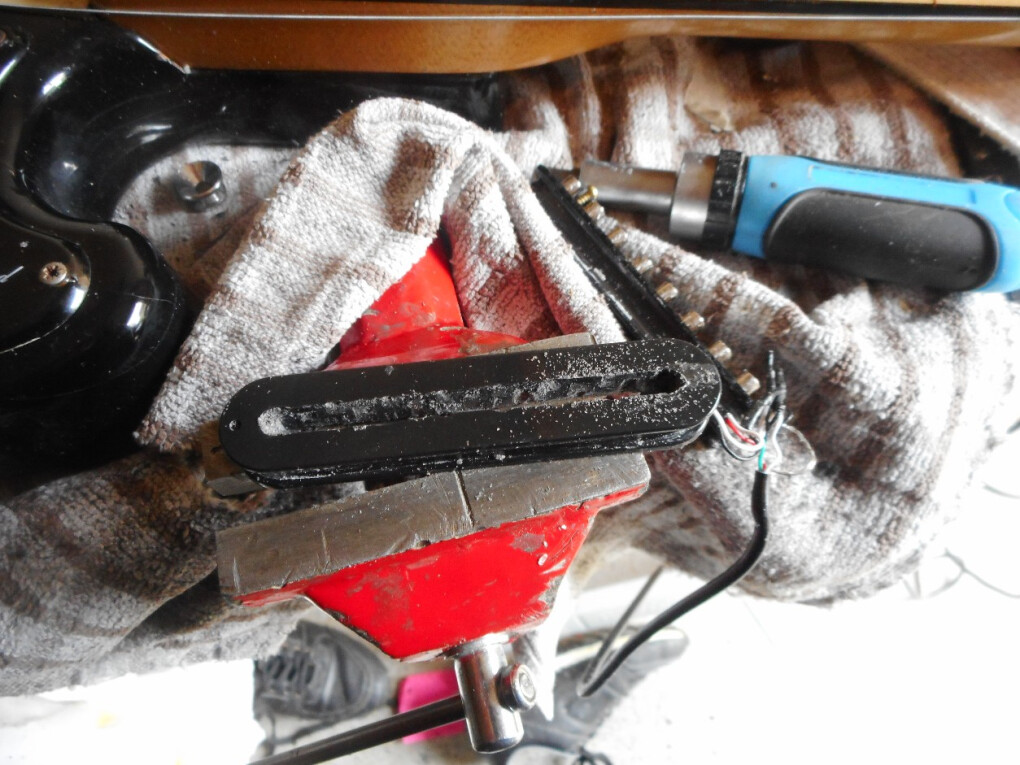

Démontage complet, suppression des plots, ouverture pour le passages des plots du shergold :
![5664837.jpg 5664837.jpg](https://medias.audiofanzine.com/img/pictures/normal/5/6/5664837.jpg?fm=pjpg&w=1020&fit=max&s=ea82fc2e2dd44603f8602567634648da)
![5664838.jpg 5664838.jpg](https://medias.audiofanzine.com/img/pictures/normal/5/6/5664838.jpg?fm=pjpg&w=1020&fit=max&s=3b7047cbabfeb4973351db0ccf5cf49c)

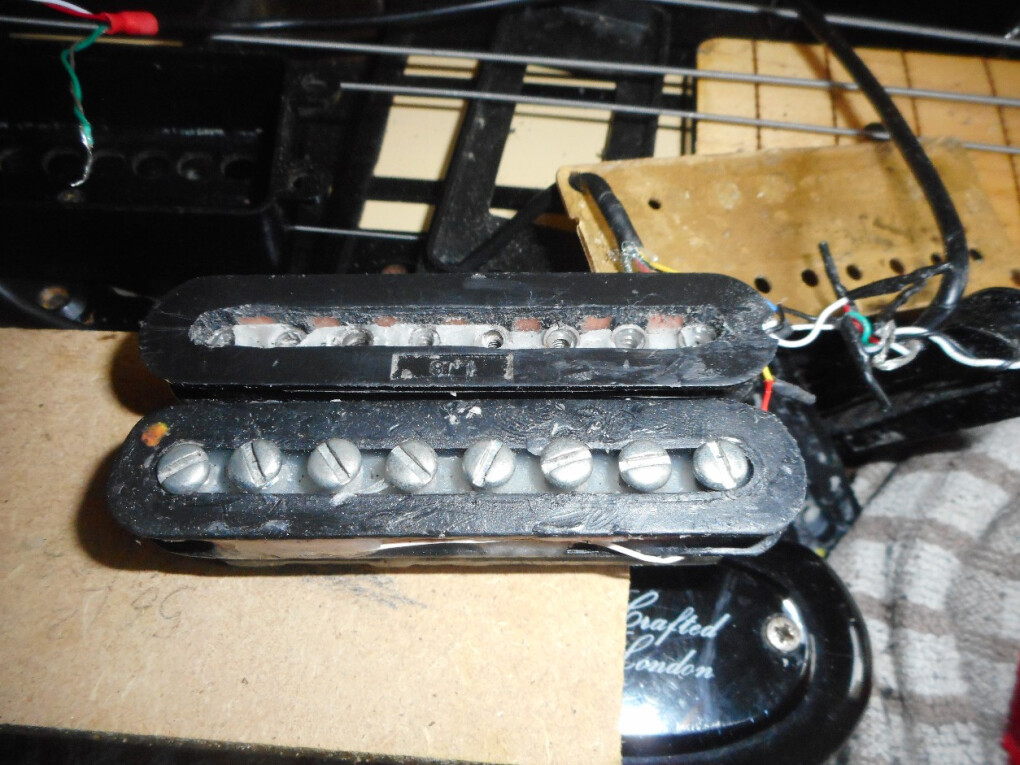

J'enlève une bobine et je la remplace par celle que j'ai modifié pour tester
![5664842.jpg 5664842.jpg](https://medias.audiofanzine.com/img/pictures/normal/5/6/5664842.jpg?fm=pjpg&w=1020&fit=max&s=930f10bfa0433912865da19e87b511a0)
Et ça matche, ....je me dit que..... je suis génial
![expressifz.gif expressifz.gif](https://www.smiley-lol.com/smiley/expressifs/accord_desaccord/expressifz.gif)
Pareil pour la deuxième bobine
![5664845.jpg 5664845.jpg](https://medias.audiofanzine.com/img/pictures/normal/5/6/5664845.jpg?fm=pjpg&w=1020&fit=max&s=37a07b3a6aa5517d6ce01c4e344421f9)

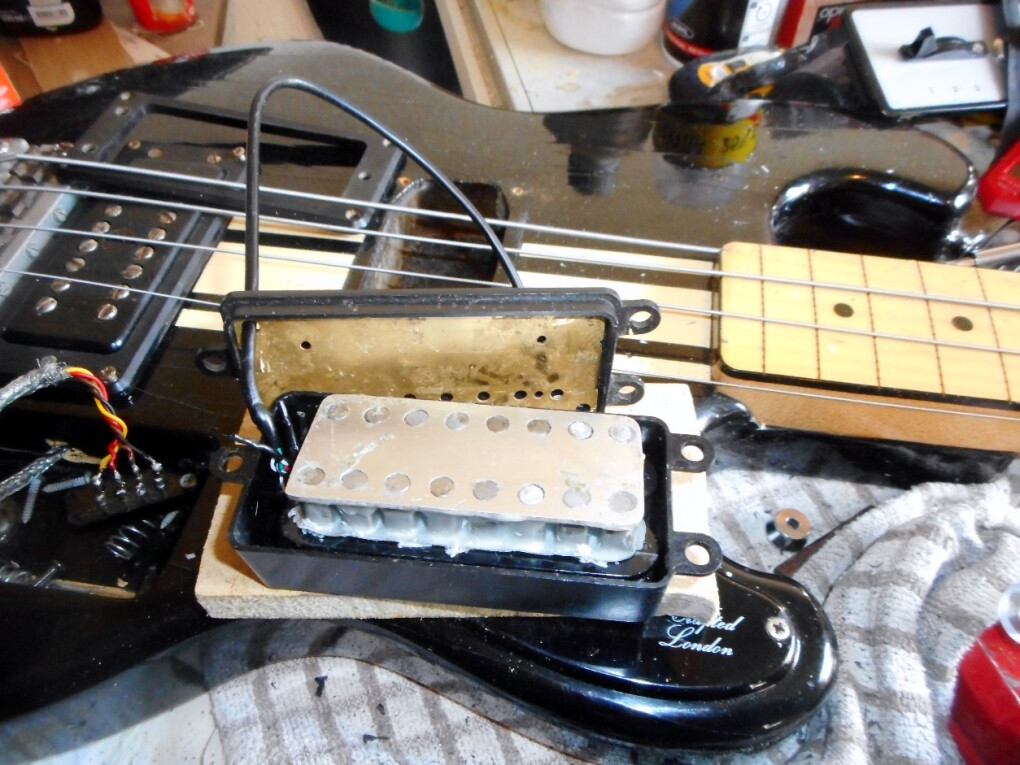

Et tests, puis re-re-housing
![5664846.jpg 5664846.jpg](https://medias.audiofanzine.com/img/pictures/normal/5/6/5664846.jpg?fm=pjpg&w=1020&fit=max&s=796c9b9b1f9eb3b83db40705e7e66732)
échange du micro neck avec le bridge puis re-test avec le module 1,
réglage des hauteurs micros pour équilibrer les volumes des sorties (c'est beaucoup mieux)
Test avec le module 5, c'est parfait
![uup.gif uup.gif](https://www.smiley-lol.com/smiley/expressifs/accord_desaccord/uup.gif)
![el chupacabre el chupacabre](https://img.audiofanzine.com/img/user/avatar/8/7/875928.jpg?w=40&h=40&fm=pjpg&s=f0b5386c92a26d79de2dc9a9414fd7c8)
el chupacabre
![3608 posts au compteur 3608 posts au compteur](https://static.audiofanzine.com/images/audiofanzine/forum/avatars/new/7.png)
![:bave: :bave:](https://static.audiofanzine.com/images/audiofanzine/interface/smileys/icon_bave.gif)
![kosmix kosmix](https://img.audiofanzine.com/img/user/avatar/1/5/154710.png?w=40&h=40&fm=pjpg&s=6a35927a0c6ab02e2854194253b6216b)
kosmix
![43512 posts au compteur 43512 posts au compteur](https://static.audiofanzine.com/images/audiofanzine/forum/avatars/new/11.png)
![:?!: :?!:](https://static.audiofanzine.com/images/audiofanzine/interface/smileys/headscratch.gif)
Bien joué Damorg tu as une belle bobine
![:bravo: :bravo:](https://static.audiofanzine.com/images/audiofanzine/interface/smileys/icon_bravo.gif)
![:mrg: :mrg:](https://static.audiofanzine.com/images/audiofanzine/interface/smileys/icon_mrgreen.gif)
Mais je suis pas sûr d'avoir bien compris : tu as remplacé une seule bobine par micro c'est ça (un humbucker pour deux moitiés de micros Shergold) ?
Putain Walter mais qu'est-ce que le Vietnam vient foutre là-dedans ?
![damorg damorg](https://img.audiofanzine.com/img/user/avatar/1/1/1170920.jpg?w=40&h=40&fm=pjpg&s=1b220c27566166432f3135eeec68ff3c)
damorg
![4091 posts au compteur 4091 posts au compteur](https://static.audiofanzine.com/images/audiofanzine/forum/avatars/new/7.png)
Mais je suis pas sûr d'avoir bien compris : tu as remplacé une seule bobine par micro c'est ça (un humbucker pour deux moitiés de micros Shergold) ?
En gros, j'ai remplacé les 2 bobines d'un humbucker faiblard par 2 bobines d'un humbucker plus puissant
![kosmix kosmix](https://img.audiofanzine.com/img/user/avatar/1/5/154710.png?w=40&h=40&fm=pjpg&s=6a35927a0c6ab02e2854194253b6216b)
kosmix
![43512 posts au compteur 43512 posts au compteur](https://static.audiofanzine.com/images/audiofanzine/forum/avatars/new/11.png)
Putain Walter mais qu'est-ce que le Vietnam vient foutre là-dedans ?
![blajack blajack](https://img.audiofanzine.com/img/user/avatar/2/6/269604.jpg?w=40&h=40&fm=pjpg&s=f01f8661943391a47f2e0edc7969629d)
blajack
![281 posts au compteur 281 posts au compteur](https://static.audiofanzine.com/images/audiofanzine/forum/avatars/new/4.png)
![damorg damorg](https://img.audiofanzine.com/img/user/avatar/1/1/1170920.jpg?w=40&h=40&fm=pjpg&s=1b220c27566166432f3135eeec68ff3c)
damorg
![4091 posts au compteur 4091 posts au compteur](https://static.audiofanzine.com/images/audiofanzine/forum/avatars/new/7.png)
Ah OK et ça a marché ?
Du 1er coup, c'est plus équilibré entre les deux micros, le micro bridge fait 12 K ohms
![:clin: :clin:](https://static.audiofanzine.com/images/audiofanzine/interface/smileys/icon_wink.gif)
![:clin: :clin:](https://static.audiofanzine.com/images/audiofanzine/interface/smileys/icon_wink.gif)
Pas eu de problème particulier à changer les bobines mais en gardant tout le reste ?
En fait, sur le Shergold rien n'est fixé, ça tient juste avec la cire/paraffine (puisque c'est "wax potted")
de même pour les plots de l'humbuck-guitare, tu appuies dessus et ça dégage
Les bobines mises en remplacement font 1 mm de plus en hauteur, mais comme les plots sont réglables, ça n'influe pas
C'est pas dit que, dans un avenir proche, je refasse la même opération avec des bobines de humbucker pour Jazz Bass....
Mais dans l'immédiat , faut que je re-frette le manche
[ Dernière édition du message le 17/04/2023 à 10:29:56 ]
![Max_Onhoff Max_Onhoff](https://img.audiofanzine.com/img/user/avatar/1/0/1052746.jpg?w=40&h=40&fm=pjpg&s=4b3a22bfe5dfaf18d204ed0b51c7297e)
Max_Onhoff
![9475 posts au compteur 9475 posts au compteur](https://static.audiofanzine.com/images/audiofanzine/forum/avatars/new/8.png)
![:| :|](https://static.audiofanzine.com/images/audiofanzine/interface/smileys/icon_neutral.gif)
![:(( :((](https://static.audiofanzine.com/images/audiofanzine/interface/smileys/icon_cry.gif)
Ce que j'ai écrit? MON avis, voilà tout!
---> Dernier album en date <---
![damorg damorg](https://img.audiofanzine.com/img/user/avatar/1/1/1170920.jpg?w=40&h=40&fm=pjpg&s=1b220c27566166432f3135eeec68ff3c)
damorg
![4091 posts au compteur 4091 posts au compteur](https://static.audiofanzine.com/images/audiofanzine/forum/avatars/new/7.png)
Ah ben tu me vois désolé qu'au final la réédition du HB de Scott n'ait pas été à la hauteur de tes attentes... Dans un premier temps, j'avais cru comprendre que la remontée de tout le micro plus proche des cordes avait réussi à mieux équilibrer le delta
Pas grave, ça me fait une bonne base à faire évoluer.
Et, je viens de constater que le Module 5 à été modifié, les switchs fonctionnent mais pas comme ça devrait.

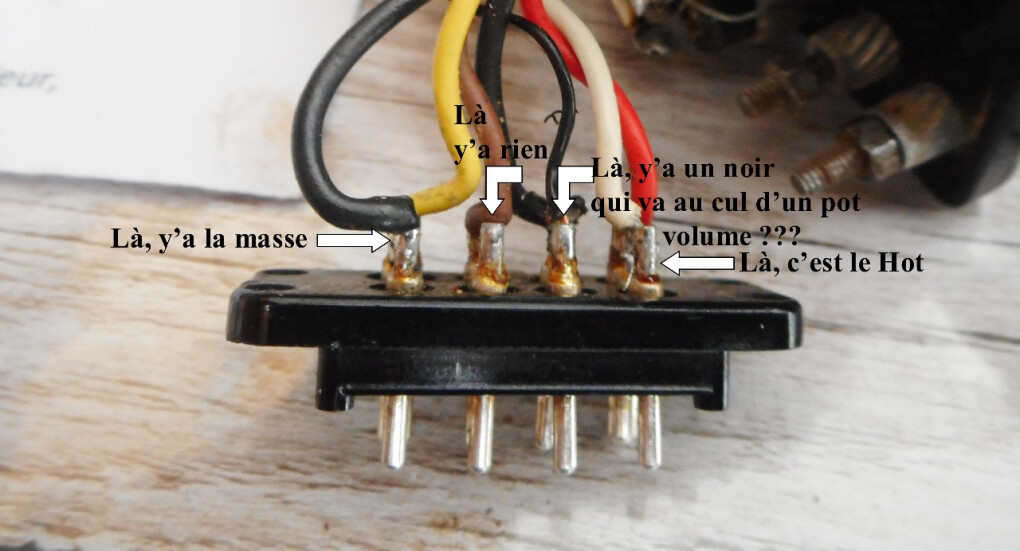

-Sur le "susucre" mâle du module manque des fils aux connections du 2ème micro (supprimés, vu qu'il avait mis un single coil)
![5666413.jpg 5666413.jpg](https://medias.audiofanzine.com/img/pictures/normal/5/6/5666413.jpg?fm=pjpg&w=1020&fit=max&s=c27ca1d03a91812771882905baa407e7)

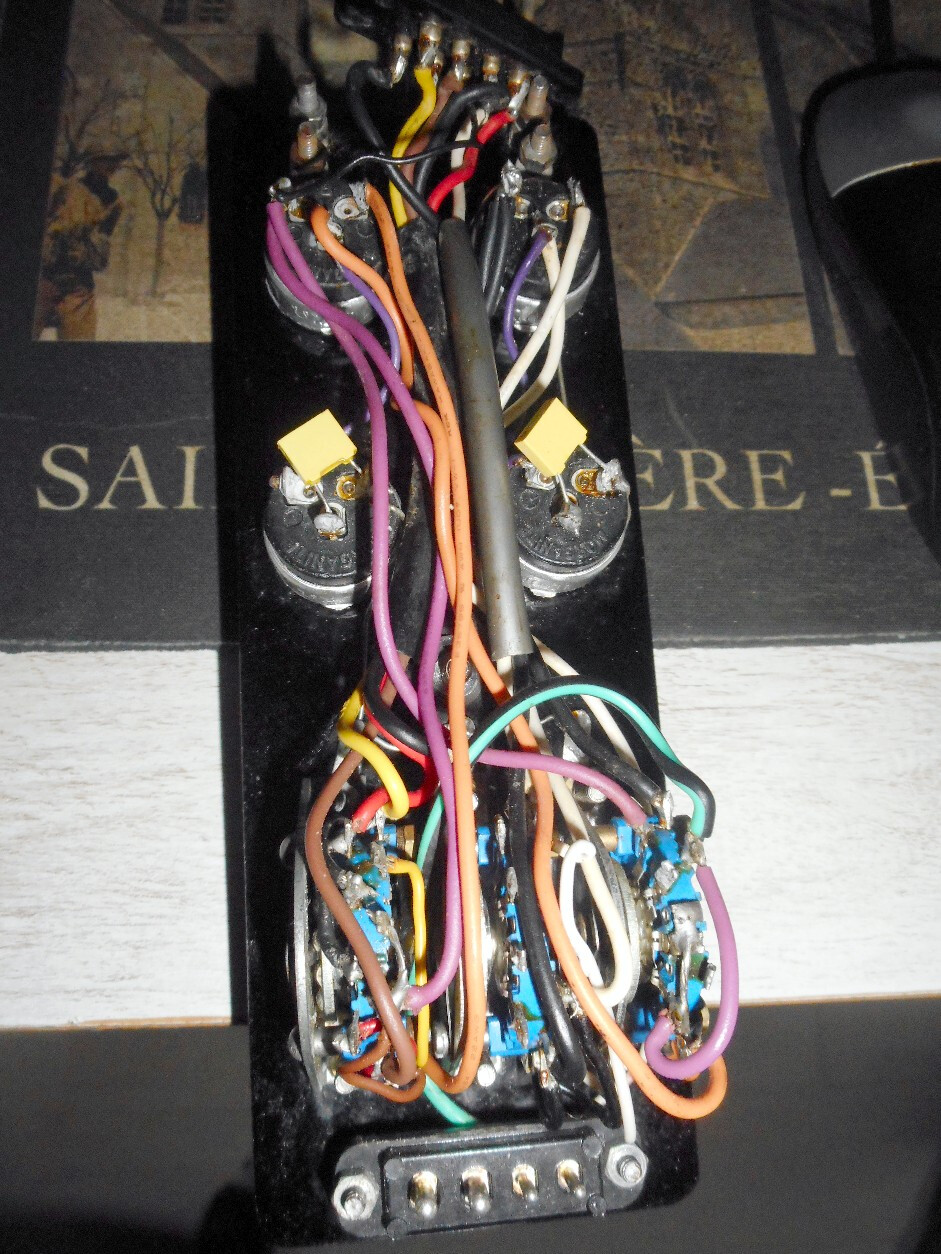

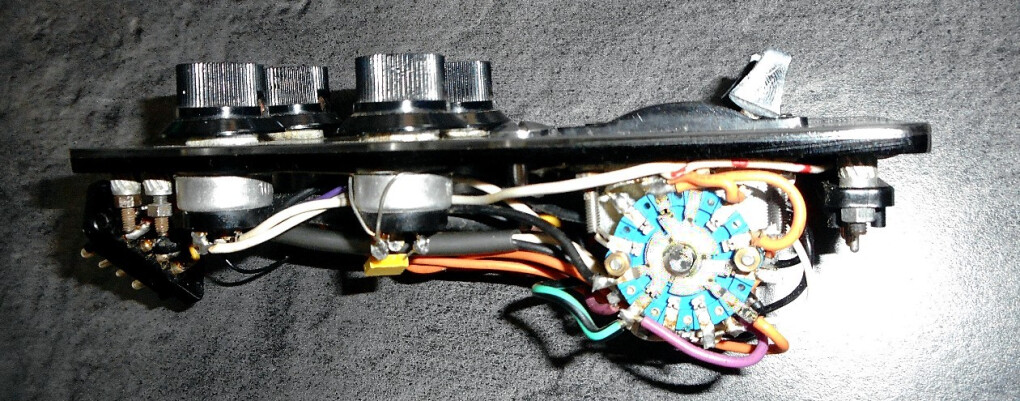

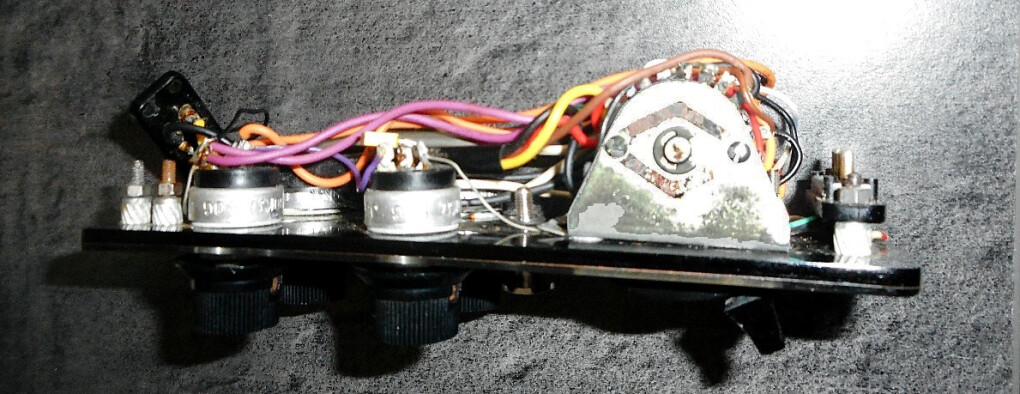

-J'ai un switch qui ne fonctionne pas totalement, étant donné qu'il manque des connections
-les switchs sont pas dans le bon ordre, il me semble que je devrais avoir :
"coil selector 1" et "coil selector 2">>>> "pickup selector" >>>Volume >>>Jack
Et là j'ai l'inverse, le "pickup selector" vers les coil selectors
Y'a des fils en plus, ça correspond pas au schéma
![5666414.jpg 5666414.jpg](https://medias.audiofanzine.com/img/pictures/normal/5/6/5666414.jpg?fm=pjpg&w=1020&fit=max&s=5b20a230cf42fe8a4c7f7a96d7466441)
![5666415.jpg 5666415.jpg](https://medias.audiofanzine.com/img/pictures/normal/5/6/5666415.jpg?fm=pjpg&w=1020&fit=max&s=eca56c393fee5519c328bd88bd0105b1)
![5666416.jpg 5666416.jpg](https://medias.audiofanzine.com/img/pictures/normal/5/6/5666416.jpg?fm=pjpg&w=1020&fit=max&s=4ba19faee114fdb3793a9e7cbd34ab42)
Bref, le merdier quoi...
Je vais devoir recâbler le module
Alors si tu pouvais avoir l’extrême obligeance d'avoir l'amabilité et la grande bonté
de me faire une photo de ton module 5, coté câblage (vue du dessus), et vue coté droit et gauche
ça m'arrangerait, STP Merci.
J'ai en bien trouvé un en photo sur REVERB, mais le vendeur dit qu'il fonctionne pas....
https://reverb.com/item/27502903-shergold-modulator?locale=fr
[ Dernière édition du message le 18/04/2023 à 13:11:15 ]
