Sujet de la discussion Posté le 02/08/2011 à 11:14:25

Bonjour à tous!

Je viens de découvrir qu'il était possible d'acheter des Kits de guitare à monter sois-même.

Ayant discuté sur le sujet dans un mauvais post, je créé celui-ci pour partager les expériences de ceux qui on ont déja fait une ou plusieurs.

Quelles forme avez-vous choisi, comment avez-vous fait les peintures et vernis, avez-vous changé les micros d'origine, ou avez-vous acheté le kit, est-ce que c'est compliqué à réaliser....

Lachez-vous!!!!!!!!

Pourquoi faire simple quand on peut ne pas faire compliqué.

Afficher le sujet de la discussion

Feupied

418

Posteur·euse AFfamé·e

Membre depuis 19 ans

17771 Posté le 14/01/2024 à 17:13:51

Quelques points de vérifications :
La position central muette pourrait s’expliquer si tu as un DPDT 3 positions On-Off-On à la place d’un On-On-On, mais dans ce cas la position chevalet devrait en principe fonctionner également.
Selon le schéma, la position chevalet muette pourrait s’expliquer par une rupture de contact sur le potentiomètre de volume.
Un peu de buzz n’est pas anormal sans blindage (mais « gros » non).
Je ne vois pas l’intérêt d’essayer de raccorder une masse sur ce type de mini switch.

Une remarque : quand c’est possible, que ça soit sur le schéma ou dans le le câblage, il est préférable de définir un code et conserver les couleurs des fils, ça aide pour éviter les erreurs, et ça facilite le repérage et le débogage. (exemple : les fils de masse en noir, les signaux en rouge, etc).

[ Dernière édition du message le 14/01/2024 à 17:14:33 ]

damorg

4075

Squatteur·euse d’AF

Membre depuis 5 ans

17772 Posté le 14/01/2024 à 17:43:43

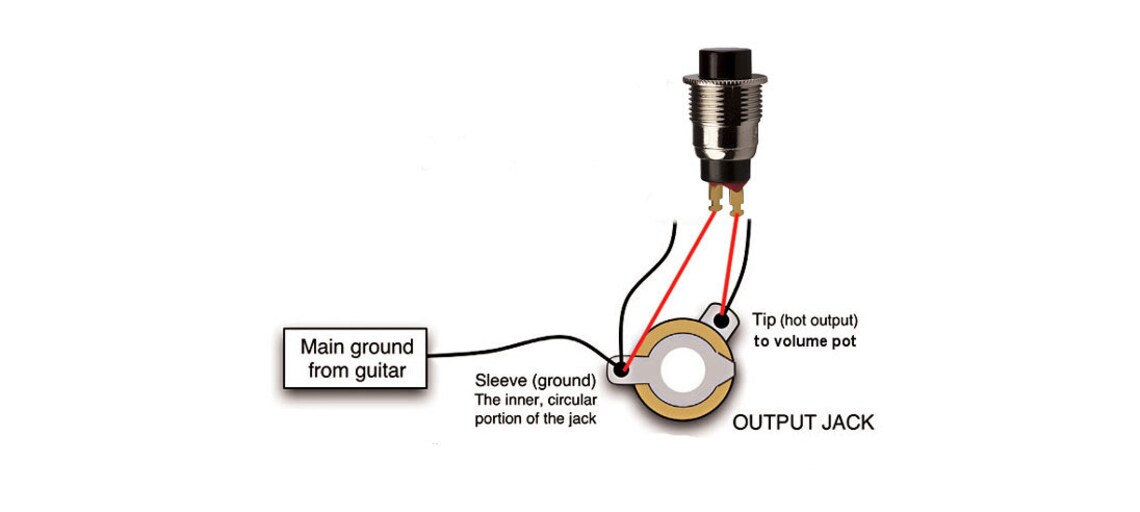

Je pense que ton kill switch est mal câblé, normalement c'est une entrée et 1 sortie>masse, de sorte que le signal parte à la masse quand tu "kill", mais que la masse reste active quand tu "kill" pas


Ton câblage actuel, supprime la masse, quand tu "kill" pas, d'où tes problèmes....

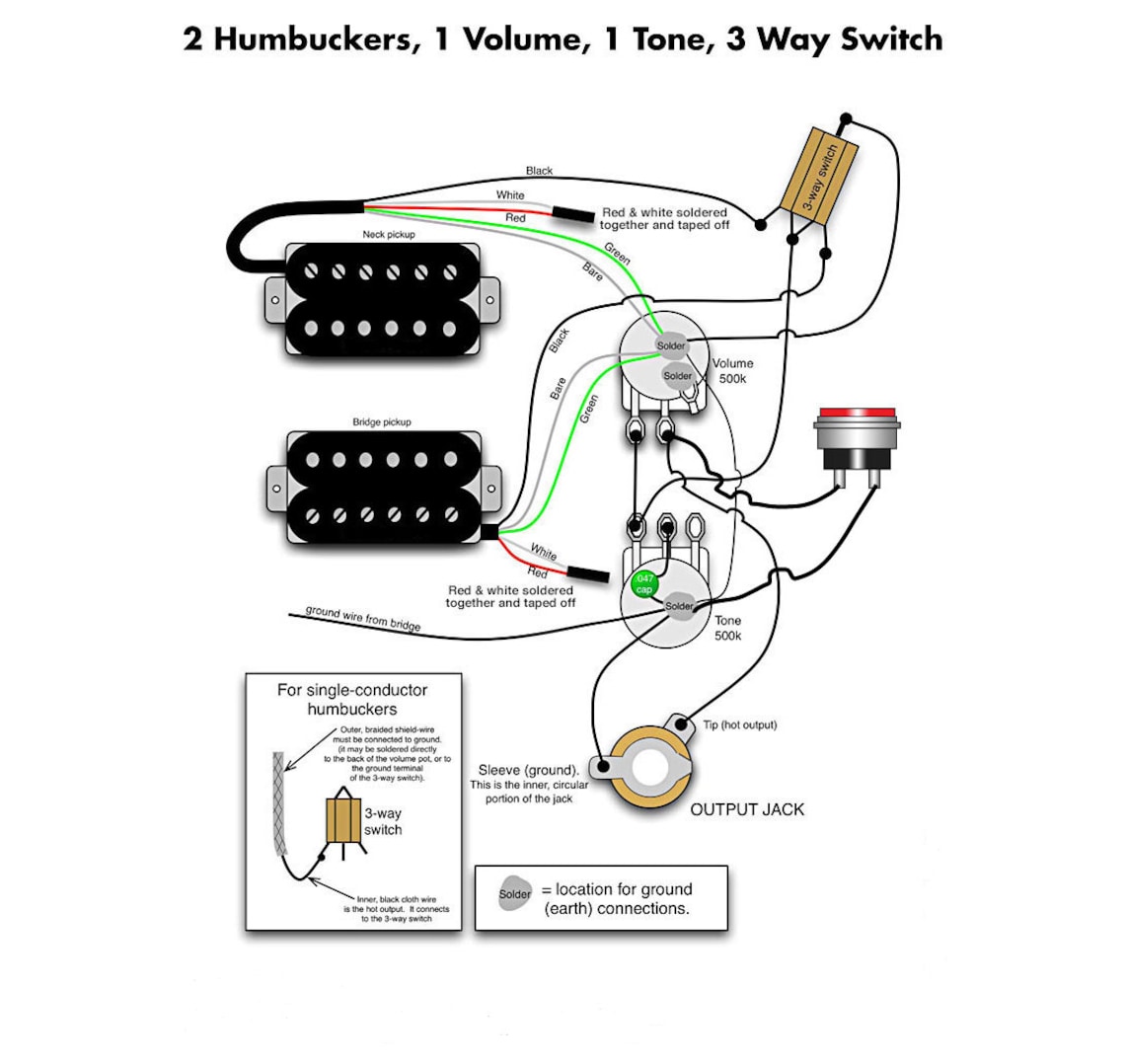

Faudrait cabler comme ça :


mais, ce n'est que mon avis perso, à moi.... :clin:

Polaroil

13053

Drogué·e à l’AFéine

Membre depuis 16 ans

17773 Posté le 14/01/2024 à 18:11:11

Merci beaucoup pour vos réponses.

A priori le killswitch est monté ainsi. Il met le tip à la masse quand on l’actionne. Je vais qd même essayer sans le mettre dans le circuit.

Feu pied: c’est bien un on on on, j’ai testé. J’ai essayé de mettre différentes couleurs mais je recycle ce que j’ai :mrg:

"And in the end, the love you take is equal to the love you make"

Mes annonces de matériel guitare

damorg

4075

Squatteur·euse d’AF

Membre depuis 5 ans

17774 Posté le 14/01/2024 à 18:58:23

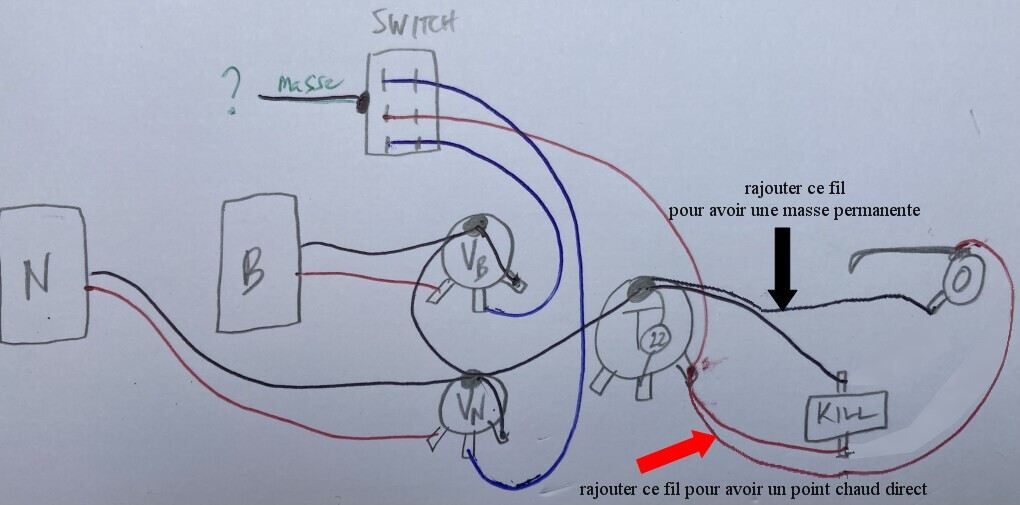

Moi, je serais toi, j'essayerais ça :

Polaroil

13053

Drogué·e à l’AFéine

Membre depuis 16 ans

17775 Posté le 14/01/2024 à 19:10:29

Merci beaucoup camarade, je vais essayer ça.

Mais avant, j’ai repéré un bug au niveau du potard de tone (le seul 500k qui me restait, recup d’un appareil hi-fi) : le point chaud (cosse de droite) est en contact avec la masse sur le potentiomètre (mon gros blurb de soudure). Pas normal d’avoir la continuité non ?

"And in the end, the love you take is equal to the love you make"

Mes annonces de matériel guitare

damorg

4075

Squatteur·euse d’AF

Membre depuis 5 ans

17776 Posté le 14/01/2024 à 20:35:38

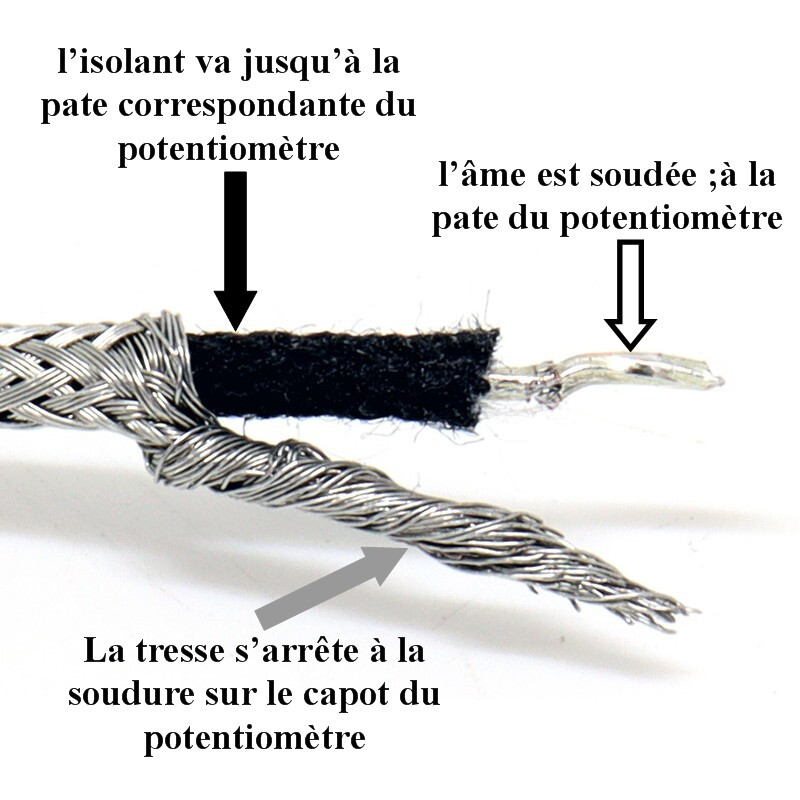

Petit rappel, on sait jamais (en fonction de ce que je vois sur ta photo)

On sait jamais ....

Polaroil

13053

Drogué·e à l’AFéine

Membre depuis 16 ans

17777 Posté le 14/01/2024 à 20:43:50

Édit : tu avais raison, j’avais la tresse qui touchait le point chaud côté manche :facepalm:

La sélection semble maintenant fonctionner. J’ai encore un bon buzz, mais je vais essayer sur autre chose que mon petit ampli de test .

Merci beaucoup ! ☺️

"And in the end, the love you take is equal to the love you make"

Mes annonces de matériel guitare

[ Dernière édition du message le 14/01/2024 à 20:57:57 ]

Hit !

22025

Vie après AF ?

Membre depuis 18 ans

17778 Posté le 15/01/2024 à 03:13:01

Hors sujet :

Moi je suggère un mois de désintox' pour Polaroil.
Avec bilan de santé intégral, dans le + grand secret du repos.

Car, en effet : si

Citation :
j’avais la tresse qui touchait le point chaud côté manche

- soit c'est involontaire et on va bien lui trouver un remède pour lui recoller la perruque africaine dans le bon sens,

- soit c'est intentionnel et gymnique, et du coup afiennement blâmable.
