tu l'as fait bobiner pour quelle impédance ?
Les barres aimants dans lesquelles sont vissés les plots réglables, c'est ferrite, alnico ?
T'aurais peut être pu y mettre un bobinage de Jazzbass à défaut,
mais faut garder l'originalité de l'instru collector
Max_Onhoff
9665
Je poste, donc je suis
Membre depuis 9 ans
Petite histoire de restauration autour de ma S......D M....r4
En 2010, j'avais fait l'acquisition du Module No5 qui permet de switcher séparément (et dans toutes les combinaisons entre micros) entre les modes double et/hors phase, ou splittés (avec volume et tone pour chacun). Le hors phase surtout m'interessait, et c'est vrai que sur le micro bridge c'était assez sensible. Par contre, sur le grave, pas de changement, et à peine une petite inflexion avec les deux micros ensemble. En même temps, je me disais qu'un micro grave, c'est un micro grave, volontiers moins défini...
Et puis le Module 5 je me suis amusé à le tester aussi sur la Modulator 6 que j'ai achetée en Octobre. Et là, la claque! Même sur le micro manche, chaque position est parfaitement facile à distinguer, et pas qu'un peu. Alors j'ai quasiment eu confirmation du souci que je pressentais déjà lors de la présentation de la basse sur le sujet de l'ami Hillmore.
J'ai donc sorti le multimètre, ouvert la baie des modules et commencé à tester les connexions de la basse (pas celles du module, puisqu'il est 100% fonctionnel avec la guitare), mais plutôt directement au bornier:
Ce bornier, il récupère les 4 fils de chaque micro pour les redispatcher dans le module, dont les connexions en font les différents modes d'utilisation, selon ce principe là:
Déjà au bornier, sur 4 bobines, 3 m'offrent une impédance moyenne de 6,4 kOhms, et la dernier 0,0. Zéro, c'est soit coupure soit court-circuit. Mon intuition auditive est donc vérifiée. Alors tant pis, malgré l'age et le respect dus à ma belle blonde, je me lance dans le démontage du humbucker manche, pour en découvrir au fur et à mesure du déshabillage les étapes suvantes:
Pour la légende: Première et deuxième photos, le papier entourant la bobine côté chevalet de ce micro manche est décollé... on a déjà du intervenir dessus.
Troisième photo, il est là le problème: Le fil et coupé, je n'ai plu qu'un des deux brins du bobinage.
Quatrième photo, pour une raison que je n'arrive pas à comprendre, un précédent propriétaire a jugé bon de souder ensemble les deux extensions de cette bobine
Bref, je prends la décision de démonter la bobine incriminée pour l'emmener chez mon luthier local qui m'a si bien réglé la 6 cordes.
Ca fait peur, hein?! La basse a vécu quasiment 20 ans aux Sables-d'Olonne... Merci l'air marin de l'Atlantique
Mon luthier a rebobiné de A à Z, avec bien des vicissitudes: La finesse du plastique des cadres de bobine est telle qu'à 41 ans ce sont des accessoires qui ont du mal à encaisser une deuxième fois la chaleur du parafinage ET l'étranglement du bobinage. La bobine s'est bien vrillée, mais j'ai tout de même réussi à la réinstaller, ressouder aux plots du humbucker, et réinstaller le tout dans la basse. Branchement dans l'ampli et là verdict: Putain, quand ça fonctionne, il y a une vraie différence au micro manche entre double en/hors phase et splitt. Et en intégrant les combinaisons avec le micro chevalet, j'ai récupéré au total 6 sons qui n'avaient jamais été accessibles, puisque depuis le début le micro ne fonctionnait dans toutes les positions qu'en simple (et simple diminué quand je le basculais dans ce qui aurait du être les deux positions "double").
Grandiose!
En 2010, j'avais fait l'acquisition du Module No5 qui permet de switcher séparément (et dans toutes les combinaisons entre micros) entre les modes double et/hors phase, ou splittés (avec volume et tone pour chacun). Le hors phase surtout m'interessait, et c'est vrai que sur le micro bridge c'était assez sensible. Par contre, sur le grave, pas de changement, et à peine une petite inflexion avec les deux micros ensemble. En même temps, je me disais qu'un micro grave, c'est un micro grave, volontiers moins défini...
Et puis le Module 5 je me suis amusé à le tester aussi sur la Modulator 6 que j'ai achetée en Octobre. Et là, la claque! Même sur le micro manche, chaque position est parfaitement facile à distinguer, et pas qu'un peu. Alors j'ai quasiment eu confirmation du souci que je pressentais déjà lors de la présentation de la basse sur le sujet de l'ami Hillmore.
J'ai donc sorti le multimètre, ouvert la baie des modules et commencé à tester les connexions de la basse (pas celles du module, puisqu'il est 100% fonctionnel avec la guitare), mais plutôt directement au bornier:
Ce bornier, il récupère les 4 fils de chaque micro pour les redispatcher dans le module, dont les connexions en font les différents modes d'utilisation, selon ce principe là:
Déjà au bornier, sur 4 bobines, 3 m'offrent une impédance moyenne de 6,4 kOhms, et la dernier 0,0. Zéro, c'est soit coupure soit court-circuit. Mon intuition auditive est donc vérifiée. Alors tant pis, malgré l'age et le respect dus à ma belle blonde, je me lance dans le démontage du humbucker manche, pour en découvrir au fur et à mesure du déshabillage les étapes suvantes:
Pour la légende: Première et deuxième photos, le papier entourant la bobine côté chevalet de ce micro manche est décollé... on a déjà du intervenir dessus.
Troisième photo, il est là le problème: Le fil et coupé, je n'ai plu qu'un des deux brins du bobinage.
Quatrième photo, pour une raison que je n'arrive pas à comprendre, un précédent propriétaire a jugé bon de souder ensemble les deux extensions de cette bobine
Bref, je prends la décision de démonter la bobine incriminée pour l'emmener chez mon luthier local qui m'a si bien réglé la 6 cordes.
Ca fait peur, hein?! La basse a vécu quasiment 20 ans aux Sables-d'Olonne... Merci l'air marin de l'Atlantique
Mon luthier a rebobiné de A à Z, avec bien des vicissitudes: La finesse du plastique des cadres de bobine est telle qu'à 41 ans ce sont des accessoires qui ont du mal à encaisser une deuxième fois la chaleur du parafinage ET l'étranglement du bobinage. La bobine s'est bien vrillée, mais j'ai tout de même réussi à la réinstaller, ressouder aux plots du humbucker, et réinstaller le tout dans la basse. Branchement dans l'ampli et là verdict: Putain, quand ça fonctionne, il y a une vraie différence au micro manche entre double en/hors phase et splitt. Et en intégrant les combinaisons avec le micro chevalet, j'ai récupéré au total 6 sons qui n'avaient jamais été accessibles, puisque depuis le début le micro ne fonctionnait dans toutes les positions qu'en simple (et simple diminué quand je le basculais dans ce qui aurait du être les deux positions "double").
Grandiose!
Ce que j'ai écrit? MON avis, voilà tout!
---> Dernier album en date <---
dana12
17910
Drogué·e à l’AFéine
Membre depuis 15 ans
Incrédule sur tout, sceptique sur le reste
damorg
4315
Squatteur·euse d’AF
Membre depuis 6 ans
tu l'as fait bobiner pour quelle impédance ?Les barres aimants dans lesquelles sont vissés les plots réglables, c'est ferrite, alnico ?
T'aurais peut être pu y mettre un bobinage de Jazzbass à défaut,
mais faut garder l'originalité de l'instru collector
Max_Onhoff
9665
Je poste, donc je suis
Membre depuis 9 ans
Je lui ai demandé de viser une impédance voisine des 3 autres pour ne pas être à la rue par rapport aux spécifications d'origine, mais la bobine qui s'est effondrée l'a empêché d'aller jusqu'au bout du processus. Il est d'ailleurs question qu'on en refasse faire une par une de ses connaissances en impression 3D, et celle-ci serait alors plus solide pour redonner encore davantage de tours, si toutefois ça doit apporter quelque chose au son, ce qui à la minute om j'écris ne paraît pas utile.
Le bobinage JB n'était pas envisageable, et aucun autre d'ailleurs, vu que bobine en main il m'a avoué n'en avoir jamais rencontré de semblable, elles sont spécifiques, aux côtes des micros maison intégralement conçus et fabriqués par la marque à l'époque. Et pour la nature des aimants, je suis incapable de te répondre
Le bobinage JB n'était pas envisageable, et aucun autre d'ailleurs, vu que bobine en main il m'a avoué n'en avoir jamais rencontré de semblable, elles sont spécifiques, aux côtes des micros maison intégralement conçus et fabriqués par la marque à l'époque. Et pour la nature des aimants, je suis incapable de te répondre
Ce que j'ai écrit? MON avis, voilà tout!
---> Dernier album en date <---
[ Dernière édition du message le 15/06/2020 à 10:52:14 ]
damorg
4315
Squatteur·euse d’AF
Membre depuis 6 ans
Max_Onhoff
9665
Je poste, donc je suis
Membre depuis 9 ans
damorg
4315
Squatteur·euse d’AF
Membre depuis 6 ans
chandl3r^
1662
AFicionado·a
Membre depuis 20 ans

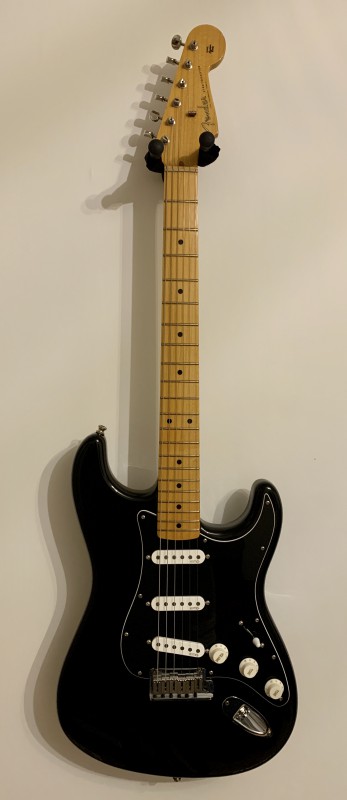

La black strat a changé pour la nième fois de micros... cette fois ci c’est un kit EMG crossroads avec un pickguard noir en mode gilmour 8)
Vraiment pas mal ces micros d’ailleurs, ça sonne vraiment classic strat mais avec aucune ronflette :D
Vraiment pas mal ces micros d’ailleurs, ça sonne vraiment classic strat mais avec aucune ronflette :D
[ Dernière édition du message le 15/06/2020 à 15:43:02 ]
kosmix
46307
Ma vie est un thread...
Membre depuis 19 ans
Rhôôô la belle Strat
Max : ben dis-donc elle a pris cher l'électronique
Tu as laissé la basse dans l'eau salée accrochée à un bouchot de moules ?
Max : ben dis-donc elle a pris cher l'électronique
Tu as laissé la basse dans l'eau salée accrochée à un bouchot de moules ?
Putain Walter mais qu'est-ce que le Vietnam vient foutre là-dedans ?
