Aujourd'hui, j'ai sauvé...

Al1r

2360

AFicionado·a

Membre depuis 17 ans

Sujet de la discussion Posté le 04/04/2015 à 18:48:58

Voilà, mon goût immodéré pour le chine et la récupération de vieux matos n'a encore joué un tour aujourd'hui... :??:

Voici le dernier sauvetage:
image.php

Arracher de la décheterie, un petit coup de chiffon (pour les traces de nicotines) et de compresseur (pour la poussière), il fonctionne parfaitement :bravo:

Je vous invite a poster vos sauvetages

AL1

[ Dernière édition du message le 04/04/2015 à 18:59:38 ]

Storky

5198

Je poste, donc je suis

Membre depuis 13 ans

2576 Posté le 04/03/2024 à 15:27:37

une sorte de bass reflex avec une membrane?

0

FuBiGa

372

Posteur·euse AFfamé·e

Membre depuis 16 ans

2577 Posté le 04/03/2024 à 15:58:42

C'est pour magnifier les silences :bravo:

1

« 2 + 2 = 5 (pour des valeurs suffisamment grandes de 2) »

Accord'Eure Pianos

1950

AFicionado·a

Membre depuis 18 ans

2578 Posté le 04/03/2024 à 18:28:59

Intéressant ce radiateur passif.ça explique pourquoi je n'entends rien sortir d'un des haut-parleurs d'une enceinte Bluetooth de mon fils. :mrg:

Par contre, c'est quand-même bizarre qu'une piste de circuit imprimé se soit coupée toute seule, non ?

0

Accordeur de pianos, amateur de synthés http://www.accord-eure.fr

Accord'Eure Pianos

1950

AFicionado·a

Membre depuis 18 ans

2579 Posté le 04/03/2024 à 18:36:53

Ce radiateur passif est un haut-parleur qui entre en résonance par sympathie avec le haut-parleur principal peut-être.Je sais que ce que j'écris là a l'air idiot mais ça me fait penser à un modèle de piano à queue Blüthner, qui a la particularité de posséder en plus de ses cordes frappées par les marteaux, d'autres cordes situées au dessus des autres et qui résonnent par "sympathie" comme on dit, les vibrations des cordes frappées entrainant la vibration de ces dernières.Il en résulte un son particulier, plus riche en harmoniques.

0

Accordeur de pianos, amateur de synthés http://www.accord-eure.fr

Nick Zefish

13036

Modérateur·trice thématique

Membre depuis 22 ans

2580 Posté le 04/03/2024 à 21:13:59

Je n'ai pas étudié la technique du radiateur passif, mais elle est utilisée sur énormément d’enceintes Bluetooth, ainsi que pas mal de caissons home-cinéma. Il me semble que l'avantage est de donner plus de grave, au détriment de la réponse transitoire: plus fort, mais moins net.

0

Polaroil

13791

Drogué·e à l’AFéine

Membre depuis 17 ans

2581 Posté le 04/03/2024 à 21:41:53

J'ai des enceintes KEF de 1975 avec le même principe. C'est vieux comme mes robes.
C'est pas aussi réactif que du moderne mais ça rend du 30 Hz :mrg:

1

"And in the end, the love you take is equal to the love you make"

Mes annonces de matériel guitare

Light'UP!

1835

AFicionado·a

Membre depuis 6 ans

2582 Posté le 04/03/2024 à 21:47:08

C'est assez curieux, pourquoi pas mais ça doit fatalement engendrer une perte d'énergie... :?!:

Et pour rebondir sur les pianos, je ne connais pas spécialement Blüthner, mais tous les pianos ont déjà 2 cordes par note dans les médiums et 3 dans les aigus, accordées avec une légère différence pour les harmoniques. Et quand tu appuies sur la pédale centrale "una corda" (celle de gauche), les marteaux se décalent légèrement de manière à ne frapper qu'une corde par note, ce qui change le timbre de l'instrument et réduit aussi le volume.

Il y existe au moins deux autres mécanismes dits de "sourdine" ou "modérateur": Le plus courant intercale une bande de feutre entre les marteaux et les cordes => ça étouffe le son. Un autre (celui de mon vieux Pleyel droit 19ème) rapproche les marteaux des cordes => course plus courte = impact moins fort...

C'était la minute piano... :volatil:

2

http://light.up.free.fr

michel.29

3341

Squatteur·euse d’AF

Membre depuis 16 ans

2583 Posté le 04/03/2024 à 22:28:21

des membranes passives
je confirme
courant sur bien des petites enceintes BlueTooth
dont les Bose, nombre de JBL, ( Flip, Charge...) et autres du genre
assez courant en HiFi
bien sûr chez KEF
mais bien d'autres dont Philips ( 22rh457)
Celestion Ditton 66, 150, 15xr...
Elipson ( 2004, 1002, 3002...)

1

kosmix

51730

AF, je suis ton père

Membre depuis 20 ans

2584 Posté le 05/03/2024 à 00:21:20

OK, merci pour vos explications j'aurais appris un truc, même si je reste un peu sceptique quant à l'efficacité du dispositif.

0

Putain Walter mais qu'est-ce que le Vietnam vient foutre là-dedans ?

alex.d.

5829

Je poste, donc je suis

Membre depuis 10 ans

2585 Posté le 05/03/2024 à 00:27:25

Tu peux regarder le test du jour, il y a un radiateur passif dedans :
https://fr.audiofanzine.com/ampli-guitare-portable/positive-grid/spark-go/editorial/tests/test-de-de-l-amplificateur-positive-grid-spark-go.html

0

Spacionot (ex Cola Verde)

2799

Squatteur·euse d’AF

Membre depuis 13 ans

2586 Posté le 05/03/2024 à 00:35:07

Citation de kosmix :

OK, merci pour vos explications j'aurais appris un truc, même si je reste un peu sceptique quant à l'efficacité du dispositif.

A mon avis, si c'est bien conçu et calculé c'est très efficace. J'ai un petite enceinte bluetooth Maxell qui est minuscule et qui a vraiment du coffre. Quand je l'ai écoutée j'ai trouvé ça incroyable. Elle fait dans les 16cm*5*5 elle est stéréo avec deux radiateurs passifs à l'arrière. Quand l'électronique a lâché (ampli crâmé) je l'ai branchée sur un ampli d'une autre enceinte bluetooth (qui, elle avait un son pourri). Elle est maintenant reliée à cette ampli par un fil. J'ai du faire une égalisation en sortie de ma STAN car je me suis aperçu que l'ampli d'origine (intégré) avait probablement un DSP pour embellir le son. Maintenant elle me sert pour contrôler mes mixages. Cela pourrait fait l'objet d'un post ici, il faut juste que je fasse quelques photos.

2

https://spacionot.bandcamp.com/

[ Dernière édition du message le 05/03/2024 à 01:39:03 ]

kosmix

51730

AF, je suis ton père

Membre depuis 20 ans

2587 Posté le 05/03/2024 à 01:20:41

Intéressant.

0

Putain Walter mais qu'est-ce que le Vietnam vient foutre là-dedans ?

plcv83

2004

Professionnel·le de l’audio

Membre depuis 18 ans

2588 Posté le 05/03/2024 à 12:19:57

quand c'est bien calculé c'est rudement efficace! Focal, entre autre, l'utilise sur des gros moniteur de studio

0

-> --> ---> ----> On fait le tour de l'atelier ?

kosmix

51730

AF, je suis ton père

Membre depuis 20 ans

2589 Posté le 05/03/2024 à 12:22:59

Ah ouais OK si Focal le fait alors ça semble un minimum sérieux (et ce n'est pas sarcastique).

0

Putain Walter mais qu'est-ce que le Vietnam vient foutre là-dedans ?

.: Odon Quelconque :.

11718

Drogué·e à l’AFéine

Membre depuis 23 ans

2590 Posté le 05/03/2024 à 12:58:54

Citation de michel.29 :

des membranes passives
je confirme
courant sur bien des petites enceintes BlueTooth dont les Bose, nombre de JBL, ( Flip, Charge...) et autres du genre

Je confirme la confirmation : toutes ont à chaque extrémité des membranes suspendues et lestées, afin de les accorder au volume interne, qui leur permettent de restituer (à peu près) des fréquences assez basses, ce qui donne un son avec plus de corps et d'assise que leurs dimensions le laissent présager. On n'est pas du tout dans la Hi-Fi par contre, d'ailleurs les dernières JBL Flip sont... mono.

Et, en moniteurs de studio, n'oublions pas Mackie sur les HR824 sorties en 1997, dont la réputation en terme de réponse dans le bas par rapport à leur gabarit n'est plus à faire depuis longtemps.

https://www.soundonsound.com/reviews/mackie-hr824

Citation :

At low frequencies, the bass driver moves over a relatively small distance compared with conventionally ported designs, and a lot of the deep bass energy actually emerges from the passive radiator. This allows the cabinet to have a nominally flat frequency response right down to 37Hz (3dB down)

Le radiateur passif couvre toute la hauteur de l'enceinte à l'arrière, derrière la platine électronique.

https://reverb.com/item/40110682-mackie-hr824-powered-speaker-passive-radiator-replacement-part-080-029-00

C'est un peu comme si l'onde d'un bass reflex servait à faire bouger une membrane au lieu de sortir à l'air libre.

1

« What is full of redundancy or formula is predictably boring. What is free of all structure or discipline is randomly boring. In between lies art. » (Wendy Carlos)

[ Dernière édition du message le 05/03/2024 à 13:05:10 ]

Storky

5198

Je poste, donc je suis

Membre depuis 13 ans

2591 Posté le 05/03/2024 à 13:46:46

mais pourquoi on appelle ça un radiateur?

0

Nick Zefish

13036

Modérateur·trice thématique

Membre depuis 22 ans

2592 Posté le 05/03/2024 à 14:03:38

Je suppose que c'est un traduction littérale de l'anglais "(passive) radiator", qui devrait plutôt être traduit par "diffuseur passif". Si le terme "radiator" a gardé son sens de "diffuseur" en anglais, il l'a perdu en français, bien qu'on retrouve un sens voisin dans le terme "irradier".

2

.: Odon Quelconque :.

11718

Drogué·e à l’AFéine

Membre depuis 23 ans

2593 Posté le 05/03/2024 à 14:11:44

Citation :

Le rayonnement est le processus d'émission ou de propagation d'énergie et de quantité de mouvement impliquant une onde ou une particule.

Ça marche pour les ondes sonores aussi. :mrg:

0

« What is full of redundancy or formula is predictably boring. What is free of all structure or discipline is randomly boring. In between lies art. » (Wendy Carlos)

tooffy

1520

AFicionado·a

Membre depuis 14 ans

2594 Posté le 14/03/2024 à 17:39:22

Citation de michel.29 :

pas encore sauvé mais çà ne saurait tarder
en HiFi
un combi DUAL HS151 avec ses enceintes CL 138
https://www.hifi-archiv.info/Dual%20Anleitungen%20&%20Kataloge/Dual%20Kompaktanlagen%20H,HS,KA,VK/Dual%20HS%20151%20Service/hs151-01.jpg
https://www.audiovintage.fr/leforum/viewtopic.php?t=8700&start=20
pris sur une annonce du coincoin pour les CL138 à 10€

je suis sur une HS 38 ces temps-cis, on me l'a donné (apporté devant la porte, l'ex proprio voulait vraiment pas que ca parte à la benne)

0

Memento mori.
Si jamais, je cherche des vieux CD thunderdome ;)

tooffy

1520

AFicionado·a

Membre depuis 14 ans

2595 Posté le 15/03/2024 à 07:20:53

ATTENTION: Bidouille à l'arrache de très bas niveau.
NE FAITES PAS CA CHEZ VOUS.

Dimanche, je vois passer une annonce: "Sono à réparer gratuite"

Le texte laissait deviner que l'auteur de l'annonce ne devait pas y connaître grand chose.
Après quelques échanges, il me réserve le lot.
Le don est issu d'une association, étant moi même dans l'associatif, ca a plaidé en ma faveur.

Bref, en discutant, le président de l'association donneuse disait "une enceinte s'est arrêtée lors d'une soirée y'a quelques années ca prend de la place, et c'est trop lourd pour les animatrices.
C'était don ou benne, il voulait pas vendre pour en recupérer 2 fois rien et être emm@rdé ensuite si le vendeur est un chiant.

J'ai donc chargé:
2 enceintes IMG PAB15MK2
1 ampli IMG STA-750
1 double lecteur CD IMG CD-262DJ
1 table de mixage IMG MPX-206/SW
1 rack pour l'électronique

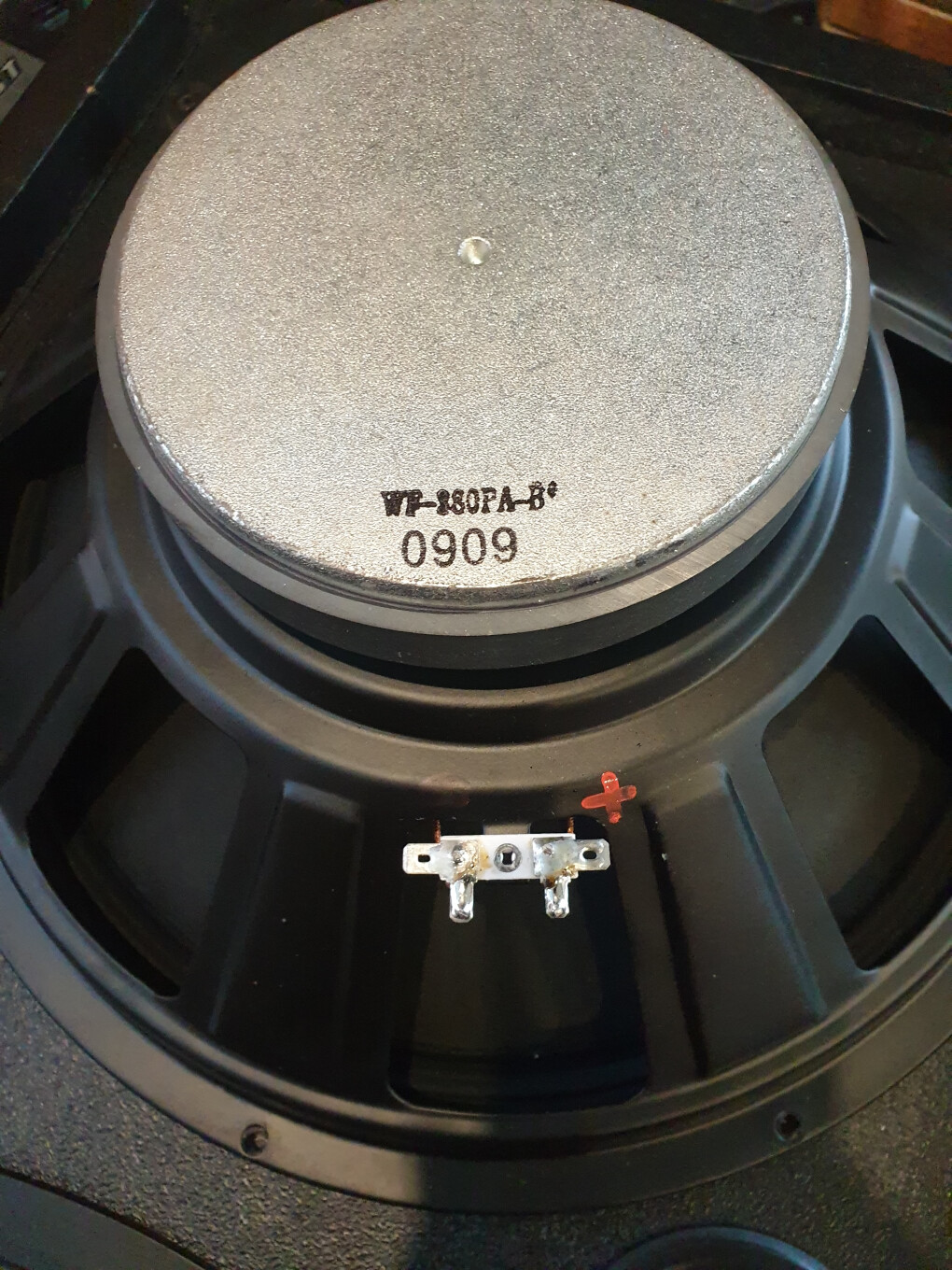

1er test des enceintes, y'en a une qui sort pas de basses.

Mesure de l'impédance du 15 pouces: infinie.

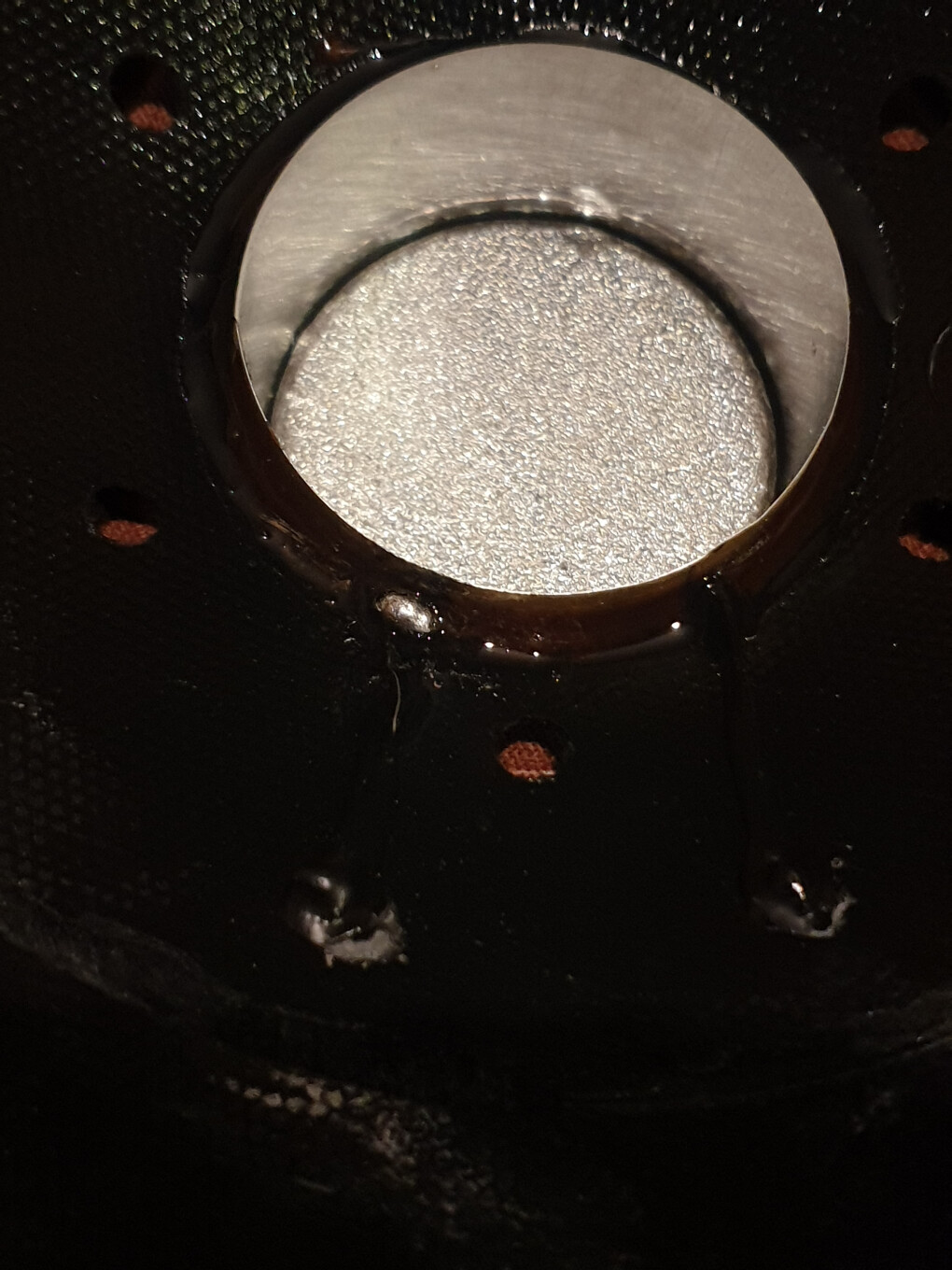

Foutu pour foutu, je découpe le cache poussière et je trouve un fil coupé à ras de la bobine.
je remonterai pour tests avant de recoller un cache bobine.

Un peu de grattage de la résine, une soudure dégueulasse et ca fonctionne.

On verra bien combien de temps cela marche :lol:

sinon si quelqu'un a un (ou une paire de) 38cm qui traine(nt)
(c'est ballot, j'en ai donné 2 l'an dernier!)

J'ai pas trop de doute pour l'électronique, ca devrait fonctionner.
Je verrai ce que je fais de ce matériel, on peut ni tout garder, ni tout utiliser.
Ca fera surement plaisir à des jeunes.

1

Memento mori.
Si jamais, je cherche des vieux CD thunderdome ;)

[ Dernière édition du message le 15/03/2024 à 07:43:10 ]

Al1r

2360

AFicionado·a

Membre depuis 17 ans

2596 Posté le 15/03/2024 à 07:49:07

IMG c'est Monacor....
celui-ci peut-être ?
https://www.monacor.com/products/components/speaker-technology/pa-bass-speakers-/sp-382pa/

0

AL1

tooffy

1520

AFicionado·a

Membre depuis 14 ans

2597 Posté le 15/03/2024 à 08:01:28

Peut être.
On va deja voir si ma bidouille tient (j'y crois pas trop).

0

Memento mori.
Si jamais, je cherche des vieux CD thunderdome ;)

Push-Pull

21369

Vie après AF ?

Membre depuis 21 ans

2598 Posté le 16/03/2024 à 10:48:23

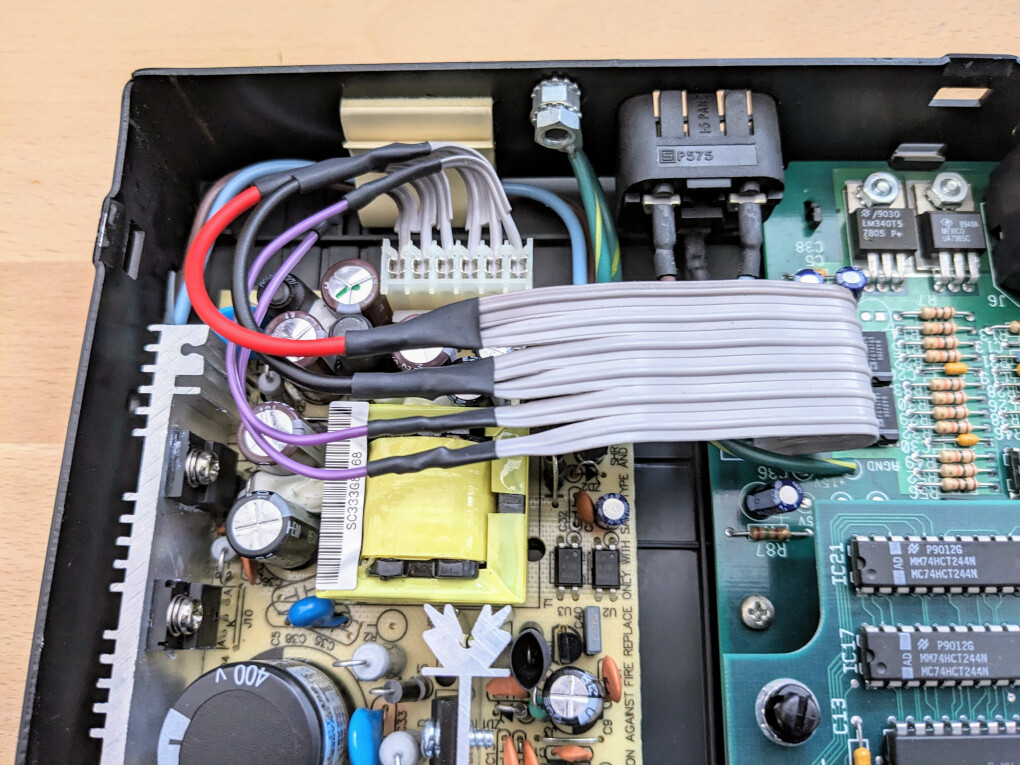

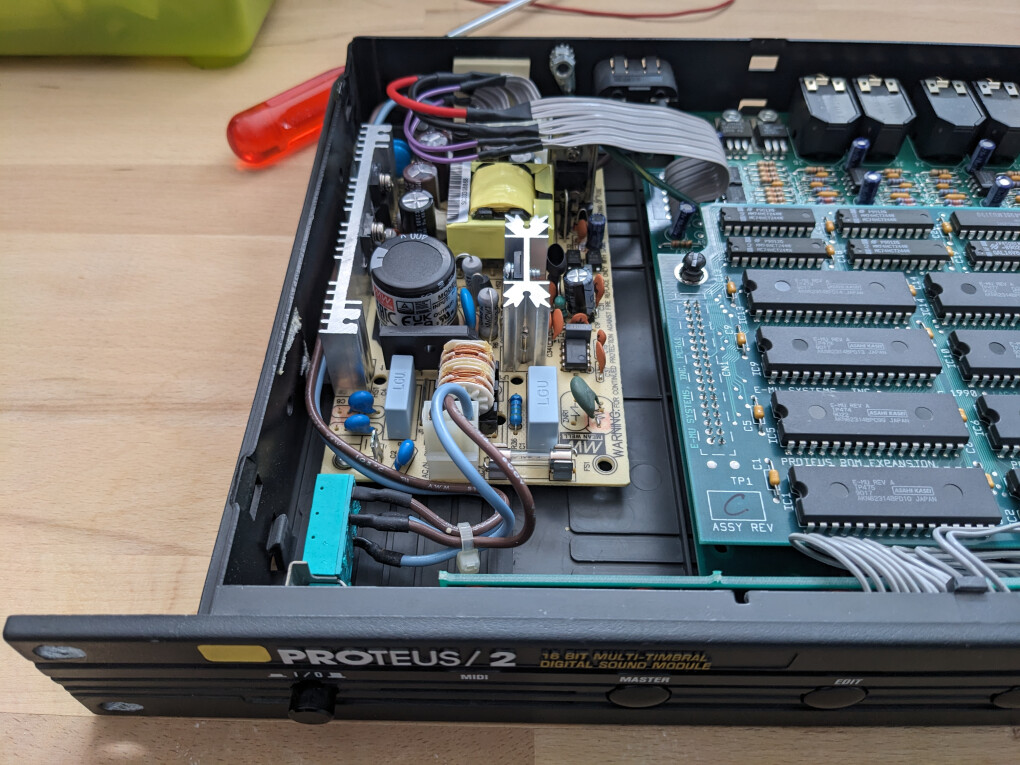

Alors ici un sauvetage qui m'a réellement fait plaisir: changement d'alim sur un rack Emu Proteus.

Le synthé s'éteignait par intermittence, puis un jour plus rien. Ok j'ouvre et je check les tensions: il ne reste que le 5V, les -12 et +12 sont morts. C'était une alim à découpage de l'époque, hop on va changer tout ça.
J'ai trouvé une MeanWell avec les bonnes tensions et des dimensions à peu près identiques: la PT-45B. Go !
Et voilà le résultat:

Eéééévidemment, le connecteur de sortie n'a pas les tensions dans le même ordre, donc il a fallu couper et refaire les connections pour que les bonne tensions arrivent au bon endroit:
