Sujet de la discussion Aujourd'hui, j'ai sauvé...
Voilà, mon goût immodéré pour le chine et la récupération de vieux matos n'a encore joué un tour aujourd'hui...:??:
Voici le dernier sauvetage:
image.php
Arracher de la décheterie, un petit coup de chiffon (pour les traces de nicotines) et de compresseur (pour la poussière), il fonctionne parfaitement:bravo:

Je vous invite a poster vos sauvetages ;)
AL1

[ Dernière édition du message le 04/04/2015 à 18:59:38 ]

Afficher le sujet de la discussion
2171
des Philips de la bonne époque
pas trouvé les enceintes avec ?
enceintes avec des références en 22RH quelquechose ?
si c'est bidouillé çà doit dêtre déja vieux vu la poussière présente sur les fils
bidouillé par le réparateur télé du coin en 1985 ?
2172
Citation de michel.29 :
pas trouvé les enceintes avec ?

Hélas non:??:
mais j'ai çà en stock;)
https://fr.audiofanzine.com/enceinte-hifi/philips/ah483/
Citation de michel.29 :
si c'est bidouillé çà doit dêtre déja vieux vu la poussière présente sur les fils
bidouillé par le réparateur télé du coin en 1985 ?

Ils ont dû traîner une bonne vingtaine d'années dans un grenier, d'après l'ami chez qui je les ai récupérés...
Les transistors d'origines (BD313/BD314) ont été remplacés par des MJ2955/2N3055.
Je ne sais pas si çà a fonctionné comme cela...en tout cas, il est muet comme une carpe...même pas un petit crachotement dans les HPs.

Je vais faire une petite recherche dans un stock de vieilleries que j'ai récupéré d'une séance de "faite place" chez une de nos radios nationales il y a quelques années. Avec un peu de chance..:8) qui sait?
AL1

[ Dernière édition du message le 07/07/2022 à 08:48:39 ]

2173
des paires MJ2055 2N3055 ?
juste en VCE max
les 2 sont Motorola ou On-semi ?
plus de gain que les BD montés en origine
2174
Citation :
les 2 sont Motorola ou On-semi ?


Pas encore eu le temps d'approfondir...:??:
AL1
2175
:(((:((( La restauration n'est pas finie!

Après un nouveau coup d'oeil...

Sur un canal Il manque un fusible qui alimente l'étage de puissance...Bon c'est pas la mer a boire mais j'aime pas çà!
sur l'autre canal, un transistor a tout simplement disparu...ne restent que les trois pattes sur le circuit... Ok, çà se remplace...

Mais çà commence a ressembler à une reconstruction complète :8)
Je vais mettre mon alimentation "maison" protégée pour dépatouiller tout çà sans rien casser de plus :clin:

Citation :
les 2 sont Motorola ou On-semi ?

les 2N3055 sont tagués RCA
AL1

[ Dernière édition du message le 08/07/2022 à 13:32:06 ]

2176
RCA ?
possible que çà soit une réparation faite dès 1980 ou faite avec du vieux stock
possiblement des transistors homotaxiaux
une ancienne technique de fabrication conduisant à des transistors ayant une fréquence de transition bien plus faible que les actuels
2177
Aujourd'hui, un truc improbable (posté aussi sur VAH)!

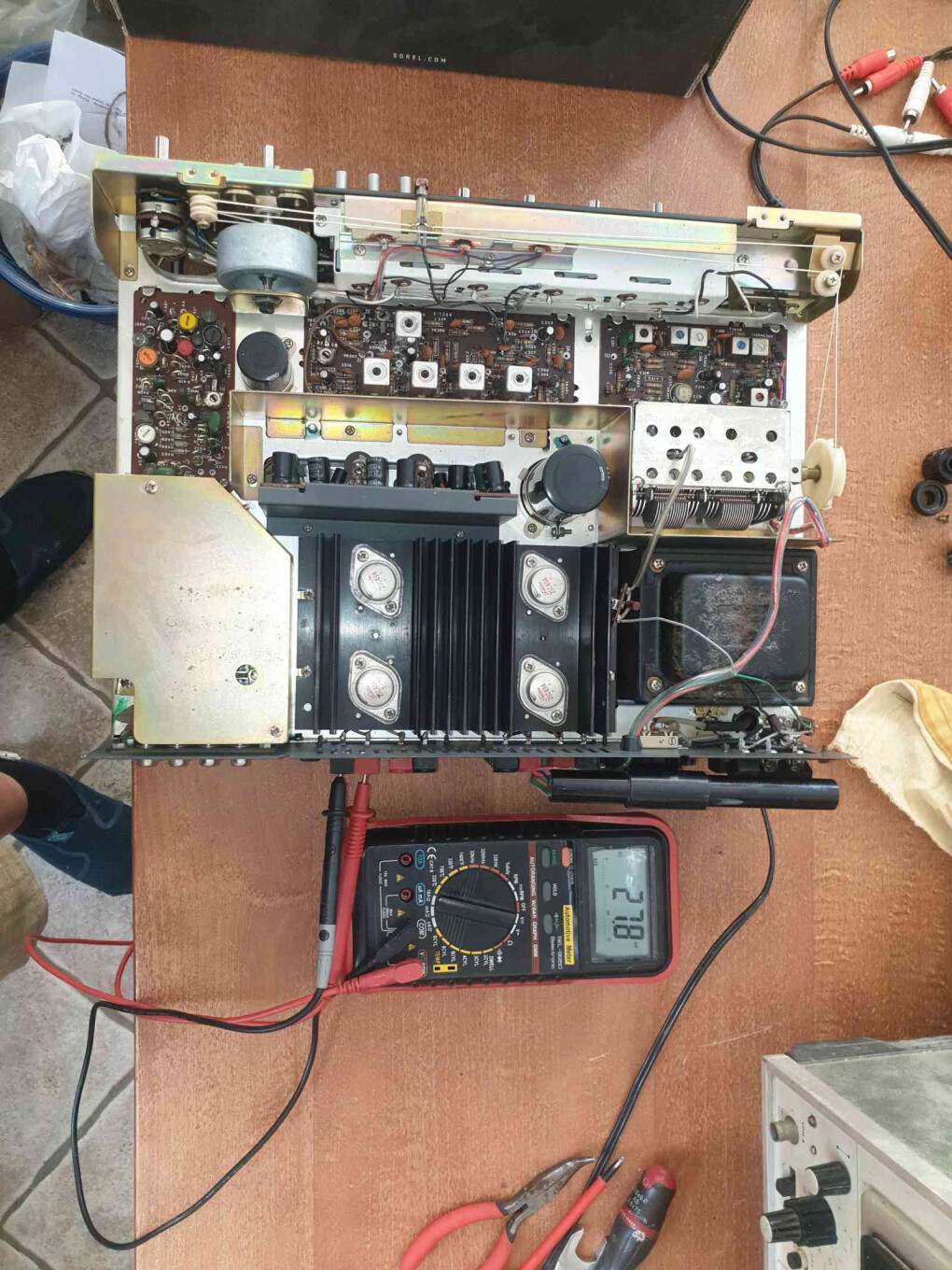

Un récepteur radio et ampli Sansui 1000-X.


- la partie ampli fonctionne normalement si on utilise pas le preamp (il y a des ponts que l'on peut ôter pour attaquer directement l'étage ampli).
- via le préamp, soucis de différence de niveau sonore.


J'ai fais beaucoup de nettoyage, avant de trouver que cette différence était plus ou moins marquée selon la position du potard volume.

Piste1:

Piste 2:

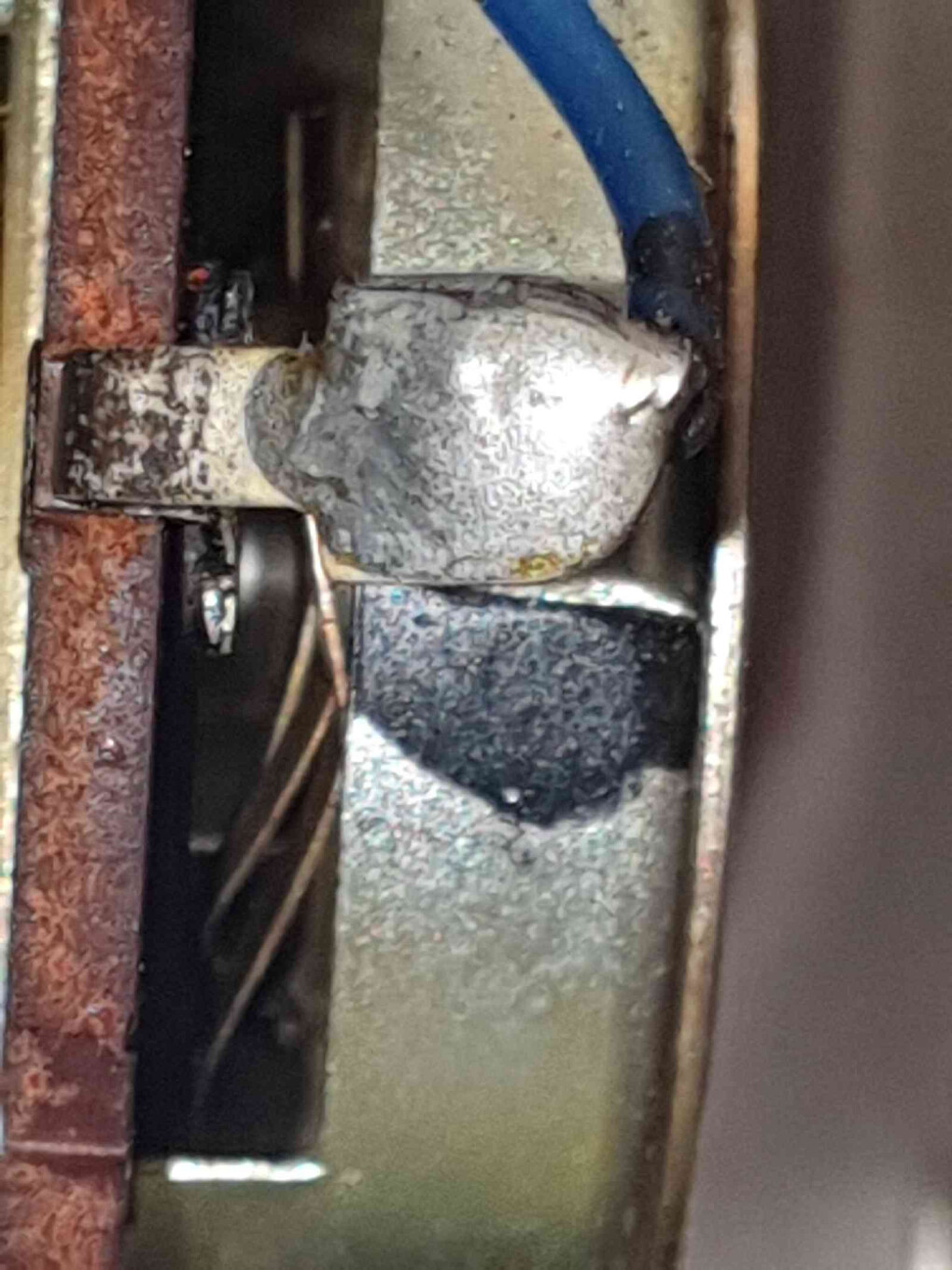

Et oui, c'est une bête panne mécanique, un des pattes de contact de la piste dans le potard est tordue/retournée !

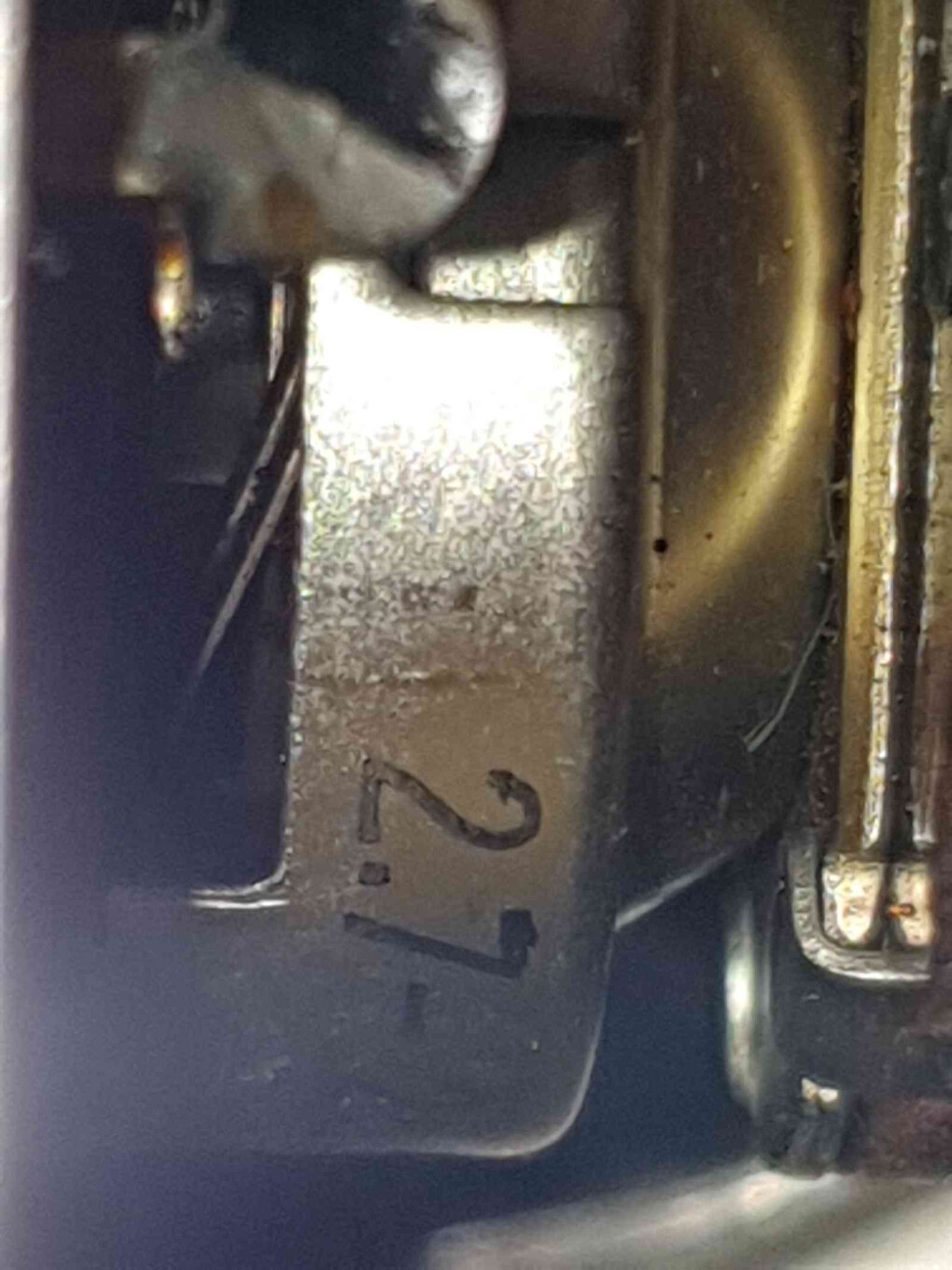

Si quelqu'un sait ou trouver un potard: alps 2.7-250kΩ BX2 tige Ø6 longueur 30mm
ou un potard DE QUALITE linéaire stéréo de 250K avec une tige Ø6mm long.30mm pour trou de fixation 10mm, ca m'intéresse.

Memento mori.
Si jamais, je cherche des vieux CD thunderdome ;)

[ Dernière édition du message le 30/07/2022 à 17:24:07 ]

2178
Chez St Quentin Radio, il y a des potentiomètres à axe cannelés de qualité correcte (marque "Alpha", il me semble que c'est assez équivalent aux Alps de base).
https://www.stquentin-radio.com/?page=categorie&cat=2&id=0&act=&sous_cat1=32&sous_cat2=970&sous_cat3=401&ar_cat=2&v=1

Il n'y a pas en 250K. Ca n'est pas forcément un problème: dans la plupart des montages, le potentiomètre est utilisé en pont diviseur de tension. On peut changer la valeur max et ça marche quand même. La course sera légèrement différente, mais on fait toujours varier de 0 à 100%.

Sin on il faut regarder chez les habituels sites en ligne: Mouser, Radiospares...
2179
Pour un ampli JVC j'avais cherché partout (mouser, tout ça) et j'avais trouvé ce que je cherchais sur ebay, c'était un ALPS log avec point central (nécessaire à la fonction loudness, comme le tien il me semble ?). Pas avec la bonne emprunte, mais comme j'ai rien trouvé d'autre, j'ai mis des petits fils pour relier au circuit imprimé.

Si c'était à refaire je tenterais la réparation du potard d'origine.
2180
Merci.

Reparer celui-là, je peux tenter mais sans conviction.

Je regarderai pour une plus ou moins équivalence.
