Aujourd'hui, j'ai sauvé...
- 2 910 réponses
- 161 participants
- 297 111 vues
- 189 followers
Afficher le sujet de la discussion
Eric, tu trouveras le câblage du TA4 de ton micro dans le document ci-aprés...
https://fccid.io/OSDTS900/User-Manual/Users-Manual-713624
et pour plusieurs autres micros (shure en autre ici)
https://www.point-sourceaudio.com/support/wiring/
Tu devrais pouvoir faire le mapping des connexions...
Al1r t'es un killer!
Blindé non (il l'avait depuis une dizaine d'années, acheté en occasion), il en a un autre plus récent en clavier principal et c'est un outil de travail ! Savoir qu'il y a un risque qu'il replante pendant ses sessions est l'ajout d'un stress qu'il veut éviter. Je le comprends, même si le risque zéro n'existe pas, il préfère repartir sur une base plus fraiche.
Quand il me l'a donné, il ne fonctionnait plus. Je lui ai dit "faut regarder, ça se trouve c'est pas grave et réparable" mais il n'avait plus confiance, il s'est dit "il est vieux et fatigué (la tache sur l'écran, le bouton qui s'est enfoncé dans la coque,le plantage...), il risque de me refaire des sales coups".
j'ai un autre pote musicien qui a un claviers en 5 ou 6 exemplaires (peut être même 7 aujourd'hui).
C'est son instrument de travail, il a tout dessus et il ne veut pas se prendre la tête à refaire ses configurations et ses sets. Dés qu'il en voit un en occaz même en panne, il le prends (en instrument de secours en cas de pépin pendant le boulot et les autres pour pièces si l'un d'entre eux rends l'âme)
Chacun son fonctionnement
Polaroil
13791
Drogué·e à l’AFéine
Membre depuis 17 ans
Al1r
2360
AFicionado·a
Membre depuis 17 ans
J'ai dû faire ma première réparation sur un ampli comme le tient ... L'étage de puissance cramé! Déjà à l'époque (année 80) les pièces d'origine étaient rares. J' avais trouvé les transistors chez un petit réparateur "officiel Pioneer" pas loin de chez moi.
Soigne bien la bête... C'est un collector survivant.
... L'étage de puissance cramé! Déjà à l'époque (année 80) les pièces d'origine étaient rares. J' avais trouvé les transistors chez un petit réparateur "officiel Pioneer" pas loin de chez moi.Soigne bien la bête... C'est un collector survivant.
AL1
[ Dernière édition du message le 13/03/2023 à 07:45:33 ]
Polaroil
13791
Drogué·e à l’AFéine
Membre depuis 17 ans
michel.29
3341
Squatteur·euse d’AF
Membre depuis 16 ans
dans la catégorie HiFi
j'en ai fait ce We
une connaissance qui a mis la main sur quelques belles machines sur un "vidage de maison"
sauvé:
Revox B77 (R2R)
Akai GX635 ( R2R)
Pioneer CT-F900 (cassette)
Sansui AU317
Sansui AU-D7
sono ? ou presque
Technics SL1200 MK2
et un petit ampli sono EMB A1S
ces éléments serainent sortis d'une ancienne salle de bal qui aurait partiellement été convertie en discothèque
pas d'enceintes, pas d'autres amplis de sono
il compte sur moi pour les remettre en route
ce qui est fait pour la cassette Pioneer ( un galet dont la gomme était glacée)
en bonne voie pour le Akai (condos archi cuits)
un galet presseur mort sur le Revox + sûrement des condos pas frais
EMB , pas bon, le transfo est cramé ( torique Metalimphy)
il a déja un ampli ( Pioneer SA8500-2)
Quad 405 ?
j'en ai restauré un en septembre dernier
changer sans se poser de question les condos en bakélite ROE
de mémoire aussi des tantales à changer , de bons chimiques (Nichicon uKA) conviendront
Panasonic EEU-FR pour les découplages d'alim
si accès à un pont de mesure RLC
vérifier la santé des cartouches de l'alim
sur l'exemplaire que j'avais eu , un condo d'alim était douteux en ESR
j'en ai fait ce We
une connaissance qui a mis la main sur quelques belles machines sur un "vidage de maison"
sauvé:
Revox B77 (R2R)
Akai GX635 ( R2R)
Pioneer CT-F900 (cassette)
Sansui AU317
Sansui AU-D7
sono ? ou presque
Technics SL1200 MK2
et un petit ampli sono EMB A1S
ces éléments serainent sortis d'une ancienne salle de bal qui aurait partiellement été convertie en discothèque
pas d'enceintes, pas d'autres amplis de sono
il compte sur moi pour les remettre en route
ce qui est fait pour la cassette Pioneer ( un galet dont la gomme était glacée)
en bonne voie pour le Akai (condos archi cuits)
un galet presseur mort sur le Revox + sûrement des condos pas frais
EMB , pas bon, le transfo est cramé ( torique Metalimphy)
il a déja un ampli ( Pioneer SA8500-2)
Quad 405 ?
j'en ai restauré un en septembre dernier
changer sans se poser de question les condos en bakélite ROE
de mémoire aussi des tantales à changer , de bons chimiques (Nichicon uKA) conviendront
Panasonic EEU-FR pour les découplages d'alim
si accès à un pont de mesure RLC
vérifier la santé des cartouches de l'alim
sur l'exemplaire que j'avais eu , un condo d'alim était douteux en ESR
[ Dernière édition du message le 14/03/2023 à 01:05:19 ]
Al1r
2360
AFicionado·a
Membre depuis 17 ans
De quoi passer le temps
Il y a quelques belles pièces dans le lot... Revox, Technics ...
Il y a quelques belles pièces dans le lot... Revox, Technics ...
AL1
Polaroil
13791
Drogué·e à l’AFéine
Membre depuis 17 ans
Al1r
2360
AFicionado·a
Membre depuis 17 ans
Eric Music Strasbourg
4598
Squatteur·euse d’AF
Membre depuis 18 ans
Al1r
2360
AFicionado·a
Membre depuis 17 ans
Citation de Eric :
Je ne trouve pas la modification à faire.
Je n'ai pas trouvé le schéma des shure et comment patcher l'adaptateur.
Eric, tu trouveras le câblage du TA4 de ton micro dans le document ci-aprés...
https://fccid.io/OSDTS900/User-Manual/Users-Manual-713624
et pour plusieurs autres micros (shure en autre ici)
https://www.point-sourceaudio.com/support/wiring/
Tu devrais pouvoir faire le mapping des connexions...
AL1
Eric Music Strasbourg
4598
Squatteur·euse d’AF
Membre depuis 18 ans
Citation de Al1r :
Citation de Eric :Je ne trouve pas la modification à faire.
Je n'ai pas trouvé le schéma des shure et comment patcher l'adaptateur.
Eric, tu trouveras le câblage du TA4 de ton micro dans le document ci-aprés...
https://fccid.io/OSDTS900/User-Manual/Users-Manual-713624
et pour plusieurs autres micros (shure en autre ici)
https://www.point-sourceaudio.com/support/wiring/
Tu devrais pouvoir faire le mapping des connexions...
Al1r t'es un killer!
Eric
ToonSpirit
864
Posteur·euse AFfolé·e
Membre depuis 22 ans
Je m'incruste sur le sujet suite à une suggestion dans un autre post.

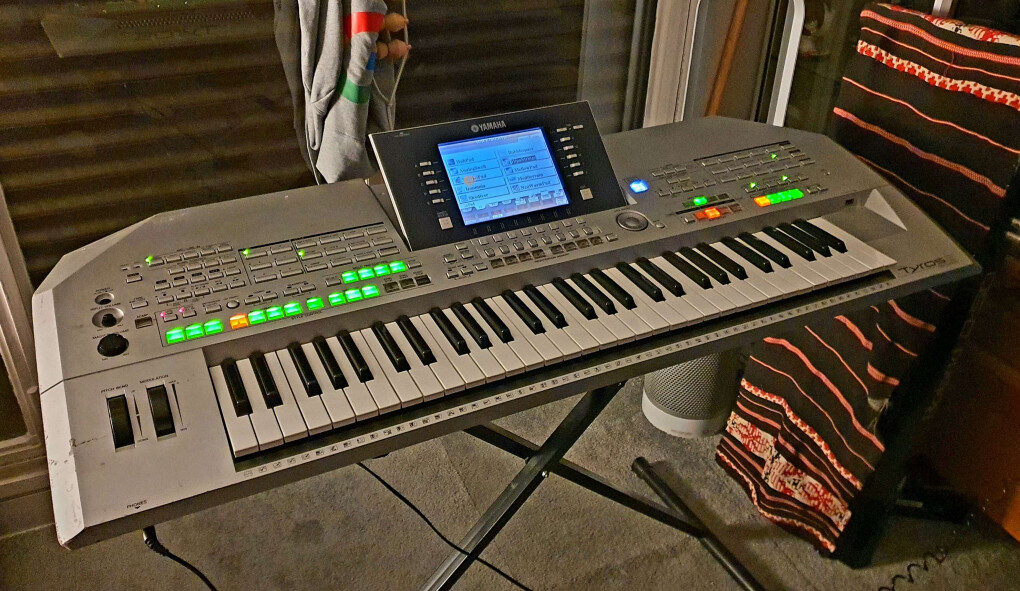

J'ai sauvé un Tyros 2 :
Un ami m'envoie un message en me disant qu'il va amener son clavier à la déchetterie ! Pendant qu'il jouait, coupure de courant, le clavier ne démarre plus et reste bloqué sur l'écran d'accueil. Il ne veut plus l'utiliser même si c'est réparable, perte de confiance !
Je l'ai récupéré direct même si ça prends de la place et que j'en manque en me disant que ça doit être réparable.
Résultat ? Il fonctionne parfaitement ! (à voir si ça replante aléatoirement). J'ai juste un bouton enfoncé à réparer (démontage complet obligatoire, c'est en façade) et l'écran a une tache interne bizarre mais c'est utilisable.
Un
J'ai sauvé un Tyros 2 :
Un ami m'envoie un message en me disant qu'il va amener son clavier à la déchetterie ! Pendant qu'il jouait, coupure de courant, le clavier ne démarre plus et reste bloqué sur l'écran d'accueil. Il ne veut plus l'utiliser même si c'est réparable, perte de confiance !
Je l'ai récupéré direct même si ça prends de la place et que j'en manque en me disant que ça doit être réparable.
Résultat ? Il fonctionne parfaitement ! (à voir si ça replante aléatoirement). J'ai juste un bouton enfoncé à réparer (démontage complet obligatoire, c'est en façade) et l'écran a une tache interne bizarre mais c'est utilisable.
Un
Nippon, ni mauvais.
Djeeloo
15892
Drogué·e à l’AFéine
Membre depuis 21 ans
Will Zégal
77801
Will Zégal
Membre depuis 23 ans
Al1r
2360
AFicionado·a
Membre depuis 17 ans
Si le matos en vaut la peine, ça ne coûte pas cher de contacter les services "officiels" , même à l'étranger...
On ne reçois pas toujours la bonne réponse ( expérience personelle avec Sony UK
https://fr.audiofanzine.com/les-mains-dans-le-cambouis/forums/t.432857,mini-disk-sony-mds-e10-en-230v-possible.html) ... mais parfois çà peut donner des pistes.
J'ai déjà eu accès à des schemas, des conseils avisés (à demi-mots mais utiles).
Parfois c'est carrément mort mais c'est gratifiant de savoir que l'on a au moins essayé.
Fréquenter les forums aussi!
On ne reçois pas toujours la bonne réponse ( expérience personelle avec Sony UK
https://fr.audiofanzine.com/les-mains-dans-le-cambouis/forums/t.432857,mini-disk-sony-mds-e10-en-230v-possible.html) ... mais parfois çà peut donner des pistes.
J'ai déjà eu accès à des schemas, des conseils avisés (à demi-mots mais utiles).
Parfois c'est carrément mort mais c'est gratifiant de savoir que l'on a au moins essayé.
Fréquenter les forums aussi!
AL1
[ Dernière édition du message le 09/05/2023 à 19:43:31 ]
ToonSpirit
864
Posteur·euse AFfolé·e
Membre depuis 22 ans
Citation de Djeeloo :
Ton ami, il est blindé de fric ou juste inconscient?
Blindé non (il l'avait depuis une dizaine d'années, acheté en occasion), il en a un autre plus récent en clavier principal et c'est un outil de travail ! Savoir qu'il y a un risque qu'il replante pendant ses sessions est l'ajout d'un stress qu'il veut éviter. Je le comprends, même si le risque zéro n'existe pas, il préfère repartir sur une base plus fraiche.
Quand il me l'a donné, il ne fonctionnait plus. Je lui ai dit "faut regarder, ça se trouve c'est pas grave et réparable" mais il n'avait plus confiance, il s'est dit "il est vieux et fatigué (la tache sur l'écran, le bouton qui s'est enfoncé dans la coque,le plantage...), il risque de me refaire des sales coups".
j'ai un autre pote musicien qui a un claviers en 5 ou 6 exemplaires (peut être même 7 aujourd'hui).
C'est son instrument de travail, il a tout dessus et il ne veut pas se prendre la tête à refaire ses configurations et ses sets. Dés qu'il en voit un en occaz même en panne, il le prends (en instrument de secours en cas de pépin pendant le boulot et les autres pour pièces si l'un d'entre eux rends l'âme)
Chacun son fonctionnement
Nippon, ni mauvais.
[ Dernière édition du message le 09/05/2023 à 20:05:10 ]
Will Zégal
77801
Will Zégal
Membre depuis 23 ans
Oui. Je ne sais plus quel clavieriste a une vingtaine de Minimoog. Il en trimbale toujours 4-5 en tournée, il y en a toujours quelques uns en maintenance / réparation et le reste c'est du spare.
On ne doit pas toucher les mêmes cachets.
On ne doit pas toucher les mêmes cachets.
ToonSpirit
864
Posteur·euse AFfolé·e
Membre depuis 22 ans
Tu m'étonnes
Ceci dit, j'ai racheté un second Korg Z1 il y a quelques années parce que le mien avait une pièce défectueuse qui n'est plus fabriquée (le Trackpad).
Comme ça j'ai un exemplaire à dépouiller pour en avoir un nickel et si les deux fonctionnent ça me fait le double de polyphonie.
Si j'avais beaucoup de sous, je ferai bien la même chose au moins avec l'Oasys, le G2 et mon VSynthGT
Ceci dit, j'ai racheté un second Korg Z1 il y a quelques années parce que le mien avait une pièce défectueuse qui n'est plus fabriquée (le Trackpad).
Comme ça j'ai un exemplaire à dépouiller pour en avoir un nickel et si les deux fonctionnent ça me fait le double de polyphonie.
Si j'avais beaucoup de sous, je ferai bien la même chose au moins avec l'Oasys, le G2 et mon VSynthGT
Nippon, ni mauvais.
[ Dernière édition du message le 09/05/2023 à 20:09:47 ]
kosmix
51729
AF, je suis ton père
Membre depuis 20 ans
Al1_24
2098
AFicionado·a
Membre depuis 19 ans
Aujourd'hui j'ai sauvé... un moniteur 24".
Mon fils me l'avait amené il y a au moins quatre ans en me disant : "Il est en panne, j'en ai déjà un autre en remplacement. Si tu peux le réparer, tu le gardes, sinon déchetterie sans regret."
J'avais fait quelques tests et constaté que le menu de réglage s'affichait bien, répondait aux capteurs tactiles sur le cadre et permettait d'effectuer un reset complet des paramètres. Toutefois, il était impossible de lui faire afficher une quelconque image en provenance d'un ordinateur.
J'avais aussi cherché de la documentation et des pièces détachées ; rien n'était disponible à l'époque. Comme il n'y avait aucune urgence, je l'avais rangé dans le coin "à voir plus tard".
Il y a quelques semaines, je l'ai ressorti et je suis reparti à la recherche de documentation. Là, j'ai trouvé un guide de dépannage complet... mais mon matériel était loin d'être à la hauteur des besoins de tests. J'ai quand même vérifié tout ce qui était à ma portée et conclu que le problème se situait bien au niveau du décodage des signaux vidéo. La puce était bien alimentée, ne présentait aucune trace de fatigue. Pas de signe visible non plus de soudure peu fiable ; ma capacité de vérification s'arrétait là.
Je me suis mis à la recherche d'une carte de remplacement. Et j'en ai trouvé une page complète sur eBay. Les années ayant passé, le nombre d'appareils encore en fonctionnement a sans doute largement diminué et les pièces détachées deviennent encombrantes chez les dépanneurs
Après avoir dépensé la somme mirifique de 12€, j'ai reçu une carte neuve que j'ai installée en quelques minutes.
Ce 24" 16/9 remplacera agréablement le 17" 4/3 que j'utilise actuellement sur mon PC dédié à la musique.
Mon fils me l'avait amené il y a au moins quatre ans en me disant : "Il est en panne, j'en ai déjà un autre en remplacement. Si tu peux le réparer, tu le gardes, sinon déchetterie sans regret."
J'avais fait quelques tests et constaté que le menu de réglage s'affichait bien, répondait aux capteurs tactiles sur le cadre et permettait d'effectuer un reset complet des paramètres. Toutefois, il était impossible de lui faire afficher une quelconque image en provenance d'un ordinateur.
J'avais aussi cherché de la documentation et des pièces détachées ; rien n'était disponible à l'époque. Comme il n'y avait aucune urgence, je l'avais rangé dans le coin "à voir plus tard".
Il y a quelques semaines, je l'ai ressorti et je suis reparti à la recherche de documentation. Là, j'ai trouvé un guide de dépannage complet... mais mon matériel était loin d'être à la hauteur des besoins de tests. J'ai quand même vérifié tout ce qui était à ma portée et conclu que le problème se situait bien au niveau du décodage des signaux vidéo. La puce était bien alimentée, ne présentait aucune trace de fatigue. Pas de signe visible non plus de soudure peu fiable ; ma capacité de vérification s'arrétait là.
Je me suis mis à la recherche d'une carte de remplacement. Et j'en ai trouvé une page complète sur eBay. Les années ayant passé, le nombre d'appareils encore en fonctionnement a sans doute largement diminué et les pièces détachées deviennent encombrantes chez les dépanneurs
Après avoir dépensé la somme mirifique de 12€, j'ai reçu une carte neuve que j'ai installée en quelques minutes.
Ce 24" 16/9 remplacera agréablement le 17" 4/3 que j'utilise actuellement sur mon PC dédié à la musique.
Je ne tolère pas l'intolérance
kosmix
51729
AF, je suis ton père
Membre depuis 20 ans
C'est bien cool ça !
Putain Walter mais qu'est-ce que le Vietnam vient foutre là-dedans ?
Light'UP!
1837
AFicionado·a
Membre depuis 6 ans
J'ai sauvé une super télé genre 1m de large comme ça, restée dans le grenier au moins un an, puis bingo la carte trouvée sur ebay...
Al1_24
2098
AFicionado·a
Membre depuis 19 ans
On continue... !
Il y a deux jours j'ai sauvé le gâteau du repas dominical.
En plein milieu de la montée des oeufs en neige, le batteur électrique (à ne pas confondre avec une BAR) crachote puis s'arrête.
Mme 12 est désespérée, ça fait bien des années quelle n'a pas monté ses oeufs avec une paire de fourchettes.
J'attrape l'appareil récalcitrant, l'amène sur l'établi, ouvre le capot et vérifie l'arrivée du courant au moteur. Rien. Confirmation en testant le fil à l'ohmmètre. Perdu pour perdu je coupe le fil à quelques centimètres de l'appareil, revérifie les fils depuis la prise. Gagné !
Il ne me reste plus qu'à retirer le morceau de fil dont le conducteur est coupé dans la gaine (après quarante ans de manipulations, c'est raisonnable) rebrancher le fil rajeuni et refermer le capot.
Le tout n'a pas demandé un quart d'heure et la préparation de la génoise a pu se terminer sans encombres.
Le fraisier partagé pour fêter la naissance de notre petite-fille était délicieux !
Je me pose toujours la question : combien d'appareils partent à la benne simplement parce que le fil est fatigué ?
Il y a deux jours j'ai sauvé le gâteau du repas dominical.
En plein milieu de la montée des oeufs en neige, le batteur électrique (à ne pas confondre avec une BAR) crachote puis s'arrête.
Mme 12 est désespérée, ça fait bien des années quelle n'a pas monté ses oeufs avec une paire de fourchettes.
J'attrape l'appareil récalcitrant, l'amène sur l'établi, ouvre le capot et vérifie l'arrivée du courant au moteur. Rien. Confirmation en testant le fil à l'ohmmètre. Perdu pour perdu je coupe le fil à quelques centimètres de l'appareil, revérifie les fils depuis la prise. Gagné !
Il ne me reste plus qu'à retirer le morceau de fil dont le conducteur est coupé dans la gaine (après quarante ans de manipulations, c'est raisonnable) rebrancher le fil rajeuni et refermer le capot.
Le tout n'a pas demandé un quart d'heure et la préparation de la génoise a pu se terminer sans encombres.
Le fraisier partagé pour fêter la naissance de notre petite-fille était délicieux !
Je me pose toujours la question : combien d'appareils partent à la benne simplement parce que le fil est fatigué ?
Je ne tolère pas l'intolérance
Will Zégal
77801
Will Zégal
Membre depuis 23 ans
Light'UP!
1837
AFicionado·a
Membre depuis 6 ans
Étant bénévole au repair-café du coin, c'est effectivement une des pannes les plus courantes sur l'électro-ménager, surtout sur les aspirateurs qu'on débranche en tirant par le fil (Aïe!) au lieu d'aller chercher la prise. Résultat systématique fil coupé au niveau du presse-étoupe de la prise moulée...
) au lieu d'aller chercher la prise. Résultat systématique fil coupé au niveau du presse-étoupe de la prise moulée...[ Dernière édition du message le 23/05/2023 à 13:47:47 ]
kosmix
51729
AF, je suis ton père
Membre depuis 20 ans
