Sujet de la discussion Pédale fonctionne avec pile mais pas sur prise d'alimentation ?!
Bonjour,

Je viens d'acquérir en occasion la pédale BEHRINGER V-TONE Acoustic ADI 21 et je rencontre un souci curieux : elle fonctionne parfaitement sur pile 9V mais pas sur alim !?
J'ai testé différentes alim qui fonctionnent avec toutes mes autres pédales, rien n'y fait... J'ai contrôlé les caractéristiques, elles sont tout à fait standard et identiques à mes autres pédales : 9 volts, centre négatif, DC, 35mA .... La seule chose curieuse est que dans le mode d'emploi il est dit que la prise est de 2 mm versus les traditionnels 2,1 mm ou 2,5 mm ... mais j'ai vraiment du mal à y croire... et si c'était ça le problème, je pense qu'il serait de notoriété publique ? J'ai cherché sur le net et les forums, le problème n'est pas répandu mais semble tout de même exister : certains l'ont réglé en aspergeant d'un spray contact l'intérieur de la fiche, beaucoup d'autres n'ont pas réglé le problème et l'ont foutu à la poubelle, vu le faible prix de la pédale.

Qui aurait une idée ? Sachant que j'ai évidemment aspergé la fiche avec mon spray contact magique qui m'a souvent dépanné, mais pas sur ce coup là...
Cela servirait il à qqchose de changer ce composant ? je veux dire : peut il avoir grillé suite à une mauvaise utilisation de son prédécesseur ? (polarité inversée ? mauvais voltage ?) Il évite les contacts et me dit qu'il faut que j'utilise de 12 v ce qui est évidemment faux (c'est mêm marqué directement sur la pédale qu'il faut du 9V :oo:)

Merci !
Cordialement
Jérôme

[ Dernière édition du message le 04/03/2024 à 10:23:24 ]

Afficher le sujet de la discussion
41
Et où à tu lus ou vu que sa valeur doit être 47 ohms ?

Parce que la valeur de cette résistance doit être en fonction du voltage et courant du transformateur qui vient avec.
Il ne peut y avoir de valeur standard comme il n'y a pas de transformateurs standards.

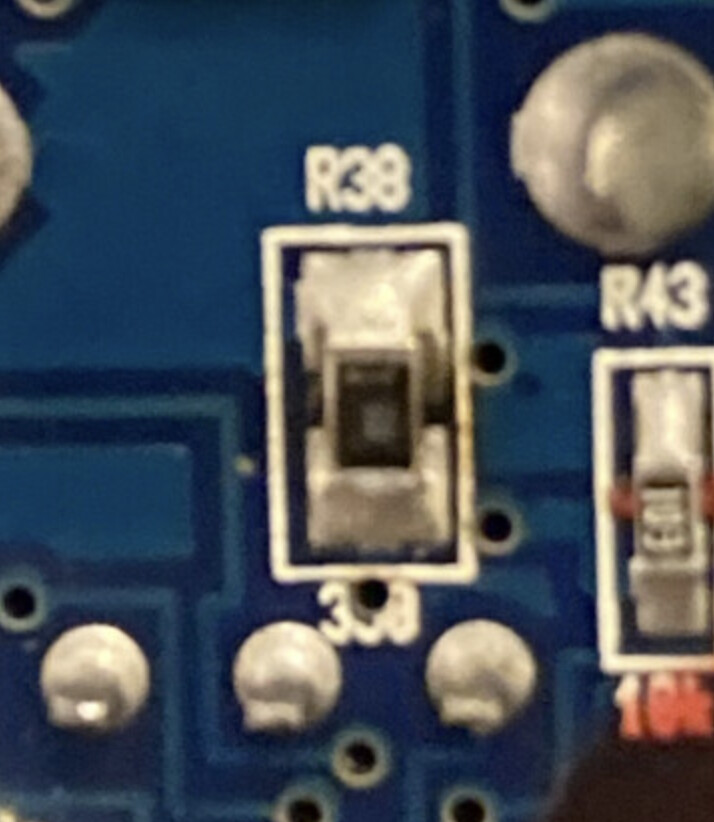

Et c'est écrit sous la résistance sur le circuit imprimé ; 330

Et surtout, rien ne permet de mettre en doute les valeurs du schématique, du moins jusqu'à présent


[ Dernière édition du message le 06/03/2024 à 14:44:08 ]

42
Ben si le 1 clairement visible sur la résistance brûlée :)

Mais vu que cette résistance est le seule chemin pour retourner au "-" de l'adaptateur, tout le courant passe dedans en utilisation "normale" et si tu fais le calcul pour 20mA de courant regarde la chute de tension dans la résistance c'est énorme.
43
Reli mon "update".
44

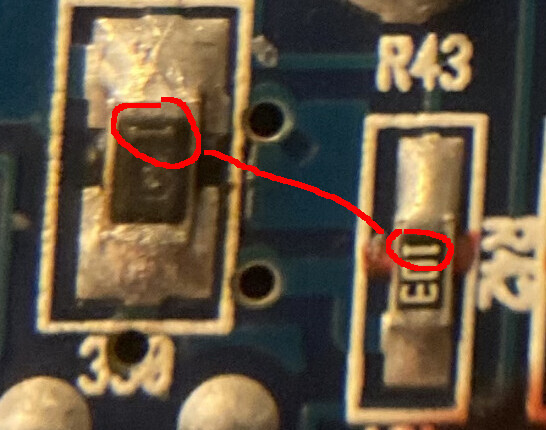

Oui je sais que 330 est écrit en dessus mais regarde la photo :


Moi je vois un 1 :)
45
Citation de sauce :
Ben si le 1 clairement visible sur la résistance brûlée :)

Mais vu que cette résistance est le seule chemin pour retourner au "-" de l'adaptateur, tout le courant passe dedans en utilisation "normale" et si tu fais le calcul pour 20mA de courant regarde la chute de tension dans la résistance c'est énorme.


Le supposé 1 n'a aucun intérêt ,il n'a pas du tout la même forme . Et le 330 , ça ne compte pas ?

[ Dernière édition du message le 06/03/2024 à 14:47:40 ]

46
Jerôme fera bien ce qu'il veut, je n'ai aucun produit a vendre.

Je cesse de suivre, tout a été dit .

[ Dernière édition du message le 06/03/2024 à 14:49:33 ]

47
Euh je n'ai rien à vendre non plus je m'interroge juste :)

Je suis électronicien amateur j'apprends encore mais là ça me paraissait assez étrange comme valeur en voyant le schéma.
J'essaie de comprendre mais pareil je me dis c'est marqué sur le schéma ET sur le PCB il ne doit pas y avoir d'erreur mais bon c'est pas la première fois qu'il y aurait des erreurs sur des schémas et des PCB :)
48
Citation de sauce :
Ben si le 1 clairement visible sur la résistance brûlée :)

Mais vu que cette résistance est le seule chemin pour retourner au "-" de l'adaptateur, tout le courant passe dedans en utilisation "normale" et si tu fais le calcul pour 20mA de courant regarde la chute de tension dans la résistance c'est énorme.


Rien ne dit que le transformateur de cette compagnie sort 9 volts , Beaucoup de transformateurs non régulés en voltage sont mentionné être des 9 volts mais sont en réalité des 10, 11, 12...volts et le bon voltage est obtenu grâce a une résistance interne.

D'ailleurs le vendeur parlait de 12 volts . Un transformateur non régulé de 9 volts donnera toujours beaucoup plus quand on le mesure non branché.
C'est peut-être ce que le vendeur a fait ?
49
Moi je penche plus vers une inversion de polarité la diode D2 est là pour ça mais R38 se mange tout donc elle a fait fusible.
Surtout s'il a mis un 12v la puissance dissipée est de quasiment 1/2w.
50
Hello

J’ai cherché partout hier soir dans me affaires, mais je n’ai pas trouvé les résistances de rechange que je pensais avoir.
Va donc de tout façon falloir que j’en rachète.
Du coup je prends quoi selon toi @sauce ?

Jérôme
