Rendre son PC plus silencieux à peu de frais

Le PC pour faire de la musique, oui, mais… Avec le moins de bruit possible. Les PC à base de proces­seurs caden­cés à haute fréquence étant de plus en plus courants, les venti­la­teurs asso­ciés sont aussi puis­sants que bruyants. Voyons comment dimi­nuer le bruit généré par l’or­di­na­teur en brico­lant à peu de frais.

Suite à de nombreux posts dans les forums sur le problème lié au bruit des venti­los du PC, je vais donc expliquer comment j’ai rendu plus silen­cieux un boitier « noname » (boîtier bas de gamme sans marque et sans préten­tions en terme de réduc­tion de bruit), sans pour autant augmen­ter la tempé­ra­ture du proces­seur.

Vous êtes bien sûr entiè­re­ment respon­sable de la chirur­gie opérée sur votre ordi­na­teur… Vous vous doutez notam­ment que mon brico­lage est tout sauf aux normes indus­trielles impo­sées aux construc­teurs de PC…

Je vous conseille en outre le très bon dossier sur Choix PC – PC Silen­cieux en complé­ment du nôtre.


Atten­tion !

Je ne saurais trop vous conseiller de vider le boîtier avant de procé­der à la découpe. Je doute que la carte mère appré­cie beau­coup d’être recou­verte de poudre de métal.
Se proté­ger avec des lunettes de sécu­rité et un masque à pous­sière lors de la découpe !

Pour infor­ma­tion, ma machine est compo­sée des éléments suivants :

  • Carte mère MSI KT3
  • AMD Athlon XP 1900+
  • Venti­la­teur ther­mal­take volcano 9
  • 256 Mo de Ram
  • Disque dur maxtor 40 Go

En ce qui me concerne, le gros produc­teur de bruit c’est le venti­la­teur Volcano 9. Il est redou­ta­ble­ment effi­cace pour refroi­dir un Athlon mais c’est un vrai réac­teur d’air­bus en terme de bruit. Ce venti­la­teur dispose néan­moins d’une sonde de tempé­ra­ture qui contrôle la vitesse de son hélice : plus il fait chaud plus il tourne rapi­de­ment, donc plus il fait du bruit.

Le but est donc d’amé­lio­rer l’aé­ra­tion du boîtier pour réduire la vitesse du Volcano 9. Pour ce faire, je vais placer un venti­la­teur à l’avant du boîtier en aspi­ra­tion, et un à l’ar­rière en extrac­tion d’air.

Maté­riel et prépa­ra­tion

  • Un outil multi­fonc­tion style Dremel
  • Deux venti­la­teurs de boîtier (de préfé­rence des 80 mm si votre boîtier les accepte)
  • De la mousse
  • Du coton.



La découpe

L’ar­rière

Arrière du PCLa première étape consiste à décou­per la grille du boîtier située à l’ar­rière à l’em­pla­ce­ment réservé pour un venti­la­teur de boîtier, afin d’op­ti­mi­ser les flux d’air au sein du boîtier.

Pour cela il faut se munir d’un outil multi­fonc­tion. J’ai acheté le mien 15 Euro dans un super­mar­ché, et il fonc­tionne à merveille, donc ce n’est pas la peine de mettre plus de 100 euros pour avoir un maté­riel de marque.




Outil multifonction
Equi­per l’ou­til multi­fonc­tion d’une rondelle à décou­per
Pendant la découpe
A la fin de la découpe
Après ponçage



Il m’a fallu envi­ron 10 minutes pour obte­nir ce résul­tat. Pour être franc, je pensais avoir plus de diffi­cul­tés ! Ensuite, toujours avec l’ou­til multi­fonc­tion mais avec des rubans de papier de verre cette fois-ci, on ponce les bords de la découpe. C’est un peu plus rond mais surtout les bords ne sont plus tran­chants.

L’avant

Le boîtier sans marque que je possède dispose à l’avant d’un empla­ce­ment pour venti­la­teur qui doit être mis en place dans un boitier en plas­tique. Là aussi il y a une grille qu’il est préfé­rable de décou­per car elle empèche un flux opti­mal de l’air.

Equi­per l’ou­til multi­fonc­tion de rubans de papier de verre
Inté­rieur
Exté­rieur
Après 10 minutes de découpe au Dremel, voilà le travail et un petit coup de ponçage



La façade en plas­tique

Vous aurez sûre­ment remarqué que la partie en plas­tique du devant du boîtier réduit consi­dé­ra­ble­ment l’as­pi­ra­tion créée par le ventilo que l’on vient de mettre en place. Pour y remé­dier on peut agran­dir voire créer une ouver­ture dans le plas­tique qui se trouve près du sol lorsque la tour est dans sa posi­tion normale d’uti­li­sa­tion. Cela ne nuit pas à l’es­thé­tique du boîtier puisque l’on ne voit pas du tout le trou une fois la façade remise en place, et cela améliore la circu­la­tion de l’air.

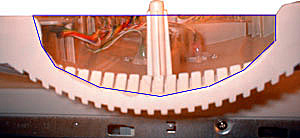

Vue de dessous de la façade du boîtier
En bleu, la zone qui a été décou­pée

Instal­la­tion des venti­la­teurs

Après avoir remis en place les compo­sants de l’or­di­na­teur (carte mère, disque dur…) on peut alors placer les venti­la­teurs. Person­nel­le­ment, j’ai choisi des Ener­max UC8-FAB de 80mm de diamètre. Ils coûtent 10 euro/pièce et sont dotés d’un poten­tio­mètre permet­tant d’ajus­ter la vitesse de rota­tion. Leur grand diamètre leur permet de venti­ler un même volume pour une vitesse de rota­tion réduite. De plus il sont vendus avec leur grille et les vis.

Voilà ce que cela donne une fois les venti­los en place :

Avant du boitier : vue de face
Avant du boitier : vue de l’in­té­rieur
Arrière du boitier



Isola­tion phonique supplé­men­taire

Afin d’amé­lio­rer encore le silence du boîtier, j’ai isolé les parois avec du maté­riel de récup’. Du coté du châs­sis, j’ai glissé entre la porte du boîtier et le métal d’un coté une fine plaque de mousse (trou­vée dans le carton de la carte mère) et de l’autre, j’ai consti­tué un isolant en collant du coton entre deux feuilles de papier.

Coton entre deux feuilles de papier
Mousse + papier

Du coté où l’on peut accé­der aux compo­sants,
j’ai disposé dans le fond du boîtier de la mousse épaisse
J’ai utilisé un dernier bout de mousse pour faire un mur avant de refer­mer le boitier

Bilan

Depuis l’opé­ra­tion chirur­gi­cale de mon boîtier, on est loin du bruit initial. Avant j’avais un « Airbus » dans ma chambre et main­te­nant j’ai l’im­pres­sion que le PC est éteint. Sensa­tion­nel ! D’un point de vue de la tempé­ra­ture, j’ai gagné 4°C au niveau du proces­seur : au repos, celui-ci est passé de 42°C à 38°C avec les venti­la­teurs de boîtier en vitesse mini­male.

Coût de l’opé­ra­tion : 20 euro. Mon boîtier ayant coûté 50 euro, on peut raison­na­ble­ment mettre en doute la néces­sité de dépen­ser 200 euro dans un boîtier dit «  silen­cieux  », pour peu que l’on sache un mini­mum brico­ler ! Pour 70 euros, on arrive à peu près au même résul­tat.
