bertib2
382
Posteur·euse AFfamé·e
Membre depuis 5 ans
Je crois que j'ai trouvé le probleme, selon moi c'est le micro lui meme. J'ai fait beaucoup d'essai de câblage e recablage pour vérifier, mais j'ai toujours ce probleme de micro centre, j'ai vérifié ls masses et tout est bon. Je me dis donc que ca peut venir du micro.

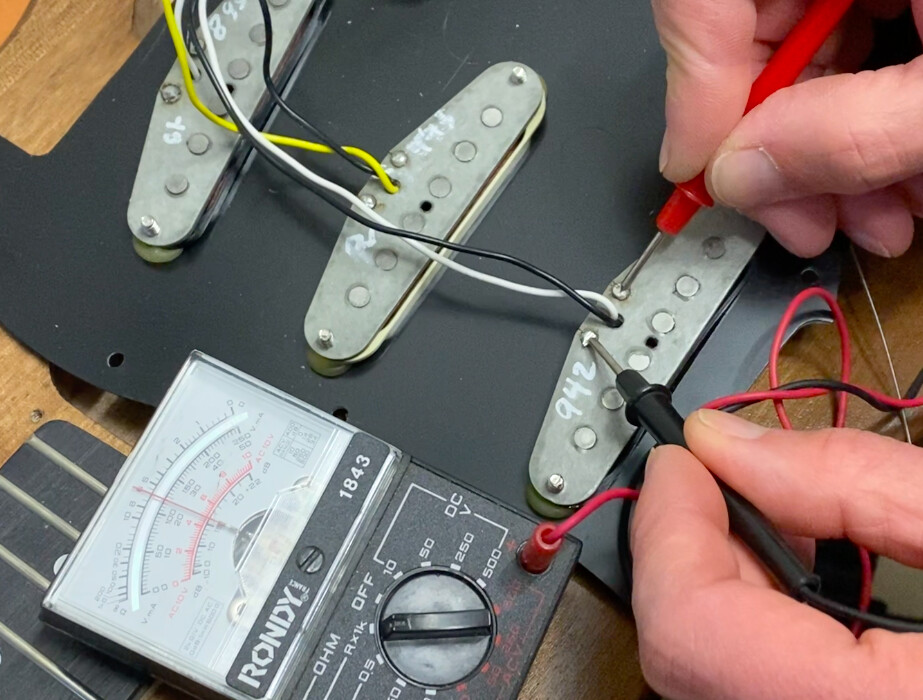

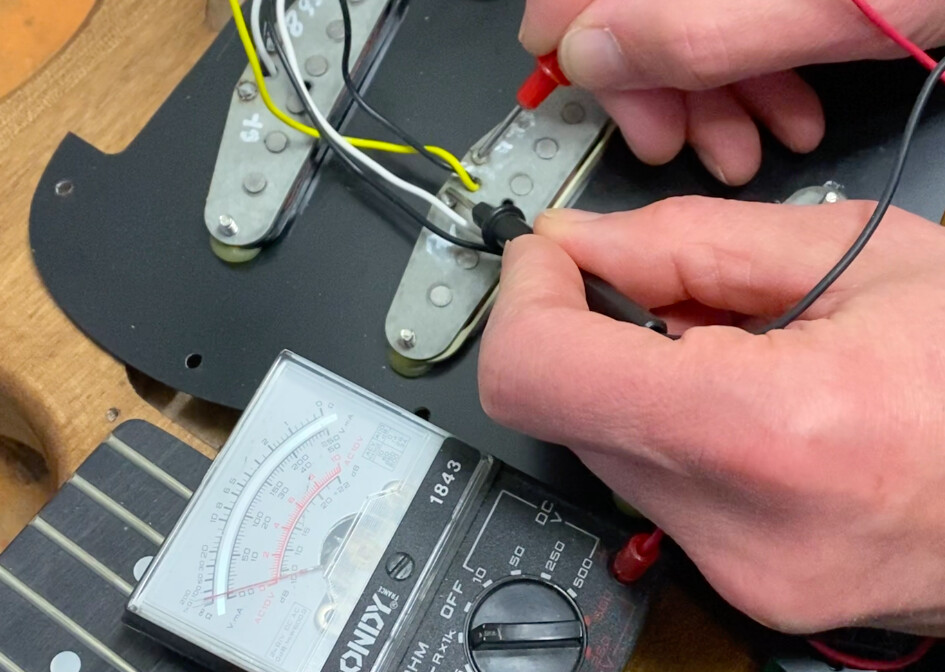

Au dos du micro il y a 2 poles et pour les 2 autres j'ai toujours une resistance entre ces deux poles (environ 8ohm mais mon ohmmètre est un jouet donc la valeur est pas précise j'imagine que ca devrait être entre 5 e 6 selon les specs des Fender) par contre pour le micro centre j'ai rien = résistance totale...
Etrange non?
En reprenant ce micro centre, quand je vérifie la connection à la masse, elle donne infini et quand je vérifie le pole + du micro (fil jaune) j'ai 0 avec la masse de la guitare... donc le câblage interne ou la bobine de ce micro semble morte. Que pensez vous de mon diagnostic ?
Au dos du micro il y a 2 poles et pour les 2 autres j'ai toujours une resistance entre ces deux poles (environ 8ohm mais mon ohmmètre est un jouet donc la valeur est pas précise j'imagine que ca devrait être entre 5 e 6 selon les specs des Fender) par contre pour le micro centre j'ai rien = résistance totale...
Etrange non?
En reprenant ce micro centre, quand je vérifie la connection à la masse, elle donne infini et quand je vérifie le pole + du micro (fil jaune) j'ai 0 avec la masse de la guitare... donc le câblage interne ou la bobine de ce micro semble morte. Que pensez vous de mon diagnostic ?
[ Dernière édition du message le 17/12/2022 à 18:00:49 ]
Desmodue
5082
Je poste, donc je suis
Membre depuis 19 ans
C'est pas plutôt des kilo ohms ?
8k pour un micro simple bobinage classique c'est pas déconnant.
Le fil du bobinage est sans doute coupé ou dessoudé du plot.
8k pour un micro simple bobinage classique c'est pas déconnant. Citation :
par contre pour le micro centre j'ai rien = résistance totale...
Le fil du bobinage est sans doute coupé ou dessoudé du plot.
kosmix
43332
Ma vie est un thread...
Membre depuis 18 ans
bertib2
382
Posteur·euse AFfamé·e
Membre depuis 5 ans
Desmodue
5082
Je poste, donc je suis
Membre depuis 19 ans
el chupacabre
3598
Squatteur·euse d’AF
Membre depuis 11 ans
sonicsnap
79182
AF, je suis ton père
Membre depuis 17 ans
bertib2
382
Posteur·euse AFfamé·e
Membre depuis 5 ans
el chupacabre
3598
Squatteur·euse d’AF
Membre depuis 11 ans

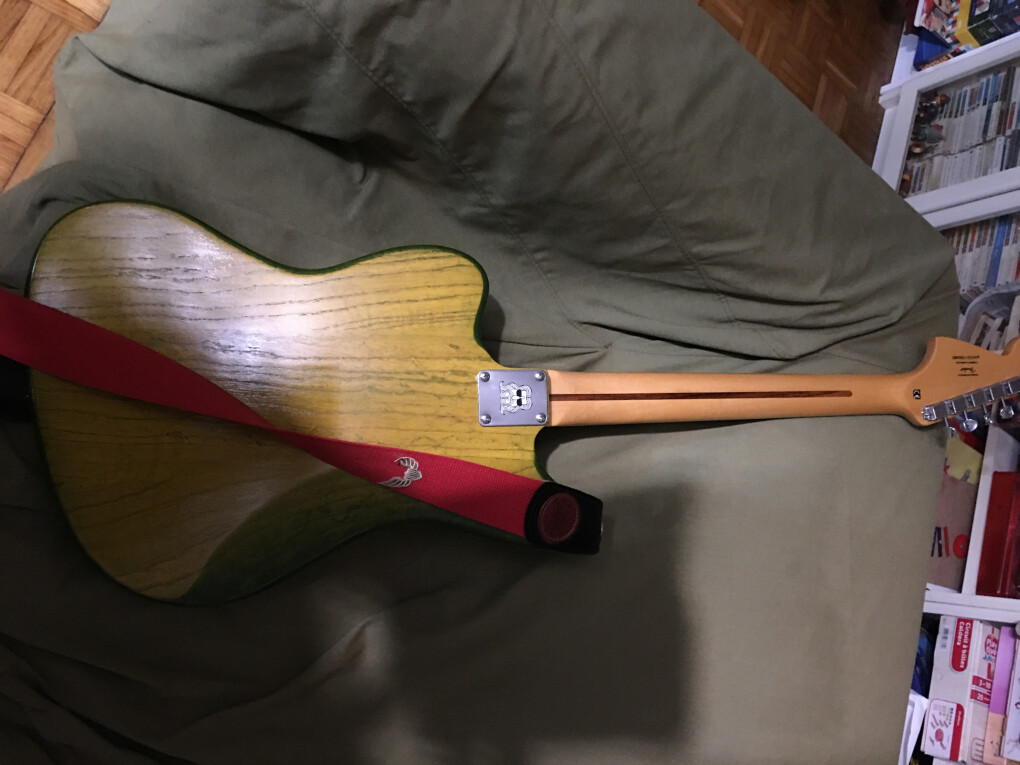

Yo! Ça faisait longtemps que je n’avais pas posté… Voici la dernière sortie de mon atelier… Corps swampash, manche Squier jaguar VM, micros SD quarter pound avec switch pour passage en série…

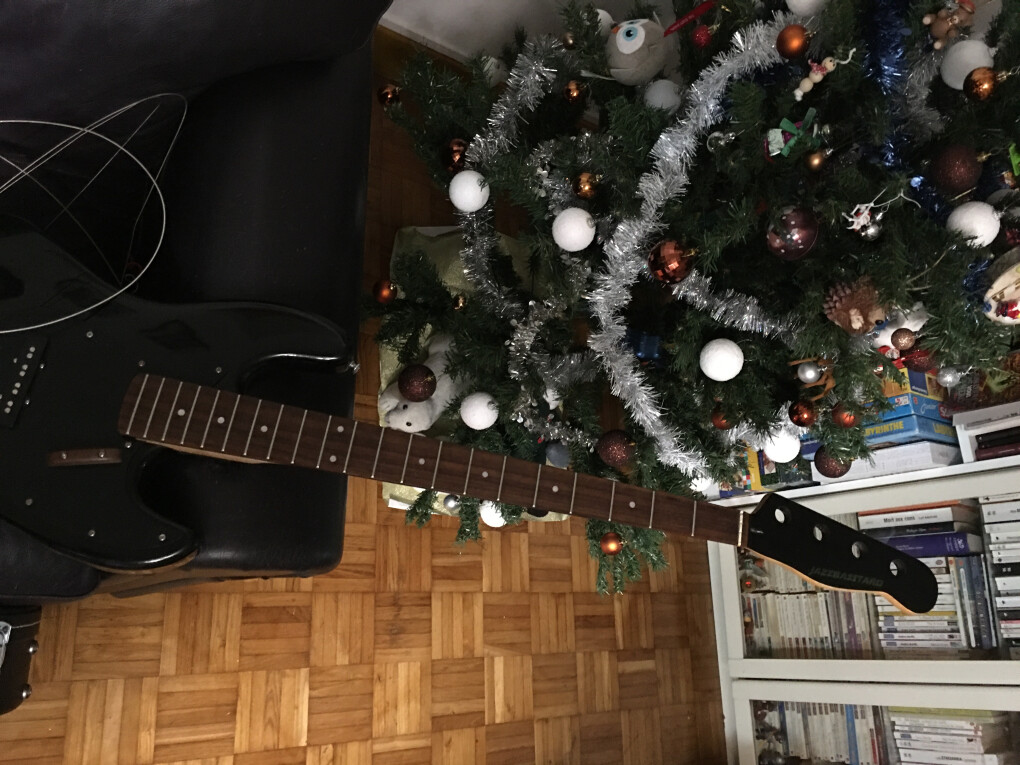

Et puis une basse assemblée et re découpée pour un copain keupon !
Et puis une basse assemblée et re découpée pour un copain keupon !
sonicsnap
79182
AF, je suis ton père
Membre depuis 17 ans
