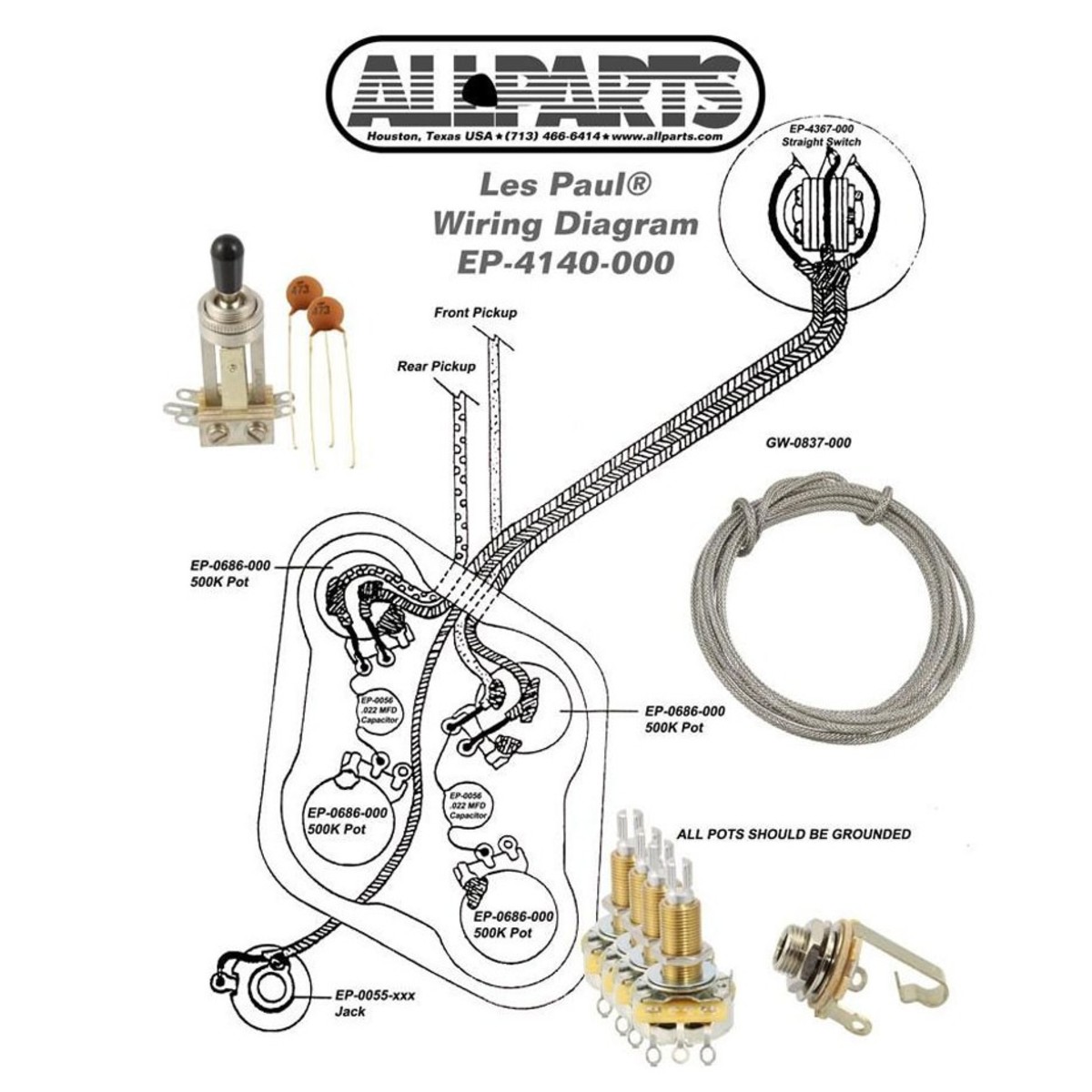

Attention sur ce dessin, les potentiomètres de tonalité ne sont pas reliés à la masse, Or, ils doivent l'être (comme dit sur le dessin d'ailleurs). On peut utiliser un câble tout simple qui relie les capots des potentiomètres.
Par contre, attention de ne pas créer une jolie antenne en reliant les 4 potards entre eux, buzz assuré !
Idéalement il faut déjà relier toutes les masses au même endroit (Masse en étoile) par exemple sur le capot d'un potentiomètre de volume...
Les 2 potards de volume sont à la masse via le nœud de masse du switch, suffit de souder un fil depuis le cul du pot. de volume (" pickup neck") vers le pot. de tone ( "pickup neck") et faire de même coté" pickup bridge".
De même, sur ce schéma, il manque aussi la mise à la masse du chevalet. Il suffit de souder un fil depuis le cul du pot. le plus proche du chevalet le passer par le perçage prévu à cet effet, et le dénuder pour qu'il fasse contact
Gronoeil Vert
3312
Responsable de la modération
Membre depuis 20 ans
Tamen pax et amor, oscula.
Gronoeil Vert
3312
Responsable de la modération
Membre depuis 20 ans
Citation de damorg :
Attention sur ce dessin, les potentiomètres de tonalité ne sont pas reliés à la masse, Or, ils doivent l'être (comme dit sur le dessin d'ailleurs). On peut utiliser un câble tout simple qui relie les capots des potentiomètres.
Par contre, attention de ne pas créer une jolie antenne en reliant les 4 potards entre eux, buzz assuré !
Tamen pax et amor, oscula.
Honey'S
5121
Je poste, donc je suis
Membre depuis 16 ans
Polaroil
13671
Drogué·e à l’AFéine
Membre depuis 17 ans
kosmix
50730
AF, je suis ton père
Membre depuis 19 ans
Variaxocaster
4037
Squatteur·euse d’AF
Membre depuis 19 ans
Citation de BusterK :
Alerte câblage: pouvez vous me dire ce qui ne vas pas dans mon câblage de Gibson ici ? Pas de son, du buzz…
A part les soudures degueu bien sûr, don’t j’ai vérifié la continuité
Merci ..
Idéalement il faut déjà relier toutes les masses au même endroit (Masse en étoile) par exemple sur le capot d'un potentiomètre de volume...
Il faut faire ce qu'on a envie quand on en a envie
[ Dernière édition du message le 01/04/2025 à 19:29:53 ]
zorglub28
7342
Je poste, donc je suis
Membre depuis 21 ans
A mon avis le pickguard en carton y est pour quelque chose au niveau buzz ...
Guitariste en chambre avec du matos de stade.
Si vous voulez rigoler un peu, allez écouter mes essais guitaristiques: https://soundcloud.com/zorglub28
Ou mes reprises de guitares : Chaine de Zorglub28
damorg
4938
Squatteur·euse d’AF
Membre depuis 7 ans
Citation de Gronoeil Vert :
Citation de damorg :
Attention sur ce dessin, les potentiomètres de tonalité ne sont pas reliés à la masse, Or, ils doivent l'être (comme dit sur le dessin d'ailleurs). On peut utiliser un câble tout simple qui relie les capots des potentiomètres.
Par contre, attention de ne pas créer une jolie antenne en reliant les 4 potards entre eux, buzz assuré !
Les 2 potards de volume sont à la masse via le nœud de masse du switch, suffit de souder un fil depuis le cul du pot. de volume (" pickup neck") vers le pot. de tone ( "pickup neck") et faire de même coté" pickup bridge".
De même, sur ce schéma, il manque aussi la mise à la masse du chevalet. Il suffit de souder un fil depuis le cul du pot. le plus proche du chevalet le passer par le perçage prévu à cet effet, et le dénuder pour qu'il fasse contact
kosmix
50730
AF, je suis ton père
Membre depuis 19 ans
Ces fils de masses tressées je trouve ça galère à souder, je préfère du câble traditionnel.
Après j'ai pas tout suivi mais il me semble que le problème est là :
Le point central du switch doit être relié au tip (point chaud) de la sortie jack, là il me semble relié à la masse à cause de ce fil noir qu'il faut supprimer.
Après j'ai pas tout suivi mais il me semble que le problème est là :
Le point central du switch doit être relié au tip (point chaud) de la sortie jack, là il me semble relié à la masse à cause de ce fil noir qu'il faut supprimer.
Putain Walter mais qu'est-ce que le Vietnam vient foutre là-dedans ?
