Meuh non, c'est pas la sortie du switch, c'est la masse
Alors, y a pas de raison que ça ne fonctionne pas, pour moi ton câblage est correct, enfin.... je veux dire que ça devrait fonctionner.
Je suppose que tu as essayé avec un autre cordon jack (défoi, on sait jamais...)
Ah OK, pardon alors, il me semblait que le fil du jack y était connecté aussi.
hihihi !
C'est surtout qu'ils ont mis un micro de 4 cordes à la place d'un micro 5 cordes, dans une défonce pour micro 5 cordes. Sous le premier il aurait du y avoir un sticker disant "BEA"
AMHA
damorg
4938
Squatteur·euse d’AF
Membre depuis 7 ans
Citation de kosmix :
Ces fils de masses tressées je trouve ça galère à souder, je préfère du câble traditionnel.
Après j'ai pas tout suivi mais il me semble que le problème est là :

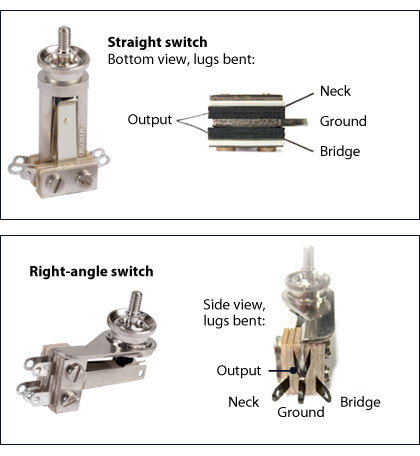

Le point central du switch doit être relié au tip (point chaud) de la sortie jack, là il me semble relié à la masse à cause de ce fil noir qu'il faut supprimer.
Meuh non, c'est pas la sortie du switch, c'est la masse
Polaroil
13671
Drogué·e à l’AFéine
Membre depuis 17 ans
J’ai testé les continuités y compris entre tresse et âme, c’est conforme.
Donc je vais tout péter et recommencer
Donc je vais tout péter et recommencer
"And in the end, the love you take is equal to the love you make"
damorg
4938
Squatteur·euse d’AF
Membre depuis 7 ans
Polaroil
13671
Drogué·e à l’AFéine
Membre depuis 17 ans
Ce ne sont pas des fils électriques, mais des fils d’Ariane pour replacer les éléments dans la 335.
Aaah les joies du changement de
micro sur une 1/2 caisse
Aaah les joies du changement de
micro sur une 1/2 caisse
"And in the end, the love you take is equal to the love you make"
damorg
4938
Squatteur·euse d’AF
Membre depuis 7 ans
Citation de BusterK :
J’ai testé les continuités y compris entre tresse et âme, c’est conforme.
Donc je vais tout péter et recommencer
Alors, y a pas de raison que ça ne fonctionne pas, pour moi ton câblage est correct, enfin.... je veux dire que ça devrait fonctionner.
Je suppose que tu as essayé avec un autre cordon jack (défoi, on sait jamais...)
kosmix
50744
AF, je suis ton père
Membre depuis 19 ans
Citation de damorg :
Meuh non, c'est pas la sortie du switch, c'est la masse
Ah OK, pardon alors, il me semblait que le fil du jack y était connecté aussi.
Citation de damorg :
C'est quoi ce fil blanc qui sort de la cavité micro, et le fil bleu à coté du switch ?
hihihi !
Putain Walter mais qu'est-ce que le Vietnam vient foutre là-dedans ?
[ Dernière édition du message le 03/04/2025 à 01:42:41 ]
Gronoeil Vert
3312
Responsable de la modération
Membre depuis 20 ans
Gronoeil Vert
3312
Responsable de la modération
Membre depuis 20 ans
Gronoeil Vert
3312
Responsable de la modération
Membre depuis 20 ans
Ce coup-ci on vient me voir avec une basse neuve, 5 cordes, et on me dit « c’est bizarre, la corde de ré ne marche pas sur le micro Precision et elle marche très bien sur le micro jazz bass… ils se sont planté en faisant la cavité ? »
Réponse bien plus prosaïque, ma supposition a été démontrée en vérifiant la place des aimants sous le capot des micros :

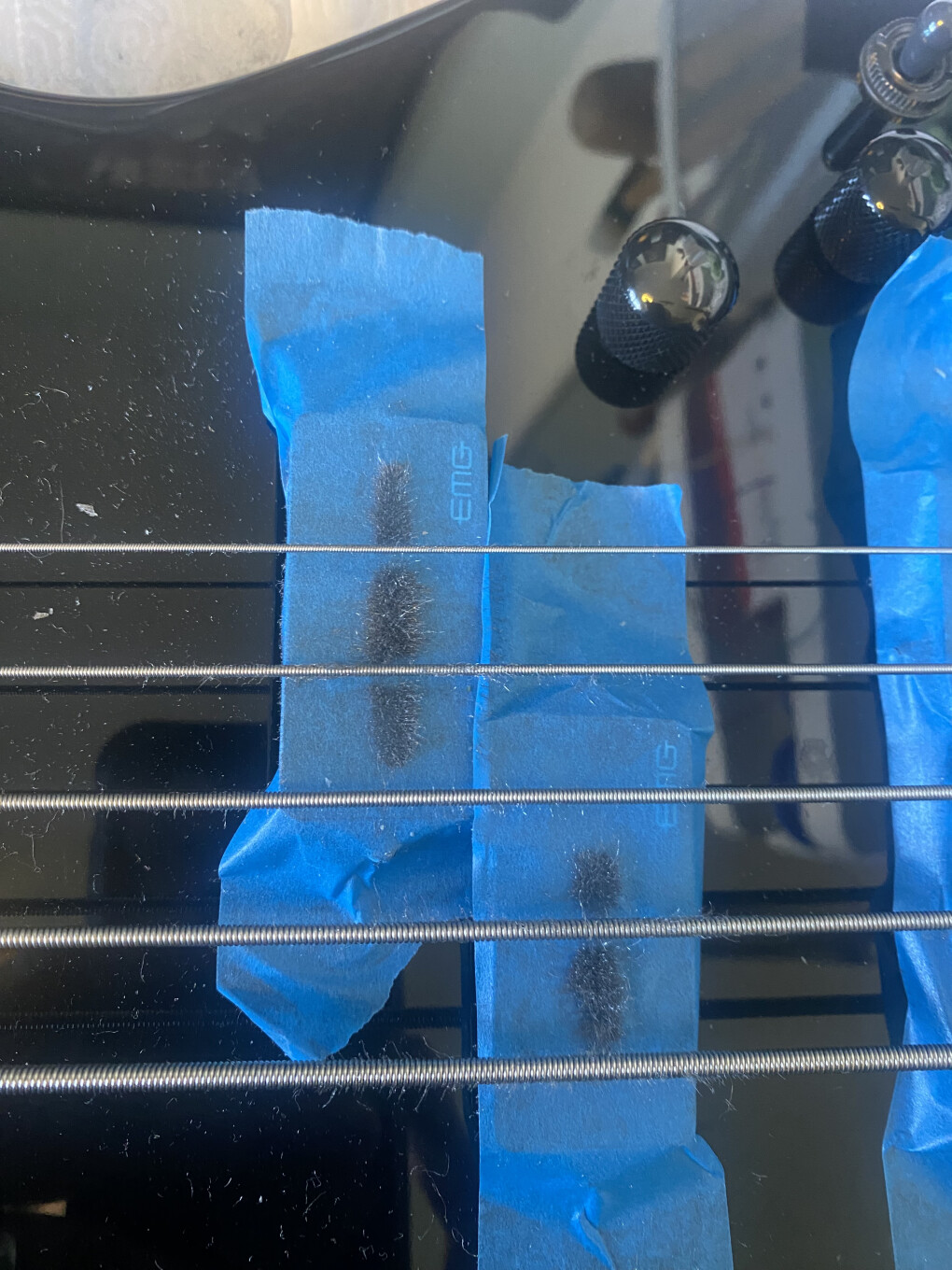

(Pour faire ça : protégez le micro avant opération, et répandez dessus des grains d’une matière sensible au magnétisme. J’ai juste mis de la limaille obtenue avec de la laine d’acier 000)
En démontant le micro, un sticker disait « EA » sous une partie, et « DG » sous l’autre, et bien entendu il avait été monté à l’envers.
En rebranchant la basse, potentiomètre de volume marchait étrangement : en plus d’avoir mal monté les micros, le PCB rattaché au potentiomètre touchait la peinture conductrice de la cavité
Et dire qu’il y avait 2 autocollants « QC Passed » sur la plaque arrière…
Réponse bien plus prosaïque, ma supposition a été démontrée en vérifiant la place des aimants sous le capot des micros :
(Pour faire ça : protégez le micro avant opération, et répandez dessus des grains d’une matière sensible au magnétisme. J’ai juste mis de la limaille obtenue avec de la laine d’acier 000)
En démontant le micro, un sticker disait « EA » sous une partie, et « DG » sous l’autre, et bien entendu il avait été monté à l’envers.
En rebranchant la basse, potentiomètre de volume marchait étrangement : en plus d’avoir mal monté les micros, le PCB rattaché au potentiomètre touchait la peinture conductrice de la cavité
Et dire qu’il y avait 2 autocollants « QC Passed » sur la plaque arrière…
Tamen pax et amor, oscula.
damorg
4938
Squatteur·euse d’AF
Membre depuis 7 ans
Citation de Gronoeil Vert :
En démontant le micro, un sticker disait « EA » sous une partie, et « DG » sous l’autre, et bien entendu il avait été monté à l’envers.
C'est surtout qu'ils ont mis un micro de 4 cordes à la place d'un micro 5 cordes, dans une défonce pour micro 5 cordes. Sous le premier il aurait du y avoir un sticker disant "BEA"
AMHA
