Bonjour à tous!

Je viens de découvrir qu'il était possible d'acheter des Kits de guitare à monter sois-même.

Ayant discuté sur le sujet dans un mauvais post, je créé celui-ci pour partager les expériences de ceux qui on ont déja fait une ou plusieurs.

Quelles forme avez-vous choisi, comment avez-vous fait les peintures et vernis, avez-vous changé les micros d'origine, ou avez-vous acheté le kit, est-ce que c'est compliqué à réaliser....

Lachez-vous!!!!!!!!

Pourquoi faire simple quand on peut ne pas faire compliqué.

el chupacabre

4257

Squatteur·euse d’AF

Membre depuis 12 ans

15301 Posté le 14/12/2022 à 21:12:41

C’est un sélecteur 3 positions ???
Vérifie avec ce câblage…

https://www.cabler-sa-guitare.fr/plan-cablage-optimise-stratocaster/

0

[ Dernière édition du message le 14/12/2022 à 21:13:28 ]

damorg

5029

Je poste, donc je suis

Membre depuis 7 ans

15302 Posté le 14/12/2022 à 21:23:15

Photo du switch cablé, STP. J'arrive pas à comprendre si c'est un import low cost :

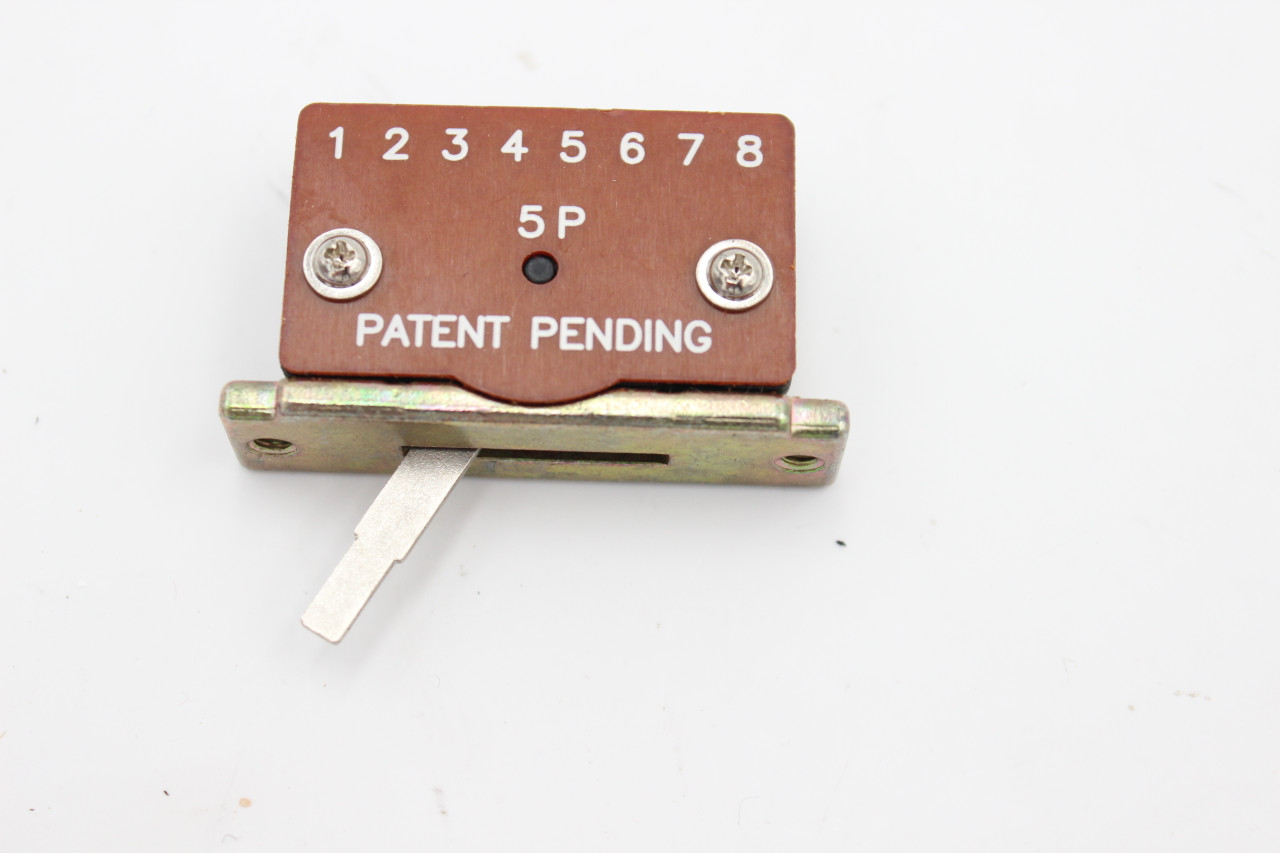

ou un "patent pending" (in line) :

0

bertib2

405

Posteur·euse AFfamé·e

Membre depuis 7 ans

15303 Posté le 14/12/2022 à 23:22:35

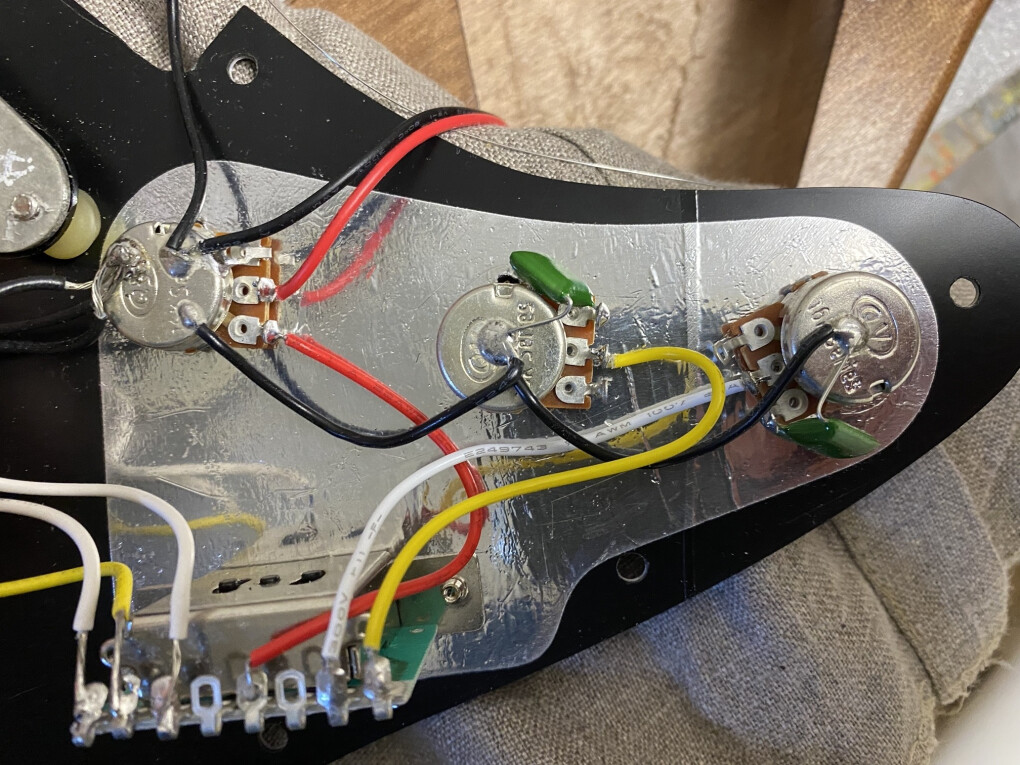

voila le bouzin
je me demande si c'est pas le switch qui a un défaut en fait... car le câblage je vois pas ou serait le probleme j'ai tout revérifié.

0

damorg

5029

Je poste, donc je suis

Membre depuis 7 ans

15304 Posté le 15/12/2022 à 00:12:53

bertib2,
Essaie de ponter le 4 et le 5, et vérifie que le capot métallique de ton switch a une bonne masse

0

[ Dernière édition du message le 15/12/2022 à 16:29:46 ]

bertib2

405

Posteur·euse AFfamé·e

Membre depuis 7 ans

15305 Posté le 15/12/2022 à 06:58:15

Merci damorg, on voit beaucoup sur les schema ce pontage 4 et 5 sur le rouge du volume, ca sert à quoi? j'ai vérifier le capot du switch mais c'est quoi une "bonne masse", il semble bien à la masse avec l'ohmètre.
je vais essayer ca

0

damorg

5029

Je poste, donc je suis

Membre depuis 7 ans

15306 Posté le 15/12/2022 à 11:54:25

Citation de bertib2 :

Merci damorg, on voit beaucoup sur les schema ce pontage 4 et 5 sur le rouge du volume, ca sert à quoi?
je vais essayer ca

Ici, c'est mieux expliqué.....
https://www.warmanguitars.co.uk/2020/09/07/5-way-lever-switches-with-8-connection-lugs-explained/

2

Hit !

24638

Vie après AF ?

Membre depuis 20 ans

15307 Posté le 16/12/2022 à 09:14:33

Permettez une 'tite intrusion dans le monde branché des Câbleurs : il y a des kits en promo chez Gear4 en ce moment :bravo:

0

Hit ! - THREAD "Le Rendez-vous des Belges". / THREAD "Les Conneries publiques" (anecdotes non musicales).

sonicsnap

89843

Posteur haute vélocité

Membre depuis 19 ans

15308 Posté le 16/12/2022 à 11:41:09

Hit !, tu a l'œil partout! :bravo:

0

Venez poster vos premiers enregistrements! Même et surtout s'ils ont été faits avec des moyens dérisoires!

Gronoeil Vert

3350

Responsable de la modération

Membre depuis 20 ans

15309 Posté le 16/12/2022 à 12:02:23

J'ai assemblé leur telecaster en kit avec corps en frêne une paire de fois, le résultat est tout à fait valable (enfin, surtout quand on y apporte ses touches perso

)

0

Tamen pax et amor, oscula.

blajack

320

Posteur·euse AFfamé·e

Membre depuis 18 ans

15310 Posté le 16/12/2022 à 18:02:24

J'ai assemblé un de leurs kits de basse P bass, c'est tout à fait opérationnel. La seule chose que j'ai changé c'est les micros.

0

bertib2

405

Posteur·euse AFfamé·e

Membre depuis 7 ans

15311 Posté le 17/12/2022 à 16:15:02

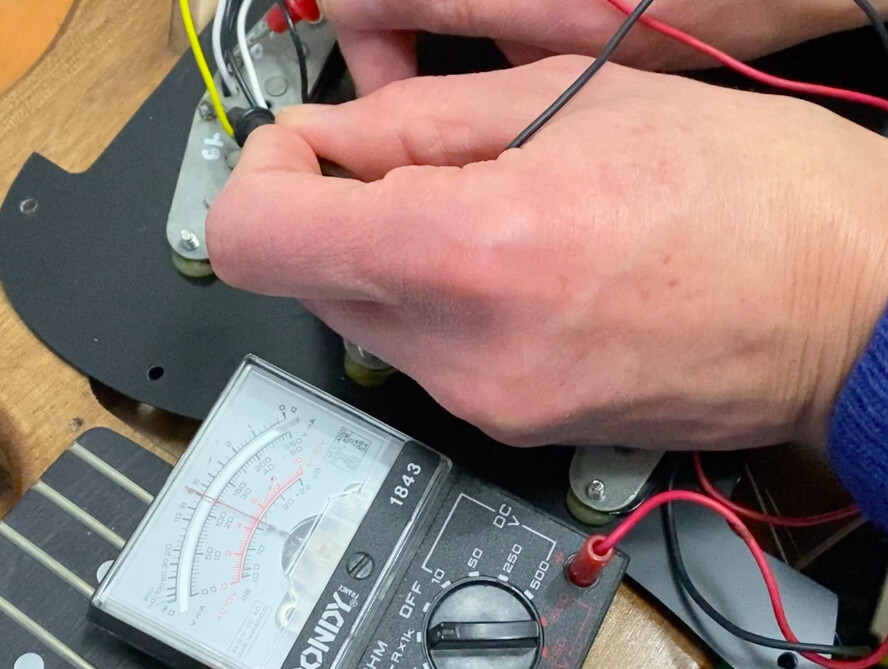

Je crois que j'ai trouvé le probleme, selon moi c'est le micro lui meme. J'ai fait beaucoup d'essai de câblage e recablage pour vérifier, mais j'ai toujours ce probleme de micro centre, j'ai vérifié ls masses et tout est bon. Je me dis donc que ca peut venir du micro.
Au dos du micro il y a 2 poles et pour les 2 autres j'ai toujours une resistance entre ces deux poles (environ 8ohm mais mon ohmmètre est un jouet donc la valeur est pas précise j'imagine que ca devrait être entre 5 e 6 selon les specs des Fender) par contre pour le micro centre j'ai rien = résistance totale...

Etrange non?

En reprenant ce micro centre, quand je vérifie la connection à la masse, elle donne infini et quand je vérifie le pole + du micro (fil jaune) j'ai 0 avec la masse de la guitare... donc le câblage interne ou la bobine de ce micro semble morte. Que pensez vous de mon diagnostic ?

3

[ Dernière édition du message le 17/12/2022 à 18:00:49 ]

Desmodue

5289

Je poste, donc je suis

Membre depuis 20 ans

15312 Posté le 18/12/2022 à 09:47:11

C'est pas plutôt des kilo ohms ? :clin:

8k pour un micro simple bobinage classique c'est pas déconnant.

Citation :

par contre pour le micro centre j'ai rien = résistance totale...

Le fil du bobinage est sans doute coupé ou dessoudé du plot.

2

kosmix

51543

AF, je suis ton père

Membre depuis 20 ans

15313 Posté le 18/12/2022 à 15:45:50

Bien joué Bertlib on dirait bien que le problème vient de là. Comme l'a dit Desmodue le fil est probablement déssoudé de la borne, ça doit pouvoir se réparer, par-contre s'il est coupé dans la bobine c'est foutu (à moins que tu n'aies envie de rebobiner).

1

Putain Walter mais qu'est-ce que le Vietnam vient foutre là-dedans ?

[ Dernière édition du message le 18/12/2022 à 15:46:23 ]

bertib2

405

Posteur·euse AFfamé·e

Membre depuis 7 ans

15314 Posté le 19/12/2022 à 09:02:13

et oui c'etait ça... les plots etaient bien soudès mais il y a un fil flottant sur la bobine... Il est encore sous garantie alors je vais tenter l'echange avant de bobiner je ne sais combien de km de fil de cuivre...

1

Desmodue

5289

Je poste, donc je suis

Membre depuis 20 ans

15315 Posté le 20/12/2022 à 19:57:42

Il y a des gens qui les rebobinent, à voir leurs tarifs... après il y a de grandes chances que ce ne soit pas "à l'identique", chacun ayant plus ou moins ses idées sur la question: diamètre du fil, nombre de tours de bobinage, bobinage jointif ou "scattered" (lire : en vrac...) etc...

0

el chupacabre

4257

Squatteur·euse d’AF

Membre depuis 12 ans

15316 Posté le 21/12/2022 à 00:26:13

Citation de Desmodue :

Il y a des gens qui les rebobinent, à voir leurs tarifs... après il y a de grandes chances que ce ne soit pas "à l'identique", chacun ayant plus ou moins ses idées sur la question: diamètre du fil, nombre de tours de bobinage, bobinage jointif ou "scattered" (lire : en vrac...) etc...

FBS music, c’est un luthier des adrets si je ne m’abuse et il demande 30 balles pour rebobiner… Tu peux le trouver sur zikinf ou LBC…

0

sonicsnap

89843

Posteur haute vélocité

Membre depuis 19 ans

15317 Posté le 21/12/2022 à 10:43:28

C'est une adresse intéressante, mais si le micro est sous garantie autant économiser 30 balles..

0

Venez poster vos premiers enregistrements! Même et surtout s'ils ont été faits avec des moyens dérisoires!

bertib2

405

Posteur·euse AFfamé·e

Membre depuis 7 ans

15318 Posté le 21/12/2022 à 18:05:35

oui Thom m'a envoyé une étiquette de retour, a suivre

2

el chupacabre

4257

Squatteur·euse d’AF

Membre depuis 12 ans

15319 Posté le 31/12/2022 à 02:31:14

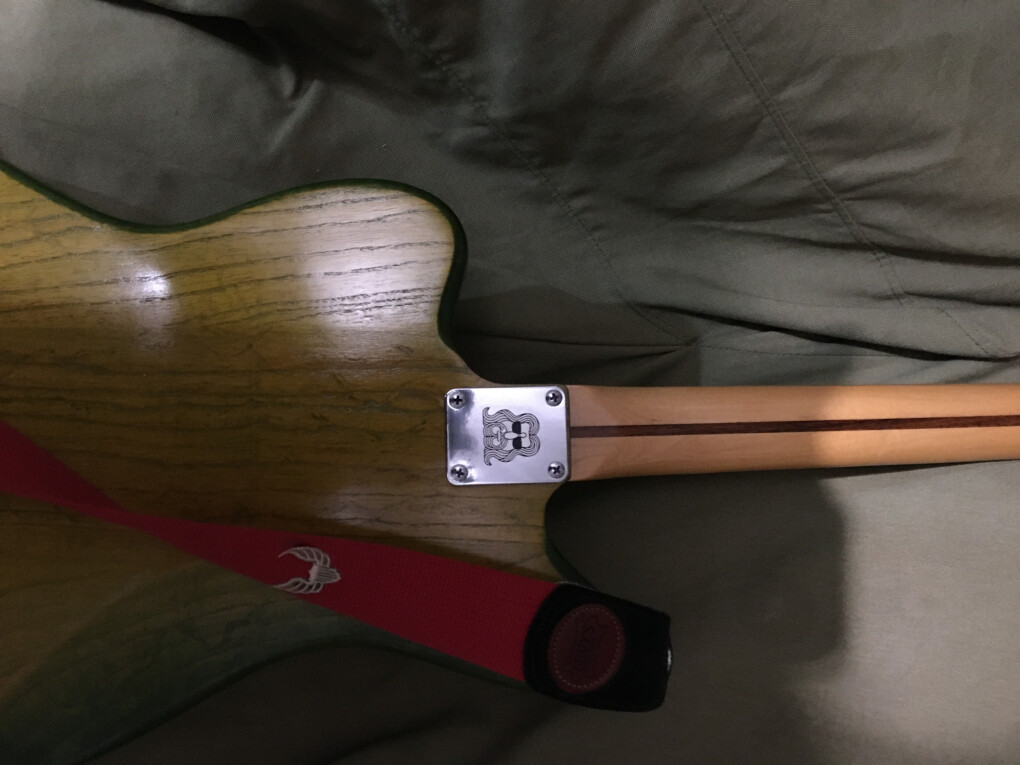

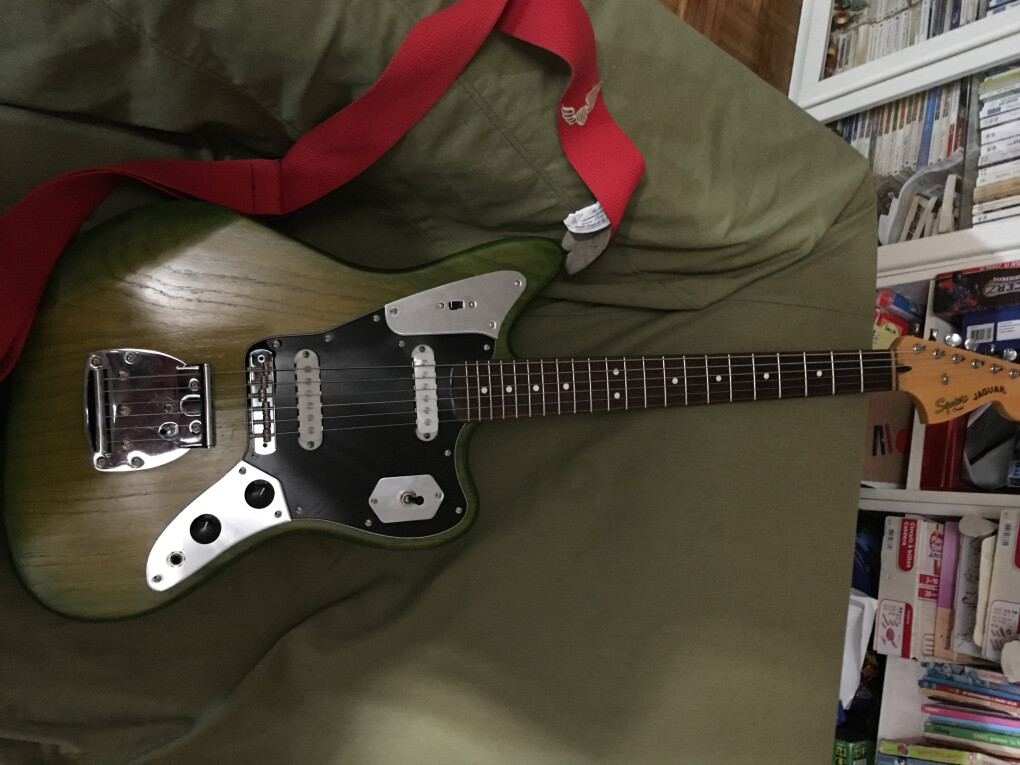

Yo! Ça faisait longtemps que je n’avais pas posté… Voici la dernière sortie de mon atelier… Corps swampash, manche Squier jaguar VM, micros SD quarter pound avec switch pour passage en série…

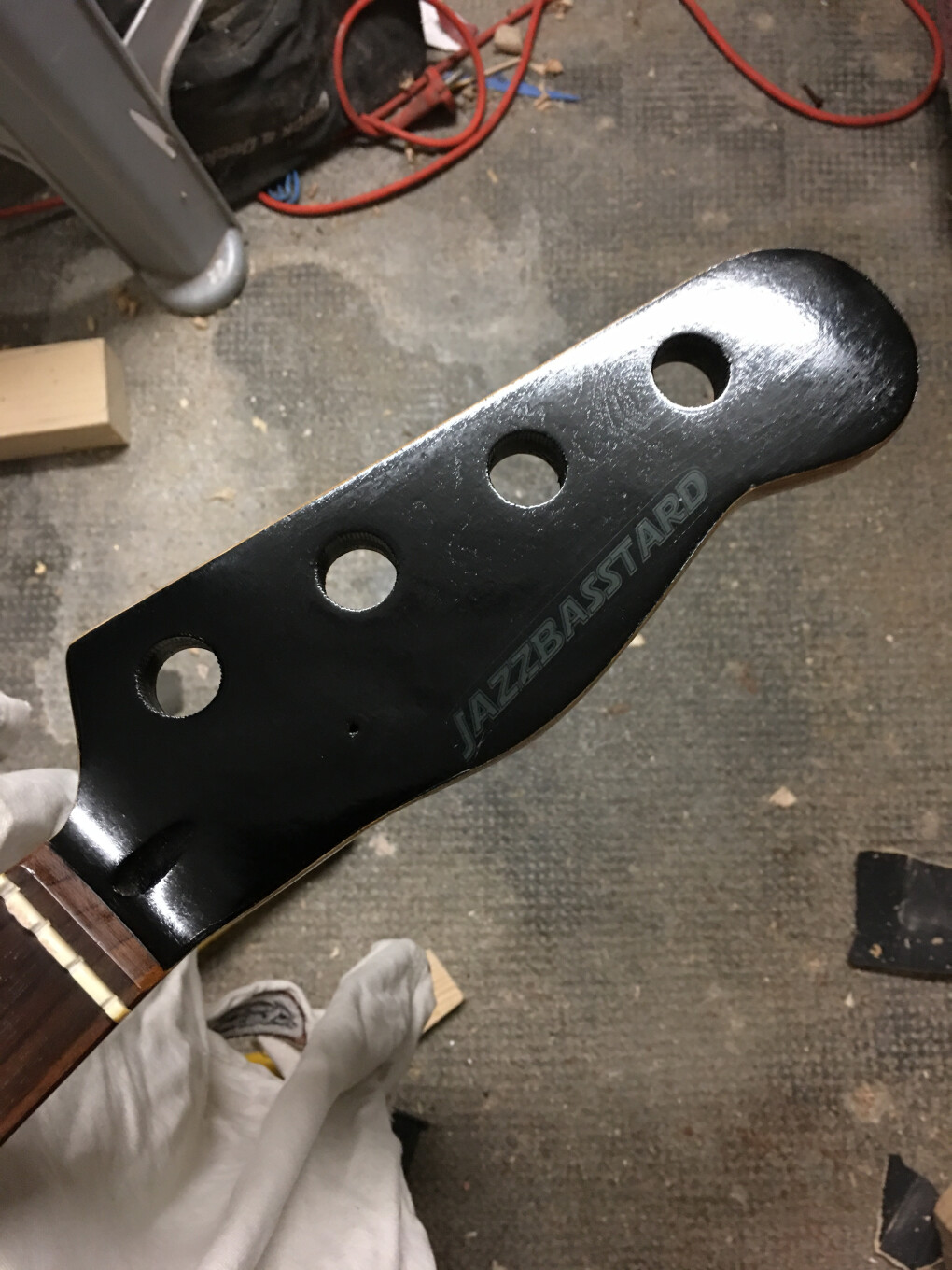

Et puis une basse assemblée et re découpée pour un copain keupon !

3

sonicsnap

89843

Posteur haute vélocité

Membre depuis 19 ans

15320 Posté le 31/12/2022 à 11:51:45

Magnifique la Jaguar, El Chupa! Sa finition fait un peu penser à la Jazzmaster Thurston Moore que j'aime beaucoup.

2

Venez poster vos premiers enregistrements! Même et surtout s'ils ont été faits avec des moyens dérisoires!

damorg

5029

Je poste, donc je suis

Membre depuis 7 ans

15321 Posté le 31/12/2022 à 13:28:08

Chupa,
C'est toi que t'a fais ce magnifique Trans greenburst ?
Et le câblage... Alors, raconte...

Et la Jazzbass avec une tête PB 51, j'adore

0

el chupacabre

4257

Squatteur·euse d’AF

Membre depuis 12 ans

15322 Posté le 31/12/2022 à 13:35:41

Citation de damorg :

Chupa,
C'est toi que t'a fais ce magnifique Trans greenburst ?
Et le câblage... Alors, raconte...

Et la Jazzbass avec une tête PB 51, j'adore

La couleur n’est pas de moi mais d’un gars que je connais à la frontière italienne…Je vais lui demander son secret de fabrication… Pour le câblage j’ai été dans la galère… Trois fois j’ai recommencé, un slide ne se câble pas comme un switch classique… Donc j’ai les trois positions classiques plus une en série sur le slide… C’est le genre de micros qui réagit beaucoup à la hauteur , il va falloir que je règle ça correctement et en plus il me reste à faire l’intonation …
La basse est un assemblage… Le pote a chopé un corps mij noir mais il avait un manche pas trop mal mais avec une tête horrible, une forme à la strat mal dégrossie… Donc découpe format pb51, peinture pour être raccord, logo et maintenant je termine le vernis… Je dois revoir aussi l’électronique…

1

sonicsnap

89843

Posteur haute vélocité

Membre depuis 19 ans

15323 Posté le 31/12/2022 à 15:45:47

Oui, sachant que tu n'es pas un grand fan du translucide, je me doutais que la couleur n'était pas de toi. Mais c'est bien de l'avoir gardée car le bois est vraiment beau.
La basse, j'aimerais la voir en entier, mais cette tête semble être une très bonne idée.

0

Venez poster vos premiers enregistrements! Même et surtout s'ils ont été faits avec des moyens dérisoires!

el chupacabre

4257

Squatteur·euse d’AF

Membre depuis 12 ans

15324 Posté le 31/12/2022 à 16:26:33

Citation de sonicsnap :

Oui, sachant que tu n'es pas un grand fan du translucide, je me doutais que la couleur n'était pas de toi. Mais c'est bien de l'avoir gardée car le bois est vraiment beau.
La basse, j'aimerais la voir en entier, mais cette tête semble être une très bonne idée.

T’inquiète, quand j’aurai fini la basse, vous aurez une photo ou deux…

0

sonicsnap

89843

Posteur haute vélocité

Membre depuis 19 ans

15325 Posté le 31/12/2022 à 16:39:47

Merci à toi! En tous cas, j'aime vraiment cette forme de tête! :bravo:
