Hello,
Parti pour sampler l'ARP2600FS pour faire une banque de sample "bass", voilà que je décide de l'utiliser en CV Gate. Pourquoi: parce que je veux utiliser la sortie AUX de mon convertisseur CV/Gate pour contrôler le filtre, donc autant tout faire en CV/Gate avec une Kenton.
Patatra: je branche, tout marche, sauf: l'ADSR n'est pas déclenchée par le Gate de la Kenton, quelque soit le protocole choisi. Comme j'avais eu le même problème avec mon SQ1, j'avais trouvé l'astuce de faire passer le signal de Gate par le préamp. Ici, je fais de même, avec le même résultat: ça marche. Ok.
Tout de même, ça m'agace. Pourquoi ce problème? Comme je connais des gens de Korg, je leur pose la question, qui la relaient aux ingénieurs du Japon, qui m'ont répondu: ce n'est pas une question de voltage de Gate, mais d'impédance inadaptée.
Voici leur réponse:
J'ai testé leur manip, et ça marche. Mais, du coup, le signal se trouve inversé, et l'ADSR se déclenche au relâchement de la note (on avance
)
J'ai paramétré la Kenton pour qu'elle envoie du S-Trig, et comme cela tout fonctionne.
Mais qu'on se le dise: ils ont fait une reproduction "rigoriste" de l'architecture d'antan. Le 2600M, lui, sera en 5V et beaucoup plus compatible / polyvalent.
Parti pour sampler l'ARP2600FS pour faire une banque de sample "bass", voilà que je décide de l'utiliser en CV Gate. Pourquoi: parce que je veux utiliser la sortie AUX de mon convertisseur CV/Gate pour contrôler le filtre, donc autant tout faire en CV/Gate avec une Kenton.
Patatra: je branche, tout marche, sauf: l'ADSR n'est pas déclenchée par le Gate de la Kenton, quelque soit le protocole choisi. Comme j'avais eu le même problème avec mon SQ1, j'avais trouvé l'astuce de faire passer le signal de Gate par le préamp. Ici, je fais de même, avec le même résultat: ça marche. Ok.
Tout de même, ça m'agace. Pourquoi ce problème? Comme je connais des gens de Korg, je leur pose la question, qui la relaient aux ingénieurs du Japon, qui m'ont répondu: ce n'est pas une question de voltage de Gate, mais d'impédance inadaptée.
Voici leur réponse:
Citation :
Please find below the comments from engineers. It's quite technical and I'm not 100% confident if my translation is correct. Please feel free to let me know if you have any further questions.
-----------------------------
what is the exact voltage on the CVs in the ARP 2600 FS, and does the ADSR CV input is on a higher voltage?
> In order to make it work at the expected level, both AR and ADSR need a GATE voltage of 15V and an output impedance of 265Ω or less.
> The situation mentioned in the inquiry is as below: The AR level is small (volume is low) and the ADSR is not triggered.
Will it be the same on the ARP 2600m ?
> ARP 2600 M works at 5V (GATE voltage level and impedance conversion circuit have been added to the original circuit).
Please find attached the diagram indicating how to trigger ADSR using an external, high impedance GATE voltage.
This is a similar method to what the customer is doing via pre-amp.
J'ai testé leur manip, et ça marche. Mais, du coup, le signal se trouve inversé, et l'ADSR se déclenche au relâchement de la note (on avance
)J'ai paramétré la Kenton pour qu'elle envoie du S-Trig, et comme cela tout fonctionne.
Mais qu'on se le dise: ils ont fait une reproduction "rigoriste" de l'architecture d'antan. Le 2600M, lui, sera en 5V et beaucoup plus compatible / polyvalent.
Fix 77
1265
AFicionado·a
Membre depuis 18 ans
tiens marrant je me pose la même question 2 ans après
Le clavier est censé sortir en 10V pour les trigs et gate en tous cas c'est ce qui est marqué sur leur site.
Alors si l'arp 2600 déclenche en 15v ça voudrait dire qu'il atteint pas son amplitude maximale avec le clavier, ce qui parait chelou.
si tu voulais séquencer le 2600 avec le SQ1, tu devais booster le gate? ou le cv? ou les 2?
(sur le site korg, il est marqué que le SQ1 sort en 10V en gate c'est pour ça que je trouve bizarre qu'il faille amplifier le signal pour déclencher l'enveloppe adsr du 2600 )
Et par rapport au s-trig de ton kenton, ça envoyait l'impédance qu'il faut c'est ça ou pas?
Le clavier est censé sortir en 10V pour les trigs et gate en tous cas c'est ce qui est marqué sur leur site.
Alors si l'arp 2600 déclenche en 15v ça voudrait dire qu'il atteint pas son amplitude maximale avec le clavier, ce qui parait chelou.
si tu voulais séquencer le 2600 avec le SQ1, tu devais booster le gate? ou le cv? ou les 2?
(sur le site korg, il est marqué que le SQ1 sort en 10V en gate c'est pour ça que je trouve bizarre qu'il faille amplifier le signal pour déclencher l'enveloppe adsr du 2600 )
Et par rapport au s-trig de ton kenton, ça envoyait l'impédance qu'il faut c'est ça ou pas?
Be the synth!
Maxxou32
5425
Je poste, donc je suis
Membre depuis 11 ans
VinW
859
Posteur·euse AFfolé·e
Membre depuis 18 ans

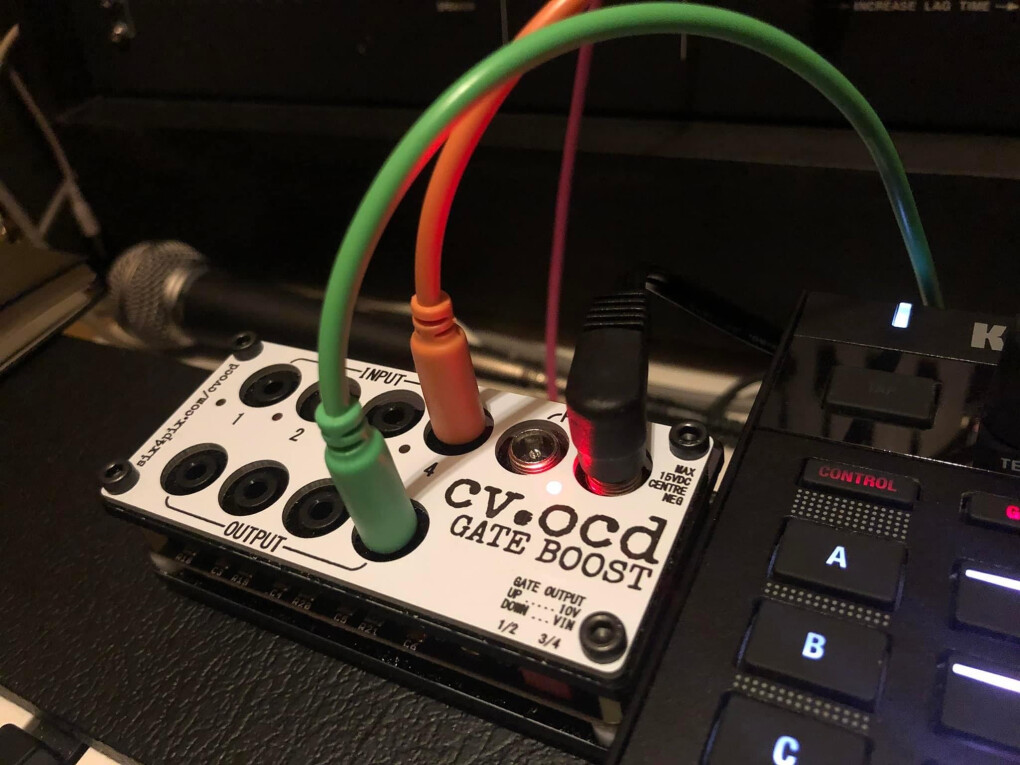

Si jamais, pour booster le CV venant d’un séquenceur Korg SQ-64 j’utilise un petit booster qui marche très bien avec le 2600 FS:
Comme ça ça ne consomme pas inutilement le voltage processor ou le preampli
Comme ça ça ne consomme pas inutilement le voltage processor ou le preampli
[ Dernière édition du message le 09/06/2023 à 15:44:20 ]
coyote14
15769
Modérateur·trice thématique
Membre depuis 20 ans
Bon tuyau, pas trop cher en plus.
Fix 77
1265
AFicionado·a
Membre depuis 18 ans
IPM
8713
Je poste, donc je suis
Membre depuis 18 ans
Citation de coyote14 :
Bon tuyau, pas trop cher en plus.
sauf qu'il est n'est plus en stock sur le site du constructeur
