Sujet de la discussion Reparation d'un Poly61 suite à coulure de pile
Bonjour,

J'ouvre un sujet concernant la remise en état d'un Poly61, que je viens d'acheter.
Il est en très bon état extérieur, mais il a été victime de la maladie des Poly61 et PolySix, c'est à dire la coulure de l'accu, qui a certainement endommagé les pistes et circuits imprimés environnants.
Il a apparemment été stocké dans son case, touches vers le haut, puisque la coulure est majoritairement descendue en ligne droite vers les sorties jack à l'arrière du synthé.
Du coup je suis preneur de conseils, je suis assez débrouillé en soudures mais incompétent en électronique :D:
J'envisage de démonter la carte, dessouder la pile, de nettoyer et de passiver l'attaque alcaline avec un acide faible, et de tester la continuité des circuits, avant d'aller plus loin..
Il y aura aussi certains composants à trouver, du coup preneur d'adresses pour trouver des CI ou leurs équivalents.

Voilà, merci de votre aide :bravo:

Le plus gauche des guitaristes gaucher....

[ Dernière édition du message le 17/06/2024 à 12:49:02 ]

Afficher le sujet de la discussion
111

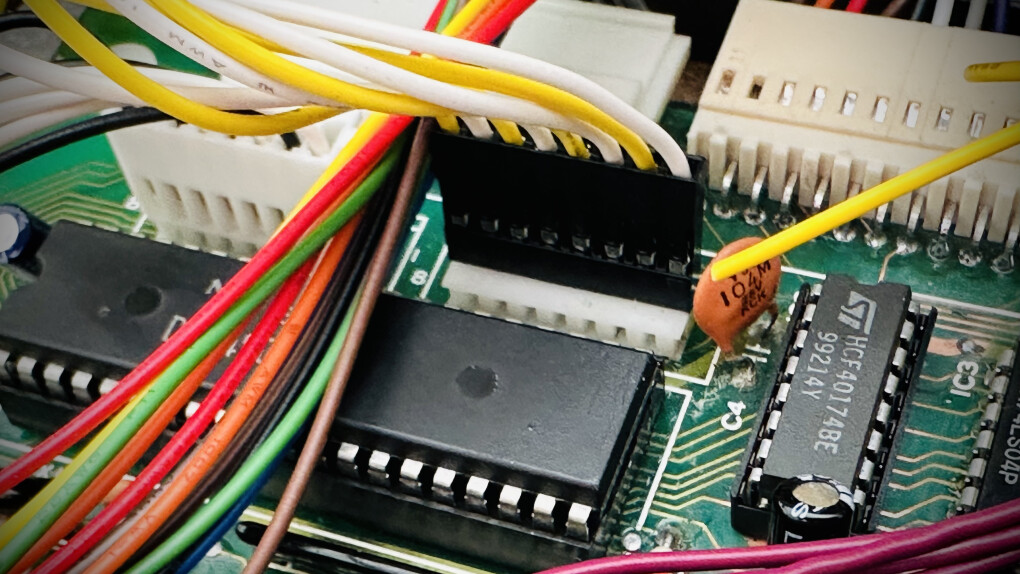

Le connecteur oxydé en photo…


Le nouveau connecteur en place : ça maaaaarche :aime: :aime::aime:


Le plus gauche des guitaristes gaucher....

[ Dernière édition du message le 21/09/2024 à 17:14:03 ]

112
:aime:
113
Yeeaaahhh !!

Quelques démos de synthés, des vieux mais pas que...

114
Bravo PP ! :bravo:
:boire:

S'il n'y a pas de solution, c'est qu'il n'y a pas de problème.

115
Merci les gars :bravo::bravo::bravo:

Je suis content parce que le connecteur ne semblait pas si corrodé, et pourtant il était en défaut.
Du coup je pense que je vais me refaire tranquillou tous les connecteurs qui ont un peu de vert-de-gris, entre ça et le switch Write je pense qu'il va retrouver du poil de la bête :bravo:
Parce que maintenant tout fonctionne en gros sauf le Write, et le LFO global. Le LFO2, affecté à la molette, fonctionne. Et on peut éditer le son, tous les paramètres répondent sauf ceux du LFO global.
Du coup je me dis qu'avec des connecteurs neufs, il est possible qu'il reprenne ses esprits à 100 %

La suite le WE prochain j'espère :)

Le plus gauche des guitaristes gaucher....

116
Bon boulot petit prof :bravo:

Putain Walter mais qu'est-ce que le Vietnam vient foutre là-dedans ?

117
Petit update, je me suis finalement lancé ce matin dans la panne de fonctionnement du LFO.
Les 2 LFO sont me semble t'il gérés par la carte de gauche du panel.
Du coup en regardant les nappes j'ai constaté qu'un connecteur était très mal en point... la nappe de ce connecteur va directement sur la carte centrale qui contient les 6 voies, donc c'était le suspect idéal....



J'ai donc refait le connecteur 7 broches, je commence à prendre le coup !





Du coup, je rallume le synthé, toujours mes soucis de Write, mais maintenant le LFO fonctionne !! J'ai donc accès au PWM de l'oscillateur 1, le vibrato et la modulation de la fréquence de coupure, ainsi qu'au paramètres de vitesse et de délai d'apparition.

La semaine prochaine je dessouderai le switch WRITE, c'est un switch 2 positions avec 12 pattes, je sais pas si c'est commun...






Le plus gauche des guitaristes gaucher....

[ Dernière édition du message le 22/09/2024 à 12:23:54 ]

118
Comment tu résous les problèmes les uns après les autres, façon rouleau compresseur. Impressionnant.
119
C'est gentil, en fait le synthé est hyper facile à ouvrir, le panel s'ouvre comme un capot de voiture et reste ouvert. Du coup l'ouvrir et refaire le connecteur de la nappe ça prend une demi-heure à tout casser. La chance que j'ai c'est que la panne est hyper documentée, la coulure de la pile ronge les IC dont les références sont encore aujourd'hui disponibles, et corrode les pins des nappes. Si c'était un problème genre une voix HS, je serais totalement incompétent :facepalm:
Et sinon, du coup avec le PWM et le vibrato fonctionnel, le synthé commence à sonner de manière très sympathique :bave::bave::bave:

Le plus gauche des guitaristes gaucher....

120
Manquerait plus que tu nous nous dise « ca y est j’ai fini! Mais il sonne comme une merde et je le donne » :bravo:
