Reparation d'un Poly61 suite à coulure de pile
- 163 réponses
- 16 participants
- 4 293 vues
- 18 followers
Afficher le sujet de la discussion
petit professeur
3879
Squatteur·euse d’AF
Membre depuis 15 ans
Non si j’avais une aide de l’état j’aurai fait financer la rénovation de tout le pâté de maison (la carte entière
).
D’ailleurs j’ai ressoudé les composants et redémarré le synthé… L’écran a bien affiché PS-61, puis s’est mis en carafe… Par contre maintenant le bouton Write est allumé… J’ai du faire une erreur de connexion, je vais démonter la carte et recontrôler point par point.
).D’ailleurs j’ai ressoudé les composants et redémarré le synthé… L’écran a bien affiché PS-61, puis s’est mis en carafe… Par contre maintenant le bouton Write est allumé… J’ai du faire une erreur de connexion, je vais démonter la carte et recontrôler point par point.
Le plus gauche des guitaristes gaucher....
petit professeur
3879
Squatteur·euse d’AF
Membre depuis 15 ans
Bon j’ai un peu rebossé sur le P61, j’ai cassé ma tirelire pour un IC12 tout neuf et un support…
Ça marche un peu mieux j’ai l’impression, j’ai encore une erreur sur les VCA c’est à dire que le cycle des voix fait 1, 2, 3, puis 4 et 5, puis un grésillement à la place de la 5eme voix, puis la 6eme voix… je me demande si j’ai pas interverti deux fils en faisant ma nappe, je regarderai ça dans les jours qui viennent.
Par contre j’ai toujours les boutons Write et Arp qui ne s’allument pas… et le release qui n’a pas d’effet quand on bouge la valeur 🤔…
Ça marche un peu mieux j’ai l’impression, j’ai encore une erreur sur les VCA c’est à dire que le cycle des voix fait 1, 2, 3, puis 4 et 5, puis un grésillement à la place de la 5eme voix, puis la 6eme voix… je me demande si j’ai pas interverti deux fils en faisant ma nappe, je regarderai ça dans les jours qui viennent.
Par contre j’ai toujours les boutons Write et Arp qui ne s’allument pas… et le release qui n’a pas d’effet quand on bouge la valeur 🤔…
Le plus gauche des guitaristes gaucher....
kosmix
46232
Ma vie est un thread...
Membre depuis 19 ans
En tous cas c'est propre
Bon courage et bonne chance pour la suite !
Bon courage et bonne chance pour la suite !
Putain Walter mais qu'est-ce que le Vietnam vient foutre là-dedans ?
petit professeur
3879
Squatteur·euse d’AF
Membre depuis 15 ans
Bon je m’y suis remis, j’ai vérifié que je ne m’étais pas trompé dans ma réparation de nappe, les fils étaient au bon endroit…
Du coup je me suis dit que c’était certainement la corrosion sous les contacteurs qui créait des faux contacts…

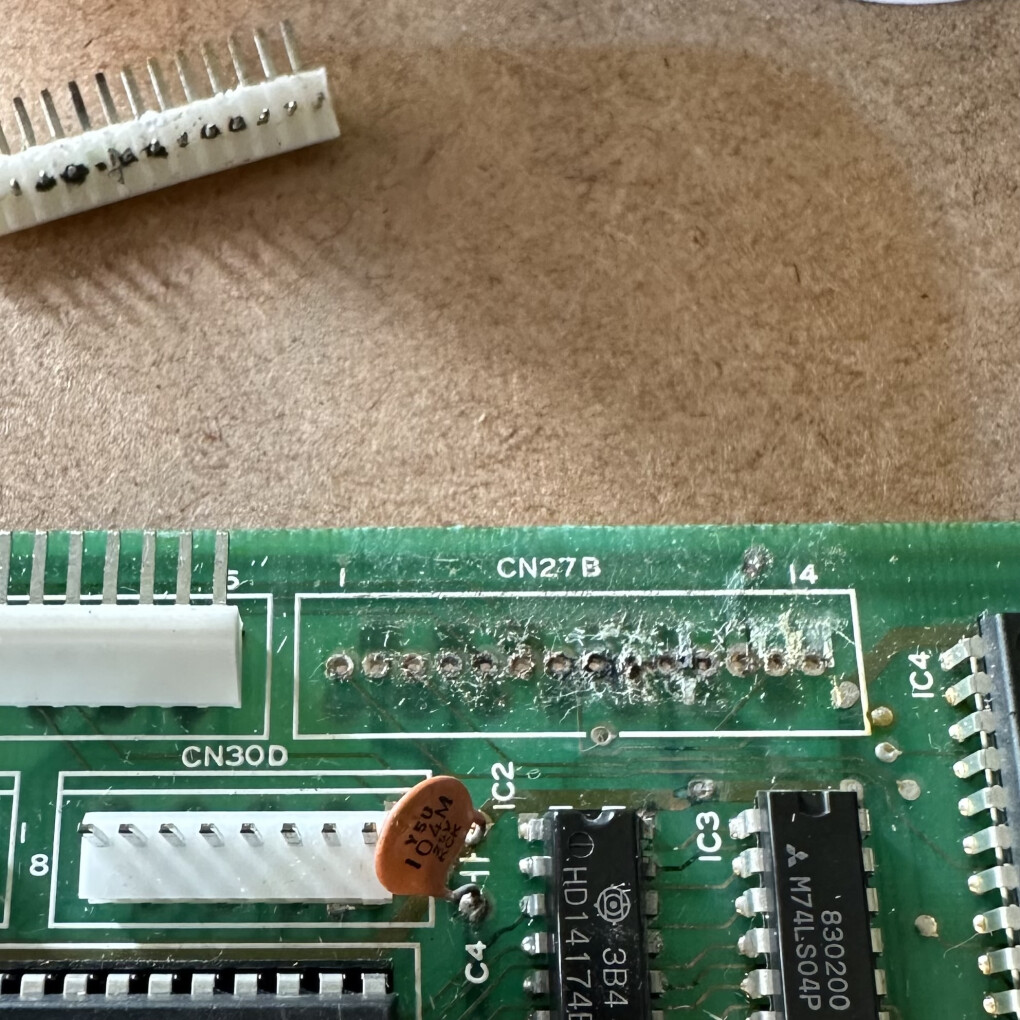

Je me suis attelé à dessouder les connecteurs PH2 d’où partent les nappes, et effectivement c’était bien degueu dessous
Du coup je me suis dit que c’était certainement la corrosion sous les contacteurs qui créait des faux contacts…
Je me suis attelé à dessouder les connecteurs PH2 d’où partent les nappes, et effectivement c’était bien degueu dessous
Le plus gauche des guitaristes gaucher....
petit professeur
3879
Squatteur·euse d’AF
Membre depuis 15 ans

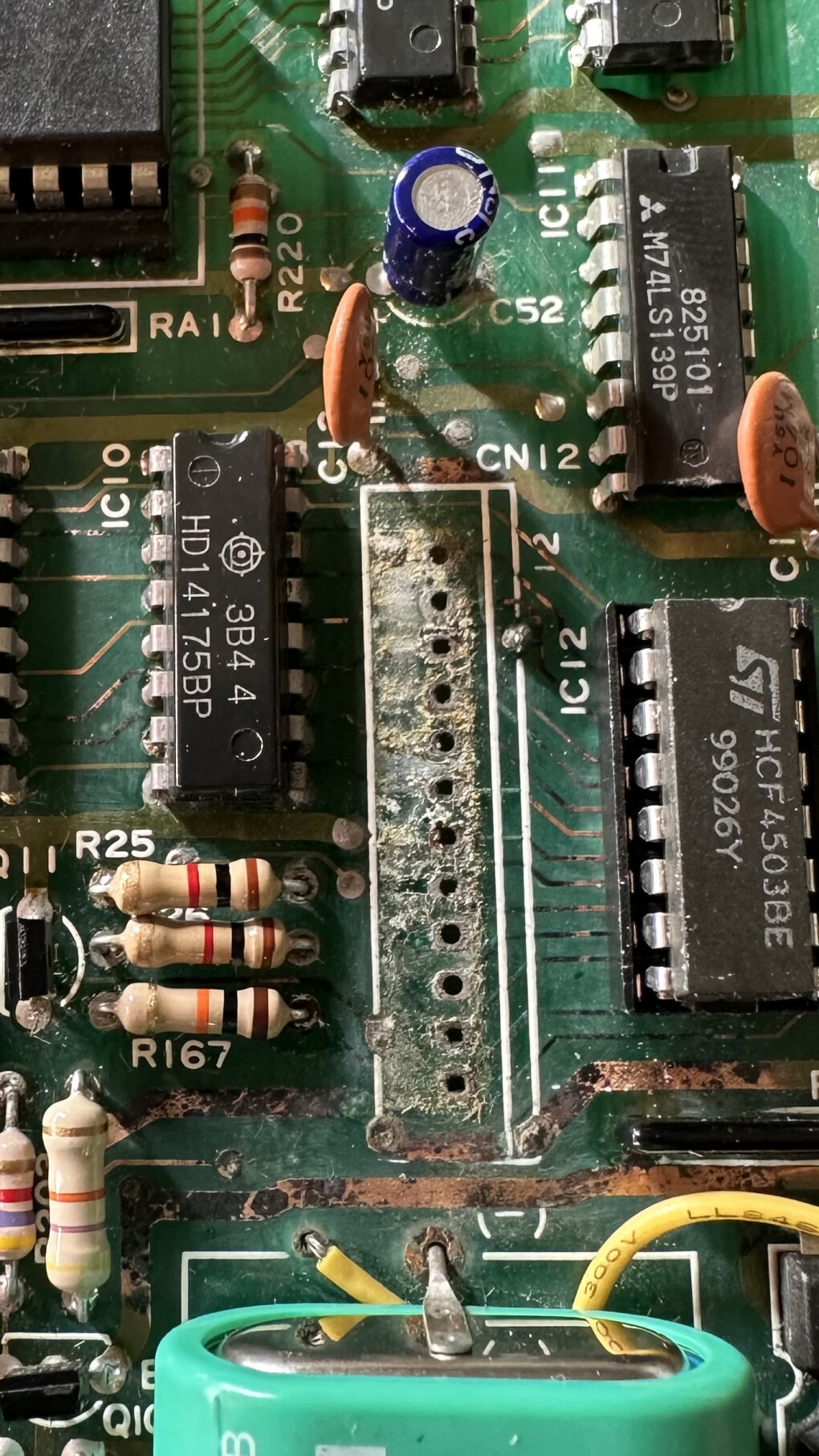

Ça m’a motivé pour démonter tous les composants sur le chemin de la fuite, bien sûr j’ai cassé un IC en le déposant…
Jai l’impression que la corrosion empêche la soudure de fondre correctement quand on utilise la pompe à dessouder.
Bref j’ai déposé les composants et nettoyé les traces de corrosion du mieux que j’ai pu.
Jai l’impression que la corrosion empêche la soudure de fondre correctement quand on utilise la pompe à dessouder.
Bref j’ai déposé les composants et nettoyé les traces de corrosion du mieux que j’ai pu.
Le plus gauche des guitaristes gaucher....
petit professeur
3879
Squatteur·euse d’AF
Membre depuis 15 ans

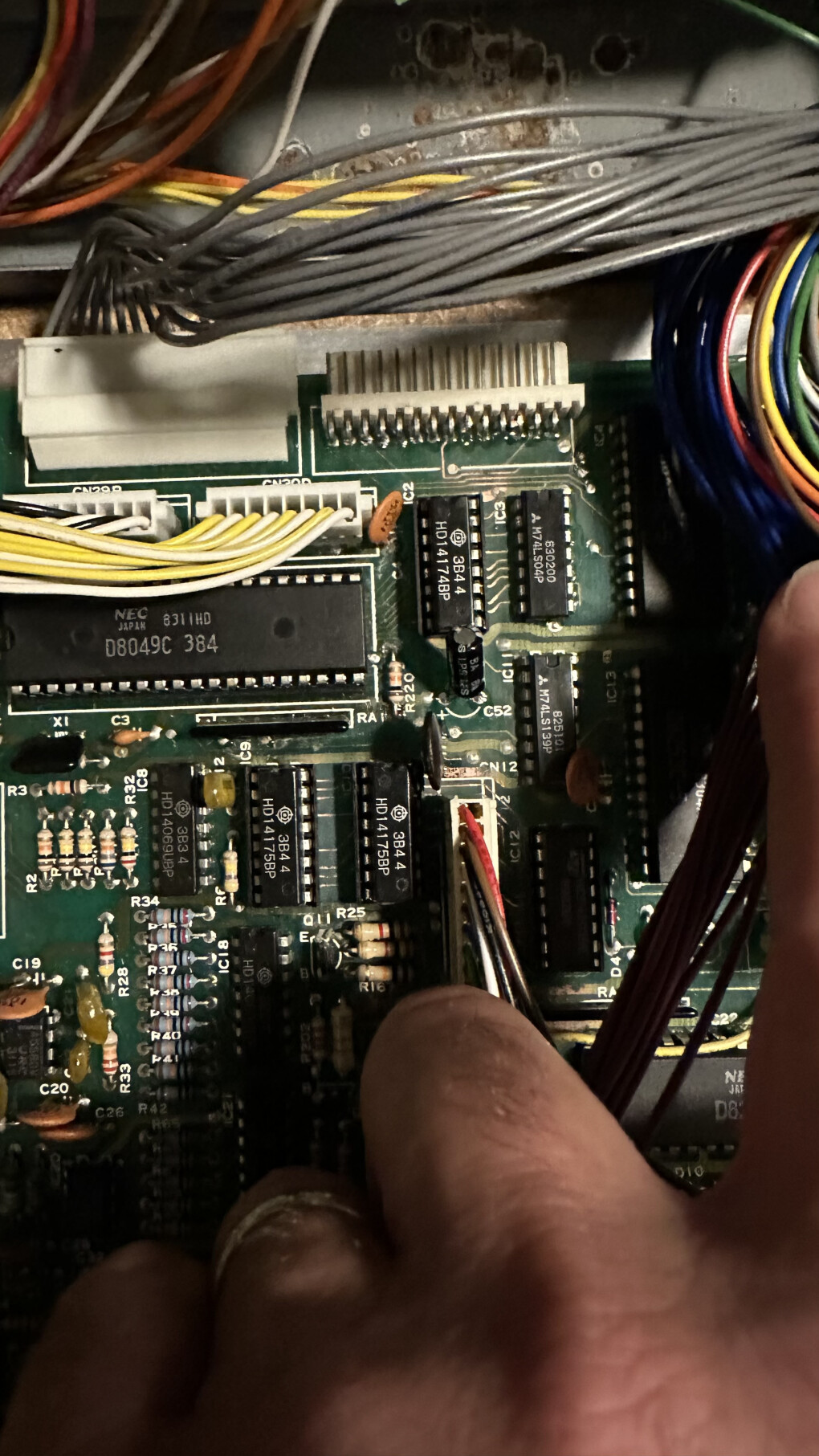

Enfin j’ai remis les IC dans les sockets en attendant d’en acheter et des nouveaux, mon revendeur n’avait pas ces modèles …
Eh bien je dois dire que le Poly61 fonctionne beaucoup mieux
Toutes les voix fonctionnent, j’ai juste quelques touches muettes mais je pense que c’est à cause d’un des deux 40175 à qui il manque quand même 4 pattes
Je n’ai pas pu brancher la nappe du haut de la carte, qui gère une partie du panel. Parce que quand j’ai refait ma nappe j’ai utilisé un connecteur avec un détrompeur, ça rentrait dans l’ancien connecteur mâle et bien sur le nouveau à un détrompeur, j’en suis quitte pour une trentaine de soudures
mais maintenant j’ai de la gaine thermo rétractable
Et du coup comme la partie du panel qui permet de programmer les sons fonctionne, j’ai pu programmer un peu des sons, et bien ça sonne plutôt bien il me tarde de lui mettre des effets en sortie
Eh bien je dois dire que le Poly61 fonctionne beaucoup mieux
Toutes les voix fonctionnent, j’ai juste quelques touches muettes mais je pense que c’est à cause d’un des deux 40175 à qui il manque quand même 4 pattes
Je n’ai pas pu brancher la nappe du haut de la carte, qui gère une partie du panel. Parce que quand j’ai refait ma nappe j’ai utilisé un connecteur avec un détrompeur, ça rentrait dans l’ancien connecteur mâle et bien sur le nouveau à un détrompeur, j’en suis quitte pour une trentaine de soudures
mais maintenant j’ai de la gaine thermo rétractable Et du coup comme la partie du panel qui permet de programmer les sons fonctionne, j’ai pu programmer un peu des sons, et bien ça sonne plutôt bien
il me tarde de lui mettre des effets en sortie Le plus gauche des guitaristes gaucher....
[ Dernière édition du message le 28/06/2024 à 23:27:09 ]
Push-Pull
20091
Vie après AF ?
Membre depuis 20 ans
Mais
Tu gères à fond, là !
Si c'est tout le temps les mêmes, c'est très certainement les contacts sous les touches concernées qui sont sales ou légèrement oxydés. Mais ça se nettoie très bien, et comparé à ce que tu viens de faire, c'est beaucoup plus facile.
Tu gères à fond, là !
Citation :
juste quelques touches muettes
Si c'est tout le temps les mêmes, c'est très certainement les contacts sous les touches concernées qui sont sales ou légèrement oxydés. Mais ça se nettoie très bien, et comparé à ce que tu viens de faire, c'est beaucoup plus facile.
kosmix
46232
Ma vie est un thread...
Membre depuis 19 ans
Bien joué Petit Professeur !
Putain Walter mais qu'est-ce que le Vietnam vient foutre là-dedans ?
petit professeur
3879
Squatteur·euse d’AF
Membre depuis 15 ans
Merci les gars, c’est grace à vos conseils
@ Push, oui c’est toujours les mêmes notes, mais il me semble qu’elles fonctionnaient avant que je dessoude tout… en plus c’est un groupe de 6/7 notes contiguës, je pense et j’espère 🤞 que c’est lié à l’IC qui est à moitié cassé…
Mon revendeur local n’avait pas l’IC je vais commander tout ça demain, et refaire les nappes correctement 😅
@ Push, oui c’est toujours les mêmes notes, mais il me semble qu’elles fonctionnaient avant que je dessoude tout… en plus c’est un groupe de 6/7 notes contiguës, je pense et j’espère 🤞 que c’est lié à l’IC qui est à moitié cassé…
Mon revendeur local n’avait pas l’IC je vais commander tout ça demain, et refaire les nappes correctement 😅
Le plus gauche des guitaristes gaucher....
