merci Fix 77
> Mince. Effectivement ça demande beaucoup de temps. Je croise les doigts pour que tu y arrives
j'en ai aussi appris pas mal avec diplodocus303 et de djzephyrin sur le forum Audiofanzine comme cette histoire de Psu de RE-808 hors de prix ; merci à vous djzephyrin
8059
Je poste, donc je suis
Membre depuis 20 ans
Première tentative de flashage , le séquenceur marche pas pour moi ...
J'ai bien réussit à flasher plusieurs trucs Bootloader, remu et RE-808.
Mais j'arrive pas à programmer une sequence c'est comme si le bouton start / stop marchait pas
car je ne bascule par en mode instrument lorsque j'appuis dessus je reste sur la selection du track led qui clignote ...
J'ai bien réussit à flasher plusieurs trucs Bootloader, remu et RE-808.
Mais j'arrive pas à programmer une sequence c'est comme si le bouton start / stop marchait pas
car je ne bascule par en mode instrument lorsque j'appuis dessus je reste sur la selection du track led qui clignote ...djzephyrin
8059
Je poste, donc je suis
Membre depuis 20 ans

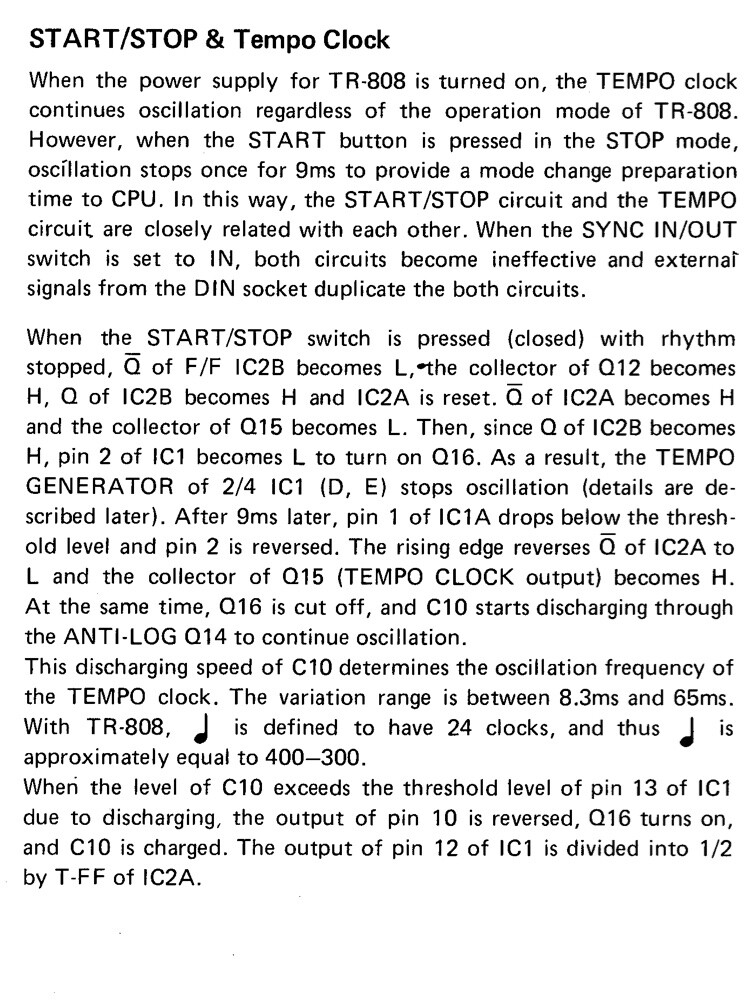

Voila ce qui d'après moi ne fonctionne pas chez moi et cela n'a rien à voir avec la CPU
ce que je vais devoir vérifier à l'oscillo pour confirmer mon soucis
ce que je vais devoir vérifier à l'oscillo pour confirmer mon soucis
soundvoyager
181
Posteur·euse AFfiné·e
Membre depuis 13 ans
Fix 77
1273
AFicionado·a
Membre depuis 18 ans
hey joli
Be the synth!
soundvoyager
181
Posteur·euse AFfiné·e
Membre depuis 13 ans
Citation de Fix 77 :
hey joli
merci Fix 77
n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil
soundvoyager
181
Posteur·euse AFfiné·e
Membre depuis 13 ans

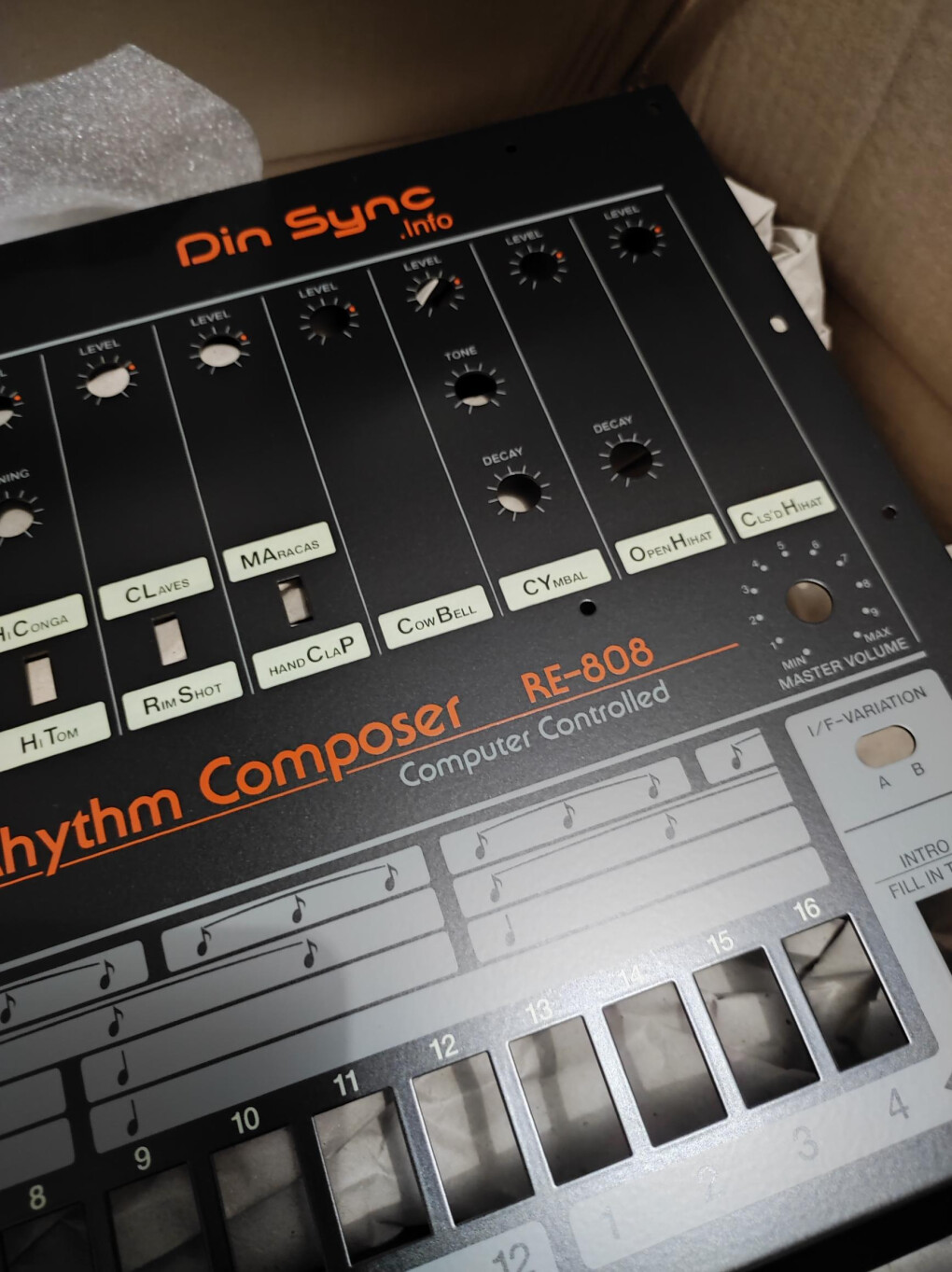

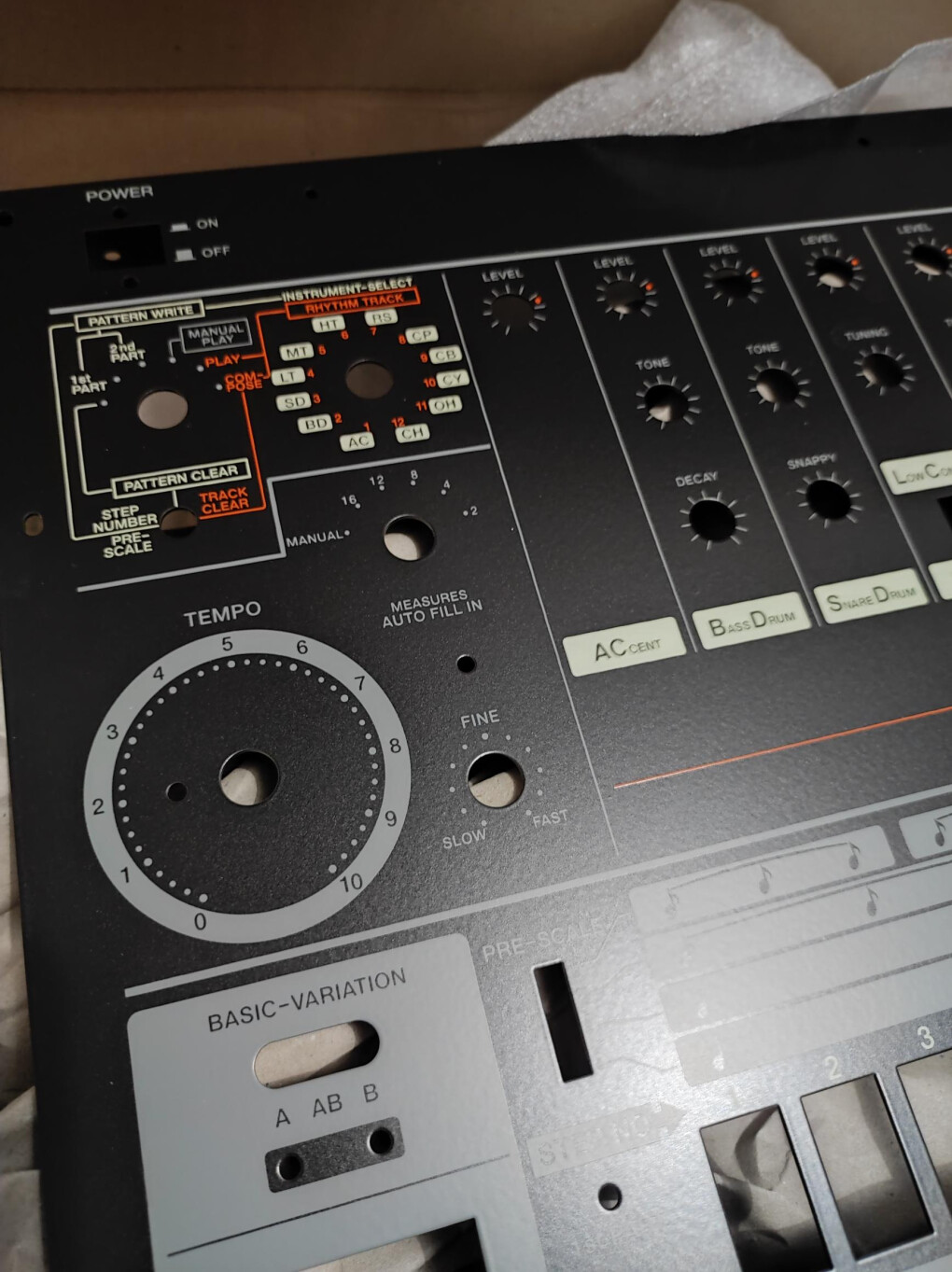

le case est arrivé à bon port
n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil
[ Dernière édition du message le 13/10/2022 à 13:20:45 ]
soundvoyager
181
Posteur·euse AFfiné·e
Membre depuis 13 ans
Après reception et verification de toutes les pièces, tout ok, colis soigné et bien protégé, bravo à la société Kumptronics qui a réalisé un excellent travail.
Bon, maintenant, attardons nous sur notre case RE-808 : étant donné que je n'ai pas opté pour l'alimentation fournie par Din Sync, il va falloir customiser le case; en effet, le gabarit de notre alim' ne correspond pas aux trous percés du case, il va donc falloir s'adapter...on verra ça plus tard....tout d'abord commençons par le commencement : l'arrivée de l'alim'
Pour info, je n'ai pas choisi L'alim' proposée par Din Sync en 12v, celle ci avait été changé en alim' 220v grâce à Dj Zephyrin. Pourquoi ?
- éviter / ne pas risquer d'avoir une deconnection intempestive car l'alim' 12v ça ne tient pas ou alors mal.
- on voulait une réplique ( comme le proclamait Din Sync ) et ici, avec l'aide de Dj Zephyrin qui a reproduit le circuit identique à la TR-808, et bien nous avons installé une réplique de A à Z... alors que l'alim' proposée par Din Sync n'est pas une réplique, c'est une adaptation moderne ( avec des smd, donc dur à changer si pb ), et plus couteuse que l'originale.

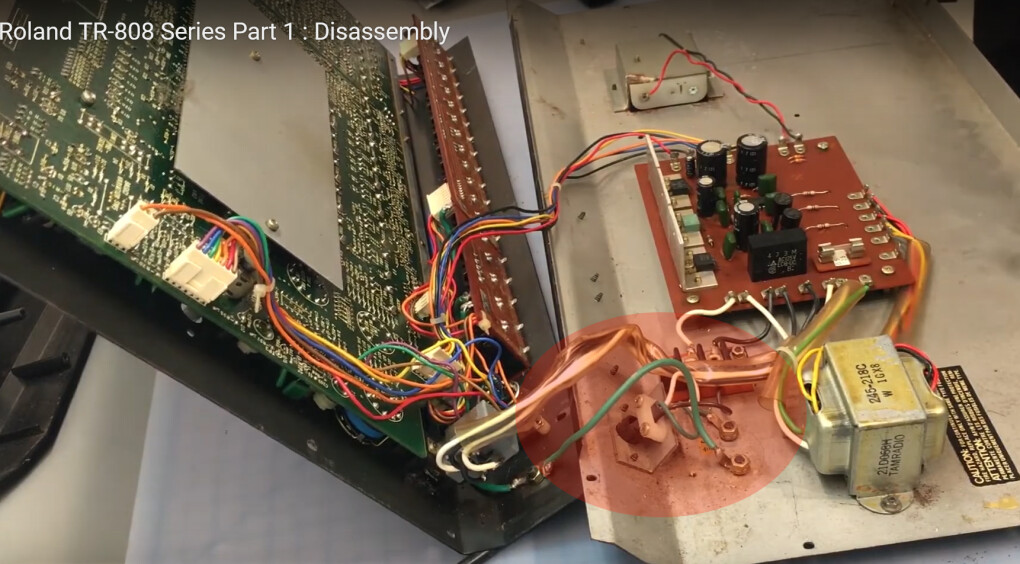

On voit bien sur la tr-808 ( ce que j'ai cerclé en rouge )
1 : un joint pour protéger le cablage 220v à l'entrée du case
2 : un clip serre-cable qui comprime le cable pour eviter de se faire arracher.

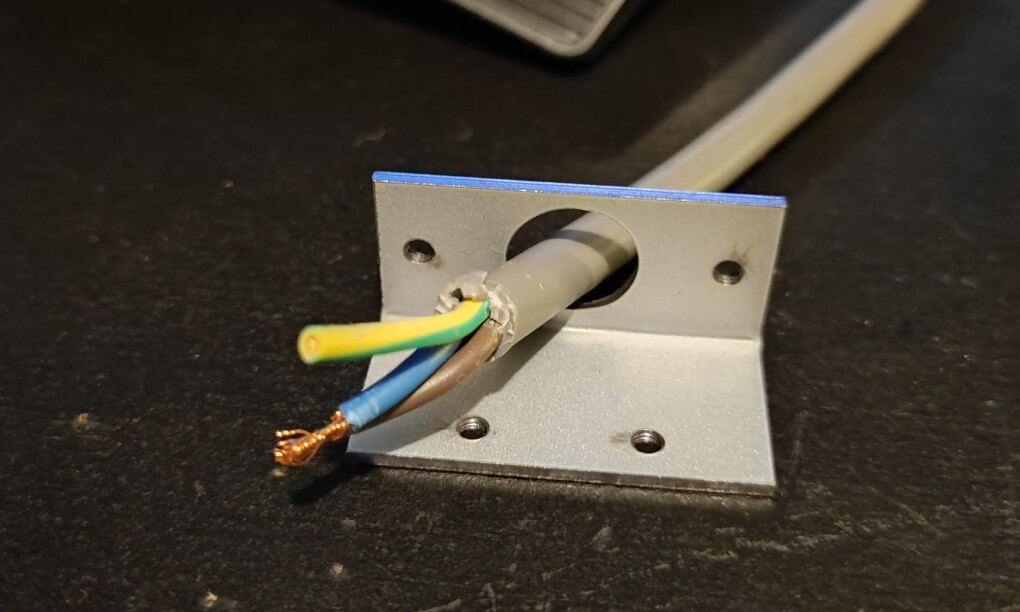

malheureusement ces pièces ne sont pas fournies dans le Kit du case RE-808, ce que vous voyez à l'entrée de l'alim' n'est ni plus ni moins que le connecteur 12v qui est un seul bloc :
voici donc ma première "difficulté" : trouver les pièces
ce qu'il y a de positif, c'est que les trous des pièces du kit du case de la RE qui se trouvent d'origine sur la TR sont deja percés, ça va me sauver un peu la mise
je vais bosser sur ça : trouver et commander les pièces
à bientôt
Bon, maintenant, attardons nous sur notre case RE-808 : étant donné que je n'ai pas opté pour l'alimentation fournie par Din Sync, il va falloir customiser le case; en effet, le gabarit de notre alim' ne correspond pas aux trous percés du case, il va donc falloir s'adapter...on verra ça plus tard....tout d'abord commençons par le commencement : l'arrivée de l'alim'
Pour info, je n'ai pas choisi L'alim' proposée par Din Sync en 12v, celle ci avait été changé en alim' 220v grâce à Dj Zephyrin. Pourquoi ?
- éviter / ne pas risquer d'avoir une deconnection intempestive car l'alim' 12v ça ne tient pas ou alors mal.
- on voulait une réplique ( comme le proclamait Din Sync ) et ici, avec l'aide de Dj Zephyrin qui a reproduit le circuit identique à la TR-808, et bien nous avons installé une réplique de A à Z... alors que l'alim' proposée par Din Sync n'est pas une réplique, c'est une adaptation moderne ( avec des smd, donc dur à changer si pb ), et plus couteuse que l'originale.
On voit bien sur la tr-808 ( ce que j'ai cerclé en rouge )
1 : un joint pour protéger le cablage 220v à l'entrée du case
2 : un clip serre-cable qui comprime le cable pour eviter de se faire arracher.
malheureusement ces pièces ne sont pas fournies dans le Kit du case RE-808, ce que vous voyez à l'entrée de l'alim' n'est ni plus ni moins que le connecteur 12v qui est un seul bloc :
voici donc ma première "difficulté" : trouver les pièces
ce qu'il y a de positif, c'est que les trous des pièces du kit du case de la RE qui se trouvent d'origine sur la TR sont deja percés, ça va me sauver un peu la mise
je vais bosser sur ça : trouver et commander les pièces
à bientôt
n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil
[ Dernière édition du message le 13/10/2022 à 17:45:21 ]
soundvoyager
181
Posteur·euse AFfiné·e
Membre depuis 13 ans
j'ai pu avancer, sans commander de pièces, j'ai dû les ajuster moi-même

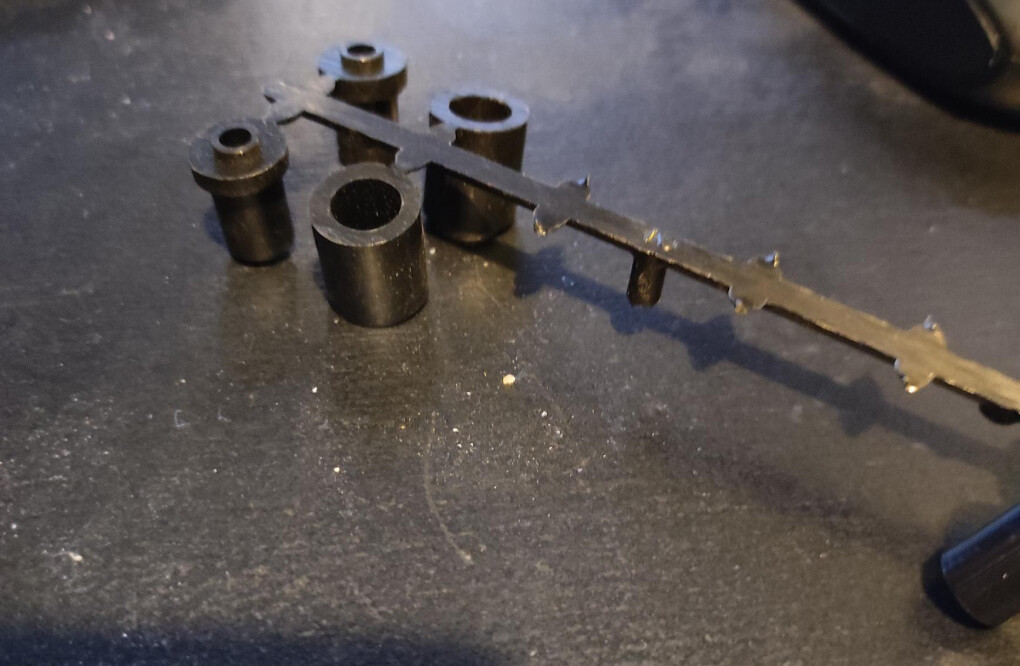

- j'avais des manchons en plastique dans une caisse à outils, franchement je ne sais pas d'où ils sortent, mais ça fait toujours plaisir d'avoir trouvé ça
Comme le diamètre du manchon était un poil plus large que le trou central de la pièce du kit de la case du RE-808 ( je ne voulais pas agrandir le trou central car c'était près du bord, j'avais peur de casser la pièce), j'ai du poncer le manchon à même le sol de mon garage qui est en ciment, avec l'aide de ma visseuse; ça rentre nickel maintenant

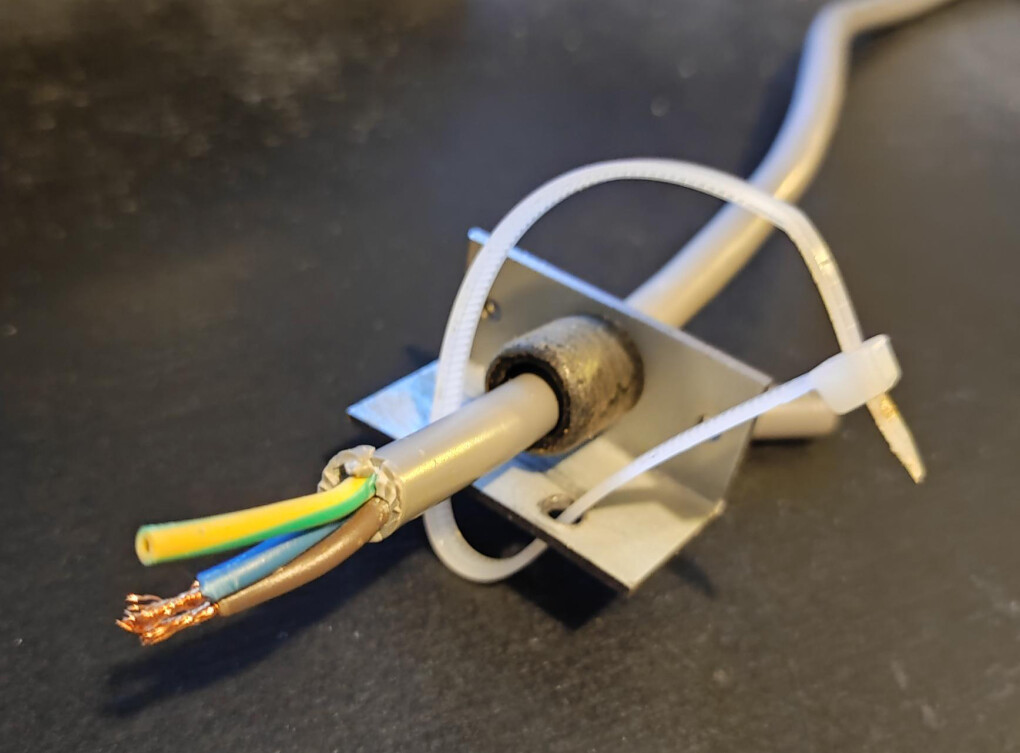

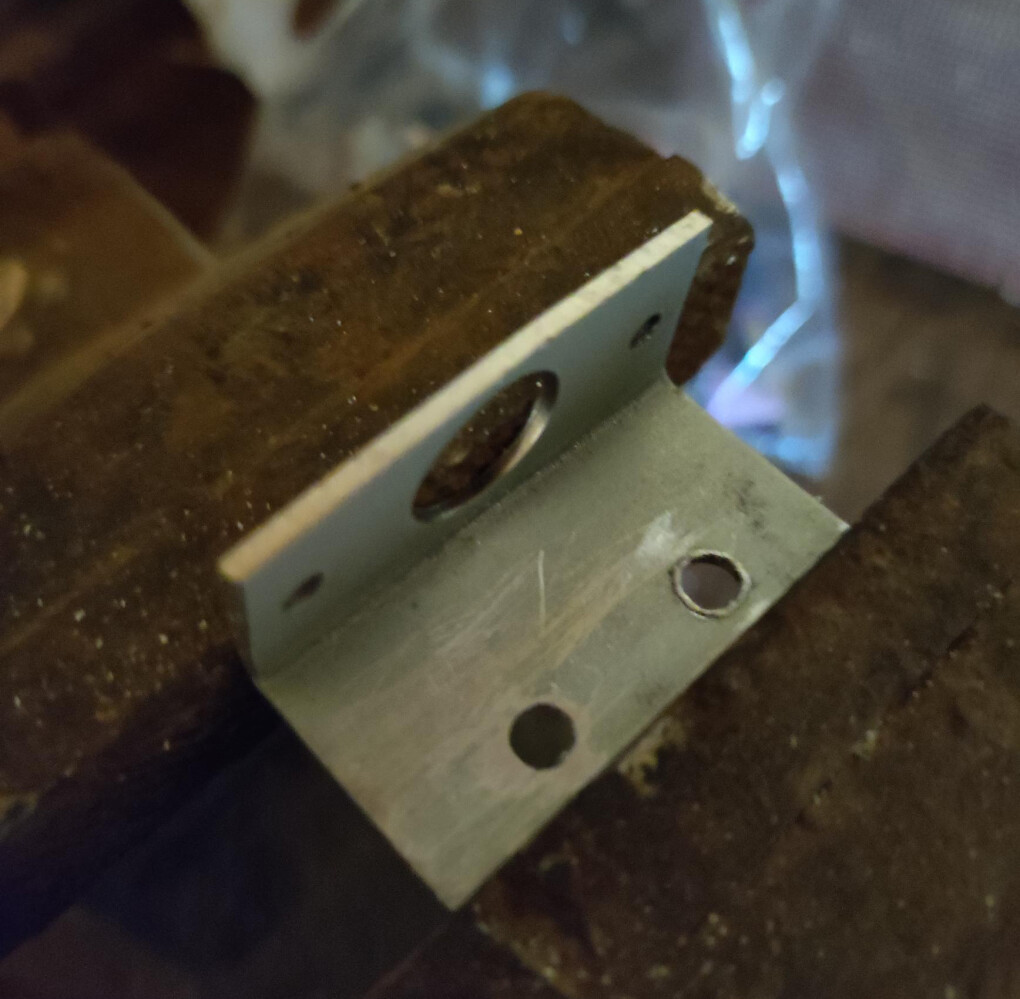

- et puis, comme je n'avais pas de clip serre-cable pour le 220v, j'ai pensé au Serflex. Pour les faire passer j'ai dû agrandir les trous du bas car sinon ça ne passait pas
et petit coup de lime

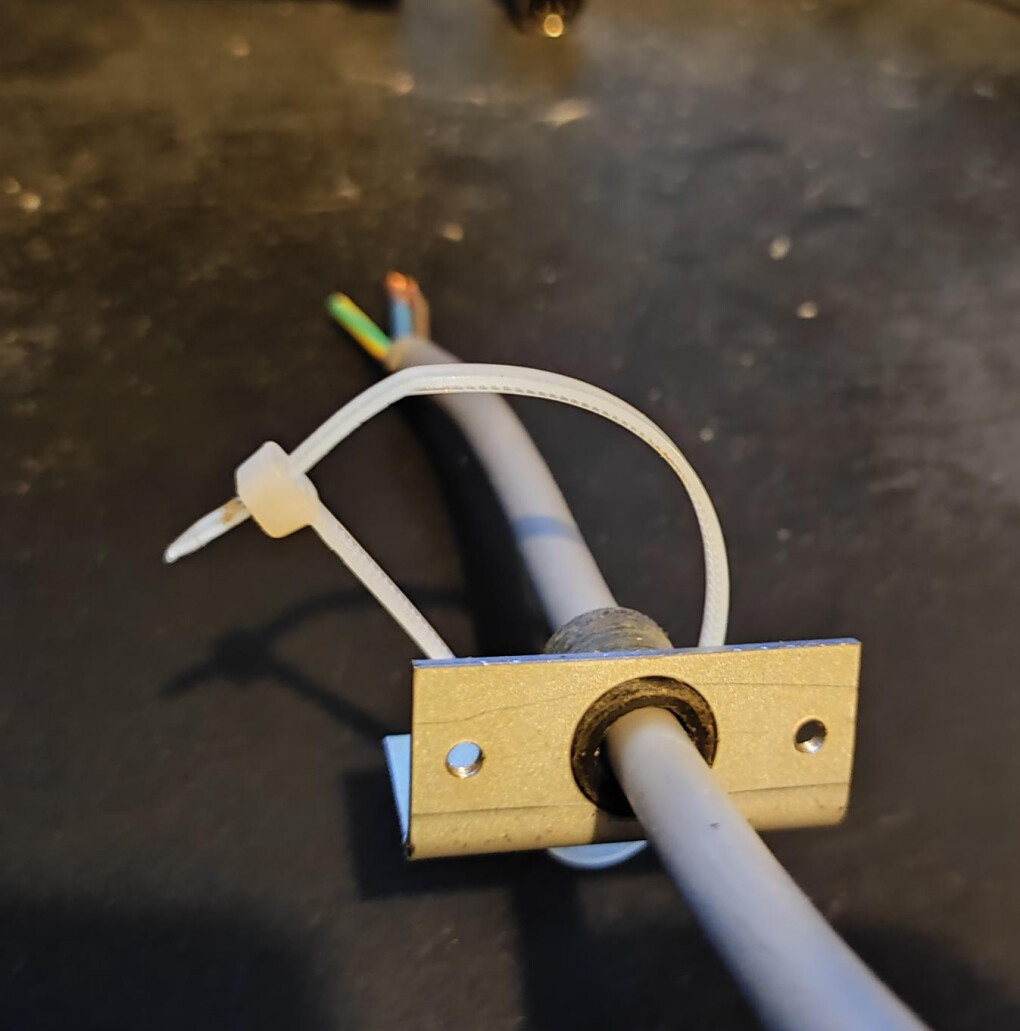

et voilà le resultat final :
le Serflex marche bien, je viens de serrer à fond, après c'est moins sûr que d'avoir le système du clip serre-cable, en attendant ça dépanne mais je vais changer et installer un clip serre-cable ...
à bientôt
- j'avais des manchons en plastique dans une caisse à outils, franchement je ne sais pas d'où ils sortent, mais ça fait toujours plaisir d'avoir trouvé ça
Comme le diamètre du manchon était un poil plus large que le trou central de la pièce du kit de la case du RE-808 ( je ne voulais pas agrandir le trou central car c'était près du bord, j'avais peur de casser la pièce), j'ai du poncer le manchon à même le sol de mon garage qui est en ciment, avec l'aide de ma visseuse; ça rentre nickel maintenant
- et puis, comme je n'avais pas de clip serre-cable pour le 220v, j'ai pensé au Serflex. Pour les faire passer j'ai dû agrandir les trous du bas car sinon ça ne passait pas
et petit coup de lime
et voilà le resultat final :
le Serflex marche bien, je viens de serrer à fond, après c'est moins sûr que d'avoir le système du clip serre-cable, en attendant ça dépanne mais je vais changer et installer un clip serre-cable ...
à bientôt
n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil
[ Dernière édition du message le 13/10/2022 à 17:33:04 ]
djzephyrin
8059
Je poste, donc je suis
Membre depuis 20 ans
soundvoyager
181
Posteur·euse AFfiné·e
Membre depuis 13 ans
Citation de djzephyrin :
C’est pas une pièce en caoutchouc sur l’original?
Je vais sans doute faire une impression 3D
> oui c'est sans doute une pièce en caoutchouc, je ne pourrai pas te dire, car je n'ai pas l'original. La mienne est semi rigide et ça rentre nickel
Mais ma re-808 ne fonctionne pas pour l’instant. J’ai pas eu le temps de regarder pourquoi….
> Mince. Effectivement ça demande beaucoup de temps. Je croise les doigts pour que tu y arrives
n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil
