Sujet de la discussion montage & entraide RE-808
j'ouvre le bal pour continuer la discussion initialement entamée à partir du https://fr.audiofanzine.com/synthe-analogique/din-sync/re-303/forums/t.676388,re-808.html

étant apprenti mais en même temps un petit peu expérimenté dans les modifs techniques électroniques je pense que ça servira à tous ceux qui veulent se lancer, comme moi, dans l'aventure RE-808.
en effet, entre les composants hors de prix mais remplaçables, ou autres soucis techniques potentiels, j'espère qu'on pourra trouver pas mal d'infos ici.
Sinon il y a facebook avec le groupe RE-808 https://www.facebook.com/groups/1095915370823319 qui donne de bonnes infos, mais on ne sait pas tout :-) j'en ai aussi appris pas mal avec diplodocus303 et de djzephyrin sur le forum Audiofanzine comme cette histoire de Psu de RE-808 hors de prix ; merci à vous :bravo:

n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil

[ Dernière édition du message le 17/03/2022 à 17:32:42 ]

Afficher le sujet de la discussion
191
le pcb mesure 459 mm mini, on ne peut pas faire moins.

Je vais prendre les côtes, vérifier, revérifier, encore revérifier et ensuite je vais percer le chassis. Avant tout ça je vais aller acheter une meche neuve adequat; je tiens au courant dans la semaine :mrg:

n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil

[ Dernière édition du message le 16/10/2022 à 02:24:47 ]

192
Ça dépend de l’entretoise que tu as entre les 2 PCB pour gagner un max il faut une mal femelle genre 15 mm comme sur ta photo mais avec une tige filtée de 10 mm ce qui te fait 5 mm entre les 2,PCB . Je crois que chez c’est 4mm.

Faudrait trouver un modèle avec une tige faut filtée plus longue idéalement en conservant la même hauteur d’entretoise genre 20mm avec filtage de 15mm. Et mettre des gens écrous pour bloquer le PCB vierge et un autre après pour fixer .

Pour la hauteur je peux pas mesurer avant la fin du mois
193
J'étais deja à 5mm entre les 2 pcb. ( cf photo )
https://medias.audiofanzine.com/images/normal/din-sync-re-808-4990972.jpg


on ne peut plus changer les entretoises entre les 2 pcb puisqu'un des transfos ( le gros ) bloque l'accès aux vis. J'ai essayé de devisser puis revisser là où j'avais accès à la vis, si on ne visse pas la vis du dessus ça tourne dans le vide quand on remet l'entretoise.
Et puis même si on pouvait, on ne gagnerait pas grand chose

effectivement je mettrai des ecrous au bout de l'entretoise. On ne peut pas faire mieux je pense.

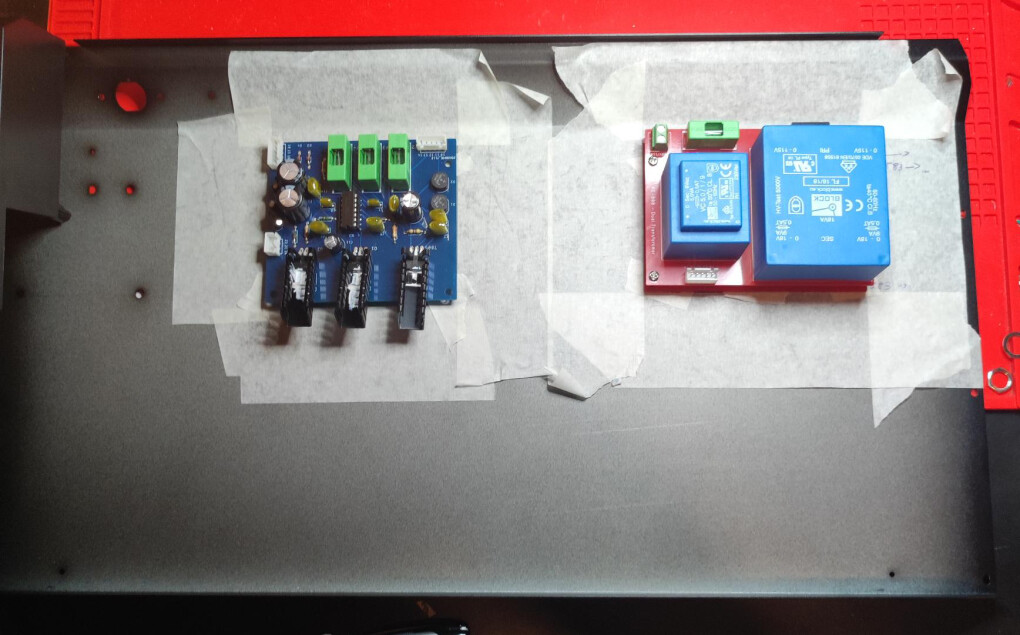

je vais bientôt percer, voici les côtes de visu :

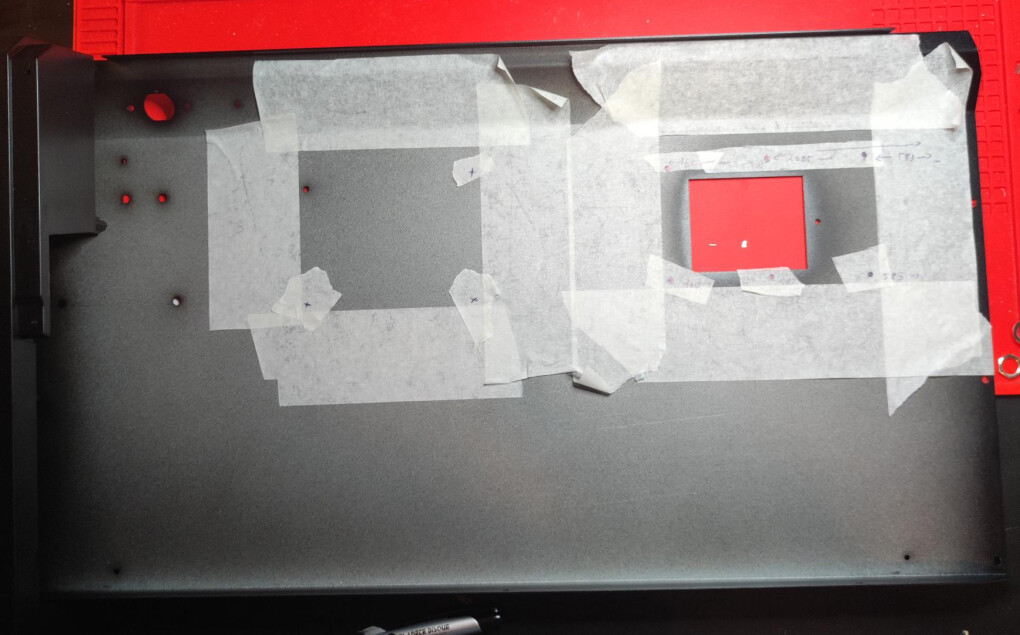

1 : mettre de la gaffe autour du pcb pour délimiter l'emplacement
2 : ajouter des morceaux de gaffe vers les trous et faire ses repères directement dessus

la mêche ou le foret sera de diametre 2 comme les trous du case



n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil

[ Dernière édition du message le 18/10/2022 à 03:47:50 ]

194
Il faut enlever le transfo pour changer les entretoises. C’est pas trop difficile à faire avec une pompe…
195
merci Dj Zephyrin

aujourd'hui, occupé à refaire tous les cablages d'alim' ( les rallonger et tester la continuité ) car tout était trop court ...décidément !

j'en ai profité pour loger des pièces de feutre sous les boutons Start/ Stop, tap, les commutateurs toms / clap, basic variation / i.f. variation... exit la poussière :bravo:

il y a qqchose que je n'avais pas fait c'est mettre un condensateur 10nf au niveau de la broche midi ( relier connecteur 2 à la masse ) pour éviter du noise ( apparemment) ..j'ai commandé des 10nf je dois attendre que ça arrive :((( et de le souder avant de pouvoir remonter les jacks sur le case...

en attendant il ne me restera qu'à percer le bas du case...

n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil

[ Dernière édition du message le 18/10/2022 à 23:45:00 ]

196
case percé, ça va ça l'fait même si on est vraiment ricrac :8)
( précision : la mêche / le foret c'est 3 mm et non 2 )

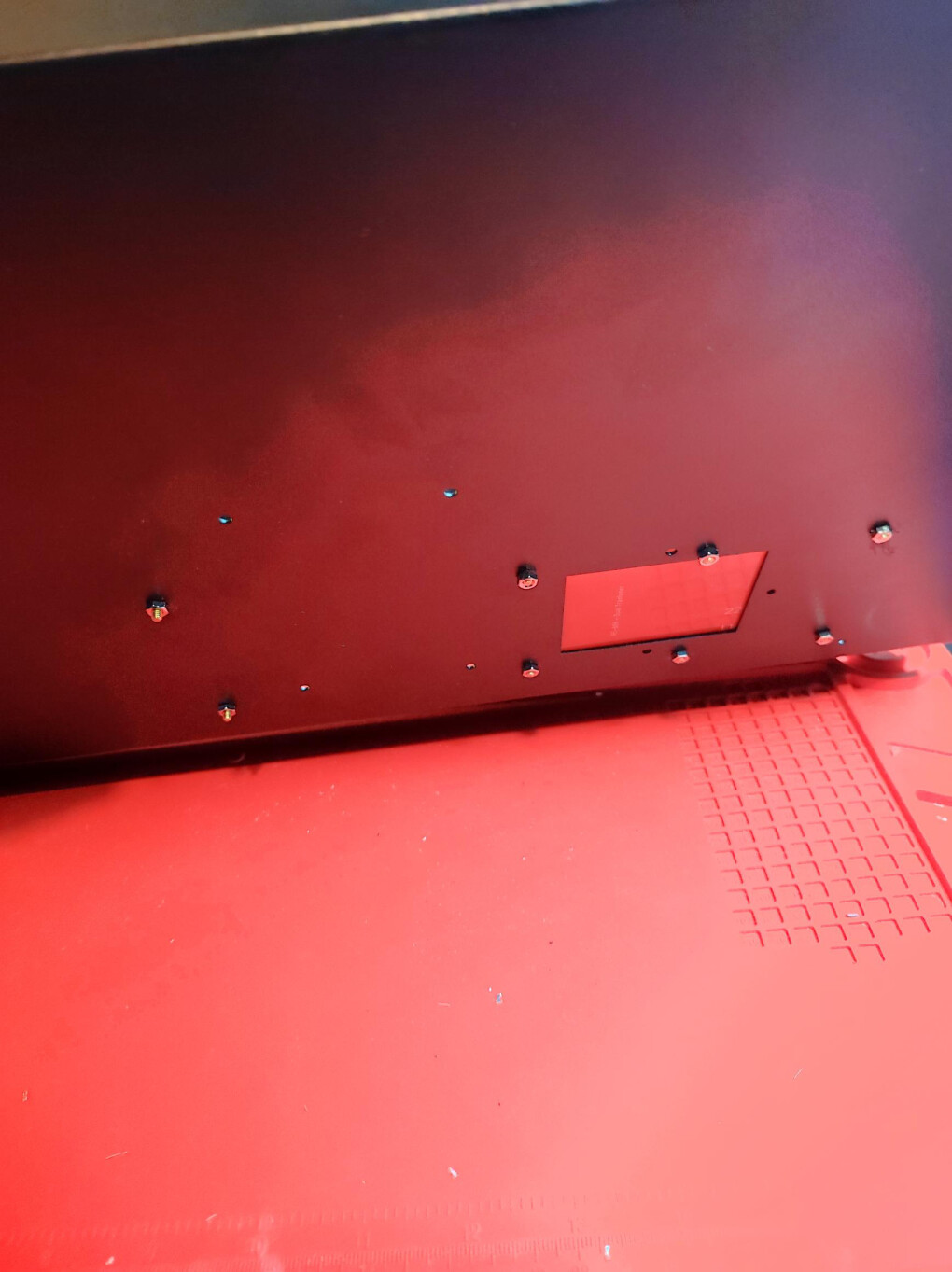

vue de derrière. Le pcb touche le case mais je vais réhausser avec des tout petits écrous pas la place. Bye Bye le cache pile ( de toute façon je n'en n'aurai jamais besoin )

transfos vissés + les cotés

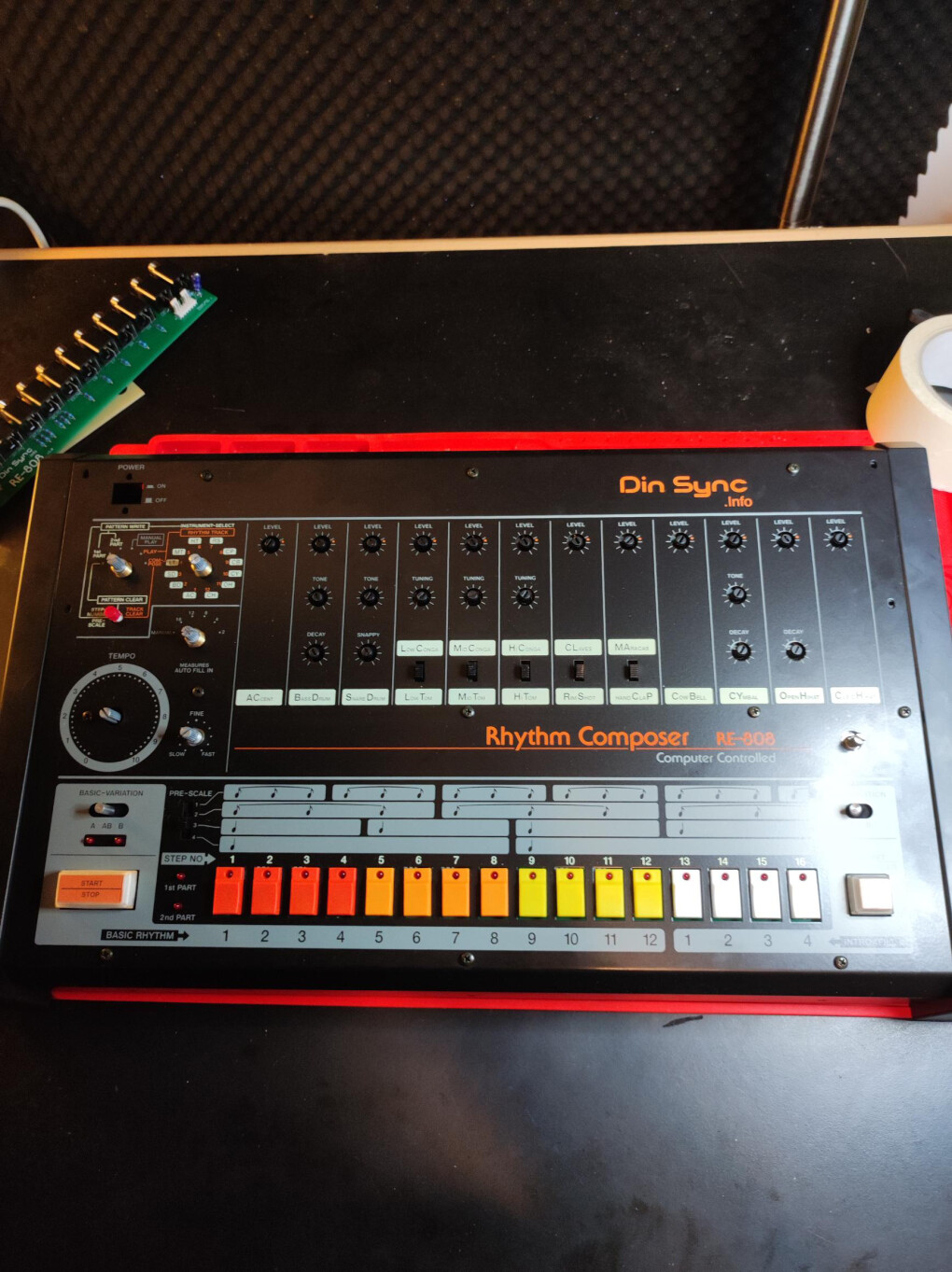

ayé ça loge !

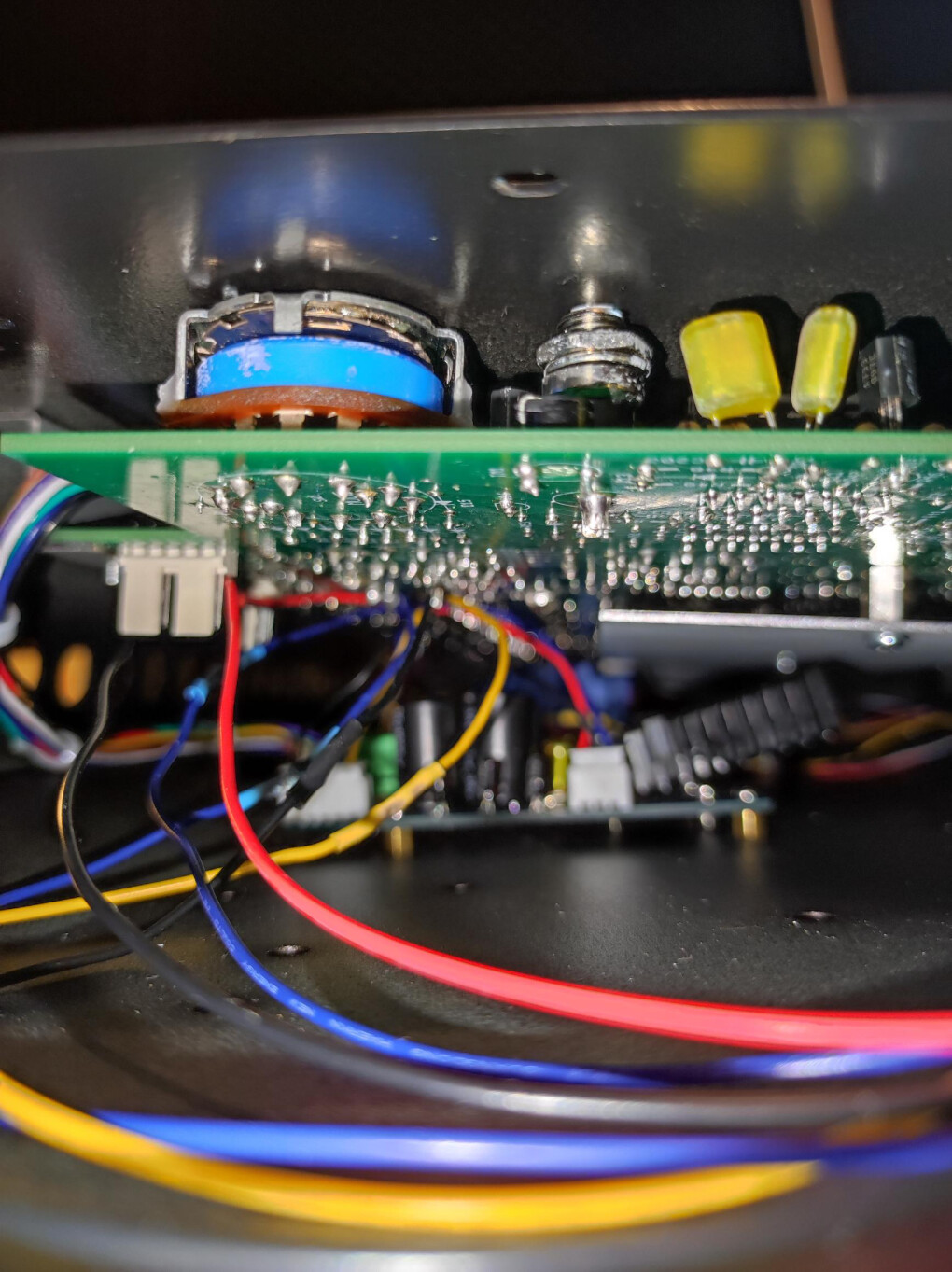

vue de l'intérieur coté droit

vue de l'intérieur coté gauche

n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil

[ Dernière édition du message le 19/10/2022 à 21:11:34 ]

197
Les radiateurs je les aurais mis dans l’autre sens .

Ça passe juste tout de même 😅

[ Dernière édition du message le 20/10/2022 à 07:02:45 ]

198
Une autre solution c’est de mettre les transfos dehors …
199
Salut Dj Zephyrin, on est en croisière à l'autre bout du monde ? :8) cool pour toi !

alors je m'étais taté pour le sens des radiateurs, je les ai mis comme sur la photo car il y a le shield qui protège du circuit. Si je mets dans l'autre sens ( vers le haut) ça va chauffer le pcb du jack, il n'y a pas de protection. ca ne chauffe pas tant que ça de toute façon, j'avais deja laissé longtemps allumé rien de brulant. Je changerai peut-être, je les mettrai vers les jacks, à voir !

et les transfos effectivement c'est la soluce idéale pour ne pas bouffer de l'espace à l'interieur de la bête, mais pour moi c'est hors de question que je mette ça en externe :bravo:

sinon Dj Zephyrin je te demanderai bientôt de l'aide sur le KDA interrupteur switch, le sens du branchement du 220 v ( à savoir il faut surement que je sertisse le cable 220 v avec des cosses sur l'interrupteur )

je me renseigne d'abord sur ce que je peux trouver comme info et je reviendrai sur le forum assez vite

n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil

[ Dernière édition du message le 20/10/2022 à 11:48:05 ]

200

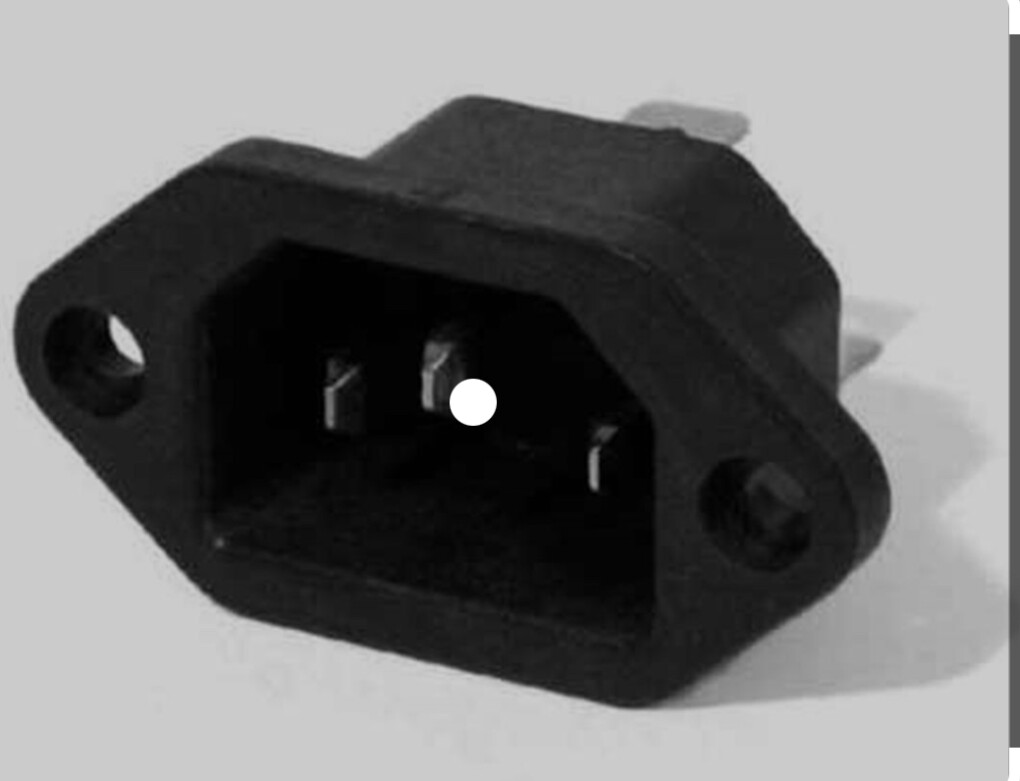

Il y a pas moyen de mettre une prise femelle 3 broche sur ce boîtier?
