J'ai reçu le Behbiphase. ça sonne, c'est bien construit. Il faut que je fasse un extrait audio, mais j'ai à nouveau des soucis avec mon ordi musique/ enregistrement en ce moment, j'espère solutionner ça très bientôt.
Ils signalent 12 optocoupleurs sur la notice, mais c'est un terme vague car ça peut désigner des Vactrols (qui sont une marque d'opto coupleurs à photo résistance (LDR), en théorie désormais interdits), ou des circuits utilisant des phototransistors (comme dans les optoisolateurs des circuits Midi).
Je l'ai démonté, mais je n'ai pas réussi à enlever entièrement le circuit imprimé principal (le capuchon de l'interrupteur on/off bloque et je n'ai pas réussin à le démonter).

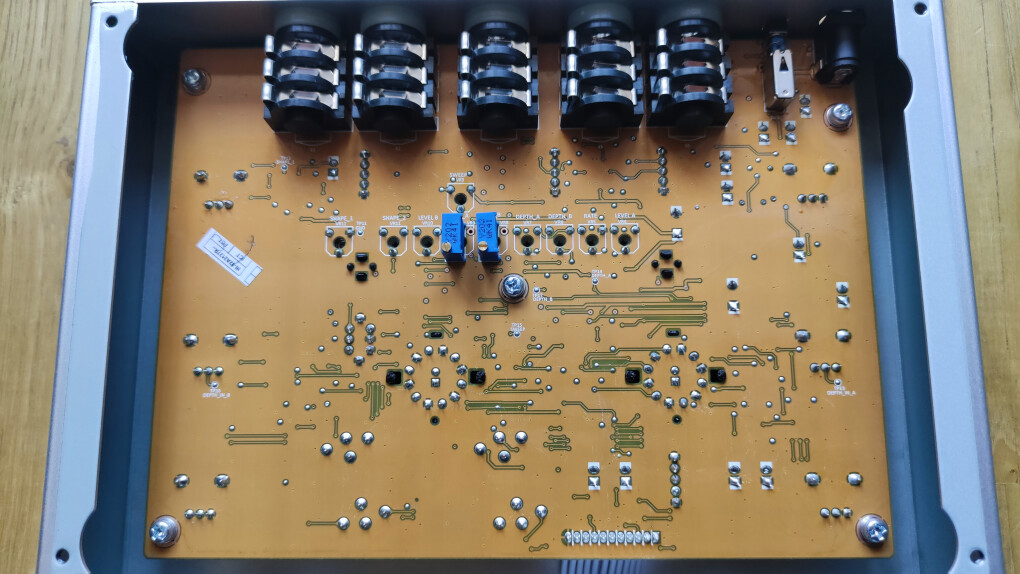

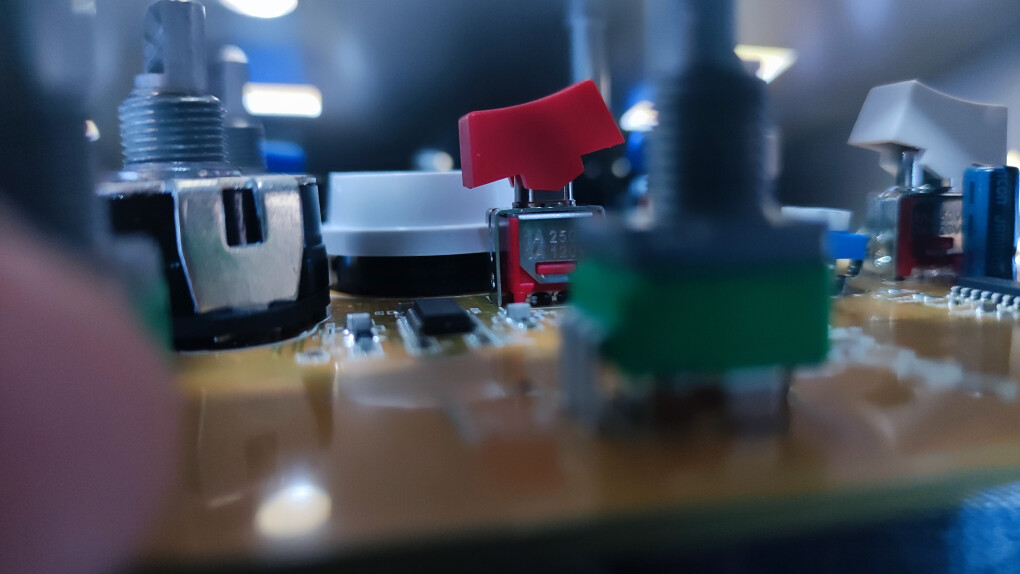

Du coup, j'ai pris des photos en soulevant un peu la carte:
Les optocouplers ont l'air d'être enfermés dans les deux cylindres noir et blancs, dont on distingue les 12 soudures en cercles et deux soudures au milieu (pour l'entrée diode?).
ça ressemble aux 6 LDR par cylindre qu'on retrouve ici (nommés PM3 et PM4):
Source
http://www.crazy-patroche.com/article-mu-tron-biphase-musitronic-plans-et-clonage-108652497.html
Merci à lui!
Mais je ne suis pas sûr... Mais ça ressemble quand même à l'original, donc à un circuit à 12 LDR, qui associées à 2 LED forment 2 vactrols maison dans 2 boîtiers hermétiques à la lumière.
Quelqu'un pour confirmer? (et désolé pour les photos décevantes...
)
Ils signalent 12 optocoupleurs sur la notice, mais c'est un terme vague car ça peut désigner des Vactrols (qui sont une marque d'opto coupleurs à photo résistance (LDR), en théorie désormais interdits), ou des circuits utilisant des phototransistors (comme dans les optoisolateurs des circuits Midi).
Je l'ai démonté, mais je n'ai pas réussi à enlever entièrement le circuit imprimé principal (le capuchon de l'interrupteur on/off bloque et je n'ai pas réussin à le démonter).
Du coup, j'ai pris des photos en soulevant un peu la carte:
Les optocouplers ont l'air d'être enfermés dans les deux cylindres noir et blancs, dont on distingue les 12 soudures en cercles et deux soudures au milieu (pour l'entrée diode?).
ça ressemble aux 6 LDR par cylindre qu'on retrouve ici (nommés PM3 et PM4):
Source
http://www.crazy-patroche.com/article-mu-tron-biphase-musitronic-plans-et-clonage-108652497.html
Merci à lui!
Mais je ne suis pas sûr... Mais ça ressemble quand même à l'original, donc à un circuit à 12 LDR, qui associées à 2 LED forment 2 vactrols maison dans 2 boîtiers hermétiques à la lumière.
Quelqu'un pour confirmer? (et désolé pour les photos décevantes...
)Très récents: Muzo, Shingouz, Smart Zombies, piA MErv, pANDrilO,
Et aussi: Seize, bunzap, Maiale, Maximum Antechrist
[ Dernière édition du message le 04/03/2022 à 21:18:26 ]
