TR8060 clone TR808
- 626 réponses
- 9 participants
- 54 954 vues
- 13 followers
Afficher le sujet de la discussion
gihaume
352
Posteur·euse AFfamé·e
Membre depuis 17 ans
J'aimerai bien votre avis sur le choix des paramètres, vous qui avez l'engin qui fonctionne!
Voilà un schéma montrant les paramètres que j'ai choisis:
Les cases en jaune correspondent aux paramètres non-originaux. Les cases "OFF/ON" au dessus de chacun sont les switches qui permettent de les désactiver.
Pour les tunes de snare, on peut voir que je n'en ai mis qu'un. Je pense mettre un switch 3 pôles qui permet de régler soit rien, soit l'un ou soit l'autre.
Les "Tone" des rimshot et handclap sont en fait les "filter". Ca reprend l'original où sur la cymbal le filtre s'appelle ainsi.
Pour la cowbell, est-ce possible de mettre le paramètre "decay"? J'ai repris le design de zephyrin en mettant un switch "decay cut", mais je ne sais pas quel est son effet et je préfèrerai un potard de decay (finalement idem pour rimshot et handclap).
Et voilà un leak de l'esquisse de design sur 2U:
Sympa, non? Je vais pouvoir en vendre plein!
Je pense faire faire le panneau par Schaeffer avec impression UV, quelqu'un ici a déjà fait ça?
Voilà un schéma montrant les paramètres que j'ai choisis:
Les cases en jaune correspondent aux paramètres non-originaux. Les cases "OFF/ON" au dessus de chacun sont les switches qui permettent de les désactiver.
Pour les tunes de snare, on peut voir que je n'en ai mis qu'un. Je pense mettre un switch 3 pôles qui permet de régler soit rien, soit l'un ou soit l'autre.
Les "Tone" des rimshot et handclap sont en fait les "filter". Ca reprend l'original où sur la cymbal le filtre s'appelle ainsi.
Pour la cowbell, est-ce possible de mettre le paramètre "decay"? J'ai repris le design de zephyrin en mettant un switch "decay cut", mais je ne sais pas quel est son effet et je préfèrerai un potard de decay (finalement idem pour rimshot et handclap).
Et voilà un leak de l'esquisse de design sur 2U:
Sympa, non? Je vais pouvoir en vendre plein!
Je pense faire faire le panneau par Schaeffer avec impression UV, quelqu'un ici a déjà fait ça?
[ Dernière édition du message le 15/03/2015 à 14:33:19 ]
djzephyrin
8060
Je poste, donc je suis
Membre depuis 21 ans
20 potards sur la longueur cela me parait beaucoup pour un rack, tu es sur que cela passe niveau boitier des potards? J'en ai mis 17 pour la 9090 et ma 8060.
C'est peut être encore plus problématique de haut en bas sur un panneau 2 U avec 3 portards en ligne même en courbant les pattes à 90°
C'est peut être encore plus problématique de haut en bas sur un panneau 2 U avec 3 portards en ligne même en courbant les pattes à 90°
[ Dernière édition du message le 16/03/2015 à 13:49:39 ]
gihaume
352
Posteur·euse AFfamé·e
Membre depuis 17 ans
Mes potards font 10-11 cm de diamètre, en comparaison à des 15-16 cm, ça change vite. Mais c'est clair, je vais encore peaufiner mon design.
Je veux imiter le design original assez loin, c'est-à-dire que je veux que les potards n'aient pas leur base fixée sur le panel, mais passent à travers des perçages. Ca veut donc dire qu'il me faudra de toute façon un sous-panel, voire même une pots-board, ce qui peut être pas mal pour faciliter un peu le câblage voire même utiliser des pots assez petits.
En attendant, j'ai déjà fait celui pour ma future full-modded 9090 et ça me plaît!
Je veux imiter le design original assez loin, c'est-à-dire que je veux que les potards n'aient pas leur base fixée sur le panel, mais passent à travers des perçages. Ca veut donc dire qu'il me faudra de toute façon un sous-panel, voire même une pots-board, ce qui peut être pas mal pour faciliter un peu le câblage voire même utiliser des pots assez petits.
En attendant, j'ai déjà fait celui pour ma future full-modded 9090 et ça me plaît!
[ Dernière édition du message le 16/03/2015 à 14:31:21 ]
djzephyrin
8060
Je poste, donc je suis
Membre depuis 21 ans
djzephyrin
8060
Je poste, donc je suis
Membre depuis 21 ans

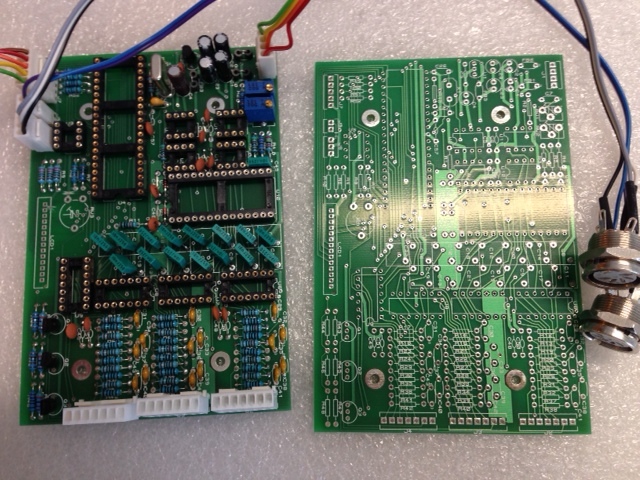

J'ai reprogrammé mon pic avec la config ci dessus ça fonctionne bien j'ai plusieurs fois le même instrument pour des notes différentes.
Au passage il y avait une petite erreur ici que j'ai corrigé
J'ai commandé les pic chez mouser que j'aurais sans doute cette semaine
Au passage j'ai un support dip de ce type avec des trous ronds
Mais je conseil ce type la car c'est un peu chiant pour enlever le PIC vue le nombre de pin
Si vous voulez une autre config il faudra alors me la communiquer rapidement sinon ce sera celle que j'ai définit et à part pour Guillaume cela sera plus compliqué pour la modifier car il faut reprogrammer le pic ...
Pour la liste détaillé des composants il faut consulter la page du fatcontroleur on peut tous trouver chez mouser sauf les capas qui sont carrés avec des pin en diagonales mois j'ai pris celle ci chez mouser qui s'adapte plus ou moins bien
https://www.mouser.ch/Search/ProductDetail.aspx?R=BFC237042103virtualkey59420000virtualkey594-2222-370-42103
https://burnit.co.uk/sdiy/index.php?page=fatcontroller&subpage=parts

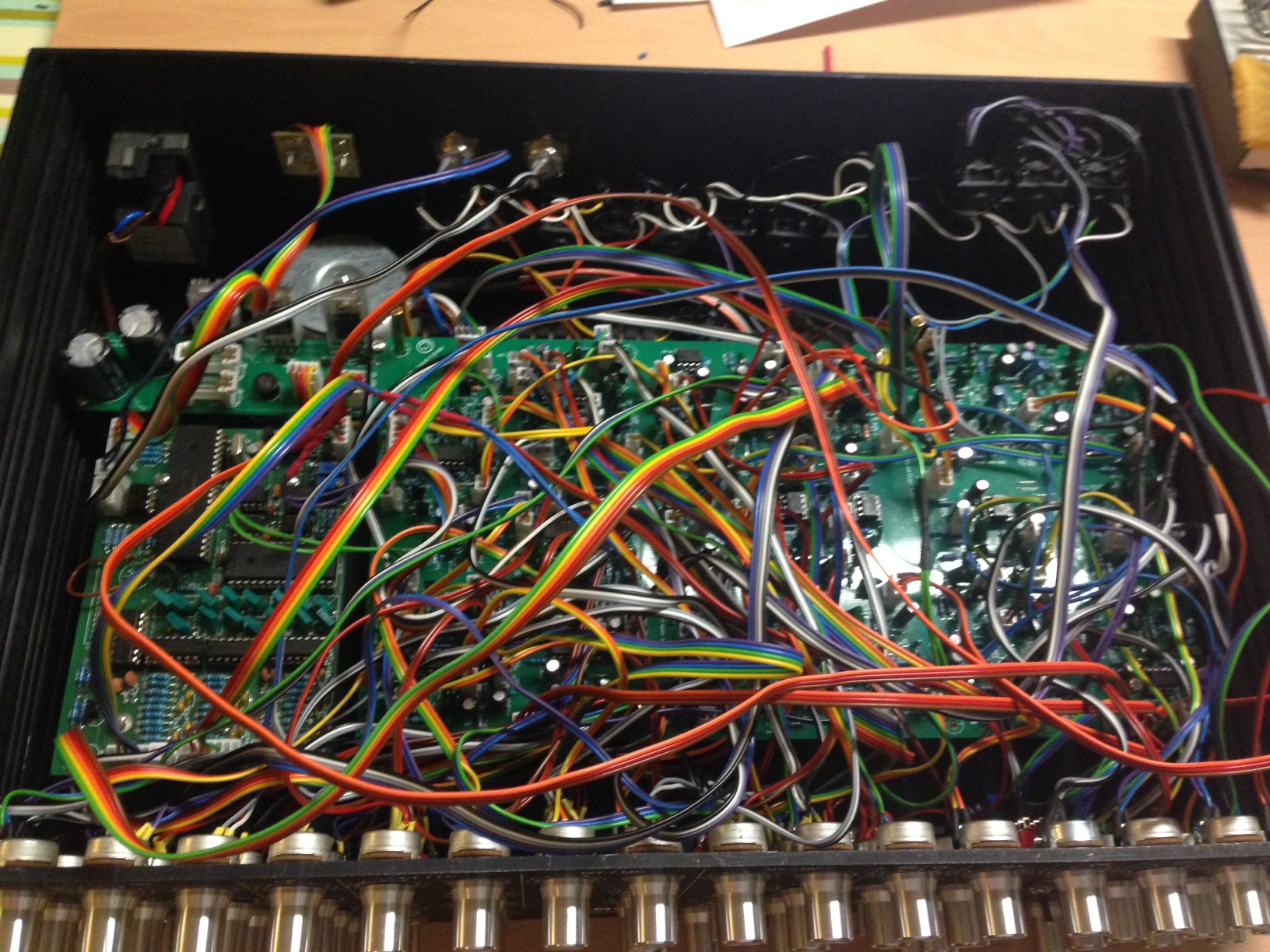

Au passage j'ai sans doute un soucis au niveau de la sortie générale car j'ai un coté qui sonne moins fort que l'autre ...
Au passage il y avait une petite erreur ici que j'ai corrigé
Citation :
retlw 0x18 ; D1 (38) = V8 808 Snare Drum
retlw 0x12 ; D#1 (39) = V2 808 Hand clap
retlw 0x12 ; E1 (40) = V8 808 Snare Drum -> 0x18 au lieu de 0x12 qui est celui du HC
J'ai commandé les pic chez mouser que j'aurais sans doute cette semaine
Au passage j'ai un support dip de ce type avec des trous ronds
Mais je conseil ce type la car c'est un peu chiant pour enlever le PIC vue le nombre de pin
Si vous voulez une autre config il faudra alors me la communiquer rapidement sinon ce sera celle que j'ai définit et à part pour Guillaume cela sera plus compliqué pour la modifier car il faut reprogrammer le pic ...
Pour la liste détaillé des composants il faut consulter la page du fatcontroleur on peut tous trouver chez mouser sauf les capas qui sont carrés avec des pin en diagonales mois j'ai pris celle ci chez mouser qui s'adapte plus ou moins bien
https://www.mouser.ch/Search/ProductDetail.aspx?R=BFC237042103virtualkey59420000virtualkey594-2222-370-42103
https://burnit.co.uk/sdiy/index.php?page=fatcontroller&subpage=parts
Au passage j'ai sans doute un soucis au niveau de la sortie générale car j'ai un coté qui sonne moins fort que l'autre ...
[ Dernière édition du message le 06/04/2015 à 10:45:16 ]
djzephyrin
8060
Je poste, donc je suis
Membre depuis 21 ans
gihaume
352
Posteur·euse AFfamé·e
Membre depuis 17 ans
djzephyrin
8060
Je poste, donc je suis
Membre depuis 21 ans
djzephyrin
8060
Je poste, donc je suis
Membre depuis 21 ans
Mauvaise nouvelle j'arrive plus a programmer les pic, le programmateur ne les reconnait plus, je suspect un mise à jours à la con car au démarrage le programme va vérifier si une nouvelle version existe
Même le premier que j'ai programmé et qui fonctionne n'est pas reconnue
Même le premier que j'ai programmé et qui fonctionne n'est pas reconnue
djzephyrin
8060
Je poste, donc je suis
Membre depuis 21 ans
Il faudra attendre un peu pour les pics car le programmateur vient de partir au USA pour un réparation
Ours303
2773
Squatteur·euse d’AF
Membre depuis 16 ans
De toute façon c'est le genre de projet qu'il faut pas être pressé.
lamouette/rck
1924
AFicionado·a
Membre depuis 18 ans
C'est clair, je compte pas l'avoir fini avant au mois 3 ans
djzephyrin
8060
Je poste, donc je suis
Membre depuis 21 ans
Bon ben tout va bien alors , J'ai au moins un pic de programmer avec une config spécial pour Guillaume et un 808 standard mais il lui manque un patte il va falloir que je lui fasse une jambe de fer
, J'ai au moins un pic de programmer avec une config spécial pour Guillaume et un 808 standard mais il lui manque un patte il va falloir que je lui fasse une jambe de fer gihaume
352
Posteur·euse AFfamé·e
Membre depuis 17 ans
djzephyrin
8060
Je poste, donc je suis
Membre depuis 21 ans
gihaume
352
Posteur·euse AFfamé·e
Membre depuis 17 ans
lamouette/rck
1924
AFicionado·a
Membre depuis 18 ans
gihaume
352
Posteur·euse AFfamé·e
Membre depuis 17 ans
lamouette/rck
1924
AFicionado·a
Membre depuis 18 ans
djzephyrin
8060
Je poste, donc je suis
Membre depuis 21 ans
Le programmateur est arrivée le 7 mai aux States à Seattle ou il devrait être réparé donc il faudra encore patienter un peu avant qu'il ne revienne en Suisse
Ours303
2773
Squatteur·euse d’AF
Membre depuis 16 ans
djzephyrin
8060
Je poste, donc je suis
Membre depuis 21 ans
Non il n y en pas moi j'ai pris des condos standard moins cher et ça fait bien l'affaire c'est un pas de l'audio
Après c'est juste un peu plus chiant à souder c'est tout...
A mon avis même les mylar devrait faire l'affaire
Je me rend compte que j'ai mis du 5% et pas du 1% et j'ai pas eu de problème...
Je vais quand même demander à Seb si il faut du 1% !
sinon ceux proposé par guillaume sur ebay ont un prix correcte
Chez farnell c'est presque 1£ la piece
ref 3358951 ou encore 9520830
https://uk.farnell.com/lcr-components/mkp-hr-10000pf--1/cap-film-pp-10nf-63v-rad/dp/9520830?ost=3358951&rpsku=3358951
Après c'est juste un peu plus chiant à souder c'est tout...
A mon avis même les mylar devrait faire l'affaire
Je me rend compte que j'ai mis du 5% et pas du 1% et j'ai pas eu de problème...
Je vais quand même demander à Seb si il faut du 1% !
sinon ceux proposé par guillaume sur ebay ont un prix correcte
Chez farnell c'est presque 1£ la piece
ref 3358951 ou encore 9520830
https://uk.farnell.com/lcr-components/mkp-hr-10000pf--1/cap-film-pp-10nf-63v-rad/dp/9520830?ost=3358951&rpsku=3358951
[ Dernière édition du message le 12/05/2015 à 17:11:31 ]
Ours303
2773
Squatteur·euse d’AF
Membre depuis 16 ans
C'est ce que je me disais c'est des 1%, on n'en voit pas souvent.
djzephyrin
8060
Je poste, donc je suis
Membre depuis 21 ans
gihaume
352
Posteur·euse AFfamé·e
Membre depuis 17 ans
Du neuf ?
Ou du réparé ?
Ou du réparé ?
