Le matériel du soudeur débutant

Les bases de la soudure pour guitariste – 1ère partie
Agrandir
Forums thématiques
Les Mains dans le Cambouis

Pour changer ses micros, sa prise jack ou tout autre composant présent sur sa guitare, le maniement du fer à souder est indispensable. Or, si le changement de cordes n’a plus de secret pour bon nombre d’entre nous, ce n’est pas la même histoire lorsqu’il s’agit de bidouiller l’électronique embarquée. Ainsi, nous allons voir comment faire des soudures fiables et robustes, en commençant par le matériel nécessaire.

Accéder à un autre article de la série...

Le bon fer

Soudure guitare

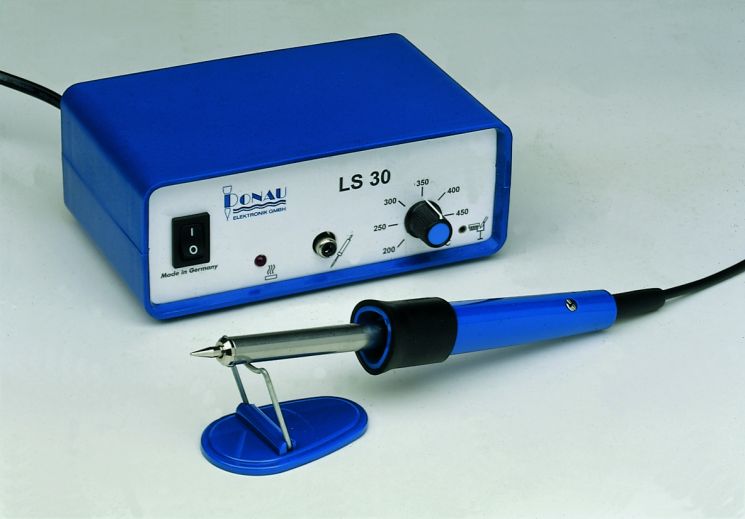

Si l’utilisation du premier fer à souder qui traîne peut suffire pour une utilisation ponctuelle, il ne sera pas forcément le plus adapté à la situation. En effet, si on se limite aux soudures pour guitares (et basses) électriques, la température idéale pour faire fondre correctement l’étain sans brûler les contacts se situe aux alentours de 360 degrés. Or, les fers basiques mettront du temps à atteindre cette température, et iront bien au-delà, jusqu’à 450° et plus pour certains. Comme il n’est évidemment pas question de poser directement votre main sur le fer pour apprécier la température de celui-ci, et qu’il est peu probable que vous ayez un thermomètre capable de mesurer ce genre de chaleur, vous pouvez opter pour l’achat d’un fer muni d’un thermostat comme celui-ci par exemple. Enfin, si vous cherchez la meilleure qualité possible vous vous tournerez vers la marque Weller, leader incontesté de sa catégorie à l’instar de Facom concernant l’outillage.

Le bon étain

L’autre point crucial pour obtenir des soudures impeccables concerne les caractéristiques de l’étain. En effet, les bobines qui respectent la norme RoHS possèdent des qualités écologiques certaines, mais ne permettent pas de faire de bonnes soudures qui durent. Ainsi, il est préférable d’acheter de l’étain dit « SN 60 » (contenant 40 % de plomb, à mettre donc hors de portée des enfants qui pourraient s’intoxiquer en le portant à la bouche), le prix d’une petite bobine étant négligeable compte tenu du service rendu.

Et le reste

Que vous vouliez faire une petite soudure vite fait ou un grand chantier de rénovation instrumental, un fer et de l’étain ne suffisent pas. Ainsi, il vous faudra rassembler :

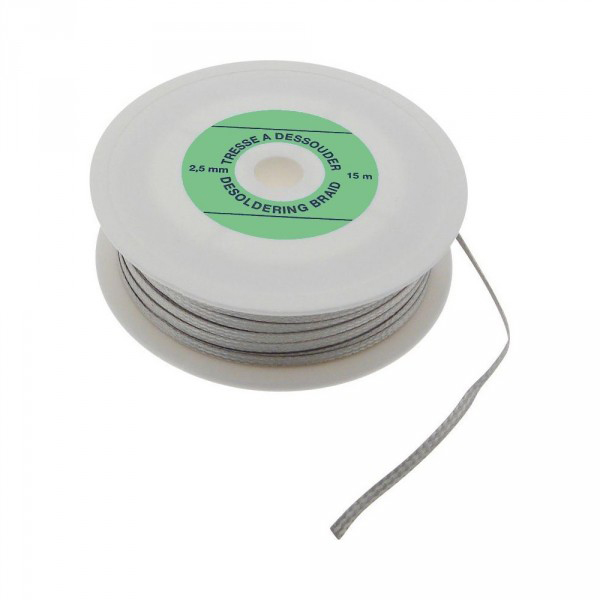

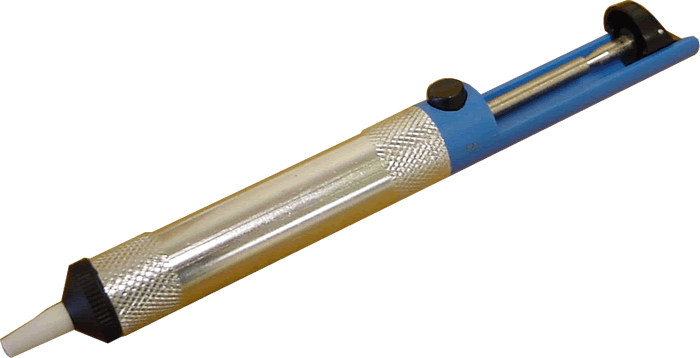

  • Du matériel pour dessouder, avec deux alternatives : la pompe aspirante, facile à utiliser ou la tresse qui fonctionne par capillarité

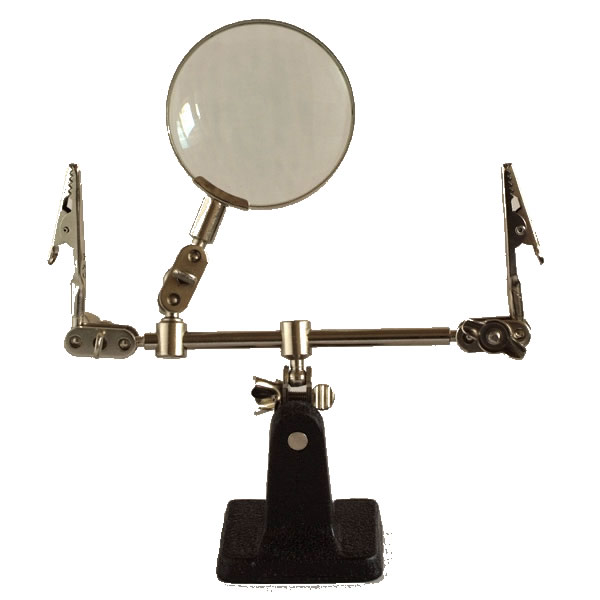

  • Une troisième main pour une ergonomie accrue
  • Un aérosol pour contacts électriques comme le F2
  • Des tournevis, principalement cruciformes de différentes tailles pour éviter de « foirer » les vis au montage ou au démontage
  • Une pince coupante en bon état
  • Du scotch papier, comme celui qu’on utilise pour protéger les plinthes lorsqu’on peint, car il ne laisse pas de traces de colle
  • Du tissu en coton comme un vieux tee-shirt ou autre, assez grand pour recouvrir entièrement le corps de la guitare, mais aussi la table sur laquelle vous vous installerez

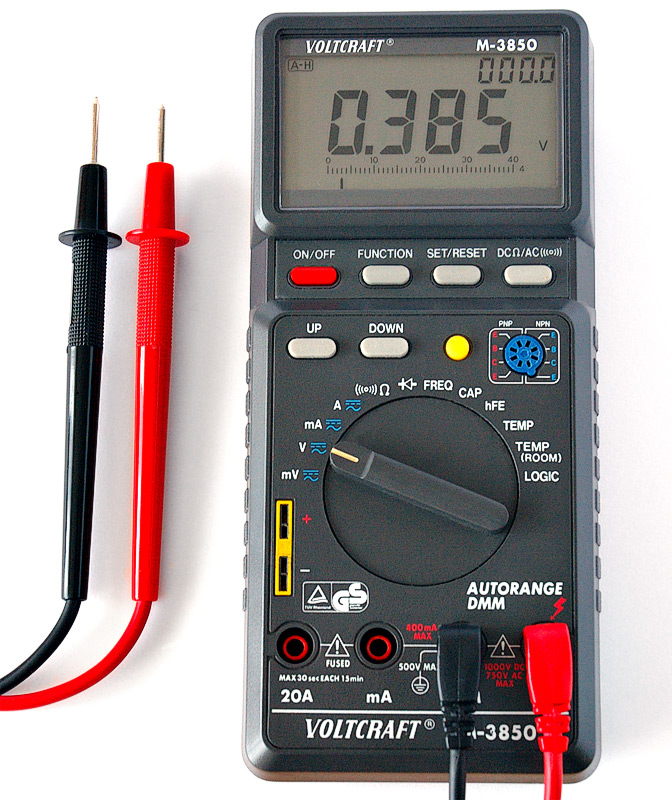

  • Un multimètre basique pour vérifier ses soudures avant de brancher
  • Soudure guitare
  • Soudure guitare
  • Soudure guitare
  • Soudure guitare



Bien sûr, on pourrait ajouter plein d’autres accessoires utiles, mais vous devriez pouvoir vous en sortir avec cette petite liste dans la majorité des cas.

Maintenant que nous avons fait le point sur le matériel, nous verrons dans la deuxième partie comment se servir de toutes ces belles choses à l’aide d’un exemple concret.



Article suivant dans la série :
Comment souder la prise jack d’une guitare électrique ? →
  • régis6_6
    régis6_6
    Posteur AFfamé
    424 posts au compteur
    intéressant comme astuce :bravo:
  • jimmyjim
    jimmyjim
    Posteur AFfiné
    201 posts au compteur
    Le mieux est de se fabriquer une plaque en métal avec divers perçages

    Exemple: pour un jack (mâle et femelle)faire 2 trous en 9mm
    Visser un jack femelle (qui peut rester en permanence)qui permet d’insérer un jack mâle pour le maintenir et le souder; l'autre trou sert pour insérer le jack femelle >visser provisoirement et souder

    On peut faire ca pour tout type de câble, bien sûr si c'est occasionnel la solution n'est pas adaptée

    Cependant moi qui soude des fiche midi ce n'est pas possible car une fois soudé on ne peut plus retirer la fiche car elle se démonte par derrière (en général c'est la merde à souder car pas de place et trop petit, je n'ai jamais trouvé un modèle convenable!!)
  • V old man on the hill
    V old man on the hill
    Posteur AFfolé
    586 posts au compteur
    Cool le coup de la bouteille. Mais sur une XLR mâle ça ne doit pas le faire.
  • Will Zégal
    Will Zégal
    Will Zégal
    64215 posts au compteur
    x
    Hors sujet :
    Pour les pinces, j'ai essayé avec les pinces en plastique dans ce genre :
    https://i2.cdscdn.com/pdt2/9/3/7/1/300x300/auc5410329412937/rw/pinces-a-coller-6-pcs.jpg
    Mais comme la mâchoire est articulée, c'est pas terrible pour tenir les trucs ronds. Et pire quand ils sont durs, donc glissants comme les connecteurs XLR ou jack.

    J'ai trouvé l'autre jour dans un solderie des pinces à linge en plastique assez grandes avec un petit insert mou là où ça pince. Je ne les ai pas achetées pour ça, mais elles risquent d'être assez pratiques pour tenir des trucs de pas trop gros diamètre.
  • franckmfs
    franckmfs
    Je poste, donc je suis
    7000 posts au compteur
    á la maison j ai un boitier avec les embases Xlr, jack en plusieurs tailles, rca, Tuchel petit grand. Pour la route la pince c est un bon moyen. Le coup de la bouteille faut que j essaye un jour.
  • Al1r
    Al1r
    AFicionado
    1884 posts au compteur
    Petit truc "on stage", pour les soudures de fiche XLR, une bouteille et un chiffon (serviette en papier,çà marche aussi);)
    On bloque la fiche dans le goulot de la bouteille avec le chiffon, on bloque le bouteille entre les genoux...
    Roule ma poule, y plus qu'a souder :8)
  • Ny Batteri
    Ny Batteri
    AFicionado
    1381 posts au compteur
    J'ai déjà fait ça aussi avec une pince à dénuder de ce type :
    https://www.transistek.com/photos_produits/6/pince_denuder_couper_avec_reglage_automatique-vtstrip2.jpg
  • Al1r
    Al1r
    AFicionado
    1884 posts au compteur
    Ca marche aussi avec une pince "grippe" et sans elastique ;)
  • Variaxocaster
    Variaxocaster
    Squatteur d'AF
    3969 posts au compteur
    Simple mais astucieux, il fallait y penser ! :bravo:
  • Jan
    Jan
    Je poste, donc je suis
    9677 posts au compteur

    Un petit truc que j'utilise depuis toujours lorsque je suis en presta et que je dois faire une soudure sur un câble sans avoir tout l'outillage nécessaire. J'utilise une pince universelle pour tenir le connecteur, je maintiens la pince fermée à l'aide d'un élastique, tout simplement. Basique, mais efficace.

  • Will Zégal
    Will Zégal
    Will Zégal
    64215 posts au compteur
    Petit truc concernant la "troisième main". Les pinces croco des kits pas chers sont faiblardes quand il faut tenir des trucs lourds (comme un bon gros câble) et ne permettent pas de tenir des jacks ou XLR. Enfin, ce ne sont pas les pinces croco qui sont faiblardes, mais les serrages des bras articulés. Parfois, c'est le support lui-même qui est trop léger et tout se barre avec le poids du câble.

    Mais on trouve dans les solderies des F***fouilles des pinces étau à vraiment pas cher. J'en ai acheté un lot de 3 tailles. En collant une mousse à l'intérieur des mâchoires et en les fixant sur un support, on a un super truc pour tenir des gros machins en place. Evidemment, ça n'est pas articulé, mais OSEF. Faut évidemment faire gaffe à régler l'écartement pour ne pas risquer d'écraser la pièce tenue, mais une fois que c'est fait, le fait de mettre une mousse de quelques mm (genre un bout de vieux tapis de souris) permet de tenir des diamètres assez différents sans toucher au réglage de la pince.
  • Thierry255
    Thierry255
    AFicionado
    1400 posts au compteur
    Ok je te remercie pour le conseil
